二、产品图文介绍：

　
　
　
　
　

　

　

　

PDI

公司从９５年开始致力于飞利浦半导体在中国市场的产品推广和销售工作，重点推广PHILIPS射频器件和通用分离器件的推广和销售，主要产品有：
PHILIPS RF 器件 ：
PHILIPS CATV 放大模块、光纤接收模块、PHILIPS 宽带三极管、PHILIPS PIN 二极管、PHILIPS MMIC、
PHILIPS 场效应管、PHILIPS 变容二极管
　

PHILIPS 通用器件（GA PRODUCT）：
整流二极管、肖特基二极管、开关二极管、齐纳二极管、ESD 防护二极管、普通三极管、BISS（低饱和电压Vcesat）三极管、RET（配置电阻的）三极管
PHILIPS 其它器件：
PHILIPS 逻辑电路、通用模拟IC、视频编解码IC、USB、WI-FI、蓝牙IC等。
公司产品广泛应用于广电、通信、消费电子等领域。
  SSTKJ实业是美国ASI公司（ASI Advanced Semiconductors,Inc.）在中国大陆的代理商，代理射频和微波功率器件，SSTKJ实业具有多年从事半导体贸易的经验，与众多知名的电子产品供应商结成合作伙伴，公司为客户提供国内外最先进的资讯、配套服务及供应知名品牌的半导体产品。

  SSTKJ实业在北京、香港、上海、成都和深圳均设有办事机构，通过多年不懈的努力，公司在业界具有颇高的知名度并赢得了广大客户的信任和大力支持，强大的技术开发和客户服务队伍，已为中国不同行业的客户提供众多的电子产品设计方案。公司奉行“客户至上”的经营原则，以"为客户创造价值"为经营理念，以可靠的品质为保证，以强大的技术支持和良好的售前、售后服务为基础，为广大客户提供全面增值服务，实现共同发展。
　

SSTKJ实业具有多年从事半导体贸易的经验，与众多知名的电子产品供应商结成全作伙伴，公司为客户提供国内外最先进的资讯、配套服务及供应知名品牌的半导体产品，譬如：
ST AGLIENT ROHM MURATA SAMSUNG ALPHA ON VISHAY INFINEON MOTROLA FIRCHILD

　

总览

．24V 产品型号
正向放大模块 40-550MHZ 推挽 砷化镓
40-750MHZ 推挽 砷化镓
40-870MHZ 功率倍增 砷化镓
砷化镓-高输出特性
推挽 砷化镓
硅
40-1000MHZ 功率倍增 砷化镓
砷化镓-高输出特性
推挽 砷化镓
反向放大模块 5-65MHZ 硅 模块封装
SMD封装
5-100MHZ 硅
5-200MHZ 硅 　
光接收模块 5-300MHZ 硅 　
40-870MHZ 硅
40-1000MHZ 砷化镓 　
　
 ．12V 产品型号
正向放大模块 40-870MHZ 推挽 砷化镓
反向放大模块 40-750MHZ 砷化镓 砷化镓

　

　

　

　

　

　

　

　

　

　

　

　

功率倍增模块
产品名称 频率范围 最小增益 最大消耗电流 最大噪声系数
  (MHz) (dB) (mA) (dB)
D8740320GTH
GaAs Power Doubler		 40-870 30.8 (@50MHz)/32.0 (@870MHz) 440 4.5 (50-870MHz)
D8740270GTH
GaAs Power Doubler		 40-870 27.0 (@870MHz) 440 5.0 (50-870MHz)
D8740270GT
GaAs Power Doubler		 40-870 27.0 (@870MHz) 375 5.0 (50-870MHz)
D8740250GTH
GaAs Power Doubler		 40-870 25.0 (@870MHz) 440 5.5 (50-870MHz)
D8740250GT
GaAs Power Doubler		 40-870 25.0 (@870MHz) 375 5.5 (50-870MHz)
D8740240GTH
GaAs Power Doubler		 40-870 24.0 (@870MHz) 440 6.0 (50-870MHz)
D8740240GT
GaAs Power Doubler		 40-870 24.0 (@870MHz) 375 6.0 (50-870MHz)
D8740220GTH
GaAs Power Doubler		 40-870 22.0 (@870MHz) 440 6.5 (50-870MHz)
D8740220GT
GaAs Power Doubler		 40-870 22.0 (@870MHz) 375 6.5 (50-870MHz)
D8740200GTH
GaAs Power Doubler		 40-870 20.5 (@870MHz) 440 6.5 (50-870MHz)
D8740200GT
GaAs Power Doubler		 40-870 20.5 (@870MHz) 375 6.5 (50-870MHz)
D8740180GTH
GaAs Power Doubler		 40-870 18.5 (@870MHz) 440 6.5 (50-870MHz)
D8740180GT
GaAs Power Doubler		 40-870 18.5 (@870MHz) 375 6.5 (50-870MHz)
D8740150GTH
GaAs Power Doubler		 40-870 15.5 (@870MHz) 440 7.5 (50-870MHz)
D8740150GT
GaAs Power Doubler		 40-870 15.5 (@870MHz) 375 7.5 (50-870MHz)
D10040250GTH
GaAs Power Doubler		 40-1000 23.5 (@50MHz)/24.5 (@1000MHz) 440 5.5 (50-1000MHz)
D10040250GT
GaAs Power Doubler		 40-1000 23.5 (@50MHz)/24.5 (@1000MHz) 375 5.5 (50-1000MHz)
D10040240GTH
GaAs Power Doubler		 40-1000 22.5 (@50MHz)/24.0 (@1000MHz) 440 6.0 (50-1000MHz)
D10040240GT
GaAs Power Doubler		 40-1000 24.0 (@1000MHz) 375 6.0 (50-1000MHz)
D10040220P1
GaAs Power Doubler		 40-1000 21.0 (@50MHz)/22.0 (@1000MHz) 450 4.0 (50-1000MHz)
D10040220GTH
GaAs Power Doubler		 40-1000 21.0 (@50MHz)/22.5 (@1000MHz) 440 6.5 (50-1000MHz)
D10040220GT
GaAs Power Doubler		 40-1000 22.5 (@1000MHz) 375 6.5 (50-1000MHz)
D10040200GTH
GaAs Power Doubler		 40-1000 19.5 (@50MHz)/20.0 (@1000MHz) 440 6.5 (50-1000MHz)
D10040200GT
GaAs Power Doubler		 40-1000 19.5 (@50MHz)/20.0 (@1000MHz) 375 6.5 (50-1000MHz)
　

　

推挽放大模块
产品名称 频率范围 最小增益 最大消耗电流 最大噪声系数
  (MHz) (dB) (mA) (dB)
S8740340PT1
GaAs Push Pull		 40-870 34.5 (@870MHz) 300 4.0 (50-870MHz)
S8740340PT
GaAs Push Pull		 40-870 34.5 (@870MHz) 300 4.0 (50-870MHz)
S8740340C
GaAs Push Pull		 40-870 34.5 (@870MHz) 280 4.0 (50-870MHz)
S8740280GT
GaAs Push Pull		 40-870 27.2 (@45MHz)/28.0 (@870MHz) 260 5.0 (50-870MHz)
S8740260GT
GaAs Push Pull		 40-870 25.2 (@50MHz)/26.0 (@870MHz) 240 5.5 (50-100MHz)
S8740240P12
GaAs Push Pull		 40-870 22.5 (@50MHz)/23.5 (@870MHz) 450 3.5 (@870MHz)
S8740240P
GaAs Push Pull		 40-870 22.5 (@50MHz)/23.5 (@870MHz) 255 3.5 (50-870MHz)
S8740240GT
GaAs Push Pull		 40-870 23.2 (@50MHz)/24.2 (@870MHz) 240 6.5 (50-870MHz)
S8740230
Si Push Pull		 40-870 21.5 (@50MHz)/22.5 (@870MHz) 235 4.0 (@50MHz)
S8740220P
GaAs Push Pull		 40-870 21.0 (@50MHz)/22.0 (@870MHz) 255 3.5 (50-870MHz)
S8740220GT
GaAs Push Pull		 40-870 21.7 (@50MHz)/22.7 (@870MHz) 240 6.2 (50-870MHz)
S8740220
Si Push Pull		 40-870 21.0 (@50MHz)/21.5 (@870MHz) 235 4.5 (@50MHz)
S8740200P
GaAs Push Pull		 40-870 20.0 (@870MHz) 260 4.5 (50-870MHz)
S8740190
Si Push Pull		 40-870 18.0 (@50MHz)/18.5 (@870MHz) 240 5.0 (@50MHz)
S8740180GT
GaAs Push Pull		 40-870 17.7 (@50MHz)/18.7 (@870MHz) 240 7.5 (50-870MHz)
S7540340C
GaAs Push Pull		 40-750 34.0 (@750MHz) 280 4.5 (50-750MHz)
S5540340C
GaAs Push Pull		 40-550 34.0 (@550MHz) 280 4.5 (50-550MHz)
S10040280GT
GaAs Push Pull		 40-1000 27.2 (@45MHz)/28.0 (@1000MHz) 260 5.0 (50-1000MHz)
S10040240P
GaAs Push Pull		 40-1000 22.5 (@50MHz)/24.0 (@1000MHz) 255 3.5 (50-1000MHz)
S10040220P
GaAs Push Pull		 40-1000 21.0 (@50MHz)/22.0 (@1000MHz) 270 3.5 (50-1000MHz)
S10040220GT
GaAs Push Pull		 40-1000 21.7 (@50MHz)/23.0 (@1000MHz) 240 6.2 (50-1000MHz)
S10040200P
GaAs Push Pull		 40-1000 19.5 (@50MHz)/20.0 (@1000MHz) 260 4.5 (50-1000MHz)

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

反向放大模块
产品名称 频率范围 最小增益 最大消耗电流 最大噪声系数
  (MHz) (dB) (mA) (dB)
R2005350L
Si return path low current		 5-200 34.5 (@ 5MHz)/34.5 (@200MHz) 140 5.0 (5-200MHz)
R2005280L
Si return path low current		 5-200 27.5 (@ 5MHz)/27.3 (@200MHz) 135 3.0 (@180MHz)
R2005240P12
GaAs return path		 5-200 23.5 (@ 5MHz)/23.5 (@200MHz) 360 5.0 (@10MHz)
R2005240
Si return path		 5-200 23.5 (@ 5MHz)/23.3 (@200MHz) 230 3.5 (@180MHz)
R1005300L
Si return path low current		 5-100 30.0 (@ 5MHz)/29.8 (@100MHz) 140 3.0 (@100MHz)
R1005250L
Si return path low current		 5-100 24.8 (@ 5MHz)/24.6 (@100MHz) 140 3.4 (@100MHz)
R0605300L2
SMD Si return path low current		 5-65 29.3 (@ 5MHz)/29.1 (@65MHz) 140 3.0 (@65MHz)
R0605300L
Si return path low current		 5-65 30.0 (@ 5MHz)/29.8 (@100MHz) 135 3.0 (@65MHz)
R0605280L2
SMD Si return path low current		 5-65 27.3 (@ 5MHz)/27.1 (@65MHz) 140 3.0 (@65MHz)
R0605250L2
SMD Si return path low current		 5-65 24.3 (@ 5MHz)/24.1 (@65MHz) 140 3.0 (@65MHz)
R0605250L
Si return path low current		 l5-65 24.5 (@ 5MHz)/24.3 (@65MHz) 135 3.0 (@65MHz)

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

光纤接收模块
产品名称 频率范围 最大消耗电流 最大噪声系数
  (MHz) (mA) (dB)
OS8740230W
Si Optical Receiver		 40-870 225 7.5 (@50MHz)/8.0 (@870MHz)
OS8740230
Si Optical Receiver		 40-870 225 7.5 (@50MHz)/8.0 (@870MHz)
OS10040280GW
GaAs Optical Receiver		 40-1000 250 7.5 (40-750MHz)/8.0 (750-1000MHz)
OS10040280G
GaAs Optical Receiver		 40-1000 250 7.5 (40-750MHz)/8.0 (750-1000MHz)
OR3005230W
Si Optical Receiver		 5-300 190 7.5(10-300MHz)
　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

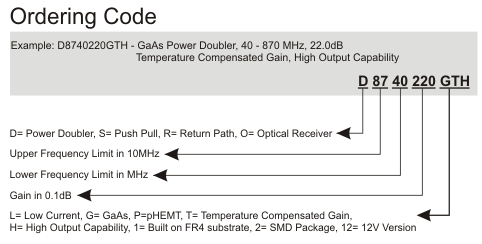

产品命名规则：
产品封装形式：
Figure 1: Standard CATV Hybrid Package
Figure 1: Standard CATV Hybrid Package
Figure 3: CATV Hybrid Package with low profile Heatsink
Figure 4: Optical Receiver Hybrid Package with low profile Heatsink
Figure 5: SMD Package

　

　

MIXERS
Level (3)
Product RF & LO Freq. Range IF Freq. Range Conversion Loss typ Conversion Loss max Isolation LO-RF typ Isolation LO-RF min Isolation LO-IF typ Isolation LO-IF min Input IP3 typ LO Pwr Pkg
　 (MHz) (MHz) (dB) (dB) (dB) (dB) (dB) (dB) (dBm) (dBm) 　
MXB-0502-3 2-500 DC-500 6.0 8.0 32 25 30 20 +10 +3 S07*
MXB-0503-3 2-500 DC-500 6.0 8.0 40 30 30 25 +10 +3 S07*
MXB-1002-3 500-1000 DC-1000 7.0 9.0 35 25 30 20 +11 +3 S07*
MXB-1501-3 10-1500 DC-900 7.0 9.5 25 18 18 12 +10 +3 S07*
MXB-1502-3 400-1500 DC-900 7.0 9.5 28 18 20 10 +10 +3 S07*

Level (7)
Product RF & LO Freq. Range IF Freq. Range Conversion Loss typ Conversion Loss max Isolation LO-RF typ Isolation LO-RF min Isolation LO-IF typ Isolation LO-IF min Input IP3 typ LO Pwr Pkg
　 (MHz) (MHz) (dB) (dB) (dB) (dB) (dB) (dB) (dBm) (dBm) 　
MXB-0301-7 0.5-300 DC-200 5.5 8.0 40 25 32 20 +13 +7 S07*
MXB-0501-7 0.5-500 DC-500 6.0 8.0 28 20 25 20 +15 +7 S07*
MXB-0502-7 0.5-500 DC-500 6.0 8.0 40 30 30 25 +14 +7 S07*
MXB-1001-7 500-1000 DC-500 7.0 9.0 35 24 30 18 +13 +7 S07*
MXB-1002-7 500-1000 DC-500 7.0 8.5 30 20 26 18 +13 +7 S07*
MXB-1003-7 500-1000 DC-500 7.0 9.0 32 25 26 20 +13 +7 S07*
MXB-1501-7 10-1500 DC-1000 8.5 9.5 24 18 17 12 +13 +7 S07*
MXB-1502-7 10-1500 DC-1000 6.5 9.0 30 25 25 22 +13 +7 S07*
MXB-1901-7 5-1900 5-1000 8.5 9.5 36 20 30 20 +11 +7 S07*
MXB-2001-7 10-2000 10-1000 8.5 9.5 35 20 28 18 +10 +7 S07*
MXJ-2001-7 1-2000 10-600 7.0 9 30 25 22 20 +15 +7 S05
MXJ-2201-7 1-2200 10-600 7.5 9 30 22 22 18 +14 +7 S05
MXJ-2501-7 80-2500 DC-1000 7.5 9 25 20 20 15 +15 +7 S05

Level (10)
Product RF & LO Freq. Range IF Freq. Range Conversion Loss typ Conversion Loss max Isolation LO-RF typ Isolation LO-RF min Isolation LO-IF typ Isolation LO-IF min Input IP3 typ LO Pwr Pkg
　 (MHz) (MHz) (dB) (dB) (dB) (dB) (dB) (dB) (dBm) (dBm) 　
MXB-0501-10 0.5-500 DC-500 6.0 8.0 28 25 25 20 +15 +10 S07*
MXB-0502-10 2-500 2-500 6.8 8.0 40 30 38 25 +16 +10 S07*
MXB-1001-10 5-1000 DC-1000 7.0 9.0 30 25 25 20 +15 +10 S07*
MXB-1002-10 5-1000 DC-1000 7.0 9.0 35 25 25 20 +16 +10 S07*
MXB-1501-10 10-1500 10-1000 7.0 9.5 25 18 20 12 +15 +10 S07*
MXB-1502-10 10-1500 10-1000 6.5 9.5 30 25 25 22 +15 +10 S07*
MXJ-2001-10 50-2000 10-600 7.5 9 30 20 22 15 +16 +10 S05
MXJ-2201-10 50-2200 10-600 7.5 9 30 20 22 18 +15 +10 S05
MXJ-2501-10 80-2500 DC-1000 7.5-9 35 20 22 15 16 +15 +10 S05

Level (13)
Product RF & LO Freq. Range IF Freq. Range Conversion Loss typ Conversion Loss max Isolation LO-RF typ Isolation LO-RF min Isolation LO-IF typ Isolation LO-IF min Input IP3 typ LO Pwr Pkg
　 (MHz) (MHz) (dB) (dB) (dB) (dB) (dB) (dB) (dBm) (dBm) 　
MXB-0501-13 2-500 2-500 6.0 8.0 30 25 25 20 +20 +13 S07*
MXB-0502-13 2-500 2-500 6.5 8.0 40 30 32 22 +20 +13 S07*
MXB-1001-13 5-1000 DC-1000 7.0 9.0 35 25 25 18 +19 +13 S07*
MXB-1003-13 700-1000 DC-250 7.0 9.0 28 25 25 20 +20 +13 S07*
MXB-1501-13 10-1500 10-1000 6.0 9.5 25 18 20 12 +19 +13 S07*
MXB-2001-13 10-2000 10-1000 7.5 9.5 40 20 30 20 +18 +13 S07*
MXB-2501-13 10-2500 5-1500 8.0 10 30 23 25 17 +20 +13 S07*
MXJ-2001-13 50-2000 10-600 7.5 9 24 22 22 20 +20 +13 S05
MXJ-2201-13 50-2200 10-600 7.5 9 28 18 26 17 +20 +13 S05
MXJ-2501-13 80-2500 DC-1000 7.5 9 24 22 22 18 +20 +13 S05

Level (17)
Product RF & LO Freq. Range IF Freq. Range Conversion Loss typ Conversion Loss max Isolation LO-RF typ Isolation LO-RF min Isolation LO-IF typ Isolation LO-IF min Input IP3 typ LO Pwr Pkg
　 (MHz) (MHz) (dB) (dB) (dB) (dB) (dB) (dB) (dBm) (dBm) 　
MXB-0501-17 2-500 2-500 6.0 8.0 30 25 25 20 +21 +17 S07*
MXB-0502-17 2-500 2-500 6.8 8.0 35 25 30 20 +21 +17 S07*
MXB-1002-17 5-1000 DC-1000 7.0 9.0 30 25 30 20 +21 +17 S07*
MXB-1003-17 700-1000 DC-250 7.0 8.5 32 20 40 20 +26 +17 S07*
MXB-1502-17 10-1500 10-1000 6.5 8.5 30 25 25 22 +25 +17 S07*
MXJ-0902-17 800-1000 20-100 6.2 7.0 30 25 23 20 +29 +17 S05
MXJ-2001-17 50-2000 10-600 7.5 9 23 20 20 15 +24 +17 S05
MXJ-2201-17 50-2200 10-600 7.5 9 25 20 22 14 +24 +17 S05
MXJ-2501-17 80-2500 DC-1000 7.5 9 22 20 17 12 +24 +17 S05

[ * Also available in S06 package ] [ Mixer IP3 values are typical performance ]
　
SPLITTERS
SPLITTERS
Product Freq. Range Isolation typ Isolation min Nominal Impedence Insertion Loss typ Insertion Loss max Phase Unbalance max Amplitude Unbalance max Phase Offset Pkg
　 (MHz) (dB) (dB) (ohms) (dB) (dB) (deg) (dB) 　 　
5-65 31 28 75 0.2 0.35 ±3.0 0.3 0º S06
1-250 24 20 75 0.8 1.0 ±1.5 0.6 0º S06
1-500 35 20 50 0.4 1.0 ±4.0 0.3 0º S06
1-650 35 18 50 0.4 1.0 ±3.0 0.3 0º S06
800-980 23 20 50 0.5 1.0 ±2.0 0.5 0º S06
50-1000 22 18 75 0.8 1.0 ±3.0 0.4 0º S06
5-1000 22 18 75 0.9 1.2 ±9.0 0.4 0º S06
1700-2500 20 16 50 0.8 1.4 ±3.0 0.5 0º S06
810-960 25 18 50 0.6 1.0 ±3.0 0.3 0º S08
800-1000 20 12 50 0.3 1.0 ±3.0 0.4 0º S10
1200-1600 18 10 50 0.4 1.0 ±5.0 0.5 0º S10
1600-2000 18 15 50 0.4 0.8 ±3.0 0.5 0º S10
1800-2200 25 18 50 0.4 0.8 ±3.0 0.5 0º S10
2000-2600 18 10 50 0.5 1.2 ±8.0 0.8 0º S10
TRANSFORMERS
Balanced to Balanced
Product Frequency
Range		 Impedance
Ratio		 3dB Insertion Loss Bandwidth 2dB 1dB Pkg
　 (MHz) 　 (MHz) (MHz) (MHz) (dB)
XFA-0101-1B .008-80 1:1 .008-80 .008-80 .015-40 S06
XFA-0201-15B .075-200 1:1.5 .075-200 1-125 .3-65 S06
XFA-0101-25B .009-50 1:2.5 .009-50 .015-25 .034-10 S06
XFA-0201-3B .08-155 1:3 .08-155 .11-110 .27-40 S06
XFA-0301-4B .1-240 1:4 .1-240 .2-210 .3-180 S06
Unbalanced to Balanced
Product Frequency
Range		 Impedance
Ratio		 3dB Insertion Loss Bandwidth 2dB 1dB Pkg
　 (MHz) 　 (MHz) (MHz) (MHz) (dB)
3-400
1:2
-
3-400
3-400
1.5-300
1:4
-
1.5-300
10-300
20-400
1:4
-
20-400
-
8-900
1:4
-
8-900
-
1-350
1:4
1-350
2-300
5-100
1-1000
1:4
1-1000
-
-
.006-150
1:1
.006-150
.008-120
.016-50
.05-300
1:1
.05-300
.08-200
.15-100
.05-280
1:2
.05-280
.08-180
.16-100
.06-300
1:3
.06-300
.1-275
.23-230
.03-300
1:4
.03-300
.04-250
.15-175
.2-350
1:4
.2-350
.35-300
2-170
.05-125
1:8
.05-125
.08-100
.24-75
.03-75
1:16
.03-75
.05-45
.18-25
Unbalanced to Unbalanced
Product Frequency
Range		 Impedance
Ratio		 3dB Insertion Loss Bandwidth 2dB 1dB Pkg
　 (MHz) 　 (MHz) (MHz) (MHz) (dB)
1-400
1:1
1-400
5-200
-
.011-180
1:2.5
.011-180
.0175-160
.05-125
.05-220
1:4
.05-220
.07-180
.18-150
.165-75
1:16
.165-75
.36-50
1.6-20
COUPLERS
Couplers
Product
Freq. Range
Nominal Impedence
Coupling
Mainline Loss midband typ
Mainline Loss midband max
Directivity midband typ
Directivity midband min
 VSWR typ RF Power max Pkg
　 (MHz) (ohms) (dB) (dB) (dB) (dB) (dB) (:1) (dBm) 　
CPK-1001-716 5-1000 75 16±0.5 0.7 1.2 30 16 1.3 +33 S01
CPA-0501-510 5-500 50 10±0.5 0.8 1.1 30 22 1.3 +33 S06
CPA-1001-716 1-1000 75 16±0.7 1.0 2.0 30 20 1.22 +33 S06
ISOLATORS
ISOLATORS
Model Number
Freg. Range
Unit Type
 Iso min Insert Loss Max VSWR max Temp C°
Input Power
Peak Avg.
Reflected
Power
Peak Avg.
Package Size
　 (MHz) 　 (dB) (dB) 　 　 　 　 　 　 (Inch)
PI0860DG-21 850-870 Drop in 20 0.35 1.22 -30 to +85 65 30 65 20
1 "
PI0943DG-21 925-960 Drop in 20 0.35 1.22 -30 to +85 65 30 65 20
1 "
PI1843DG-21 1805-1880 Drop in 20 0.35 1.22 -30 to +85 65 30 65 20
1 "
PI1960DG-21 1930-1990 Drop in 20 0.35 1.22 -30 to +85 65 30 65 20
1 "
ISO-ATTENUATORS
Model Number
Freg. Range
Unit Type
 Iso min Insert Loss Max VSWR max Temp C°
Input Power
Peak Avg.
Reflected
Power
Peak Avg.
Package Size
　 (MHz) 　 (dB) (dB) 　 　 　 　 　 　 (Inch)
PA0853DG-41 825-880 Drop in 20 0.35 1.22 -30 to +85 65 30 65 20
1 "
PA0903DG-41 885-920 Drop in 20 0.35 1.22 -30 to +85 65 30 65 20
1 "
PA0903DG-42 925-960 Drop in 20 0.35 1.22 -30 to +85 65 30 65 20
1 "
PA0943DG-41 925-960 Drop in 20 0.35 1.22 -30 to +85 65 30 65 20
1 "
PA0943DG-42 925-960 Drop in 20 0.35 1.22 -30 to +85 65 30 65 20
1 "
CIRCULATORS
Circulators
Model Number
Freg. Range
Unit Type
 Iso min Insert Loss Max VSWR max Temp C° Input
Power 		Reflected Power Package Size
Peak Avg. Peak Avg.
　 (MHz) 　 (dB) (dB) 　 　 　 　 　 　 (Inch)
PC0882DG-21 869-894 Drop in 20 0.30 1.22 -40 to +85 100 100 100 100
1 "
PC0943DG-21 925-960 Drop in 20 0.30 1.22 -40 to +85 100 100 100 100
1 "
PC1843DG-21 1805-1880 Drop in 20 0.30 1.22 -40 to +85 100 100 100 100
1 "
PC1843DE-21 1805-1880 Drop in 20 0.30 1.22 -40 to +85 100 100 100 100
0.75 "
PC1960DG-21 1930-1990 Drop in 20 0.30 1.22 -40 to +85 100 100 100 100
1 "
PC1960DE-21 1930-1990 Drop in 20 0.30 1.22 -40 to +85 100 100 100 100
0.75 "
PC1908DE-21 1895-1920 Drop in 20 0.30 1.22 -40 to +85 100 100 100 100
0.75 "
PC2018DE-41 2010-2025 Drop in 20 0.30 1.22 -40 to +85 100 100 100 100
0.75 "
PC2150DG-21 2100-2200 Drop in 20 0.30 1.22 -40 to +85 100 100 100 100
1 "
Power Amplifier

　

　

　



欢迎来电洽购我司产品或索取免费详细资料、设计指南和光盘

传感器专家仪器仪表世界网：HTTP：//WWW.SENSOR-IC.COM/

智能工控公共安全网：HTTP：//WWW.PC-PS.NET/

消费电子专用电路网：HTTP://WWW.SUNSTARE.COM/

地址： 深圳市福田区福华路福庆街鸿图大厦1602室    E-MAIL：szss20@163.com

电话：0755-83397033  83338339  83376549  83376489

传真：0755-83376182  83338339   邮编：518033  手机：(0)13902971329

E-MAIL:xjr5@163.com     MSN: SUNS8888@hotmail.com     QQ: 195847376
     技术支持: 0755-83394033 13501568376

深圳展销部：深圳华强北路赛格电子市场2583号  TEL/FAX：0755-83665529  13823648918

北京分公司：北京海淀区知春路132号中发电子大厦3097号TEL：  18927445855  13823791822  FAX：010-62543996

上海分公司：上海市北京东路668号上海賽格电子市场地下一层D25号 TEL：  56703037  13823676822  FAX：021-56703037

西安分公司：西安高新开发区20所(中国电子科技集团导航技术研究所)  　　　　　      西安劳动南路88号电子商城二楼D23号

TEL：  18926764199  FAX:029-77678271
