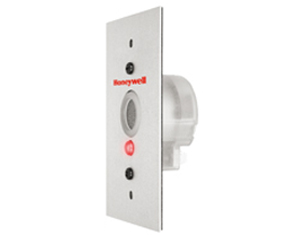

| Vulcain ToxyPoint |
|
Vulcain ToxyPoint 连续监测环境空气中的一氧化碳。Vulcain ToxyPoint
采用了现场验证的工业传感和仪表技术，无需维护。
Vulcain
ToxyPoint为降低整体使用成本和初期投资而设计，消除维护成本并将楼宇电气运行成本降至最低。ToxyPoint
通过结合一氧化碳探测器（0－500ppm）、宽电源电压范围和线性4－20mA
输出以及2个在工厂设置的报警级别和2个报警输出来提供准确、可靠的保护。无需其他互感器。
特殊特性：
全功能传感器完整性测试是Vulcain
系列设备特有的安全优势。自动的每日自检可验证传感器的运行是否正常，并在传感器出现故障时通知控制系统。
用户友好
• 无需维护 • 无需校准
• 无需更换传感器 • 无停机时间
易于安装和操作
• 2线回路供电 • 适合标准的单出口电气盒
运行便宜
• 具有竞争力的低初期成本 • 无需其他变压器
电能及热量损耗较低
• 功率消耗仅为50 mA
安全性和可靠性
• 每天及启动时执行自动全功能传感器完整性测试
• 通过精确、可靠的一氧化碳探测改善内环境质量（IAQ）
技术参数：
|
使用 |
用于楼宇内一氧化碳检测 |
|
尺寸 |
3.5 X 4.5 X 6.5 cm(1.36 X 1.75 X 2.56 in.) |
|
重量 |
38 g(1.34oz.) |
|
外壳 |
铝 |
|
电源 |
50mA |
|
电压 |
10 to 28 Vdc;(24 Vdc nominal) |
|
功耗 |
最大：24
mA @ 24 Vdc 通常：4 mA @ 24
Vdc |
|
|
报警输出
O/P1 and O/p2:0.25A(Max) @ 24 Vdc supply |
|
输出 |
两线，4－20
mA |
|
工作温度 |
0 °C to 50 °C (32 °F to 122 °F) |
|
测量范围 |
0 - 500 ppm |
|
传感器 |
电化学（免维护） |
|
湿度 |
15 to 90% non-condensing |
|
标定 |
无需 |
|
报警输出 |
2 X 250 mA at 24 Vdc |
|
报警值 |
二级报警： 低报（O/P1
- 35 ppm）;高报（O/P2
- 200 ppm） |
|
故障报警 |
同时激活高/低警报 |
|
电流输出 |
4 -20 mA
线性 |
|
|
自检失败：2
mA 传感器过期：2 mA |
|
|
过量程：24
mA 断电：0 mA |
|
LED
指示 |
通电：On
断电：Off |
|
|
自检失败：快速闪烁（0.5秒一次） |
|
自检 |
每天及启动时自检 |
|
接线端
|
螺丝紧固型 |
|
质保 |
2年 |
|
认证 |
|
|
符合 |
Ordinary locations International Electrical Code:IEC
No.61010 |
|
|
U.S.Standard:ANSI/ISA S82.01 |
|
EMI/RFI |
符合
EMC 指令 89/336/EEC |
|
|
| |

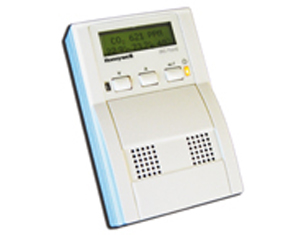

| 室内空气质量监控器 Vulcain IAQPoint |
|
| Honeywell Analytics 公司的 IAQPoint
室内空气质量监控器能够精确测量 CO2、温度以及湿度水平 —
提供常规单传感器装置价位的该项三合一传感技术。利用多种模拟和数字数出配置，IAQPoint 可轻松连接到任何楼宇自动控制系统上。
IAQPoint的双红外传感技术为测量环境CO2水平提供更出色的漂移和温度补偿，而这可在更小、更流畅的外壳中完成。加之BACnet、LON、FLN以及Modbus数字数出，使得将该装置安装并集成到现有楼宇自动控制系统变得非常简单。订购的装置可仅带4mA至20mA输出或可选显示屏。如果应用中不需要测量温度和相对湿度，还可以购置仅测量CO2水平的装置。由于无需附加装置及过多的布线，IAQPoint可轻松装入标准的电气盒中，从而完成简单的墙式安装。针对需要对建筑外部进入的空气进行监测或者不想将装置安装在平面中的应用场合，也可以选择管道安装型装置。IAQPoint的即插即用性质以及简化的安装方式大大降低了安装总成本。温度和相对湿度读数可在由装置底部延伸出来的天线的尖端测出。在外壳的外部进行上述测量保证了读数最精确，可重复性最高。对于比较关注破损或破坏问题的应用，还提供时尚的防护罩。
方便用户
• 无移动部件 — 无故障运行
• 菜单驱动操作 — 便于校准
安装成本低
• 将 3 个装置融入 1 个装置
• 简单的墙式安装或管道安装
• 模拟或数字输出
可靠性
• 可靠的双电子束红外技术
• 精确的温度和相对湿度测量
有益的选择
• BACnet、LON、FLN 或
Modbus 数字输出
• 背光显示
• 模式输出选项
• 用户可选择气体探测范围 |
|
| |

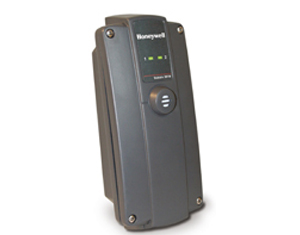

| Vulcain 301W |
|
|
由于无需进行昂贵的布线工作且大大降低了安装成本， 因此Vulcain 301W能够突破停车库CO（一氧化碳）监控系统的价格底线。
Vulcain
301W无线气体探测器用于探测停车场内的一氧化碳(CO)和二氧化氮(NO2)或者其他应用场合中的氧气(O2)含量。它可在无需校准、维护或更换电池的情况下连续工作2年。Vulcain
301W气体探测器可通过安全的128位加密通信协议在无线网状网络上与Vulcain301C控制器进行数据交换。与传统的网络相比，该系统具有更大的灵活性可操作可靠性，同时大大节约了安装和运行成本。由于无需给监控器硬连线，因而安装成本大大降低--只要将Vulcain
301W变送器安装在墙上，它在打开后立即就可使用。
与点对点和点对多点通信不同，如果通信路径出现故障，系统可自动找到另一个替代路径。因而，即便在恶劣的环境中也能实现连续通信。结合分区功能及电化学传感器精度的固有网络完整性最大程度地减少了错误报警的次数，最终降低了操作成本。
方便用户
• 自备式壁装外壳
• 单键操作简单
安装方便
• 墙式安装简单（无需硬连线）
• 打开 Vulcain 301W 后，它将与控制器自动配置并完全运行
• 外观轻巧
• 无需安装支架
操作简单
• 两年内无需校准
• 无需与监控器之间布线
• 两年内无需更换电池
• 两年后，只需更换易于拆卸传感器/电池组输入/输出适应性
• 系统中可安装多达 50 只分体式变送器安全可靠
• 事实上无错误报警 — 准确而可靠
• 采用路由冗余，因此在一条链路出现故障时可通过另一个监控器自动重新建立通信
• 避免了与 Bluetooth（蓝牙）、WIFI 以及其他无线系统干扰
• 安全的128位加密无线网状网络
• 定期“心跳”信号确保所有变送器均持续激活
特有选项
• 提供数字记录选项
• BACnet/IP输出可选
技术参数：
|
Vulcain 301w
一般规格 |
|
|
使用 |
墙式安装，监测一氧化碳（CO）危险的无线气体探测器，结合Vulcain
301C 控制器使用 |
|
电源要求 |
至少可使用2年的电池 |
|
尺寸 |
22.5 X 10 X 5.7cm(8.85 X 4 X 2.25in. ) |
|
重量 |
0.4kg(0.88lb.) |
|
传感技术 |
电化学 |
|
网络容量 |
Vulcain 301C
可接50只无线变送器 |
|
目视指示器 |
两个发光二极管 |
|
探测半径 |
15.24m(50英尺) |
|
校准 |
2年内无需校准 |
|
通信协议 |
2.4Ghz-IEEE 802.15.4-安全的128位加密 |
|
报警 |
通过
Vclcain 301C无线控制器进行集中报警管理 |
|
额定值和认证 |
|
|
符合标准 |
ANSI/UL 61010-1 |
|
认证 |
CAN/CSAC22.2 No.61010-1 |
|
|
FCC第15部分的分部分C（15.247） |
|
|
RISS 210章节6.2.2（0） |
|
外壳 |
NEMA 4 X聚碳酸脂
- ABS |
|
Vulcain 301C
一般规格 |
|
|
使用 |
壁挂式气体探测控制面板通知在Vulcain 传感器（多达50只Vulcain
301w探测器）的整个探测范围内探测到的气体危险，配备的继电器对存在的危险作出有效响应（激活通风机、音频/可视报警等） |
|
电源要求 |
17-27 Vac,24-38Vdc,500mA |
|
尺寸 |
28 X 20.3 X 7cm(11.02 X 7.99 X 2.76 in.) |
|
重量 |
1.1kg(2.4lb.) |
|
网络容量 |
为多达96只变送器和50只无线变送器提供3个Modbus通道可选的BACneta功能 |
|
通信线路长度（RS-485） |
每个通道长达609m(2000英尺) |
|
|
T形抽头：每个T形抽头最长20m(65英尺) |
|
|
组合的所有T形抽头最长40m(130英尺) |
|
|
各301W之间最长30m(100英尺) |
|
继电器输出额定值 |
5A,30Vdc或250Vac(电阻性负载) |
|
报警级别 |
3个完全可编程的报警级别 |
|
时间延迟 |
报警前后可延迟0秒、30秒、45秒以及1－99分钟；可闭锁 |
|
输出 |
4个双刀双掷继电器（报警和/或故障）；65dBA
蜂鸣器 |
|
显示 |
大型的122X32点矩阵显示 |
|
工作湿度 |
0-95% RH,无凝结 |
|
工作温度 |
－20至50℃（－4至122） |
|
额定值和认证 |
|
|
认证 |
CAN/CSAC22.2 No.61010-1 |
|
符合标准 |
IEC 61010-1,包括修订标准A1:192+
A2:1995以及National Deviations(加拿大、美国) |
|
|
| |
|

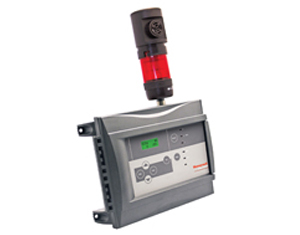

Vulcain 301EM |
|
|
VA301EM
扩展模块是可监控4个远程制冷剂传感器的控制器，适用于多种气体探测系统解决方案。
操作简单：
•
LCD显示易于读取
• 自动诊断功能
经济型解决方案：
• 针对危险区域内安装的高性价比解决方案
灵活的操作
• 最多能够同时操作4个远程传感器 •
可选用多种传感器以同时探测不同的气体
• 强大可靠的RS-485 Modbus通信 •
方便的独立或网络操作
输出适应性
• 3个24V直流电报警输出和4个4-20mA输出安全措施
• 4个完全可编程继电器
• 3个报警级别，配有目视指示器和音频报警
301EM配置简便，符合ASHRAE
15、B-52和国际机械规范的要求，通常用于优化机房及冷冻机房内的气体探测。全套传感器（包括毒气型、氧气型、可燃气体型及整套的制冷剂传感器）、警报器、频闪仪以及远程面板增强了灵活性，适用于多种气体探测系统解决方案。
符合ASHRAE No 15-2001机械标准及B-52规范
ASHRAE和B-52安全标准已确立，目的是将风险降至最小并尽可能地保护环境和机房人员的安全。可选用特殊配置，301
EM 机房控制器为满足甚至超越这些严格标准而精心设计。除手动风扇激活功能外，VA
301 EM
还可配置为具有自动风扇、警报器及频闪激活功能。闩继电器用于手动报警识别，静音键用于手动停用警报器，内置24V直流电输出用于警报器运行，2个易碎玻璃开关附件用于手动激活报警器以确保最佳性能。
技术参数：
|
使用 |
墙面安装型多气体机房控制器，自带4个可编程继电器 |
|
电源 |
22-27 Vac,29-38Vdc,2A max @29vdc |
|
尺寸 |
28 X 20.3 X 7 cm(11.02 X7.99
X2.73 in.) |
|
重量 |
1.02 kg(2.25lb.) |
|
控制器和传感器之间的距离 |
Vulcain 301IRFS制冷剂传感器：师出无名200ft./60.9
m |
|
Vulcain S301D2
有毒气体\可燃气体传感器：最远500
ft./152.4 m |
|
可视指示器 |
运行指示 Green
LED 报警指示
Red LED 故障指示
Yellow LED |
|
报警级别 |
3级（可设定） |
|
输出 |
4DPDT继电器（报警
and/or故障），蜂鸣器 |
|
|
3个24Vdc,250mA
(per output) |
|
|
4个 4-20mAoutputs |
|
|
modbus |
|
|
RFS option: 24 Vdc built-in red
闪光灯 |
|
|
RFSA option: 24 Vdc built-in red
闪光灯 & 105dBA
喇叭 |
|
继电器输出级别 |
5A,30 Vdc or 250 Vac(阻性负载) |
|
可测气体 |
气体 |
探测量程 |
工作温度 |
工作湿度 |
|
301IRFS |
R11 |
0-1000ppm |
0 to 40℃（32
to 104°F） |
0－95%无结露 |
|
|
R12 |
0-1000ppm |
0 to 40℃（32
to 104°F） |
0－95%无结露 |
|
|
R22 |
0-1000ppm |
0 to 40℃（32
to 104°F） |
0－95%无结露 |
|
|
R123 |
0-1000ppm |
0 to 40℃（32
to 104°F） |
0－95%无结露 |
|
|
R125 |
0-1000ppm |
0 to 40℃（32
to 104°F） |
0－95%无结露 |
|
|
R134a |
0-1000ppm |
0 to 40℃（32
to 104°F） |
0－95%无结露 |
|
|
FE-227 |
0-1000ppm |
0 to 40℃（32
to 104°F） |
0－95%无结露 |
|
|
HFC-227ea |
|
|
|
|
|
R404a |
0-1000ppm |
0 to 40℃（32
to 104°F） |
0－95%无结露 |
|
|
R507a(AZ50) |
0-1000ppm |
0 to 40℃（32
to 104°F） |
0－95%无结露 |
|
|
气体 |
探测量程 |
工作温度 |
工作湿度 |
|
301D2 |
氧化硫（H2S) |
0-50 ppm |
-40 to 40℃（－40
to 104°F） |
0－90%
RH,无结露 |
|
|
一氧化碳(CO) |
0-250 ppm |
-20 to 40℃（－4
to 104°F） |
0－90%
RH,无结露 |
|
|
氧气(O2) |
0-25% |
-20 to 40℃（－4
to 104°F） |
5－95%
RH,连续的 |
|
|
二氧化氮(NO2) |
0-10 ppm |
-20 to 40℃（－4
to 104°F） |
15－90%
RH,无结露 |
|
|
一氧化氮(NO) |
0-100 ppm |
-20 to 40℃（－4
to 104°F） |
15－90%
RH,无结露 |
|
|
二氧化硫(SO2) |
0-10 ppm |
-20 to 40℃（－4
to 104°F） |
15－90%
RH,无结露 |
|
|
环氧已烷(ETO) |
0-20 ppm |
-20 to 50℃（－4
to 122°F） |
15－90%
RH,无结露 |
|
|
氰化氢(HCN) |
0-50 ppm |
-20 to 40℃（－4
to 104°F） |
15－90%
RH,无结露 |
|
|
臭氧(030 |
0-2 ppm |
-20 to 40℃（－4
to 104°F） |
15－90%
RH,无结露 |
|
|
氟化氢(HF) |
0-10 ppm |
-20 to 35℃（－4
to 95°F） |
15－90%
RH,无结露 |
|
|
氯化氢(HCL) |
0-25 ppm |
-20 to 40℃（－4
to 104°F） |
15－95%
RH,无结露 |
|
|
硅烷(SIH4) |
0-10 ppm |
-20 to 40℃（－4
to 104°F） |
20－95%
RH,无结露 |
|
|
氯气(CL2) |
0-15 ppm |
-20 to 40℃（－4
to 104°F） |
10－95%
RH,无结露 |
|
|
可燃气体-催化燃烧 |
0-100% LEL |
-40 to 50℃（－40
to 122°F） |
0－80%
RH,无结露 |
|
|
可燃气体-红外 |
0-100% LEL |
-40 to 50℃（－40
to 122°F） |
0－99%
RH,无结露 |
|
|
可燃气体-红外 |
0-100% LEL |
-40 to 75℃（－40
to 167°F） |
0－99%
RH,无结露 |
|
|
二氧化碳(CO2)-红外 |
0-5% |
-20 to 50℃（－4
to 122°F） |
0－99%
RH,无结露 |
|
|
氟（F2） |
0-2.6 ppm |
-10 to 40℃（－14
to 104°F） |
15－90%
无结露 |
|
精度： |
±3% |
|
|
|
|
认证 |
|
|
|
|
|
符合 |
CAN/CSA C22.2 No.61010-1
|
|
|
|
符合 |
ANSI/UL 61010-1
|
|
|
|
|
|
| |
|
|
|
| 防爆压力变送器PPT-R（CE认证） |
|
|
|
| |
| 防震压力变送器PPT-R |
|
|
用于航空电子设备，引擎和飞行测试，流量和压力测量中应用
关键特性和优点在于：
· －40～＋85℃温度范围内的+/- 0.05% FSO精度，使得系统设计简易。
· 与RS232或RS485兼容的数字或者0-5VDC模拟输出可以更加方便数据的获取。
· 防止大多数液体渗漏的金属隔离膜。
· 用户选择特性使其可以根据应用环境进行定制。
· 密封设计，结构坚固 |
|

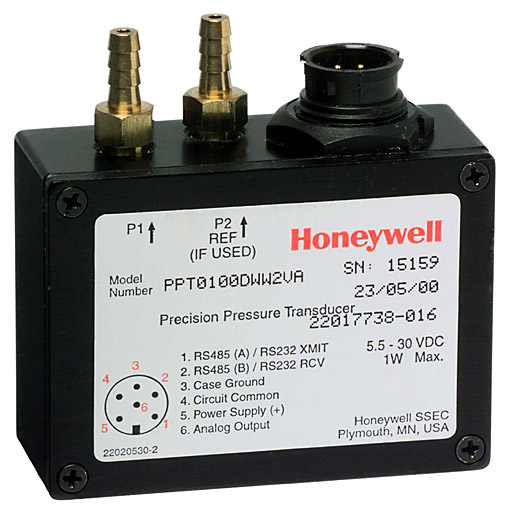

| CE认证精密智能压力变送器PPT |
|
|
用于航空电子设备，引擎和飞行测试，流量和压力测量中的应用
关键特性和优点在于：
· －40到＋85摄氏度温度范围内的+/-
0.05% FSO 精度，使得系统设计简易。
· 与RS232或RS485兼容的数字或者0-5VDC模拟输出可以更加方便数据的获取。
· 用户选择特性使其可以根据应用环境进行定制。
· 用于欧洲销售的增强型电磁干扰保护和CE认证。
· 提供独立的压力和传感器温度输出。 |
|
| |
| 精密智能压力变送器PPT |
|
|
用于航空电子设备，引擎和飞行测试，流量和压力测量中的应用关键特性和优点在于：
·
－40~＋85摄氏度温度范围内的+/-
0.05% FSO 精度，使得系统设计简易。
· 与RS232或RS485兼容的数字或者0-5VDC模拟输出可以更加方便数据的获取。
· 用户选择特性使其可以根据应用环境进行定制。
· 提供独立的压力和传感器温度输出。 |
|
| |

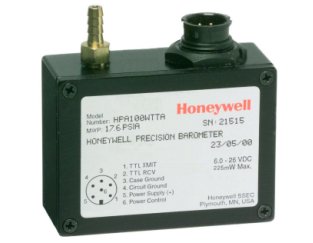

| 精密气压计HPB |
|
|
|
| |
|
用作高度计的精密气压计HPA |
|
|
高度计，空运压力测量等应用环境
关键特性和优点在于：
·
－40到＋85摄氏度温度范围，0到17.6psia压力范围的内的
+/-0.03 or +/- 0.06% FSO
最高精度，使得系统设计简易。
· 每年最大漂移为0.02%
满量程
· 低功耗数据获取的TTL输出。
· 紧凑，轻巧设计 |
|
| |
|
|
|
