 MPM180/MPM185
TO-8封装压阻式压力敏感元件
|
0～20kPa…1MPa |
具有表压、绝压和差压形式
恒流源供电，精度等级可选
适用于不导电、无腐蚀性的液体或气体
TO-8封装，可用于印刷电路板安装
标准3/16英寸管接口 |
 |
 |
MPM280
压阻式OEM压力敏感元件
|
0～20kPa…35MPa |
隔离式结构
全316L不锈钢，隔离膜片材质可选
标准外螺纹压力连接可供选择
温度补偿
表压、绝压和密封参考压力形式 |
|
 |
MPM281
高稳压阻式OEM压力敏感元件
|
0～35kPa…70MPa |
具有表压、绝压和密封参考压力形式
恒流源供电
隔离式结构，适用于多种流体介质
全不锈钢316L材质 |
|
 |
MPM283
压阻式OEM压力敏感元件
|
0～0.7MPa…100MPa |
具有表压、绝压和密封表压形式
恒流源供电
隔离式结构，适用于多种流体介质
Φ12.6mm小体积OEM压力敏感元件
全不锈钢316L材质
宽温度补偿范围-10℃～+80℃ |
|
 |
MDM290
压阻式OEM差压敏感元件
|
0～35kPa…3.5MPa |
恒流源供电
隔离式结构，适用于多种流体介质
OEM差压敏感元件
全316L不锈钢材质
高静压20MPa |
|
|
|
|
MPM180/MPM185型TO-8封装压阻式压力敏感元件，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件，以TO-8的形式封装。被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出电压信号的线性转换。经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。适用于安装在印刷电路板或空间狭小的场合，对压力敏感元件结构材料相兼容的液体或气体的表压、绝压和差压的检测。
•测量范围0～20kPa…1MPa
•具有表压、绝压和差压形式
•恒流源供电
•适用于不导电、无腐蚀性的液体或气体
•TO-8封装，可用于印刷电路板安装
•精度等级可选
•标准3/16英寸管接口
•低成本，体积小
产品用途
•气压控制 •生理监护 •医疗仪器、血压计
•压力校准仪器 •航空航天 •通讯系统
|
电气性能
供电电源：≤2.0mADC
电气连接：Φ0.45×22mm标准TO-8，6脚镀金柯伐引线
共模电压输出：输入的50%(典型值)
输入阻抗：3kΩ～8kΩ
输出阻抗：3.5kΩ～6kΩ
响应时间(10%～90%)：<1ms
绝缘电阻：100MΩ,100VDC
允许过压：1.5倍满量程压力或≤200psi，取最小值
结构性能
引压接口：不锈钢
敏感元件：金、铝、硅、硼硅酸玻璃
管脚引线：镀金柯伐
净 重 量：约4克
环境条件
位置影响：在任何方向偏离90°，零点变化≤0.05%FS
振 动：在10gRMS，(20～2000)Hz条件下无变化
冲 击：100g，11毫秒
介质兼容性：
顶 部：对镍、不锈钢和硅胶兼容，不导电的和无腐蚀性的液体或气体
底 部：对硅、硼硅玻璃、RTV和金兼容的液体或气体
基准条件
介质温度：(25±1)℃
环境温度：(25±1)℃
振 动： 0.1g(1m/s/s)Max
湿 度：(50%±10%)RH
环境压力：(86～106)kPa
电 源：(1.5±0.0015)mADC
基本参数
|
项目* |
A |
B |
C |
单位 |
|
非 线 性 |
±0.15 |
±0.25 |
±0.5 |
%FS，BFSL |
|
重 复 性 |
±0.05 |
±0.05 |
±0.10 |
%FS |
|
迟滞 |
±0.05 |
±0.05 |
±0.10 |
%FS |
|
零点输出 |
±2 |
mVDC |
|
满量程输出 |
≥50 |
mVDC |
|
零点温度误差 |
±0.75 |
±1.0 |
±1.5 |
%FS，参比25℃ |
|
满度温度误差 |
±0.75 |
±1.0 |
±2.0 |
%FS，参比25℃ |
|
热迟滞(典型) |
±0.1 |
%FS |
|
长期稳定性(典型) |
±0.2 |
%FS/年 |
|
补偿温度范围 |
0～50 |
℃ |
|
工作温度范围 |
-40～125 |
℃ |
|
贮存温度范围 |
-40～125 |
℃ |
|
*在基准条件下测试 |
|
|
 |
|
|

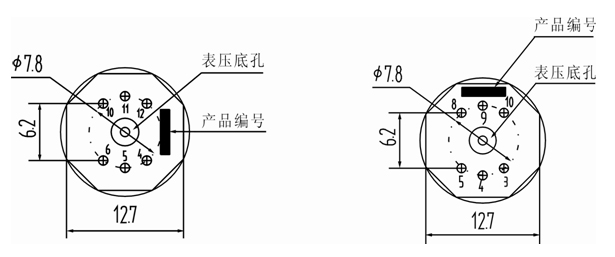

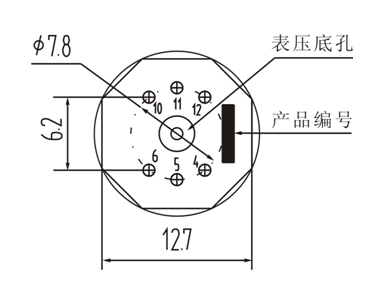

管脚 |
电气定义 |
|
激光调阻补偿 |
4 |
正输出+OUT |
|
5 |
正输入+IN |
|
6 |
负输入-IN |
|
10 |
负输出-OUT |
|
其余管脚不用 |
|
无补偿 |
4 |
正输出+OUT |
|
5，12 |
正输入+IN |
|
6，11 |
负输入-IN |
|
10 |
负输出-OUT |
|
|
MPM185 |
型TO-8封装压阻式压力敏感元件 |
|
|
量程编码 |
压力范围 |
量程编码 |
压力范围 |
|
0B |
0～20kPa |
0A |
0～35kPa |
|
MPM180 |
型TO-8封装压阻式压力敏感元件 |
|
|
量程编码 |
压力范围 |
量程编码 |
压力范围 |
|
02 |
0～70kPa |
08 |
0～350kPa |
|
03 |
0～100kPa |
09 |
0～700kPa |
|
07 |
0～200kPa |
10 |
0～1000kPa |
|
|
代号 |
压力类型 |
|
G |
表压 |
|
A |
绝压 |
|
D |
差压 |
|
|
代号 |
供电电源 |
|
L |
恒流供电 |
|
|

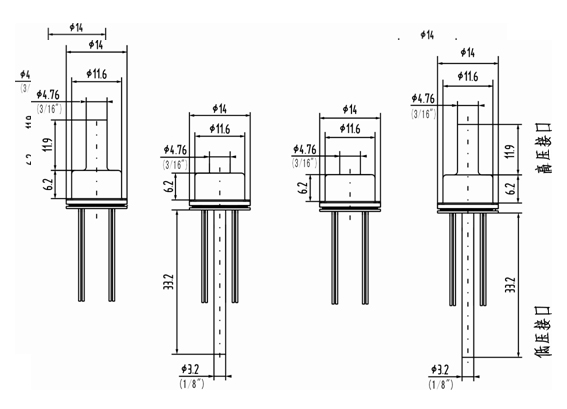

选择代号 |
压力连接 |
|
顶部 |
底部 |
|
0 |
3/16"管 |
无 |
|
1 |
3/16"孔 |
1/8"管 |
|
2 |
3/16"孔 |
无 |
|
3 |
3/16"管 |
1/8"管 |
|
|
代号 |
温度补偿方式 |
|
L |
激光调阻补偿 |
|
M |
提供补偿电阻值 |
|
|
代号 |
精度等级 |
|
A |
±0.15%BFSL |
|
B |
±0.25%BFSL |
|
C |
±0.50%BFSL |
|
|
|
|
MPM180 |
03 |
G |
L |
0 |
L |
B |
完整的型号规格 |
|
|
|
通用型MPM280压阻式压力敏感元件
通用型产品的外形、装配尺寸及密封方式与国外主流同类产品相一致，有极强的互换性，广泛应用于与不锈钢及氟橡胶相兼容介质的压力检测。
组装式MPM280压阻式压力敏感元件
是将通用型MPM280型压力敏感元件装入具有标准或特定螺纹的压力接口中组成，经过严格测试和筛选，采用端面密封或水线密封方式，具有灵活的结构形式，与通用型产品有着相通的应用场合，适用于各种不同压力测量产品的组装和生产。
焊接式MPM280压阻式压力敏感元件
是将通用型MPM280型压力敏感元件装入具有标准或特定螺纹的压力接口中焊接组成，无密封圈，具有灵活的结构形式，比通用型产品有更广的应用场合，适用于各种不同压力测量产品的组装和生产。
齐平膜MPM280型压阻式压力敏感元件
是一种全焊接结构的压力敏感元件，压力接口为G1/2外螺纹或M20X1.5外螺纹，氟橡胶圈螺纹后密封，隔离膜片焊接在螺纹接口前端处，测量范围0～100kPa…35MPa，适用于食品、医药、卫生等行业及测量介质有可能结垢场合的压力检测。
防腐型MPM280型压阻式压力敏感元件
与通用型有相同的外形、装配尺寸及密封式形，结构材料上，隔离膜片选用钽材料，壳体为不锈钢材料或哈氏合金C时，分别形成TS型或TH型防腐型压力敏感元件，配以氟橡胶圈径向密封，适用于有较强腐蚀性介质的压力检测，TS型的测量范围为0～100kPa…35MPa，TH型的测量范围为0～100kPa…7MPa。
可测量负压的表压型MPM280型压阻式压力敏感元件
可用通用型、组装式、齐平膜型压力敏感元件的表压型来完成低于大气压力的检测，最小可测至-100kPa。
•测量范围0～20kPa…35MPa
•具有表压、绝压和密封表压形式
•恒流源供电
•隔离式结构，适用于多种流体介质
•Φ19mm标准OEM压力敏感元件
•全316L不锈钢材质
•钽膜片可选
•标准外螺纹压力连接可供选择
产品用途
•工业过程控制 •液位测量
•气体、液体压力测量 •压力检测仪表
•压力校准仪器 •液压系统及开关
•制冷设备和空调系统 •航空航海检测 |
电气性能
供电电源：≤2.0mADC
电气连接：镀金柯伐管脚或100mm硅橡胶软导线
共模电压输出：输入的50%(典型值)
输入阻抗：3kΩ～8kΩ
输出阻抗：3.5kΩ～6kΩ
响应时间(10%～90%)：<1ms
绝缘电阻：100MΩ,100VDC
允许过压：1.5倍满量程
结构性能
膜片材质：不锈钢316L
壳体材质：不锈钢316L
管脚引线：镀金柯伐
密封圈：氟橡胶
净重量：约23克(通用型)
约100克(齐平膜型)
约125克(组装式)
环境条件
位置影响：在任何方向偏离90°，零点变化≤0.05%FS
振 动：在10gRMS，(20～2000)Hz条件下无变化
冲 击：100g，11毫秒
介质兼容性：对结构材料和氟橡胶兼容的液体或气体
基准条件
介质温度：(25±1)℃
环境温度：(25±1)℃
振 动： 0.1g(1m/s/s)Max
湿 度：(50%±10%)RH
环境压力：(86～106)kPa
电 源：(1.5±0.0015)Madc
基本参数
| 项目* |
最小 |
典型 |
最大 |
单位 |
| 非 线 性 |
|
±0.15 |
±0.25 |
%FS,BFSL |
| 重 复 性 |
|
±0.05 |
±0.075 |
%FS |
| 迟滞 |
|
±0.05 |
±0.075 |
%FS |
| 零点输出 |
|
|
±2 |
mVDC |
| 满量程输出** |
70 |
|
|
mVDC |
| 零点温度误差 |
|
±0.75 |
±1.0 |
%FS,参比25℃ |
| 满度温度误差 |
|
±0.75 |
±1.0 |
%FS,参比25℃ |
| 补偿温度范围 |
0～50 |
℃ |
| 工作温度范围 |
-40～125 |
℃ |
| 贮存温度范围 |
-40～125 |
℃ |
| 长期稳定性 |
|
±0.2 |
±0.3 |
%FS/年 |
*在基准条件下测试
**0A量程满量程输出≥60mV
0B量程满量程输出≥45mV
02、03、07、08绝压型产品满量程输出≥60mV
表压型产品用于负压测量满量程输出≥60mV |
|
|

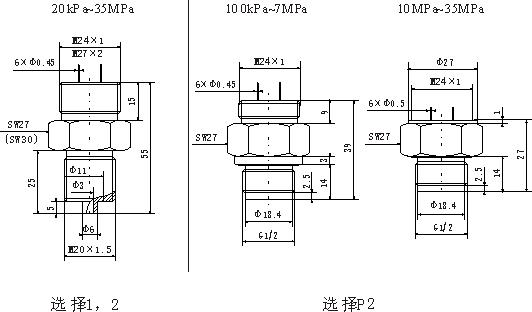

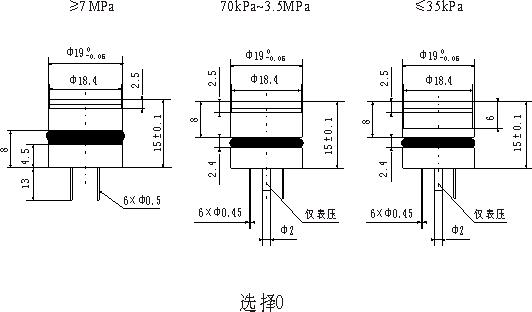

选择0时产品推荐装配尺寸为 |
|
量程代码：0B,0A,02,03,07,08,09,10,12,13
量程代码：14,15,17,18
|
管脚 |
电气定义 |
导线颜色 |
|
4 |
正输出(+OUT) |
红色 |
|
5 |
正输入(+IN) |
黑色 |
|
6 |
负输入(-IN) |
黄(白)色 |
|
10 |
负输出(-OUT) |
兰色 |
| 其它管脚不用 |
|
|
管脚 |
电气定义 |
导线颜色 |
|
4 |
正输出(+OUT) |
红色 |
|
5 |
负输入(-IN) |
黄(白)色 |
|
8 |
正输入(+IN) |
黑色 |
|
9 |
负输出(-OUT) |
兰色 |
| 其它管脚不用 |
|
|
| MPM280(TS/TH)* |
型压阻式OEM压力敏感元件
|
| |
量程编码 |
测量范围 |
备注 |
量程编码 |
测量范围 |
备注 |
| 0B |
0～20kPa |
G |
10 |
0～1MPa |
G.A |
| 0A |
0～35kPa |
G |
12 |
0～2MPa |
G.A |
| 02 |
0～70kPa |
G.A |
13 |
0～3.5MPa |
G.S.A |
| 03 |
0～100kPa |
G.A |
14 |
0～7MPa |
S |
| 07 |
0～200kPa |
G.A |
15 |
0～10MPa |
S |
| 08 |
0～350kPa |
G.A |
17 |
0～20MPa |
S |
| 09 |
0～700kPa |
G.A |
18 |
0～35MPa |
S |
| |
代号 |
压力形式 |
| G |
表压 |
| A |
绝压 |
| S |
密封表压 |
| |
代号 |
压力连接 |
安装方式 |
| 0或缺项 |
O形橡胶圈密封 |
|
| 1 |
M20x1.5外螺纹水线密封 |
上部M24x1外螺纹(限2MPa以下) |
| 2 |
M20x1.5外螺纹水线密封 |
上部M27x2外螺纹 |
| P2 |
G1/2外螺纹水线密封垫 |
上部M24x1外(内)螺纹 |
| |
代号 |
温度补偿方式 |
| L |
激光调阻补偿 |
| M |
提供补偿电阻值 |
| |
代号 |
电气连接 |
| 1 |
Φ0.45mm (φ0.5mm)镀金柯伐引脚 |
| 3 |
4色软导线，标准长度100mm |
| |
代号 |
特殊测量 |
| Y |
表压型可用于测负压(0～-100kPa) |
| |
|
| MPM280 |
09 |
G |
0 |
L |
1 |
Y |
完整的型号规格 |
选型提示
1.实际被测最大压力以不超过压力敏感元件量程的80%为宜。
2.建议用户不要将压力敏感元件过分缩小量程使用，以免其输出过小给使用造成不便。
3. 压力敏感元件装配推荐为“悬浮式”结构，以使把安装对压力敏感元件造成的影响减至尽可能小的程度。
4.注意保护压力敏感元件的隔离膜片和陶瓷补偿板，以免碰伤导致压力敏感元件损坏或性能变差而影响正常使用。 |
| |
MPM281型高稳压阻式OEM压力敏感元件是一种带隔离、并经过精密补偿的高稳定性硅压阻式压力测量元件。其中硅压阻式敏感元件选用具有专利技术的高稳定性扩散硅元件，采用外径Ф19mm的316L全不锈钢结构进行封装。通过精密修调后的厚膜电路对压力敏感元件进行了宽温度范围的温度补偿和零点偏差修正。被测压力经过316L隔离膜片和内部介质传递到硅压阻式敏感元件上，实现了压力到电信号的精确转换。
MPM281型产品在本公司自动化生产线上经过了严格的检验和筛选，并经过了反复考核和测试，产品可以广泛应用于各种高要求的压力测量场合。
 |
MPM281型高稳压阻式OEM压力敏感元件是一种带隔离、并经过精密补偿的高稳定性硅压阻式压力测量元件。其中硅压阻式敏感元件选用具有专利技术的高稳定性扩散硅元件，采用外径Ф19mm的316L全不锈钢结构进行封装。通过精密修调后的厚膜电路对压力敏感元件进行了宽温度范围的温度补偿和零点偏差修正。被测压力经过316L隔离膜片和内部介质传递到硅压阻式敏感元件上，实现了压力到电信号的精确转换。
MPM281型产品在本公司自动化生产线上经过了严格的检验和筛选，并经过了反复考核和测试，产品可以广泛应用于各种高要求的压力测量场合。
•测量范围0～35kPa…70MPa
•具有表压、绝压和密封表压形式
•恒流源供电
•隔离式结构，适用于多种流体介质
•Φ19mm标准OEM压力敏感元件
•全不锈钢316L材质
•宽温度补偿范围-10℃～+80℃
•长期稳定性可达0.1%FS/年
产品用途
•工业过程控制 •液位测量 •气体、液体压力测量
•压力检测仪表 •压力校准仪器 •液压系统及开关
•制冷设备和空调系统 •航空航海检测
|

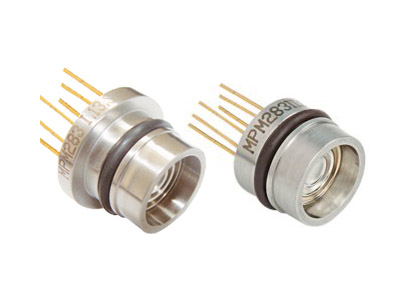

MPM283型压阻式压力敏感元件是一种采用不锈钢波纹膜片隔离的OEM压力测量元件。产品采用一体化结构，耐压值高，稳定、可靠，特别适合中高压力的测量。封装在内部的敏感芯片选用国外著名芯片制造厂生产的高精度和高稳定压力敏感芯片。压力敏感元件在引进生产线上装配，经计算机自动测试，提供电阻进行零点修正和温度补偿。装配尺寸与国外通用产品相一致，有很好的互换性。可用于石油化工、过程控制、液压系统及开关等行业。
 |
| |
|
MPM283型压阻式压力敏感元件是一种采用不锈钢波纹膜片隔离的OEM压力测量元件。产品采用一体化结构，耐压值高，稳定、可靠，特别适合中高压力的测量。封装在内部的敏感芯片选用国外著名芯片制造厂生产的高精度和高稳定压力敏感芯片。压力敏感元件在引进生产线上装配，经计算机自动测试，提供电阻进行零点修正和温度补偿。装配尺寸与国外通用产品相一致，有很好的互换性。可用于石油化工、过程控制、液压系统及开关等行业。
|
•测量范围：0～0.7MPa…100MPa
•具有表压、绝压和密封表压形式
•恒流源供电
•隔离式结构，适用于多种流体介质
•Φ12.6mm小体积OEM压力敏感元件
•全不锈钢316L材质
•宽温度补偿范围-10℃～+80℃
产品用途
•工业过程控制
•液位测量 •气体、液体压力测量
•压力检测仪表
•压力校准仪器 •液压系统及开关
•制冷设备和空调系统 •航空航海检测
|
电气性能
供电电源：≤2.0mADC
电气连接：镀金柯伐管脚或100mm硅橡胶软导线
共模电压输出：输入的50%(典型值)
输入阻抗：3kΩ～8kΩ
输出阻抗：3.5kΩ～6kΩ
响应时间(10%～90%)：<1ms
绝缘电阻：100MΩ,100VDC
允许过压：1.5倍满量或110MPa，取最小值
结构性能
膜片材质：不锈钢316L
壳体材质：不锈钢316L
管脚引线：镀金柯伐或硅橡胶软导线
密 封 圈：氟橡胶
净 重 量：约8克
环境条件
位置影响：在任何方向偏离90°，零点变化≤0.1%FS
振 动：在10gRMS，(20～2000)Hz条件下无变化
冲 击：100g，11ms
介质兼容性：对不锈钢和氟橡胶兼容的液体或气体
基准条件
介质温度：(35±1)℃
环境温度：(35±1)℃
振 动： 0.1g(1m/s/s)Max
湿 度：(50%±10%)RH
环境压力：(86～106)kPa
电 源：(1.5±0.0015)mADC
基本参数
|
项
目* |
最小 |
典型 |
最大 |
单位 |
|
非
线 性** |
|
±0.2 |
±0.25 |
%FS,BFSL |
|
重 复 性 |
|
±0.05 |
±0.075 |
%FS |
|
迟
滞 |
|
±0.05 |
±0.075 |
%FS |
|
零点输出 |
|
|
±3 |
mVDC |
|
满量程输出 |
70 |
|
|
mVDC |
|
零点温度误差 |
|
±0.75 |
±1.0 |
%FS,参比35℃ |
|
满度温度误差 |
|
±0.75 |
±1.0 |
%FS,参比35℃ |
|
补偿温度范围 |
-10～80 |
℃ |
|
工作温度范围 |
-40～125 |
℃ |
|
贮存温度范围 |
-40～125 |
℃ |
|
长期稳定性 |
|
±0.1 |
±0.2 |
%FS/年 |
|
*
在基准条件下测试
** 100MPa压力敏感元件的非线性：典型值±0.30，最大值±0.35(单位±%FS,BFSL) |
|
|

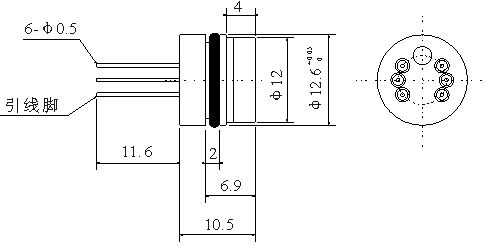

(单位：mm)
MPM283Ⅰ型
MPM283Ⅱ型:
|
|
|
管脚 |
连接 |
导线颜色 |
|
8 |
正输入(+IN) |
黑色 |
|
3 |
负输入(-IN) |
黄色 |
|
10 |
负输入(-IN) |
白色 |
|
4 |
正输出(+OUT) |
红色 |
|
9 |
负输出(-OUT) |
兰色 |
|
其余管脚不用 |

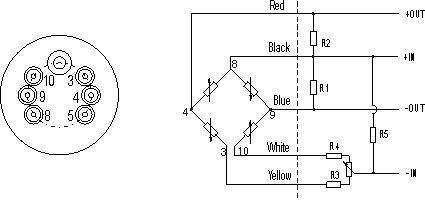

1.
虚线左侧带箭头的电阻桥路为敏感芯片的电桥电路。
2.
不带陶瓷补偿板，须外接电阻对零点和温度漂移进行补偿，连接如图所示。接入调零电阻R3(R4)，另一电阻R4(R3)短接后作为电源负；R1或R2为零位温漂补偿电阻，仅用一个，另一个开路，可根据参数卡提供的信息来选择；R5为灵敏度温度补偿电阻。使用时，建议外接补偿电阻尽可能靠近压力敏感元件。
|
|
MPM283
|
型压阻式 OEM 压力敏感元件 |
|
|
代号 |
装配形式 |
|
Ⅰ |
带支撑环（ Φ 16.8 ） |
|
Ⅱ |
Φ 12.6 × 10.5 |
|
|
量程编码 |
测量范围 |
压力类型 |
|
09 |
0~700kPa
|
G.A |
|
10 |
0~1000kPa
|
G.A |
|
12 |
0~2MPa
|
G.A |
|
13 |
0~3.5MPa
|
G.S.A |
|
14 |
0~7MPa
|
S |
|
15 |
0~10MPa
|
S |
|
17 |
0~20MPa
|
S |
|
18 |
0~35MPa
|
S |
|
19 |
0~70MPa
|
S |
|
20 |
0~100MPa
|
S |
|
|
代号 |
压力类型 |
|
G |
表压型 |
|
A |
绝压型 |
|
S |
密封表压型 |
|
|
代号 |
温度补偿方式
|
|
L |
带激光调阻补偿电路板
|
|
M |
提供补偿电阻
|
|
|
代号 |
电气连接 |
|
1 |
镀金柯伐引脚
|
|
2 |
4 （ 5 ）色
100mm 硅橡胶软导线 |
|
|
|
|
MPM283 |
Ⅱ
|
17 |
S |
M
|
2
|
完整的型号规格 |
选型提示
1. 实际被测最大压力以不超过敏感元件量程的80%为宜。
2.
注意保护压力敏感元件前端的隔离膜片，以免碰伤影响压力敏感元件的性能或造成压力敏感元件的损坏。
3. 不要用力去拉、拽敏感元件的引脚。 |
| |
|
|
|
MDM290型压阻式差压敏感元件是一种采用不锈钢波纹膜片隔离的OEM差压测量元件。采用一体化结构，耐静压值高，稳定、可靠。高、低压端均采用隔离膜片保护，因此两个压腔均可接触具有一定腐蚀性和导电性的流体介质，被测差压通过隔离膜片和充灌的硅油传递到硅压敏元件上，实现了差压的精确测量。敏感芯片选用国外著名制造厂生产的高精度和高稳定性的扩散硅压阻式压力敏感芯片。压力敏感元件在引进生产线上装配，经计算机自动测试和补偿，外形和装配尺寸与国外通用产品相一致，有很好的互换性。可广泛应用于工业过程控制等领域对差压进行测量的场合。
 |
|
|
| |
|
MDM290型压阻式差压敏感元件是一种采用不锈钢波纹膜片隔离的OEM差压测量元件。采用一体化结构，耐静压值高，稳定、可靠。高、低压端均采用隔离膜片保护，因此两个压腔均可接触具有一定腐蚀性和导电性的流体介质，被测差压通过隔离膜片和充灌的硅油传递到硅压敏元件上，实现了差压的精确测量。敏感芯片选用国外著名制造厂生产的高精度和高稳定性的扩散硅压阻式压力敏感芯片。压力敏感元件在引进生产线上装配，经计算机自动测试和补偿，外形和装配尺寸与国外通用产品相一致，有很好的互换性。可广泛应用于工业过程控制等领域对差压进行测量的场合。
|
•测量范围：0～35kPa…3.5MPa
•恒流源供电
•隔离式结构，适用于多种流体介质
•OEM差压敏感元件
•全316L不锈钢材质
•高静压20MPa
产品用途
•工业过程控制
•差压检测 •气体、液体压力测量
•压力检测仪表
•压力校准仪器 •文丘里和涡流流量计
|
电气性能
供电电源：≤2.0mADC
电气连接：100mm硅橡胶软导线
共模电压输出：输入的50%(典型值)
输入阻抗：3kΩ～8kΩ
输出阻抗：3.5kΩ～6kΩ
响应时间(10%～90%)：<1ms
绝缘电阻：100MΩ,100VDC
允许过压：参见选型指南
最大静压：20MPa
零点漂移/静压：≤0.5mV/MPa
结构性能
膜片材质：不锈钢316L
壳体材质：不锈钢316L
管脚引线：硅橡胶软导线
密 封 圈：氟橡胶
净 重 量：约36克
环境条件
位置影响：在任何方向偏离90°，零点变化≤0.2%FS
振 动：在10gRMS，(20～2000)Hz条件下无变化
冲 击：100g，11毫秒
介质兼容性：对不锈钢和氟橡胶兼容的液体或气体
基准条件
介质温度：(25±1)℃
环境温度：(25±1)℃
振 动： 0.1g(1m/s/s)Max
湿 度：(50%±10%)RH
环境压力：(86～106)kPa
电 源：(1.5±0.0015)mADC
基本参数
|
项
目* |
最小 |
典型 |
最大 |
单位 |
|
非 线 性 |
|
±0.15 |
±0.25 |
%FS,BFSL |
|
重 复 性 |
|
±0.05 |
±0.075 |
%FS |
|
迟
滞 |
|
±0.05 |
±0.075 |
%FS |
|
零点输出 |
|
|
±3 |
mVDC |
|
满量程输出 |
60 |
|
|
mVDC |
|
零点温度误差 |
|
±1.0 |
±1.2 |
%FS,参比25℃ |
|
满度温度误差 |
|
±1.0 |
±1.2 |
%FS,参比25℃ |
|
补偿温度范围 |
0～50 |
℃ |
|
工作温度范围 |
-40～125 |
℃ |
|
贮存温度范围 |
-40～125 |
℃ |
|
长期稳定性 |
|
±0.3 |
±0.5 |
%FS/年 |
|
*在基准条件下测试 |
|
|

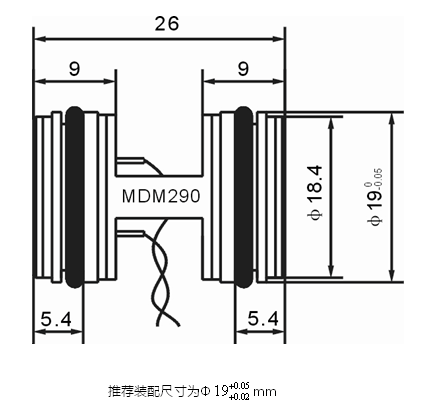

(单位：mm)
 |
|
|
导线颜色 |
定义 |
|
红色 |
输出正(+OUT) |
|
黑色 |
供电正(+IN) |
|
黑色 |
供电正(+IN) |
|
黄色 |
供电负(-IN) |
|
白色 |
供电负(-IN) |
|
蓝色 |
输出负(-OUT) |

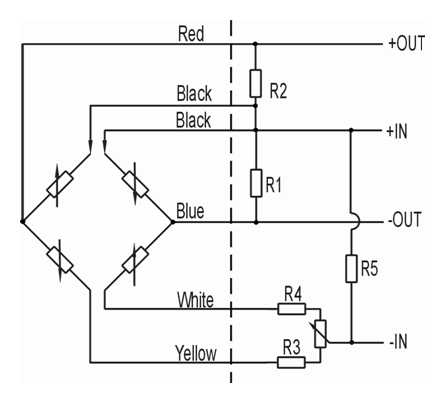

1.
虚线左侧带箭头的电阻桥路为敏感芯片的电桥电路。
2.
不带陶瓷补偿板，须外接电阻对零点和温度漂移进行补偿，连接如图所示。接入调零电阻R3(R4)，另一电阻R4(R3)短接后作为电源负；R1或R2为零位温漂补偿电阻，仅用一个，另一个开路，可根据参数卡提供的信息来选择；R5为灵敏度温度补偿电阻。使用时，建议外接补偿电阻尽可能靠近差压敏感元件。 |
|
MDM290 |
型压阻式OEM差压敏感元件 |
| |
量程编码 |
测量范围 |
正向允许过压 |
负向允许过压 |
|
0A |
0～35kPa |
70kPa |
35kPa |
|
02 |
0～70kPa |
150kPa |
70kPa |
|
03 |
0～100kPa |
200kPa |
100kPa |
|
07 |
0～200kPa |
400kPa |
200kPa |
|
08 |
0～350kPa |
700kPa |
350kPa |
|
09 |
0～700kPa |
1400kPa |
700kPa |
|
10 |
0～1MPa |
2.0MPa |
1.0MPa |
|
12 |
0～2MPa |
4.0MPa |
1.0MPa |
|
13 |
0～3.5MPa |
7.0MPa |
1.0MPa |
|
|
代号 |
温度补偿方式 |
|
M |
提供补偿电阻值 |
|
|
代号 |
电气连接 |
|
2 |
5色100mm硅橡胶软导线 |
|
|
|
|
MDM290 |
12 |
M |
2 |
完整的型号规格 |
选型提示
1.实际被测最大差压以不超过敏感元件量程的80%为宜。
2.敏感元件上引出线的一端为高压端，另一端为低压端。也可以通过敏感元件上标识的“+”、“-”标记来识别高、低压端。
3.使用过程中，加到高压端的压力一般应不小于加到低压端的压力。
|
| |
|
|
|
|
| |
更多产品请看本公司产品专用销售网站:
SSTKJ中国传感器科技信息网：http://www.sensor-ic.com/
SSTKJ工控安防网：http://www.pc-ps.net/
SSTKJ电子
元器件网：http://www.sunstare.com/
SSTKJ微波光电产品网:HTTP://www.rfoe.net/
SSTKJ消费电子产品网://www.icasic.com/
SSTKJ实业科技产品网://www.sunstars.cn/传感器销售热线：
地址：深圳市福田区福华路福庆街鸿图大厦9732室
电话：0755-83376489 83376549 83607652 83370250
83370251 83376549
传真：0755-83376182 （0）13902971329
MSN:
xjr5@163.com
邮编：518033 E-mail:szss20@163.com
QQ: 195847376
深圳赛格展销部：深圳华强北路赛格电子市场9583号
电话：0755-83665529 13823648918
技术支持: 0755-83394033
13501568376
欢迎索取免费详细资料、设计指南和光盘
；产品凡多，未能尽录，欢迎来电查询。
北京分公司：北京海淀区知春路132号中发电子大厦3097号 TEL：4006579498
18927445855 13823791822 FAX：010-62543996
上海分公司：上海市北京东路668号上海賽格电子市场地下一层D25号 TEL：4006571586
56703037 13823676822 FAX：021-56703037
西安分公司：西安高新区20所(中国电子科技集团导航技术研究所)西安劳动南路88号电子商城二楼D23号
TEL：4006572198
13072977981 FAX:029-77678271
应变片
