角度传感器，角位移传感器
|
| 角度传感器：适合各种工业机械，摩托车，和民用上的应用。价格便宜，性能稳定。我公司提供各种技术服务并可集成各种应用系统。 |
 |

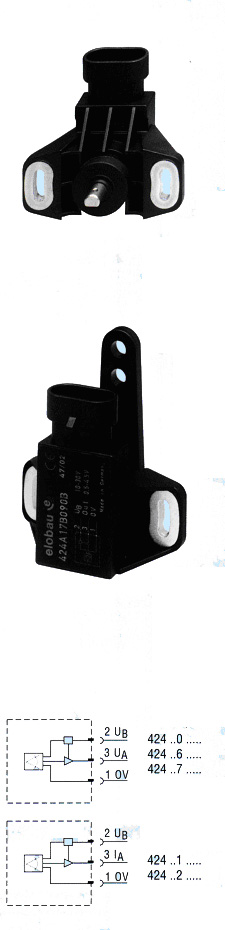

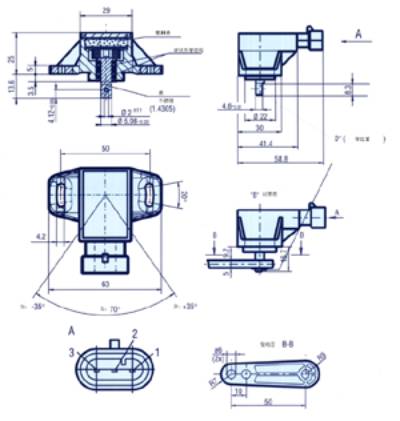

角度传感器介绍：
此系列角度传感器测量范围从10度一直到120度。测量原理是非接触（利用霍尔效应）。该产品有短路保护功能。连接器采用3个引脚的密封形式，而没有采用机械形式。
选型说明：
型号表：424
(1)(2)(3)(4)(5)(6)(7)(8)
(1)．EMC标准
A：摩托工业(200V/m)
B：一般工业(10
V/m)
(2)．支撑结构
0：平面支撑
1：球形支撑
(3)：输出信号
0：1-5V
1：4-20Ma
6：0.5-4.5比例输出
7：0.5-4.5输出。
(4)：封装材料A：PBT
(5)(6)(7)：测量范围，三位数值为测量角度范围
例如：070表示测量范围是70度
(8)：B
|
|
产品系列
|
详细说明
|
角度传感器参数表：
|
|
|
型号 |
工作电压 |
输出形式 |
消耗电流 |
分辨率 |
电阻 |
中心位置 |
反极性保护 |
|
424 A10… |
10-30V |
1-5V |
12V：18mA |
0.1º |
>20kΩ |
3V |
有 |
|
424 A11… |
10-30V |
4-20mA |
8.5V：35mA |
0.1º |
* |
12mA |
有 |
|
424 A12… |
8.5V |
1-5V |
12V：18mA |
0.1º |
200Ω |
3V |
有 |
|
424 A16… |
4.5-5.5V |
0.5-4.5V比例 |
5V：8mA |
0.1º |
>20kΩ |
典型2.5V |
无 |
|
424 A17… |
10-30V |
0.5-4.5V |
12V：10mA |
0.1º |
>20kΩ |
典型2.5V |
有 |
|
|
|
|
|
|
|
|
|
|
424 B10… |
10-30V |
1-5V |
12V：18mA |
0.1º |
>20kΩ |
3V |
有 |
|
424 B11… |
10-30V |
4-20mA |
12V：18mA |
0.1º |
* |
12mA |
有 |
|
424 B12… |
8.5V |
4-20mA |
8.5V：35mA |
0.1º |
200Ω |
12mA |
有 |
|
424 B16… |
4.5-5.5V |
0.5-4.5V比例 |
5V：8mA |
0.1º |
>20kΩ |
典型2.5V |
无 |
|
424 A10… |
10-30V |
0.5-4.5V |
12V：10mA |
0.1º |
>20kΩ |
典型2.5V |
有 |
|
|
|
|
|
|
|
|
|
|
424 A00… |
10-30V |
1-5V |
12V：18mA |
0.1º |
>20kΩ |
3V |
有 |
|
424 A01… |
10-30V |
4-20mA |
12V：18mA |
0.1º |
* |
12mA |
有 |
|
424 A02… |
8.5V |
4-20mA |
8.5V：35mA |
0.1º |
200Ω |
12mA |
有 |
|
424 A06… |
4.5-5.5V |
0.5-4.5V比例 |
5V：8mA |
0.1º |
>20kΩ |
典型2.5V |
无 |
|
424 A07… |
10-30V |
0.5-4.5V |
12V：10mA |
0.1º |
>20kΩ |
典型2.5V |
有 |
|
|
|
|
|
|
|
|
|
|
424 B00… |
10-30V |
1-5V |
12V：18mA |
0.1º |
>20kΩ |
3V |
有 |
|
424 B01… |
10-30V |
4-20mA |
12V：18mA |
0.1º |
* |
12mA |
有 |
|
424 B02… |
8.5V |
4-20mA |
8.5V：35mA |
0.1º |
200Ω |
12mA |
有 |
|
424 B06… |
4.5-5.5V |
0.5-4.5V比例 |
5V：8mA |
0.1º |
>20kΩ |
典型2.5V |
无 |
|
424 A00… |
10-30V |
0.5-4.5V |
12V：10mA |
0.1º |
>20kΩ |
典型2.5V |
有 |
* 供电电压10V
< 250Ω
供电电压30V
< 1250Ω
|
型号 |
时延 |
温度范围 |
防护等级 |
EMC标准 |
备注 |
|
424
A10A… |
大概3ms |
-25…+85ºC |
IP67 |
摩托工业 |
DIN40
839，
可承受200V/m |
|
424
A11A… |
大概3ms |
-25…+85ºC |
IP67 |
摩托工业 |
|
424
A12A… |
大概3ms |
-25…+85ºC |
IP67 |
摩托工业 |
|
424
A16A… |
大概3ms |
-25…+85ºC |
IP67 |
摩托工业 |
|
424
A17A… |
大概3ms |
-25…+85ºC |
IP67 |
摩托工业 |
|
|
|
|
|
|
|
|
424
B10A… |
大概3ms |
-25…+85ºC |
IP67 |
一般工业 |
DIN61
000-4-4,
可承受10V/m |
|
424
B11A… |
大概3ms |
-25…+85ºC |
IP67 |
一般工业 |
|
424
B12A… |
大概3ms |
-25…+85ºC |
IP67 |
一般工业 |
|
424
B16A… |
大概3ms |
-25…+85ºC |
IP67 |
一般工业 |
|
424
A10A… |
大概3ms |
-25…+85ºC |
IP67 |
一般工业 |
|
|
|
|
|
|
|
|
424
A00A… |
大概3ms |
-25…+85ºC |
IP67 |
摩托工业 |
DIN40
839，
可承受200V/m |
|
424
A01A… |
大概3ms |
-25…+85ºC |
IP67 |
摩托工业 |
|
424
A02A… |
大概3ms |
-25…+85ºC |
IP67 |
摩托工业 |
|
424
A06A… |
大概3ms |
-25…+85ºC |
IP67 |
摩托工业 |
|
424
A07A… |
大概3ms |
-25…+85ºC |
IP67 |
摩托工业 |
|
|
|
|
|
|
|
|
424
B00A… |
大概3ms |
-25…+85ºC |
IP67 |
一般工业 |
DIN61
000-4-4,
可承受10V/m |
|
424
B01A… |
大概3ms |
-25…+85ºC |
IP67 |
一般工业 |
|
424
B02A… |
大概3ms |
-25…+85ºC |
IP67 |
一般工业 |
|
424
B06A… |
大概3ms |
-25…+85ºC |
IP67 |
一般工业 |
|
424
A00A… |
大概3ms |
-25…+85ºC |
IP67 |
一般工业 |
不同角度范围的典型值（20ºC时）
|
角度范围 |
±15º |
±25º |
±35º |
±45º |
±60º |
|
线性误差º |
±0.2 |
±0.4 |
±1.0 |
±2.0 |
±5.0 |
|
温漂mV/ºC |
1.1 |
0.3 |
0.4 |
0.2 |
0.5 |
|
温漂µA/ºC |
4.4 |
1.2 |
1.6 |
0.8 |
2.0 |
|
|
|
424N..U..角度传感器参数表：
|
型号 |
工作电压 |
输出形式 |
消耗电流 |
分辨率 |
电阻 |
反极性保护 |
数字输出 |
|
424 N.0 U… |
10-30V |
1-5V |
12V：18mA |
0.01º |
>20kΩ |
有 |
存在 |
|
424 N.1 U… |
10-30V |
4-20mA |
12V：18mA |
0.01º |
* |
有 |
存在 |
|
424 N.6 U… |
5V |
0.5-4.5V比例 |
5V：
8mA |
0.01º |
>20kΩ |
无 |
无 |
|
424 N.7 U… |
10-30V |
0.5-4.5V |
12V：10mA |
0.01º |
>20kΩ |
有 |
存在 |
|
|
*
供电电压10V
< 250Ω
供电电压30V
< 1250Ω |
|
型号 |
输出时延 |
迟滞 |
温度范围 |
机械转动范围 |
防护等级 |
零点位置 |
|
424 N.0 U… |
约0.5ms |
0.3度 |
-25…+85ºC |
+/-80度 |
IP68 |
3V |
|
424 N.1 U… |
约0.5ms |
0.3度 |
-25…+85ºC |
+/-80度 |
IP68 |
12mA |
|
424 N.6 U… |
约0.5ms |
0.3度 |
-25…+85ºC |
+/-80度 |
IP68 |
2.5V |
|
424 N.7 U… |
约0.5ms |
0.3度 |
-25…+85ºC |
+/-80度 |
IP68 |
2.5V |
不同角度范围的典型值（20ºC时）
|
角度范围 |
±15º |
±25º |
±35º |
±45º |
±60º |
|
线性误差º |
±0.2 |
±0.4 |
±1.0 |
±2.0 |
±5.0 |
|
典型偏差(数字) |
±1/3 |
±1/3 |
±1/3 |
±1/3 |
±1/3 |
|
温漂mV/ºC |
1.1 |
0.3 |
0.4 |
0.2 |
0.5 |
|
温漂µA/ºC |
4.4 |
1.2 |
1.6 |
0.8 |
2.0 |
选型说明：
型号表：424
N(1)(2) U(3)(4)(5)(6)
1：版本：A：模拟输出；D：模拟加4位数字输出。
2：输出形式：0：1-5V；1：4-20mA；6：0.5-4.5V比例；7：0.5-4.5V。
U：封装材料：U：铝材料
3-4-5：测量范围，数值等于总的角度。如：030＝30度，050＝50度。
6：定位平面：B：有定位平面 |
角度传感器技术原理与应用
此系列角度传感器测量范围从10度一直到120度。测量原理是非接触（利用霍尔效应）。该产品有短路保护功能。连接器采用3个引脚的密封形式，安装方便，防护等级高，没有采用机械形式。
典型应用场合：
适合各种工业机械，摩托车，和民用上的应用 |
|
