1、专业供应日本产火焰UV探测传感器/火焰传感器R2868、SMD紫外线探测G5842、火焰UV探测模快C3704

供应R2868 R9454 R9533 C10807驱动板

Driving circuit for R9533 and R2868

Flame detectors for gas and oil lighters
Fire alarms
Arson watch monitor
Combustion monitors for burners
Electric spark detector

Specifications

Parameter	Description/Value	Unit
Output Signal	Open Collector Ouput (50 V, 80 mA Max.) 10 ms with pulse output 1	--
UV TRON Supply Voltage	DC 350	V
Quenting Time	Approx. 25	ms
Suitable UV TRON	R9533, R2868 (sold separately)	--
Operating Ambient Temperature	-10 to +503	C
Input Voltage	DC 12 to 24	V
Current Consumption	4	mA Max
Weight	Approx. 12	g

NOTES:
　

The output pulse width can be extended upt to about 10s by adding a capcitor to the circuit board.
Since the output impedance of this power supply is extremely high, an ordinary voltmeter cannot be used. Use a voltmeter that has an input impedance of more than 10GΩ
No condensation\

R2868，又称为火焰传感器、明火探测器、紫外线探测器，是一种灵敏度很高的电子传感器探测器。日本滨松Hamamatsu生产R2868传感器，是世界上最好的紫外线传感器之一，在产品灵敏度，稳定性等各方面具有无可比拟的优势，因此也是在全世界范围内应用最广的紫外线传感器。
R2868，广泛适用于燃烧监控、火灾自动报警、防电检测和紫外线检测、智能灭火、紫外光电系统等领域，和其他类型的火焰探测器相比，紫外火焰探测器具有灵敏度高、稳定可靠、系统开发简单等特点。同时，R2868在坦克三防系统和飞机发动机监控方面也得到了广泛的应用。

产品主要技术指标如下：
　

General
基本参数	R2868	R9454	R9533	单位
光谱响应范围	185~260			nm
外壳材料	UV glass			—
重量	Approx. 1.5	Approx. 1.5	Approx. 2.5	g
最大额定值
供电电压	400	500	400	Vdc
峰值电流	30			mA
平均放电电流	1			mA
工作温度	-20~+60	20~+60	20~+125	℃
典型特性（25℃）
启动放电电压（max）	280	360	280	V
建议工作电压	325±25	400±25	350±25	V
本底（max）	10			cps
灵敏度（Typ）	5000	4000	10000	cps

图1 . R2868光谱响应曲线

图2. R2868探测角示意图

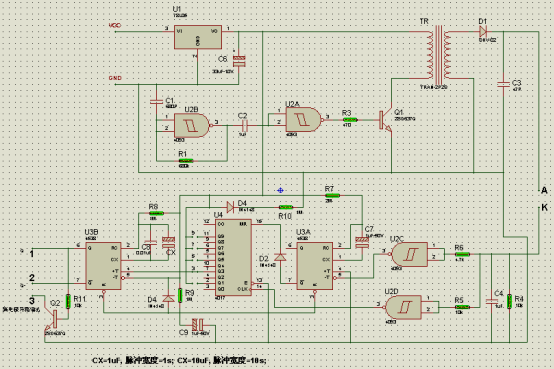

应用电路设计（供参考）

火焰探测报警器技术的现状

型紫外火焰探测器的响应规定30s均可接受，但由于科技的进步，市场上的火焰探测报警产品的响应时间性均能满足这个时间范围，但对于实际应用和安防要求而言这是必须的，而且对指标和性能要求越来越高。国内的大部分报警系统响应时间在S级，国外顶级公司日本滨松、美国MSA等其响应速度最快可达到ms级，可查阅的国外顶级的火焰检测器探测距离为500米，不能用在更远距离火焰探测中。市场上的火焰检测器主要有感烟传感器、红外传感器和紫外光敏管，即使是采用多信息融合技术的火焰探测系统，其检测的信息来源也主要是这三个方面。

R2868火焰传感器的原理

·火焰传感器能够探测到波长在700纳米～1000纳米范围内的红外光，探测角度为60，其中红外光波长在880纳米附近时候的灵敏度达到最大。远红外火焰探头将外界红外光的强弱变化转化为电流的变化，通过A/D转换器反映为0～255范围内数值的变化。外界红外光越强，数值越小；反之则越大。

R9454 (关于R2868 在应用过程中的放电现象)

R2868的放电现象在这么多年的实际应用过程中一直存在，原理：阴极和阳极的之间的距离过近因震动或者外围电路因素导致误报现象。经过10几年的升级改进却一直未能完全克服。日本滨松开发了一款R9454 把两极之间的距离拉大，但随之电流也需要加大。多家客户已经在实际应用中测试，滨松也在加大这一款的推广应用，请大家关注！

R9533符合军工级标准的探测器

原厂产品说明

火焰探测器

UV-TRON是只对紫外敏感的一类火焰探测器件，具有很窄光谱响应范围（185-260nm），可以有效的减小太阳光对火焰探测的干扰，并且具有极高的灵敏度，可以快速的检测到微弱的的紫外辐射，广泛应用于火焰探测器、火焰报警等装置。

产品列表

型号	光谱响应/nm	起始电压		25℃蓝光	25℃蓝光	淬灭时间
型号	光谱响应/nm	起始电压		典型灵敏度/min	背景/min	（Min）/Ms
R2868	185-263	280	240	5000	10	2
R9454	185-264	360	300	4000	10	2
R9533	185-265	280	230	10000	10	1

SSTKJ公司是滨松的正规代理商，原厂渠道品质保证！我们的几大优势：

一、大量现货储备，满足客户的及时需求。

二、价格绝对优势，不管你是刚开始试用还是已经批量应用，一定会给您一个满意的价格。

三、服务保证：在客户应用中出现放电现象的器件，有我们负责帮你调换。

R2868 R9454 R9533性能对比

R9454 和R9533 比R2868性能要稳定很多，现将R2868 R9454 R9533 性能对比如下

R9454：　 Spectral Response (Short)	185 nm
Spectral Response (Long)	260 nm
Window Material	UV glass
Weight	Approx. 1.5 g
Discharge Starting Voltage (with UV radiation) (Max.)	360 Vdc
Recommended Operating Voltage	400 +/-25 Vdc
Background (Max.) *a	10 min-1
Sensitivity (Typ.) *b	4000 min-1
Maximum Ratings Supply Voltage	500 Vdc
Maximum Ratings Peak Current *c	30 mA
Maximum Ratings Average Discharge Current *d	1 mA
Operating Temperature	-20 to+60 deg. C

Note :
(*a) This is the maximum momentary current that can be handled if its full width at half maximum is less than 10 us.
(*b) If the tube is operated near this or higher, the service life is noticeably reduced. Use the tube within the recommended current values.
(*c) Measured under room illuminations (approximately 500 lux) and recommended operating conditions. Note that these values may increase if the following environmental factors are present.
1. Mercury lamps, sterilization lamps, or halogen lamps are located nearby.
2. Direct or reflected sunlight is incident on the tube.
3. Electrical sparks such as welding sparks are present.
4. Radiation sources are present.
5. High electric field (including static field) generates across the tube.
(*d) These are representative values for a wavelength of 200 nm and a light input of 10 pW/cm2. In actual use, the sensitivity will vary with the wavelength of the
ultraviolet radiation and the drive circuitry employed.

R9533：

Spectral Response (Short)	185 nm
Spectral Response (Long)	260 nm
Window Material	UV glass
Weight	Approx. 2.5 g
Discharge Starting Voltage (with UV radiation) (Max.)	280 Vdc
Recommended Operating Voltage	350 +/-25 Vdc
Background (Max.) *a	10 min-1
Sensitivity (Typ.) *b	10000 min-1
Maximum Ratings Supply Voltage	400 Vdc
Maximum Ratings Peak Current *c	30 mA
Maximum Ratings Average Discharge Current *d	1 mA
Operating Temperature	-25 to+125 deg. C

注：

R9454 和R9533 的性能比R2868更稳定，可以解决R2868本身存在的一些缺点。

火焰探测器

UVTRON是一款紫外ON/OFF传感器管，利用了金属的光电效应和气体放电的电流倍增效应。它具有从185nm到300nm的极窄的灵敏度宽度，并且对可见光完全不敏感。因为利用了放电现象，它可以获得很高的灵敏度和足够大的输出，从而通过简单的电路就可以实现高灵敏度和快速响应的紫外探测。UVTRON能可靠地探测火焰的微弱紫外发光，从而可以将其理想地应用在火灾报警器，纵火监视，燃烧器的燃烧监控设备中。UVTRON还能用于探测诸如高压输电线路的放电等现象中。

产品图像

产品型号

产品名称

短波限

长波限

R2868

火焰探测器(UVTRON)

185 nm

260 nm

R9454

火焰探测器(UVTRON)

185 nm

260 nm

R9533

火焰探测器(UVTRON)

185 nm

260 nm

R2868 火焰探测器(UVTRON)

产品资料[156 KB/PDF]

R2868是是一款紫外ON/OFF探测器，利用了金属的光电效应和气体倍增效应。它具有从185nm到260nm的窄带光谱灵敏度，并且对可见光完全不敏感。不同于半导体探测器，它无需可见光滤波器，从而易于使用。

详细参数

短波限	185 nm
长波限	260 nm
电极材料	Ni
重量	约1.5 g
[最大速率]供给电压(直流)	400 V
[最大速率]平均放电电流	1 mA
[最大速率]峰值电流	30 mA
[最大速率]工作环境温度	-0.333333333 ℃
开始放电电压(直流)	280 V
连续放电电压(直流)	240 V
灵敏度(典型值)	5000 min^-1
背景值(最大值)	10 min^-1
平均寿命	10000 h
[推荐工作参数]供给电压(直流)	325 +/- 25 V
[推荐工作参数]平均放电电流	0.3 mA
[推荐工作参数]灭弧时间(最小值)	2 ms

R9454 火焰探测器(UVTRON)

产品资料[290 KB/PDF]

R9454是一款与R2868 UVTRON类似外形的侧窗型(紫外光从管体侧面入射)火焰探测器。它也具有高灵敏度和宽视场(方向性)。

详细参数

短波限	185 nm
长波限	260 nm
电极材料	Ni
重量	约1.5 g
[最大速率]供给电压(直流)	500 V
[最大速率]平均放电电流	1 mA
[最大速率]峰值电流	30 mA
[最大速率]工作环境温度	-0.333333333 ℃
开始放电电压(直流)	360 V
连续放电电压(直流)	300 V
灵敏度(典型值)	4000 min^-1
背景值(最大值)	10 min^-1
平均寿命	10000 h
[推荐工作参数]供给电压(直流)	400 +/- 25 V
[推荐工作参数]平均放电电流	0.3 mA
[推荐工作参数]灭弧时间(最小值)	2 ms

R9533 火焰探测器(UVTRON)

产品资料[290 KB/PDF]

R9533是一款端端窗型(紫外光从管体端面入射)火焰探测器，易于安装到大多数设备中。它也具有高灵敏度和宽视场。

详细参数

短波限	185 nm
长波限	260 nm
电极材料	Ni
重量	约2.5 g
[最大速率]供给电压(直流)	400 V
[最大速率]平均放电电流	1 mA
[最大速率]峰值电流	30 mA
[最大速率]工作环境温度	-0.16 ℃
开始放电电压(直流)	280 V
连续放电电压(直流)	230 V
灵敏度(典型值)	10000 min^-1
背景值(最大值)	10 min^-1
平均寿命	10000 h
[推荐工作参数]供给电压(直流)	350 +/- 25 V
[推荐工作参数]平均放电电流	0.3 mA
[推荐工作参数]灭弧时间(最小值)	1 ms
适用管座型号	E678-8F
