产品说明
德国Thies
Clima风速风向仪：

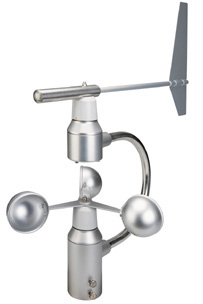

| 组合风速风向变送器 |
概述 |
参数描述 |
 |
适合测量水平气流速度和方向的测量值变送器。
风杯旋转以无接触光电子和防磨损模式扫描，它有极低起动速度。
风标的位置透过码碟以光电方式检测出来。 |
| 订货号 |
技术数据 |
|
4.3324.31.000 |
型号 |
标准陆上版 |
|
.001 |
|
船上版 |
|
|
测量范围 |
0.3 ... 50 m/s |
|
|
|
0 ... 360° |
|
|
电输出 |
3 ... 1042 Hz |
|
|
|
8-bit 格雷码 (平衡) |
|
|
分辨率 |
0.05 m ； 2.5° |
|
|
精度 |
±0,3 m/s 或
±2 % 测量值±1.5° |
|
|
工作电压 |
15 V DC (5 …18
V) 或24 AC/DC |
|
|
加热 |
最大40 W |
|
产品说明
德国Thies
Clima超声波测风仪：

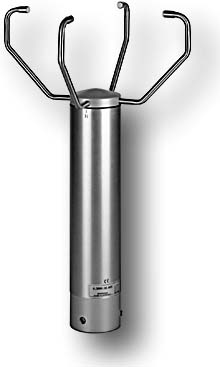

| 超声波测风仪 |
|
|
| 超声波测风仪2D |
描述 |
|
 |
超声波测风仪适用于获取风速、风向的水平值和实际温度数据。
测量值是以数字化和模拟形式输出，模拟值可用相对风速和风向的电压或电流信号提供。 |
| 订货号 |
技术数据 |
|
4.3800.00.xxx |
风速 |
0 - 65 m/s |
|
4.3800.20.xxx |
测量范围 |
0.1 m/s |
| |
分辨率 |
±0.1 m/s （0 - 5 m/s） |
| |
精度 |
±2% rms （> 5 m/s） |
| |
|
|
| |
风向 |
|
| |
测量范围 |
1 - 360° |
| |
分辨率 |
1° |
| |
精度 |
±1° |
|
| 超声波测风仪2D a |
|
|
 |
超声波测风仪适用于获取风速、风向的水平值和实际温度数据。 由于技术的扩阔，相比超声波
4.3800 更有效率的仪器，因此特别适合使用于科学领域里。 |
| 订货号 |
技术数据 |
|
4.3820.00.xxx |
风速 |
0 - 65 m/s |
|
4.3820.20.xxx |
测量范围 |
0.1 m/s （标准） |
| |
|
0.01 （用户定义） |
| |
分辨率 |
± 0.1 m/s rms （0 - 5 m/s） |
| |
精度 |
± 2% rms （ > 5 m/s ） |
| |
|
|
| |
风向 |
|
| |
测量范围 |
0 - 360°
（0-540°, 0-720°） |
| |
分辨率 |
1° |
| |
精度 |
±1° |
|
产品说明
德国Thies
Clima空气湿度测量仪：

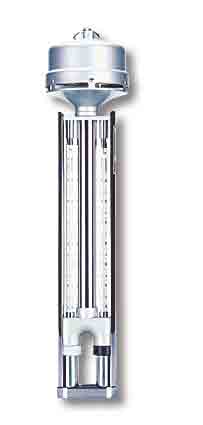

Psychro-Transmitter
|
Order-No. |
|
|
|
1.1130.20.000 |
工作电压 |
12 V AC /
6 VA
24 V AC / 11 VA
24 V DC / 8 W |
|
1.1130.22.000 |
工作电压 |
12 V DC |
|
 |
测量范围 |
0 ... +
60 °C |
|
测量元件 |
2 x Pt
100, acc to. IEC 751 |
|
测量精度 |
1/2 class
B (± 0,1K) |
|
Time
constant（时间常量） |
17 s (90
%) |
|
气流速度 |
4 ... 6
m/s |
|
Water
container（水容器） |
250 ml |
|
Electr.
connection（电子链接） |
4-lead
circuit |
|
链接 |
each with
4 pole plug connector |
|
尺寸 |
Ø160 x
465 mm |
|
重量 |
3,7 kg |
Hygro-Transmitter
|
Order-No. Electr. output Connecting |
|
1.1000.50.015 |
200 Ohm
linear |
Lemo-plug |
|
1.1000.50.515 |
200 Ohm
linear |
3m cabel |
|
 |
Ambient
temp. （环境温度） |
10 ...
100 % rel. F. |
|
Accuracy（精度） |
± 2 %
rel. F. |
|
Scale
graduation（刻度） |
1% rel.
F. non-linear |
|
Measuring
element 测量元件 |
H |
|
Measuring
range （测量范围） |
- 35 ....
+ 70 °C |
|
Scale
length（标长） |
94 mm
(90°) |
|
Stem
diameter（茎粗） |
22 mm |
|
Stem
length（茎长） |
250 mm |
|
Protection (case)（保护等级） |
IP 65 |
|
Total
length （总长度） |
Case 350
mm |
|
Weight（重量） |
0,45 kg |
Weather&Thermal Radiation Shield
|
Order-No. |
|
|
|
1.1025.51.000 |
Installation pin （安装针） |
Ø 22 x 27
mm |
|
 |
Material（材料） |
Al,
anodized and varnished |
|
Dimension（尺寸） |
Ø 170 x
450 mm |
|
Weight（重量） |
2,5 kg |
Wind Protection
|
Order-No. |
|
|
|
1.0509.85.006 |
Diameter
（直径） |
24 mm |
|
 |
Length（长度） |
200 mm |
|
Mesh
aperture （网孔） |
0,32 mm |
|
Material（材料） |
Niro,
Brass |
|
Weight（重量） |
0,022 kg |

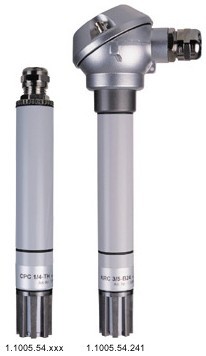

Hygro-thermo transmitter compact
Order-No..1.1025.55.xxx.
|
Order-No. |
|
1.1005.54.xxx |
Humidity
（湿度） |
Temperature（温度） |
|
.000 |
0 ... 1 V |
Pt 100( ±
0,15 K) |
|
.241 |
4 ... 20
mA |
4 ... 20
mA |
|
.161 |
0 ... 10
V |
0 ... 10
V |
|
 |
0 ...
100% rel. h |
- 30 ...
+ 70 °C |
|
Accuracy
humidity |
± 2 %
rel. h |
|
Temp.
Meas. elem. |
PT 100
acc. to IEC 751 |
|
Accuracy（精度等级） |
1/3 class
B |
|
Operating
voltage （工作电压） |
9 - 30 V
DC (.000) 12 - 30 V DC (.241) 24 V DC (.161) |
|
Protection（保护等级） |
IP 30 for
sensor
IP 65 for electronics |
|
Cable（线长） |
5 m long |
|
Dimension（尺寸） |
20 x 115
mm |
|
Weight（重量） |
0,45 kg |
Weather and Thermal Radiation Shield,compact
|
Order-No. |
|
|
|
1.1025.55.000 |
without
ventilator (没有换气扇) |
|
|
.100 |
with
ventilator(带换气扇) |
12 V DC;
2,5 W |
|
 |
Material（材料） |
synthetic
lamellas white |
|
Mounting（安装） |
stainless
steel holder |
|
Cable（线长） |
5 m, for
model .100 |
|
Dimension（尺寸） |
Ø 120 x
270/290 mm |
|
Weight |
0,75 kg |
Hygrograph
|
 |
|
Order-No. |
Recording time |
Clock work |
|
1.0610.xx.xxx |
1/ 7 days |
Spring
wound drive |
|
1.0614.xx.xxx |
14/31
days |
Spring
wound drive |
|
1.0615.xx.xxx |
1 /7/ 31
days |
Quartz |
|
.10.xxx |
Measuring
element H (hair), accuracy ±2%, measuring range
10…100 % rel. hum. |
|
.12.xxx |
Measuring
element K (synthetic fibre), accuracy±3%,
measuring range:
0…100 % rel. hum. |
|
.000 |
Not
lockable |
|
.900 |
lockable |

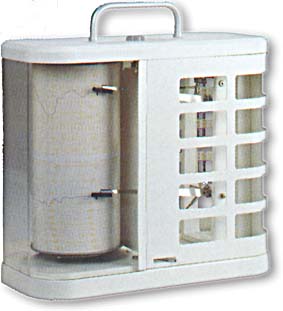

Hygro-Thermograph
|
Order No. Recording time Thrust |
|
1.0660.xx.xxx |
1 day / 7
days |
40
mm/day, 11,45 mm/h |
|
1.0664.xx.xxx |
14 days /
31 days |
20
mm/day, 9 mm/day |
|
1.0665.xx.xxx |
1, 7, 31
days |
Quartz
clock work |
|
|
|
|
|
|
Hum. meas. elem. |
Measuring range |
|
.00.xxx |
H (-35
... +70 °C) |
10 ...
100 % rel. F. |
|
.02.xxx |
K (0 ...
+80 °C) |
0... 100
% rel. F. |
|
.0xx |
lockable |
No |
|
.9xx |
Yes |
|
.x00 |
Temperature measuring range |
-35 ...
+45°C (only H) |
|
.x05 |
-20 ...
+60°C (only H) |
|
.x11 |
-10 ...
+50°C (only H) |
|
.x12 |
-10 ...
+40°C (only H) |
|
.x14 |
0 ...
+40°C |
|
.x15 |
0 ...
+50°C |
|
.x16 |
0 ...
+60°C |
|
.x17 |
0 ...
+80°C |
|
 |
Scale
range |
0 ...
100% rel. h. |
|
Accuracy
Hum. |
± 2% rel.
h. (H), ± 3% rel. h. (K) |
|
Accuracy
Temp. |
± 1 % of
mr. |
|
Recording
width |
2 x 82 mm |
|
Graduation |
5% rel.
F. / 1 resp. 0,5°C |
|
Dimension |
280 x 138
x 285 mm |
|
Weight |
2,7 kg |
Aspirations-Psychrometer Model Assmann
|
Order-No. |
|
1.0400.00.010 |
Measuring
range测量范围 |
-10 ...
+60 °C |
|
 |
Graduation （刻度） |
0,2°C |
|
Accuracy（精度） |
± 0,2 K,
for thermometer |
|
Aspirator |
spring-wound drive |
|
Measuring
time |
approx. 8
min. (=4 ... 2 m/s) |
|
Dimension |
Ø 90 x
420 mm |
|
Weight |
3,5 kg |
Sling Psychrometer
|
Order-No. |
|
|
1.0450.00.010 |
Measuring
range |
- 10 ...
+ 60 °C |
|
 |
Graduation |
± 0,1°C |
|
Accuracy |
0,2 K |
|
Dimension |
305 x 60
x 22 mm |
|
Weight |
0,42 kg |
|
 |
|
