※技术参数 |
 |
|
电气参数 |
|
|
输出波形 |
方 波 |
| 输出相 |
A BZ三相或AB两相 |
| 消耗电流 |
≤40mA |
| 输出电流 |
0-5mA(单一通道) |
| 响应频率 |
0～100KHZ |
| 载空比 |
0.5T±0.1T |
| 相位差 |
90°±45° |
| 电源电压 |
DC
5V±5% |
| 输出电压 |
高电平VH≥85%Vcc，低电平VL≤0.3V |
| 脉冲数 |
50、100、200、256、360、400、500、512、10002H、10242H(其它脉冲数用户需要预订) |
| 电路特征 |
E-电压、L-长线驱动器
|
|
***机械参数 |
|
| 位置信号 |
3种 |
| 抗冲击 |
980/S2，6ms,XYZ方向各2次 |
| 抗震动 |
50m/S2,10-200HZ,XYZ方向各2h |
| 光栅盘惯量 |
≤0.6gcm2 |
| 工作寿命 |
MTBF≥50000h（+25℃,2000rpm） |
| 可选轴孔 |
≤8mm |
| 重量 |
约4g |
| |
|
|
***环境参数
|
|
|
工作温度
|
30-85%无结露 |
|
储存温度
|
-40℃-100℃ |
|
工作温度
|
-40℃-100℃ |
|
|
≤260℃
|
|
防 护
|
防震、防尘IP50 |
|
| ※产 品 描 述 |
|
●HKT30-301系列是一种高性能、低成本增量编码器。 |
|
该编码器采用的模块由带透镜的LED光源和检测IC组成 |
|
外面采用小型C形塑料封装。由于高度校准的光源和独 |
|
特的光电检测器阵列，该模块对安装中没有对准的容错 |
|
力非常高。通过位于2.54毫米（0.1英寸）中心上的五 |
|
条焊接板引线，可以获得三通道数字和5V电源输入。. |
|
●该编码器体积小，安装方便、分辨率范围宽，不要求 |
| 信号调节，兼容TTL，具有两通道或者三通道正交输出 |
|
●分体式设计、适用于直流电机、伺服电机、机器人等 |
| 提供同心和高度定位工具。 |
|
※输出波形与信号位置精度 |
| 90℃常规产品不含Z信号； |
|
从轴端看，顺时针旋转（CW）时的波形图； |
 |
|
※接线表 |
|
排线代号
|
颜色标记1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
导线颜色
|
黑
|
红
|
绿
|
棕
|
灰
|
白
|
黄
|
橙
|
|
L输出
|
OV
|
Vcc
|
SIGA
|
SIG  |
SIG  |
SIGB
|
SIGZ
|
SIG  |
|
排线代码
|
颜色标记1
|
2
|
3
|
4
|
5
|
—
|
—
|
—
|
|
导线颜色
|
黑
|
黄
|
绿
|
红
|
白
|
—
|
—
|
—
|
|
E输出
|
OV
|
SIGZ
|
SIGA
|
Vcc
|
SIGB
|
—
|
—
|
—
|
| 注：实际接线以编码器的标签为准。 |
|
| ※型号说明 |
 |
| 基本型号HKT30，轴径φ4，脉冲数1000p/r,A、B两路信号，电源电压DC5V，电压输出E； |
| 编码器型号记为：HKT3004W-001G51000B-5E |

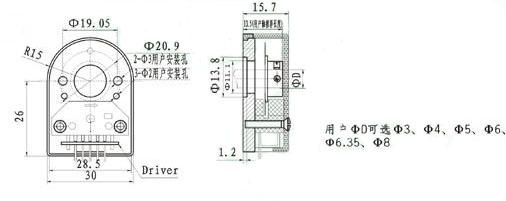

| ※安装尺寸(单位MM) |
| |
|
|
|
