 德国hohner公司是专业生产编码器的欧洲著名企业。其编码器广泛应用于工业自动化中。
频率最大可达300KHz,分辨率达到10 000。其输出有Inkremental ·
Parallel · SSI·InterBus-S · CAN · CANopen
·Profibus-DP 和 DeviceNet等供选择。
其主要产品有：
| |
|
|
|
|
|
|
| |
 |
增量型实心轴编码器 |
|
 |
绝对型实心轴编码器（单圈和多圈） |
|
| |
|
|
|
|
|
|
| |
 |
增量型插入式轴编码器 |
|
 |
绝对型空心轴编码器 |
|
| |
|
|
|
|
|
|
| |
 |
增量型空心轴编码器 |
|
 |
防爆型编码器 |
|
|
常用标准型号： |
常用特殊型号： |
|
AWI58H-0/5000
AWI58S121 R051-15
AWI90-126R086-360
AWI90S-123A031-1024
HW180S-1261R011-1024
HWI80S-1231R001-1000
AWI58X-014-1000
AWI58X-014-1000
HWI103S-2061R001-6
|
AWA90E-123A005CO-2048
AWA90S-123A005CO-2048
AWI 58S 082R011-1000
WITH FLANGE F3
AWI58S-107R013-2048
SWI58S-145R011-100
HWI 40S-0631R011
HWI.103.S.75.6.1R.01.1.1024 |
老型号：85-12362-××××
85-10231-××××
88-25326LR-×××× |
| |
|
TM-1110/900/128
CM310-141B-900-128
PH05570/3R/2250
0310-4005-0408
0310-4007-0408
21-211B4/200
28-281Z0.33/360
28-28804/1024
|
BS167W/2000
CB 03-106
CB IP30-100
S112AR.03/1440
SWA90X-004-16X12
SWA90X-004-19X128
TR2361RZ/980 V
X-5800.01/360 |
H6663Z.149/1000
GHM5 10596R1024
H17N30/9000
SWI158S-106R126-1000
H27G20.02/628
PR21310.26/1800
PR21330.68/600
PR61330.06/45
|
| |
PR-21630.28/300~85-12362/300~PR-71N1H.08/125
TN-1110/000/128~CM310-141B
H66240.26/800~H-66240/250
SWI158S-106R126-1000
SWI58S-145R011-100~AK
514/573R
100P
TM-1110/900/128~CM310-141B-900-128 |
|
|
|
|
增量型实心轴编码器
AWI 40 AWI 58 AWI 58H AWI 90 PA 02
|
增量型实心轴编码器
AWI 40
其广泛应用于普通工业。
单孔安装，非常方便。
机构小，密封性能好。
材料也可采用高等级钢。
每转输出脉冲数：1~2000
Pulse |
 |
|
电气参数
|
最大脉冲频率 |
25KHz |
|
工作温度 |
-20゜...+60℃ |
|
供电电压 |
1
1V.
.
.
.
24V
DC
+15% |
|
最大消耗电流 |
最大40mA（无负载） |
|
最大输出负载 |
30mA（每通道） |
|
残余纹波 |
最大± 5% UB |
|
|
|
供电电压 |
5V
DC
+5% |
|
最大消耗电流 |
最大40mA（无负载） |
|
最大输出负载 |
30mA（每通道） |
|
机械参数
|
法兰/外壳 |
铝 |
|
轴 |
不锈钢 |
|
轴
密 封 |
抗油污和海水侵蚀 |
|
轴
承 |
深沟球轴承 |
|
重 量 |
140g |
|
保护等级 |
IP 65 |
|
最大转速 |
6000
U/min |
|
转
矩 |
ca. 3 Ncm
|
|
轴 负 载 |
轴向 30
N,径向 20 N |
|

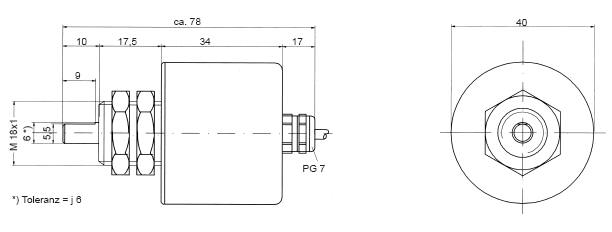

机械尺寸图

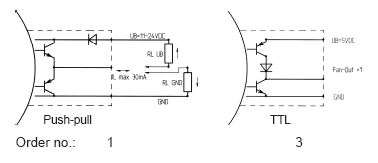

电气接口
↑TOP
|
增量型实心轴编码器
AWI
58
高密封性能保护。
尺寸紧凑，满足工业应用高要求，并达到国际标准。
材料也可采用高等级钢，用于极其恶劣的环境条件。
每转输出脉冲数：1~5000 Pulse
|
 |
|
电气参数
|
最大脉冲频率 |
50KHz |
|
工作温度 |
-20゜...+60℃ |
|
供电电压 |
1
1V.
.
.
.
24V
DC
+15% |
|
最大消耗电流 |
最大80mA（无负载） |
|
输出负载 |
30mA（每通道） |
|
残余纹波 |
最大± 5% UB |
|
|
|
供电电压 |
5V
DC
+5% |
|
最大输出负载 |
最大40mA（无负载） |
|
机械参数
|
法兰/ |
铝 |
|
外 壳 |
压铸锌 |
|
轴 |
不锈钢 |
|
轴
密 封 |
抗油污和海水侵蚀 |
|
轴
承 |
深沟球轴承 |
|
重 量 |
0.4kg |
|
保护等级 |
IP 65 |
|
最大转速 |
6000
U/min |
|
转
矩 |
ca. 3 Ncm
|
|
轴 负 载 |
轴向 15
N,径向 30 N |
|

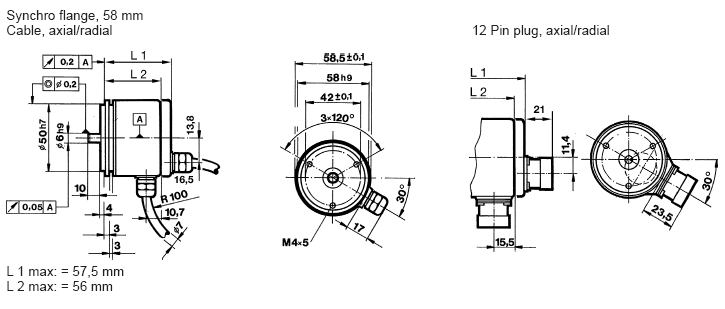

机械尺寸图

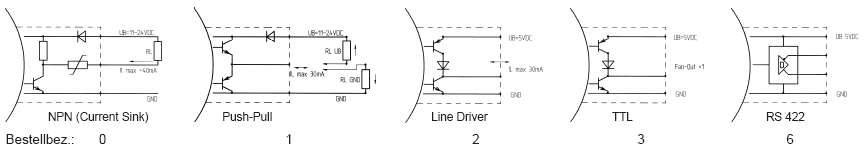

电气接口
↑TOP
|
增量型实心轴编码器
AWI 58H
防护等级：IP 65。
每转脉冲最大达到：10000脉冲/转。
频率：200KHz/互补型（Push
Pull）输出
300KHz/RS422输出。
每转输出脉冲数：1~10000 Pulse
|
 |
|
电气参数
|
供电电压 |
RS 422 ＋报警(R): 5 VDC ± 10%
或者 10....30 VDC |
|
互补型(K, I):
10....30 VDC |
|
最大消耗电流 |
40 mA (5
VDC), 60 mA (10 VDC), 30 mA
(24 VDC) |
|
输出回路
|
RS 422
(R): A, B, N, A–, B–, N–,
Alarm––––– |
|
互补型(K): A,
B, N, Alarm––––– |
|
反互补型(I): A–, B–, N–, Alarm– |
|
机械参数
|
轴 |
6mm/10mm |
|
轴 负 载
|
Ø 10 mm
径向 60 N / 轴向 40 N
|
|
Ø 6 mm
径向 40 N / 轴向 20 N |
|
运行速度 |
10000
min-1 |
|
转 矩 |
ca. 0.5
Ncm (IP65) |
|
保护等级（EN
60529） |
IP 65 |
|
工作温度 |
–10....+70° C |
|
储存温度 |
–25....+85° C |
|
抗振动（ICE 68-2-6） |
100
m/s2 (10....2000 Hz) |
|
耐热冲击（ICE 68-2-6） |
1000 m/s2
(6 ms) |
|
连 接 |
1,5 m 电缆
或 连接器 |
|
外 壳 |
铝 Ø 58
mm |
|
法
兰 |
S =
同步法兰, K = 夹紧法兰 |
|
重 量 |
ca. 360
g |
|

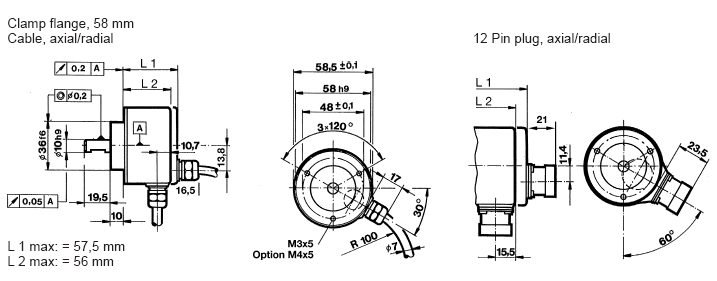

机械尺寸图

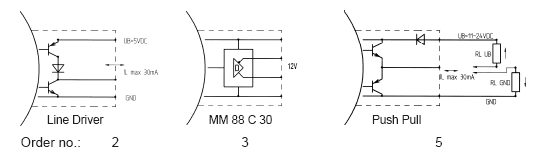

电气接口
↑TOP
|
增量型实心轴编码器
AWI 90
由于其尺寸结构，增量型实心轴满足高机械性能要求。
可应用于高机械压力的场合。
材料也可采用高等级钢。
每转输出脉冲数：1~5000
Pulse |
 |
|
电气参数
|
最大脉冲频率 |
100KHz |
|
工作温度 |
-20゜...+60℃ |
|
供电电压 |
1
1V.
.
.
.
24V
DC
+15% |
|
最大消耗电流 |
<80mA（无负载） |
|
溢出电流 |
30mA（每通道） |
|
残余纹波 |
最大± 5% UB |
|
|
|
供电电压 |
5V
DC
+5% |
|
最大消耗电流 |
<80mA（150mA，在线性差动75114或相似输出时） |
|
机械参数
|
法 兰 |
铝 |
|
外 壳 |
钢板 粉末涂层 |
|
轴 |
不锈钢 |
|
轴
密 封 |
抗油污和海水侵蚀 |
|
轴
承 |
深沟球轴承 |
|
重 量 |
1.2Kg |
|
保护等级 |
IP 65 |
|
最大转速 |
6000 U/min |
|
转
矩 |
ca. 5 Ncm |
|
轴 负 载 |
轴向 30 N,径向 50 N |
|

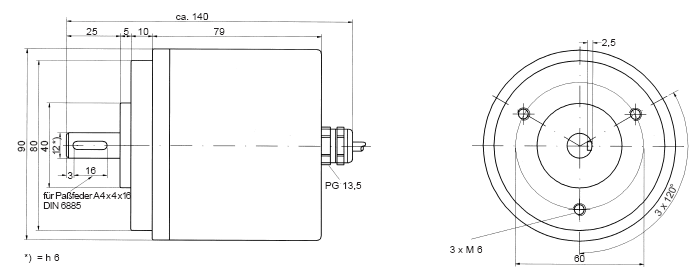

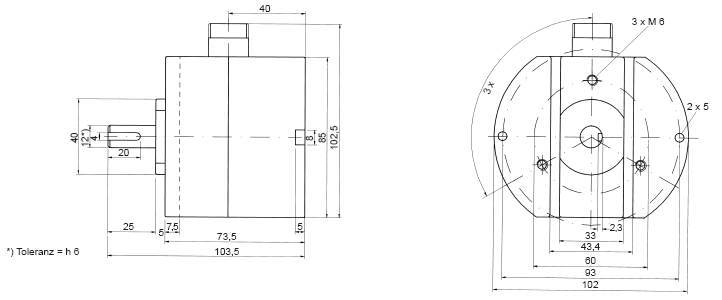

机械尺寸图

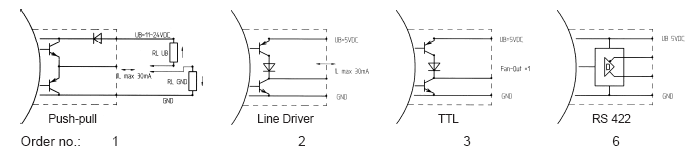

电气接口
↑TOP
|
增量型实心轴编码器
PA 02
轴径为12mm。
特殊优点：robost结构，并且转矩低。
每转输出脉冲数：1~5000
Pulse |
 |
|
电气参数
|
最大脉冲频率 |
100KHz |
|
工作温度 |
-20゜...+60℃ |
|
供电电压 |
1
1V.
.
.
.
24V
DC
+15% |
|
最大消耗电流 |
80mA（无负载） |
|
最大输出负载 |
30mA（每通道） |
|
残余纹波 |
最大± 5% UB |
|
|
|
供电电压 |
5V
DC
+5% |
|
最大消耗电流 |
最大40mA（无负载） |
|
机械参数
|
外 壳 |
压铸铝 |
|
轴 |
不锈钢 |
|
轴
密 封 |
抗油污和海水侵蚀 |
|
轴
承 |
深沟球轴承 |
|
重 量 |
140g |
|
保护等级 |
IP 54 |
|
最大转速 |
6000
U/min |
|
转
矩 |
ca. 3 Ncm
|
|
轴 负 载 |
轴向 30
N,径向 50 N |
|

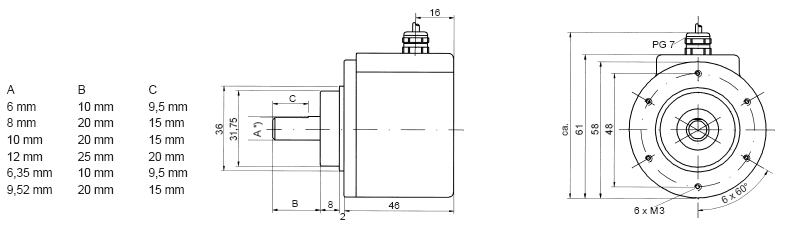

机械尺寸图
电气接口
 |
|
|
