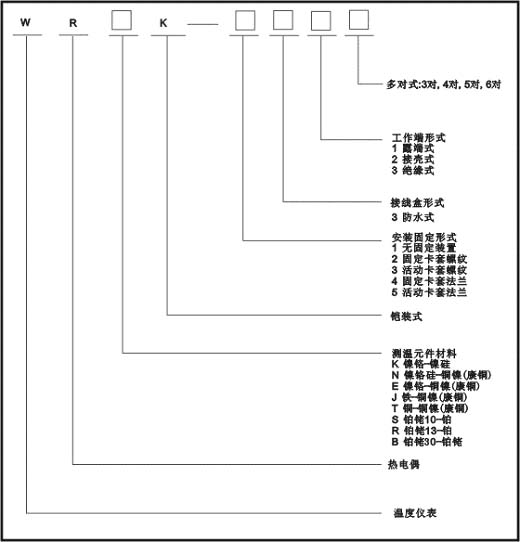

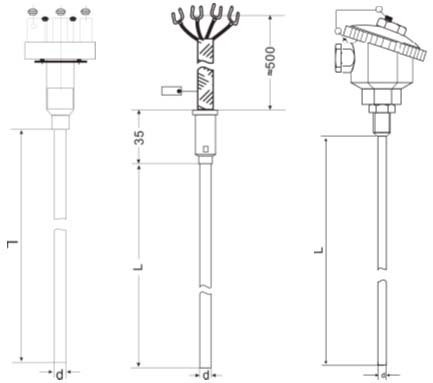

铂电阻温度传感器产品选型     热电偶选型样本 WRK系列铠装热电偶 一、 产品概述     铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点。它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表，记录仪和控制器配套使用，也可以作为装配式热电偶的感温元件，它可以直接测量各种生产过程中从0℃～800℃范围内的液体，气体介质及固体表面的温度。 二、工作原理     铠装热电偶的工作原理是:两种不同成分的导体两端经焊接,形成回路,直接测温端叫测量端,接线端叫参比端,当测量端和参比端存在温差时,就会在回路中产生热电流,接上显示仪表,仪表上就会指示出热电偶所产生的热电动势的对应温度值.     铠装热电偶的热电动势将随着测量端的温度升高而增长,热电动势的大小只和铠装热电偶材质以及两端温差有关,和热电极的长度,直径无关.     铠装热电偶的结构是由导体,绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成, 铠装热电偶产生主要由接线盒,接线端子和铠装热电偶组成基本结构,并配以各种安装固定装置组成.     铠装热电偶分绝缘式和接壳式两种. 三、主要技术指标 1、测温范围和准确度 类别 代号 分度号 套管外径mm 常用温度℃ 最高使用温度℃ 允许偏差△t 测量范围℃ 允差值 镍铬-铜镍 WREK E ≥￠3 600 700 0~700 ±2.5℃或±0.75%t 镍铬-镍硅 WRNK K ≥￠3 800 950 0~900 ±2.5℃或±0.75%t 铜-铜镍 WRCK T ≥￠3 350 400 ＜-200 未作规定 -40~350 ±1℃或±0.75%t 2、热响应时间 热响应时间 露端式 接壳式 绝缘式 套管直径（min） 2.0 0.3 0.4 0.5 3.0 0.4 0.6 1.2 4.0 0.5 0.8 2.5 5.0 0.7 1.2 4.0 6.0 0.8 2.0 6.0 8.0 1.0 4.0 8.0 四、型号表示 五、型号规格 1. 无固定装置式（陶瓷保护管）热电偶 名称 型号 分度号 工作端形式 单只镍铬-铜镍 WREK-101 WREK-121 WREK-131 WREK-181 WREK-187 WREK-191 E(EA-2) 绝缘式 WREK-102 WREK-122 WREK-132 WREK-182 WREK-188 WREK-192 接壳式 双只镍铬-铜镍 WREK2-121 WREK2-131 绝缘式 WREK2-122 WREK2-132 接壳式 单只镍铬-镍硅 WRNK-101 WRNK-121 WRNK-131 WRNK-181 WRNK-187 WRNK-191 K(EU-2) 绝缘式 WRNK-102 WRNK-122 WRNK-132 WRNK-182 WRNK-188 WRNK-192 接壳式 双只镍铬-镍硅 WRNK2-121 WRNK2-131 绝缘式 WRNK2-122 WRNK2-132 接壳式 单只铜-铜镍 WRCK-101 WRCK-121 WRCK-131 WRCK-181 WRCK-187 WRCK-191 T（CK） 绝缘式 WRCK-102 WRCK-122 WRCK-132 WRCK-182 WRCK-188 WRCK-192 接壳式 双只铜-铜镍 WRCK2-121 WRCK2-131 绝缘式 WRCK2-122 WRCK2-132 接壳式 2、固定卡套螺纹装置式铠装热电偶 名称 型号 分度号 工作端形式 单只镍铬-铜镍 WREK-201 WREK-221 WREK-231 WREK-281 WREK-291 E(EA-2) 绝缘式 WREK-202 WREK-222 WREK-232 WREK-282 WREK-292 接壳式 双只镍铬-铜镍 WREK2-121 WREK2-131 绝缘式 WREK2-122 WREK2-232 接壳式 单只镍铬-镍硅 WRNK-201 WRNK-221 WRNK-231 WRNK-281 WRNK-291 K(EU-2) 绝缘式 WRNK-202 WRNK-222 WRNK-232 WRNK-282 WRNK-292 接壳式 双只镍铬-镍硅 WRNK2-221 WRNK2-231 绝缘式 WRNK2-222 WRNK2-232 接壳式 单只铜-铜镍 WRCK-201 WRCK-221 WRCK-231 WRCK-281 WRCK-291 T（CK） 绝缘式 WRCK-202 WRCK-222 WRCK-232 WRCK-282 WRCK-292 接壳式 双只铜-铜镍 WRCK2-221 WRCK2-231 绝缘式 WRCK2-222 WRCK2-232 接壳式 3、可动卡套螺纹装置式热电偶 名称 型号 分度号 工作端形式 单只镍铬-铜镍 WREK-301 WREK-321 WREK-331 WREK-381 WREK-387 WREK-391 E(EA-2) 绝缘式 WREK-302 WREK-322 WREK-332 WREK-382 WREK-388 WREK-392 接壳式 双只镍铬-铜镍 WREK2-321 WREK2-331 绝缘式 WREK2-322 WREK2-332 接壳式 单只镍铬-镍硅 WRNK-301 WRNK-321 WRNK-331 WRNK-381 WRNK-387 WRNK-391 K(EU-2) 绝缘式 WRNK-302 WRNK-322 WRNK-332 WRNK-382 WRNK-388 WRNK-392 接壳式 双只镍铬-镍硅 WRNK2-321 WRNK2-331 绝缘式 WRNK2-322 WRNK2-332 接壳式 单只铜-铜镍 WRCK-301 WRCK-321 WRCK-331 WRCK-381 WRCK-387 WRCK-391 T（CK） 绝缘式 WRCK-302 WRCK-322 WRCK-332 WRCK-382 WRCK-388 WRCK-392 接壳式 双只铜-铜镍 WRCK2-321 WRCK2-331 绝缘式 WRCK2-322 WRCK2-332 接壳式 4、固定卡套法兰装置式铠装热电偶 名称 型号 分度号 工作端形式 单只镍铬-铜镍 WREK-401 WREK-421 WREK-431 WREK-481 WREK-491 E(EA-2) 绝缘式 WREK-402 WREK-422 WREK-432 WREK-482 WREK-492 接壳式 双只镍铬-铜镍 WREK2-421 WREK2-431 绝缘式 WREK2-422 WREK2-432 接壳式 单只镍铬-镍硅 WRNK-401 WRNK-421 WRNK-431 WRNK-481 WRNK-491 K(EU-2) 绝缘式 WRNK-402 WRNK-422 WRNK-432 WRNK-482 WRNK-492 接壳式 双只镍铬-镍硅 WRNK2-421 WRNK2-431 绝缘式 WRNK2-422 WRNK2-432 接壳式 单只铜-铜镍 WRCK-401 WRCK-421 WRCK-431 WRCK-481 WRCK-491 T（CK） 绝缘式 WRCK-402 WRCK-422 WRCK-432 WRCK-482 WRCK-492 接壳式 双只铜-铜镍 WRCK2-421 WRCK2-431 绝缘式 WRCK2-422 WRCK2-432 接壳式 5、可动卡套法兰装置式铠装热电偶 名称 型号 分度号 工作端形式 单只镍铬-铜镍 WREK-501 WREK-521 WREK-531 WREK-581 WREK-591 E(EA-2) 绝缘式 WREK-502 WREK-522 WREK-532 WREK-582 WREK-592 接壳式 双只镍铬-铜镍 WREK2-521 WREK2-531 绝缘式 WREK2-522 WREK2-532 接壳式 单只镍铬-镍硅 WRNK-501 WRNK-521 WRNK-531 WRNK-581 WRNK-591 K(EU-2) 绝缘式 WRNK-502 WRNK-522 WRNK-532 WRNK-582 WRNK-592 接壳式 双只镍铬-镍硅 WRNK2-521 WRNK2-531 绝缘式 WRNK2-522 WRNK2-532 接壳式 单只铜-铜镍 WRCK-501 WRCK-521 WRCK-531 WRCK-581 WRCK-591 T（CK） 绝缘式 WRCK-502 WRCK-522 WRCK-532 WRCK-582 WRCK-592 接壳式 双只铜-铜镍 WRCK2-521 WRCK2-531 绝缘式 WRCK2-522 WRCK2-532 接壳式
