DY2000智能桥路输入显示控制仪表
  一、主要特点
• 桥路输入，可接入应力传感器信号。
• 带峰值保持功能，可清除保持的峰值。
• 具有回零或去皮功能。
二、仪表型谱
|
型 谱 |
说 明 |
|
DY |
智能型仪表 |
| |
2 |
SMT+ 开关电源（ AC ： 85V~265V
50/60HZ ） |
| |
1 |
宽 ×
高 × 深：（ 160 × 80 × 115 ） mm |
|
2 |
（
80 × 160 × 115 ） mm |
|
6 |
（ 96 × 48 × 112 ） mm |
|
8 |
（ 48 × 96 × 112 ） mm |
|
9 |
（ 96 × 96 × 112 ） mm |
| |
RB |
桥路输入 |
|
RBG |
桥路输入 + 双光柱 * |
| |
|
缺省为无以下功能 |
|
F |
带峰值保持功能 |
|
Z |
带回零或去皮功能 |
| |
0 |
无以下功能 |
|
2 |
报警（
02 ） + 报警（ 03 ） |
|
5 |
报警（
02 ） + 报警（ 03 ） + （ 4~20 ） mA 变送输出（ 04 ）
|
|
6 |
报警（
02 ） + 报警（ 03 ） + （ 1~5 ） V 变送输出（ 04 ） |
|
9 |
用户特殊要求的输出 |
| |
|
缺省为
220VAC 供电 |
| D |
24V
DC 供电 |
* 双光柱的仪表仅有两种外形尺寸：（ 160 × 80 × 115 ） mm; （ 80 ×
160 × 115 ） mm
* 特殊要求请于厂家联系
三、 DY2000 桥路输入显示控制仪表接线图
|
|
DY2000智能双输入控制数字/光柱显示仪表
  一、主要特点
• 实现 A 、B 两路不同传感器信号输入。
• 具有单输入仪表的所有特点。
二、DY2000 双路输入控制仪表型谱
|
型 谱 |
说 明 |
| DY |
智能型仪表 |
| |
2 |
SMT+ 开关电源 （ AC ： 85V-265V
50/60Hz ） |
| |
1 |
宽
× 高 × 深： （ 16 0× 8 0× 115 ） mm |
|
2 |
（ 80 × 160 × 115 ） mm |
|
6 |
（ 96 × 48 × 112 ） mm |
|
7 |
（ 72 × 72 × 100 ） mm *
|
|
8 |
（ 48 × 96 × 112 ） mm |
|
9 |
（ 96 × 96 × 112 ） mm |
| |
E |
（ A 、 B ）双路信号输入 |
| GE |
（ A 、 B ）双路信号输入 + 双光柱 *
|
| |
00 |
A
路无输出 B 路无输出 |
|
11 |
A
路：上限报警（ 01 ） + 报警（ 02 ） B 路：报警（ 03 ） + 下限报警（
04 ） |
|
12 |
A
路：上限报警（ 01 ） + 报警（ 02 ） B 路：报警（ 03 ） + （
4~20 ） mA 变送（ 04 ） |
|
13 |
A
路：上限报警（ 01 ） + 报警（ 02 ） B 路：报警（ 03 ） + （ 1~5
） V 变送（ 04 ） |
| 22 |
A
路：（ 4~20 ） mA 变送（ 01 ） + 报警（ 02 ） B 路：报警（ 03
） + （ 4~20 ） mA 变送（ 04 ） |
| 23 |
A
路：（ 4~20 ） mA 变送（ 01 ） + 报警（ 02 ） B 路：报警（ 03
） + （ 1~5 ） V 变送（ 04 ） |
| 32 |
A
路：（ 1~5 ） V 变送（ 01 ） + 报警（ 02 ） B 路：报警（ 03 ）
+ （ 4~20 ） mA 变送（ 04 ） |
| 33 |
A
路：（ 1~5 ） V 变送（ 01 ） + 报警（ 02 ） B 路：报警（ 03 ）
+ （ 1~5 ） V 变送（ 04 ） |
| 41 |
通讯（
01 ） A 路：报警（ 02 ） B 路：报警（ 03 ） + 下限报警（ 04 ）
|
| 42 |
通讯（
01 ） A 路：报警（ 02 ） B 路：报警（ 03 ） + （ 4~20 ） mA
变送（ 04 ） |
| 43 |
通讯（
01 ） A 路：报警（ 02 ） B 路：报警（ 03 ） + （ 1~5 ） V
变送（ 04 ） |
| 52 |
通讯（
01 ） A 路：（ 4~20 ） mA 变送（ 02 ） B 路：报警（ 03 ） +
（ 4~20 ） mA 变送（ 04 ） |
| 63 |
通讯（
01 ） A 路：（ 1~5 ） V 变送（ 02 ） B 路：报警（ 03 ） + （
1~5 ） V 变送（ 04 ） |
| 99 |
用户特殊要求的输出 |
| |
□ |
□ |
输入信号选择见附表 |
| |
|
缺省为
220VAC 供电 |
|
D |
24V
DC 供电 |
| |
|
缺省为无附加 24VDC 馈电电源输出 |
|
P |
附加
24VDC 馈电电源输出 |
| |
|
缺省为不带串行通讯接口 |
|
2 |
RS232 串行通讯接口 |
|
4 |
RS485 串行通讯接口（带隔离） |
| |
M
|
Modbus 协议 |
* （ 72 × 72 × 100 ） mm 规格，订货时请向厂家咨询。
* A 路报警（ 02 ）， B 路报警（ 03 ）用户可自行组态为上限报警或下限报警。
* 双路输入带光柱的仪表仅有两种外型尺寸：（ 160 × 80 × 115 ） mm （ 80 ×
160 × 115 ） mm
附表：输入信号编码
 A
路
B 路 |
电偶 |
电阻 |
毫伏 |
远传压力 |
电流 |
电压 |
其它 |
|
电偶 |
11 |
12 |
13 |
14 |
16 |
18 |
19 |
|
电阻 |
|
22 |
23 |
24 |
26 |
28 |
29 |
|
毫伏 |
31 |
32 |
33 |
34 |
36 |
38 |
39 |
|
远传压力 |
|
42 |
43 |
44 |
46 |
48 |
49 |
|
电压 |
|
|
|
|
86 |
88 |
89 |
|
电流 |
|
|
|
|
66 |
68 |
69 |
|
其它 |
91 |
92 |
93 |
94 |
96 |
98 |
99 |

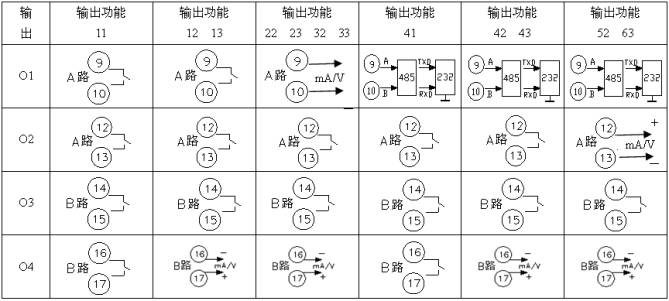

• DY2000 双路输入控制仪表接线图

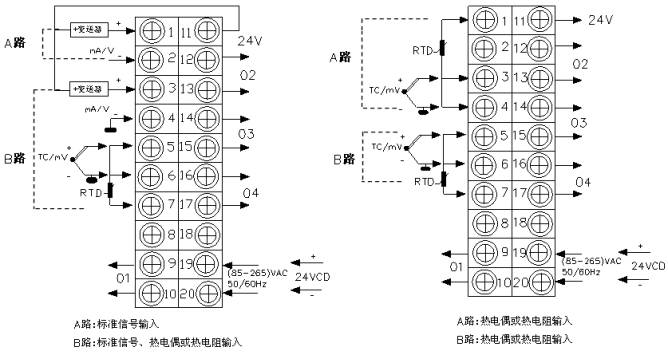

• 输入接线图
2、 输出接线图
 |
|
 |
|
