3351DP/GP型带远传装置变送器
 3351DP/GP变送器带上远传密封装置后变成为远传差压或压力变送器,远传变送器可避免被测介质和变送器的隔膜片直接接触。
适用范围
• 被测介质对变送器接头和敏感元件有腐蚀作用；
• 需要将高温被测介质与变送器隔离；
• 被测介质中有固体悬浮物或高粘度易堵塞变送器
接头和压力容室；
• 被测介质用引压管引出易固化或结晶；
• 更换被测介质需要冲洗而不容交混；
• 必须保持卫生条件，防止污染。
测量范围： 0~6KPa-0~10MPa
提供多种结构材料，远传装置组件焊接结构可靠性强。充液腔低容积设计，减少温度影响，根据用户要求，内充普通硅油使用温度范围为-40~+149℃；内充高温硅油使用温度范围为15-315℃,祥见表23.
远传装置工作压力上限是用户选择远传装置的额定值；工作压力不得低于3.5KPa（绝对压力）。对于腐蚀介质，选择隔离膜片材料参见表25（仅作用户选用时参考）。
带远传装置的差压 /压力变送器选型表
|
3351DP/GP |
远传差压、压力变送器 |
|
|
|
代码 |
量程范围 |
|
4 |
0-6.2~37.4 |
|
5 |
0-31.1~186.8 |
|
6 |
0-117~690 |
|
7 |
0-345~2068 |
|
8 |
0-1170~6890 |
|
|
|
代码 |
输出 |
|
E |
4~20mADC
普通型 阻尼可调 |
|
S |
4~20mADC
智能型 带HATR协议 |
|
|
|
代码 |
法兰接头 |
隔离膜片 |
|
12 |
碳钢镀镍 |
316L不锈钢 |
|
22 |
316不锈钢 |
316L不锈钢 |
|
|
|
S1 |
一个远传装置 |
根据表16-21订货 |
|
S2 |
二个远传装置 |
|
|
|
代码 |
附 加 功 能 |
|
M1 |
0~100%线性指示表 |
|
M3 |
3
1/2LED数字显示器 |
|
M4 |
3
1/2LED数字显示器 |
|
M5 |
4位LCD或LED数字显示器 |
|
B1 |
管装弯支架 |
|
B2 |
板装弯支架 |
|
B3 |
管装平支架 |
|
d |
隔爆型
dIIBT4 |
|
i |
本安型
iaIICT6 |
|
|
|
|
3351DP/GP 4
E 22 S2 M1B1
 选型举例
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|

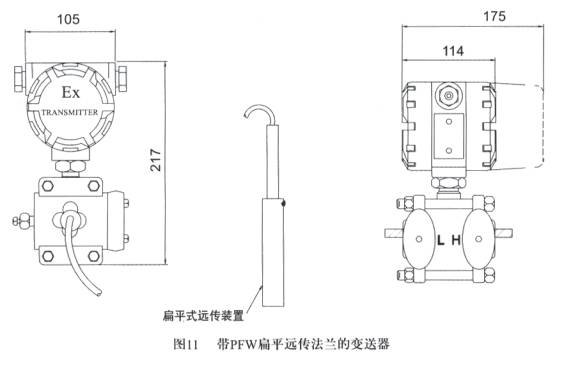

扁平式远传装置订货规格表 表16
|
1199PFW |
扁平式远传装置 |
|
|
|
代码 |
型式 |
|
11 |
标准3″-150lb |
|
|
|
代码 |
远传装置膜片材料 |
|
A |
316L不锈钢
|
|
B |
哈氏C-276 |
|
C |
钽 |
|
|
|
代码 |
壳体材料 |
|
11 |
316L不锈钢 |
|
|
|
|
1199PFW 11
A 11
选型举例 |
| |
|
|
|
|
|
|
|
|

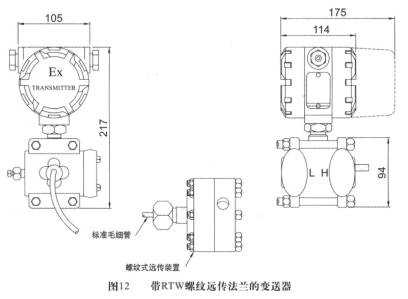

螺纹安装式远传装置订货规格表 表17
|
1199RFW |
螺纹安装式远传装置（最大工作压力10MPa） |
|
|
|
代码 |
冲洗备用孔 |
|
11 |
无 |
|
21 |
有 |
|
|
|
代码 |
远传装置膜片材料 |
|
A |
316L不锈钢 |
|
B |
哈氏C-276 |
|
C |
钽 |
|
|
|
代码 |
结构材料 |
|
11 |
上套为316不锈钢，安装环为碳钢镀锌，垫圈为石棉或氟橡胶、丁腈橡胶 |
|
31 |
上套为316不锈钢，安装环为316不锈钢，垫圈为石棉或氟橡胶、丁腈橡胶 |
|
|
|
代码 |
下套材料 |
|
A |
316不锈钢 |
|
B |
哈氏合金C |
|
|
|
代码 |
引压连接孔 |
|
13 |
NPT1/2锥管螺纹 |
|
|
|
|
1199RTW 21 A
11 A 13 选型举例 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
插入筒式远传装置订货规格表 表18
|
1199EFW |
插入筒式远传装置 |
|
|
|
代码 |
插入直径和拉液部分材料 |
|
11 |
（3″）66mm
316不锈钢 |
|
12 |
（3″）66mm
哈氏合金（特殊定货） |
|
13 |
（4″）89mm
316不锈钢 |
|
14 |
（4″）89mm
哈氏合金（特殊定货） |
|
|
|
代码 |
远传装置膜片材料 |
|
A |
316L不锈钢
只适用于11、13代码 |
|
B |
哈氏C-276
只适和于12、14代码 |
|
C |
钽 |
|
|
|
代码 |
插入筒长度 |
|
20 |
50mm |
|
40 |
100mm |
|
60 |
150mm |
|
|
|
代码 |
法兰材料和额定压力 |
|
A11 |
碳钢镀锌，最大工作压力2.5MPa |
|
A12 |
碳钢镀锌，最大工作压力5MPa（不推荐） |
|
|
|
|
1199EFW 11
A 60 A11
选型举例 |
| |
|
|
|
|
|
|
|
|
|
|

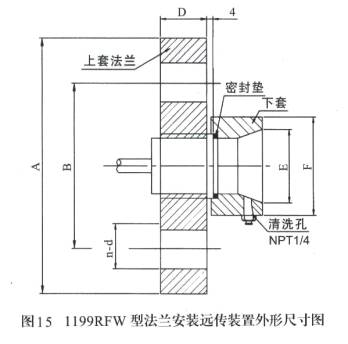

法兰安式远传装置订货规格表 表19
|
1199RFW |
法兰安装式远传装置 |
|
|
|
代码 |
冲洗备用孔 |
|
11 |
无 |
|
21 |
有 |
|
|
|
代码 |
远传装置膜片材料 |
|
A |
316L不锈钢 |
|
B |
哈氏C-276 |
|
C |
钽 |
|
|
|
代码 |
结构材料 |
|
11 |
上套为316不锈钢，安装环为碳钢镀钢，垫圈为石棉或氟橡胶、丁腈橡胶 |
|
31 |
上套为316不锈钢，安装环为316不锈钢，垫圈为石棉或氟橡胶、丁腈橡胶 |
|
|
|
代码 |
下套尺寸 |
最在工作压力（38℃） |
下套材料 |
|
A21 |
1″ |
2.5MPa |
316SST（推荐） |
|
B21 |
1″ |
2.5MPa |
哈氏C-276 |
|
E21 |
1″ |
2.5MPa |
碳钢镀锌 |
|
A41 |
1 1/2″ |
2.5MPa |
316SST（推荐） |
|
B41 |
1 1/2″ |
2.5MPa |
哈氏C-276 |
|
E41 |
1 1/2″ |
2.5MPa |
碳钢镀锌 |
|
A51 |
2″ |
2.5MPa |
316SST |
|
B51 |
2″ |
2.5MPa |
哈氏C-276 |
|
E51 |
3″ |
2.5MPa |
碳钢镀锌 |
|
A71 |
3″ |
2.5MPa |
316SST |
|
B71 |
3″ |
2.5MPa |
哈氏C-276 |
|
E71 |
3″ |
2.5MPa |
碳钢镀锌 |
|
A22 |
1″ |
5MPa |
316SST |
|
B22 |
1″ |
5MPa |
哈氏C-276 |
|
E22 |
1″ |
5MPa |
碳钢镀锌 |
|
A42 |
1 1/2″ |
5MPa |
316SST |
|
B42 |
1 1/2″ |
5MPa |
哈氏C-276 |
|
E42 |
1 1/2″ |
5MPa |
碳钢镀锌 |
|
A52 |
2″ |
5MPa |
316SST |
|
B52 |
2″ |
5MPa |
哈氏C-276 |
|
E52 |
2″ |
5MPa |
碳钢镀锌 |
|
A72 |
3″ |
5MPa |
316SST |
|
B72 |
3″ |
5MPa |
哈氏C-276 |
|
E72 |
3″ |
5MPa |
碳钢镀锌 |
|
|
|
|
1199RFW 21 A
11 A21
选型举例 |
| |
|
|
|
|
|
|
|
|
|
|
|
|

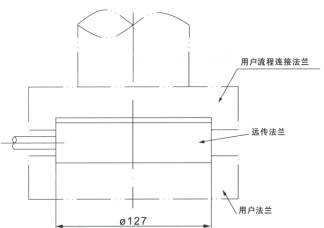

图 13 PFW型扁平式远传装置（标准3″,工作压力2.5MPa）

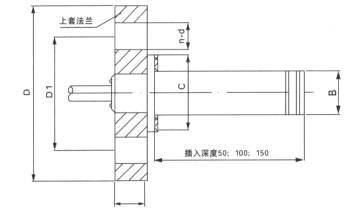

图 14 EFW型插入筒式远传装置（标准3″,工作压力2.5MPa）
（插入深度 50、100、150mm的型号分别标注为20、40、60）
上图中 D、D1、n、d、A、B尺寸 表20
|
法兰尺寸 mm |
螺栓孔 |
|
标准法兰尺寸 |
外径
D |
厚度
A |
B |
C |
数目
n |
直径
d（mm） |
分布直径
D（mm） |
|
3″ |
190 |
24 |
66 |
127 |
4 |
19 |
152 |
|
4″ |
229 |
24 |
89 |
157 |
8 |
19 |
191 |
注：用户不注明时我公司以ANSI标准3″150lb安装法兰供货
上套法兰尺寸 表21
|
公称管径
（英寸） |
公称压力
（ lb/MPa） |
外径
A |
厚度
D |
螺孔中心距 B |
螺孔数量 n |
栓孔直径 d |
直径
E（mm） |
直径
F（mm） |
|
1 |
150/2 |
108 |
14.3 |
79.4 |
4 |
16 |
26.9 |
66.5 |
|
300/5 |
124 |
17.2 |
88.9 |
4 |
20 |
|
1-1/2 |
150/1 |
127 |
17.2 |
98.4 |
4 |
16 |
41.9 |
78.74 |
|
300/5 |
156 |
20.7 |
114.5 |
4 |
23 |
|
2 |
150/2 |
152 |
19.1 |
120.6 |
4 |
20 |
52.5 |
95.25 |
|
300/5 |
165 |
22.2 |
127.0 |
8 |
20 |
|
3 |
150/2 |
191 |
23.8 |
152.4 |
4 |
20 |
79 |
127 |
|
300/5 |
210 |
25.5 |
168.3 |
8 |
23 |
|
4 |
150/2 |
229 |
23.8 |
190.5 |
8 |
20 |
103 |
157.2 |
|
300/5 |
254 |
31.8 |
200 |
8 |
23 |
毛细管订货规格 表22
|
CAP
c |
材质304、尺寸Ф3*1 |
|
|
|
代码 |
毛细管长度 |
|
15 |
1.5m |
|
30 |
3.0m |
|
45 |
4.5m |
|
60 |
6.0m |
|
75 |
7.5m |
|
|
|
代码 |
保护套管 |
|
不注 |
铠装 |
|
A |
304PVC-护套，铠装304 |
|
|
|
|
CAP 45
A 选型举例 |
|
|
|
45
简化举例 |
| |
|
|
|
|
|
|
充灌液特性
|
代码 |
充灌液① |
温度范围℃ |
密度（ g/cm3） |
温度膨胀系统 |
25℃时粘度（mPa·S） |
|
不注 |
普通硅油 |
-40~149 |
0.934 |
0.00108 |
＜ 20 |
|
F |
高温硅油② |
15~315 |
1.07 |
0.00053 |
44~50 |
|
S |
惰性填充液（氟油） |
-45~205 |
1.85 |
0.000864 |
65 |
 注：①在真空场合温度极限降低；
②如果压力超过 590KPa，温度方可使用到315℃；反之则低于315℃；
③选型代码写在毛细管代码后面：例： 3051DP4E22S2M1B3或RFW21A11A-30S
3351变送器与三阀组安装要求
1、为避免变送器单端受压造成过载损坏，在变送器现场的高低压接口之间，建议加装三阀组，连接方式参考右图。测量前，先打开T2,再顺序打开T3、T1,等管道压力稳定后，关闭T2,即可进行差压或流量栓测。（T4、T5为泄放阀）
2、变送器最好选用水平安装形式，其它开式安装可能会影响零点输出。 |
