变送器馈电

24VDC/50mA

传感器馈电

恒压,恒流可调整

采样速度

18次/秒

非线性误差

≤0.1%

输入信号

4—20mA,0—20mA,0—10mA,1—5V,0—5V,0—10V(变送器类) 0—5—1000mV(传感器类)

变送输出

完全隔离型 0/1—5VDC,0—10/20mADC,4—20mADC

显示方式

13mm(0.5英寸)六位超高亮红色数码管

指示灯

上上限、上限、下限、下下限、kPa、MPa、m

最大显示

测量值加“基点”值后可显示-19999~999999

通信接口

RS485/RS232

供电电源

85—420VAC/47—63Hz

消耗功率

< 8W

控制触点容量

250VAC /7A（阻性负载） 30VDC /7A（阻性负载）

控制点数量

4NO(常开)+4NC(常闭)干触点

稳定性

≤±0.5%/年

变送输出精度

≤0.5%

环境温度

-10℃—60℃

环境湿度

< 90%

储存温度

-40—80℃

开孔尺寸

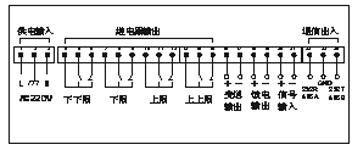

背面接线端子

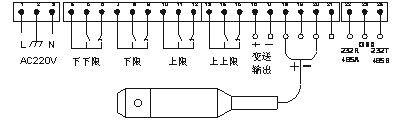

两线制4～20mA变送器

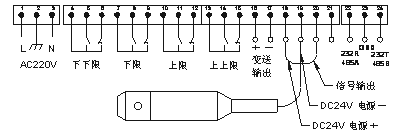

三线制4～20mA变送器

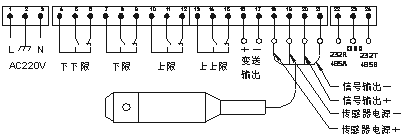

电桥传感器差分信号

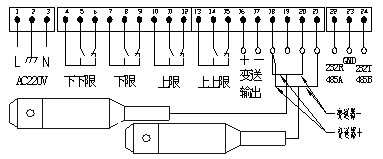

双4～20mA变送器

DCB9418

型测控仪

代号

输入信号形式

E

电流输出型变送器（4～20mA/0～10mA/0～20mA）

F

电压输出型变送器（1～5V/0～5V/0～10V）

V

0～1000mV电桥输出型压阻式压力传感器

代号

功能

A

单显

B

显示+声光报警

C

显示+声光报警+上、下限控制

D

显示+报警+上上、上、下、下下限控制

代号

输出信号形式

缺省为无输出

Ⅰ

4—20mA

Ⅱ

1—5V

Ⅲ

0—5V

Ⅳ

0—20mA

Ⅴ

RS232接口

Ⅶ

RS485接口

代号

单位显示

kPa

千帕

MPa

兆帕

m

米水柱高度

DCB9418

E

A

Ⅰ

m

选型提示：

1、产品的控制点在现场可以设置，也可在订货时说明，由厂家设置。
2、数字通信端口具有RS232和RS485数字接口，采用ASCⅡ码传输方式。
