XM-UHZ-31
系列磁翻板液位计
 一、产品概述：
XM-UHZ-31
系列磁翻柱液位计是根据浮力原理和磁性耦合作用研制而成。可用于检测各种塔、罐、槽、球形容器和锅炉等设备的介质液位。该系列磁翻柱液位计显示部分不与液体介质直接接触，在任何情况下都非常安全、可靠、耐用，优其适用于高温、高压、高粘度、有毒、有害、强腐蚀性介质，磁翻柱液位计配上液位控制开关或电远传装置，可实现液位或界面的上、下限液位报警、控制或联锁，广泛适用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
二、主要特点：
• 翻柱外壳采用聚酯及高温陶瓷，不退色、耐高温。
•
指示新颖，测量范围大，读数直观、醒目，观察指示器的方向可根据用户需要 改变角度。
• 指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。
• 耐腐蚀、无需电源、防爆性能好。
• 浮子磁钢采用永不退磁的进口钐钴材料，长期在高温高压情况下可靠运行。
三、技术指标：
• 测量范围： 0.3 ～ 15m( 侧 ) ； 0.3—6.0m(
顶、底 )
• 准确度： ±10mm
• 翻柱直径 :10mm
• 工作压力： ≤4.0MPa(4.0MPa 以上可另行设计 )
防腐型 ≤0.6MPa
• 介质温度： -20—+250 ℃ ( 特殊要求要达 350 ℃ )
• 介质粘度： ≤0.4Pa·S
，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。 ( 顶装
≤2.0Pa·S)
• 介质密度： ≥0.45g/cm3
• 介质密度差： ≥0.15g/cm3( 测量界位 )
• 环境振动：频率 ≤25Hz, 振幅 ≤0.5m
• 跟随速度： ≤0.08m/s
• 连接法兰：侧装： DN20,PN1.0,GB9119-88( 常规
) ，对高压型连接法兰采用 HG20595-97 带颈对焊连接 , 法兰为 PN4.0,PN6.5 或
PN10, 密封面形式凹面或凸面，特殊要求可在订货时注明。顶 / 底装： DN
125(PN1.0);DN150 、 DN200(PN2.5) 法兰标准为： GB9119-88
XM-UHZ-31 系列磁翻柱液位计 ( 一 )
顶装式选型表（一）
|
XM-UHZ-31 系列磁翻柱液位计 (
侧装型 ) |
适用介质条件
|
法兰 |
|
型号 |
结构特点 |
量程 (mm) |
温度 ( ℃ ) |
压力
（ Mpa ） |
密度
（ K/cm3 ） |
粘度（ Pa.s ） |
DN
(mm) |
PN
(mm) |
|
C1 |
标准型 |
300-8000 |
-20-150 |
0-4.0 |
0.5 ～ 2 |
≤0.04 |
20 |
1.0,1.6 |
|
C2 |
高压型 |
2.45-9.6 |
0.5 ～ 2 |
≤0.04 |
20 |
2.5,4.0 |
|
C3 |
高温型、高压型 |
-20-350 |
0.5 ～ 2 |
≤0.04 |
20 |
6.3,10 |
|
C4 |
液氨、液化石油气专用型 |
300-1500 |
-20-150 |
0-4.0 |
0.45 ～ 0.7 |
≤0.05 |
20 |
2.5 |
|
C5 |
耐腐型 00Cr17Ni14Mo2(316L) |
300-8000 |
-20-350 |
0.5 ～ 2 |
≤0.04 |
20 |
1.6 |
|
C6 |
防腐型 (PP) |
300-5000 |
20-100 |
0-0.6 |
0.5 ～ 2 |
≤0.04 |
25 |
1.0 |
|
C7 |
防腐型 (PVC) |
20-60 |
0-0.5 |
0.5 ～ 2 |
≤0.04 |
25 |
1.0 |
|
C8 |
防腐型（ ABS ） |
20-60 |
0-0.6 |
0.5 ～ 2 |
≤0.04 |
25 |
1.0 |
|
C9 |
防腐型 ( 不锈钢内衬 PP) |
300-1500 |
-20-100 |
0-1.0 |
0.5 ～ 2 |
≤0.04 |
25 |
1.6 |
|
C10 |
防腐型 ( 不锈钢内衬 PTFE) |
300-6000 |
-20-200 |
0-1.0 |
0.5 ～ 2 |
≤0.05 |
25 |
1.0 |
|
C11 |
食品专用型（ 1Cr18Ni9Ti ） |
300-1500 |
-20-200 |
0-1.6 |
0.5 ～ 2 |
≤0.05 |
20 |
1.6 |
|
C12 |
蒸气夹套高粘度介质型（ 1Cr18Ni9Ti ）
|
-20-150 |
0-1.0 |
0.5 ～ 2 |
≤0.05 |
25 |
1.0 |
顶（ D ）、底（ B ）装式选型表一
|
XM-UHZ-31 系列磁翻柱液位计 (
侧装型 ) |
适用介质条件
|
法兰 |
|
型号 |
结构特点 |
接液材质 |
量程 (mm) |
温度 ( ℃ ) |
压力
（ Mpa ） |
密度
（ K/cm3 ） |
粘度（ Pa.s ） |
DN
(mm) |
PN
(mm) |
|
D(B)1 |
不锈钢护柱式 |
1Cr18Ni9Ti
0Cr19Ni9(304) |
300 ～ 4000 |
300 ～ 4000 |
0-4.0 |
0.65 ～ 2 |
≤0.5 |
150 200 |
根
据
客
户
要
求 |
|
D(B)2 |
不锈钢护管式 |
300 ～ 4000 |
300 ～ 4000 |
0-4.0 |
0.65 ～ 2 |
≤0.5 |
150 200 |
|
D(B)3 |
碳钢护管 |
碳钢 |
300 ～ 4000 |
300 ～ 4000 |
0-4.0 |
0.65 ～ 2 |
≤0.5 |
150 200 |
|
D(B)4 |
防腐护柱式 |
ABS 、 PP |
300 ～ 6000 |
300 ～ 6000 |
0-4.0 |
0.5 ～ 2 |
≤0.6 |
150 200 |
|
D(B)5 |
适合高粘度颗粒专用型 |
1Cr18Ni9Ti |
300 ～ 4000 |
300 ～ 4000 |
0-0.6 |
0.65 ～ 2 |
≤1.5 |
200 |
|
D(B)6 |
特殊防腐型 |
316L Ti |
300 ～ 4000 |
300 ～ 4000 |
0-4.0 |
0.65 ～ 2 |
≤0.5 |
200 |

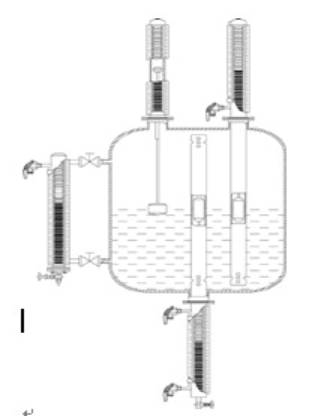

附：仪表安装示意图
附：仪表接液材质参考表
|
代号 |
名称 |
适用范围 |
|
PVC |
聚氯乙烯 |
水、污水、轻微的腐蚀性液体 |
|
PP |
聚丙烯 |
耐酸、碱、油脂、油和油剂 |
|
PTFE |
聚四氟乙烯 |
耐所有化学品 |
|
PVDF |
聚偏氟乙烯 |
耐油和油脂、酸、碱、溶剂 |
|
PUR |
聚氨脂 |
耐燃料、热油和含油的液体 |
|
PA |
聚酰胺 |
耐油、油脂、溶剂 |
UHZ-628 系列磁翻柱液位计 ( 二 )
选型表（二）
|
XM-UHZ-31□□ （表一系列型号）
|
|
|
N |
不配排污阀 |
排污装置
（用于侧装） |
|
Y |
底部配排污阀（压力超过 6.4Mpa, 无排污阀）
|
|
|
N |
无液位报警开关 |
控制功能 |
|
H |
高位报警、控制、记忆开关 |
|
L |
低位报警、控制、记忆开关 |
|
Y |
高、低位报警、控制、记忆开关 |
|
T |
用户特殊要求 |
|
|
N |
无远传变送器装置 |
远传功能 |
|
Y |
配远传变送器输出，二线制 4-20mADC |
|
|
P |
普通防水型 |
防爆要求 |
|
B |
本制安全型 ib Ⅱ CT4, 可配齐纳安全栅或
IS4041-Ex 隔离栅 |
|
D |
隔爆 d Ⅱ BT4 |
|
|
N |
不配远传显示仪表 |
配二次仪表 |
|
P |
配普通数字显示仪表 |
|
B |
配报警控制数字显示仪表 |
|
C |
配调节、报警数字显示仪表 |
|
Z |
配光柱显示报警控制仪表 |
|
T |
有户特殊要求 |
|
|
H= |
测量范围 (mm) （侧装式等于安装间距） |
测量指标 |
|
|
L = |
插入深度 L(mm)( 顶 / 底装 ) |
|
|
ρ= |
介质密度 (g/cm3) |
|
|
-D |
开口常压容器 |
|
- |
工作压力 (MPa) |
|
|
- |
工作温度（ ℃ ） |
|
X M-UHZ-628C1- |
Y |
N |
N |
P |
N |
1000 |
|
1.0 |
D |
20 |
选型举例 |
注：仪表选型须知
1 选型时 , 先按所需对照 “ 选型表一 ”
中列举的主要技术参数选定系列型号 , 再按表二选用所配套仪表及附件。
2 过程连接法兰均采用国标 GB
管制法兰标准制造。特殊要求可在订货时商洽。
3 防腐型液位计公称压力 ≤0.6MPa ，高于 1.0MPa
需特殊定货。
4 蒸汽夹套型安装法兰同普通型。夹套连接为 G3/4" 内螺纹接头或
DN20,PN1.0MPa 平面法兰 , 订货时任
|
