　 SCA100T SCA103T SCA61T SCA60C AT201-SC AT201-SC001 电流输出倾角传感器          模拟电压倾角传感器 倾角传感器模块 SCA121T

系列OEM板倾角传感器模块

特点：
•  硅微机械传感器测量以水平面为参考面的双轴倾角变化。

•  输出角度以测量基准面为参考，测量基准面出厂时被校准。

•  倾角变化以数据方式输出，接口形式包括 RS232、电压等多种方式。

优势、应用

产品包含无温度补偿和内置温度补偿两种系列，内置温度补偿型号根据内置温度传感器的变化修正传感器温度漂移。

民用领域应用
军用领域应用
传感器角度响应速度从 4次/秒到12.8次/秒。具有5阶滤波器，用户根据需要设置，平衡选择角度稳定性和倾角响应速度的关系。
•  四轮定位用
•  定向卫星通讯天线的俯仰角测量
•  船舶航行姿态测量
•  盾构顶管应用
•  大坝检测；地质设备倾斜监测
•  火炮炮管初射角度测量

•  雷达车辆平台检测

•  卫星通讯车姿态检测

产品型号表以及资料下载

型号

接口

输入电压

温度范围

温度补偿

说明

AT201-SC232-EBB

RS232

9-15V

-40 ℃ -85 ℃

无

双轴

AT201-SC232-CBB

RS232

9-15V

0 ℃ -70 ℃

无

双轴

AT101-SC232-CBB

RS232

9-15V

0 ℃ -70 ℃

无

单轴

LAMA

电压输出

12V 或者 5V

-40 ℃ -85 ℃

有

双轴

由于OEM板牵系到较多的改动的地方，更多的是依据用户的要求来改制，输出尺寸等都有较大的出入，请有该相关需求的用户和我们的工程师实时沟通以获取最新资料，同时，一些应用已经比较成熟的OEM板的倾角传感器您也可以通过email直接获取资料。

倾角传感器
产品图片 产品名称/型号 产品简单介绍
倾角传感器SCA61T SCA61T 倾角传感器SCA61T
SCA61T
倾角传感器SCA610 SCA610 倾角传感器SCA610
SCA610
SCA103T倾角传感器 SCA103T SCA103T倾角传感器
SCA103T
SCA100T倾角传感器 SCA100T SCA100T倾角传感器
SCA100T
SCA620系列加速度倾角传感器 SCA620 SCA620系列加速度倾角传感器
SCA620
SCA3100-D01三轴数字SPI接口加速度传感器 SCA3100-D01 SCA3100-D01三轴数字SPI接口加速度传感器
SCA3100-D01
SCA2120-D05双轴数字SPI接口加速度传感器 SCA2120-D05 SCA2120-D05双轴数字SPI接口加速度传感器
SCA2120-D05
SCA3100-D01三轴数字SPI接口加速度传感器 SCA3100-D01 SCA3100-D01三轴数字SPI接口加速度传感器
SCA3100-D01
SCA2100-D01双轴数字SPI接口加速度传感器 SCA2100-D01 SCA2100-D01双轴数字SPI接口加速度传感器
SCA2100-D01
SCA830-D01单轴数字SPI接口加速度传感器 SCA830-D01 SCA830-D01单轴数字SPI接口加速度传感器
SCA830-D01
SCA820-D03单轴数字SPI接口加速度传感器 SCA820-D03 SCA820-D03单轴数字SPI接口加速度传感器
SCA820-D03
SCA810-D01单轴数字SPI接口加速度传感器 SCA810-D01 SCA810-D01单轴数字SPI接口加速度传感器
SCA810-D01
SCA1000和SCA1020系列加速度倾角传感器 SCA1000和SCA1020 SCA1000和SCA1020系列加速度倾角传感器
SCA1000和SCA1020

　

　

产品型号 产品名称 简要说明 　
NS-2 详细资料请下载技术文档 　
NS-45-VI 倾角传感器 详细资料请下载技术文档 　
NS-45-V 倾角传感器 详细资料请下载技术文档 　
NS-45-P 倾角传感器 详细资料请下载技术文档 　
NS-45-P2 倾角传感器 详细资料请下载技术文档 　
NS-45-E2 倾角传感器 详细资料请下载技术文档 　
NS-25 倾角传感器 详细资料请下载技术文档 　
NS-15 倾角传感器 详细资料请下载技术文档 　
NS-5-v2 倾角传感器 详细资料请下载技术文档 　
NS-5-P 倾角传感器 详细资料请下载技术文档 　
NS-5-E2 倾角传感器 详细资料请下载技术文档 　
NS-5-E 倾角传感器 详细资料请下载技术文档 　
NS25-E2 倾角传感器 详细资料请下载技术文档 　
CXTLA01-CXTLA02 倾角传感器 模拟输出 　
CXTILT02E-EC 倾角传感器 数字输出 　
CXTD02 倾角传感器 数字输出 　
CXTA01-CXTA02 倾角传感器 模拟输出 　

　

角度传感器，角位移传感器
    角度传感器：适合各种工业机械，摩托车，和民用上的应用。价格便宜，性能稳定。我公司提供各种技术服务并可集成各种应用系统。

角度传感器介绍：

此系列角度传感器测量范围从10度一直到120度。测量原理是非接触（利用霍尔效应）。该产品有短路保护功能。连接器采用3个引脚的密封形式，而没有采用机械形式。

选型说明：

型号表：424 (1)(2)(3)(4)(5)(6)(7)(8)

(1)．EMC标准     A：摩托工业(200V/m)

B：一般工业(10 V/m)

(2)．支撑结构      0：平面支撑

1：球形支撑

(3)：输出信号      0：1-5V

1：4-20Ma

6：0.5-4.5比例输出

7：0.5-4.5输出。

(4)：封装材料A：PBT

(5)(6)(7)：测量范围，三位数值为测量角度范围

              例如：070表示测量范围是70度

(8)：B



产品系列
详细说明
424 A（B）系列
角度范围最大到120度，各种输出，IP67
424 N（U）系列
角度范围最大到160度，各种输出，IP67

角度传感器参数表：

型号

工作电压

输出形式

消耗电流

分辨率

电阻

中心位置

反极性保护

424 A10…

10-30V

1-5V

12V：18mA

0.1º

>20kΩ

3V

有

424 A11…

10-30V

4-20mA

8.5V：35mA

0.1º

*

12mA

有

424 A12…

8.5V

1-5V

12V：18mA

0.1º

200Ω

3V

有

424 A16…

4.5-5.5V

0.5-4.5V比例

5V：8mA

0.1º

>20kΩ

典型2.5V

无

424 A17…

10-30V

0.5-4.5V

12V：10mA

0.1º

>20kΩ

典型2.5V

有

















424 B10…

10-30V

1-5V

12V：18mA

0.1º

>20kΩ

3V

有

424 B11…

10-30V

4-20mA

12V：18mA

0.1º

*

12mA

有

424 B12…

8.5V

4-20mA

8.5V：35mA

0.1º

200Ω

12mA

有

424 B16…

4.5-5.5V

0.5-4.5V比例

5V：8mA

0.1º

>20kΩ

典型2.5V

无

424 A10…

10-30V

0.5-4.5V

12V：10mA

0.1º

>20kΩ

典型2.5V

有

















424 A00…

10-30V

1-5V

12V：18mA

0.1º

>20kΩ

3V

有

424 A01…

10-30V

4-20mA

12V：18mA

0.1º

*

12mA

有

424 A02…

8.5V

4-20mA

8.5V：35mA

0.1º

200Ω

12mA

有

424 A06…

4.5-5.5V

0.5-4.5V比例

5V：8mA

0.1º

>20kΩ

典型2.5V

无

424 A07…

10-30V

0.5-4.5V

12V：10mA

0.1º

>20kΩ

典型2.5V

有

















424 B00…

10-30V

1-5V

12V：18mA

0.1º

>20kΩ

3V

有

424 B01…

10-30V

4-20mA

12V：18mA

0.1º

*

12mA

有

424 B02…

8.5V

4-20mA

8.5V：35mA

0.1º

200Ω

12mA

有

424 B06…

4.5-5.5V

0.5-4.5V比例

5V：8mA

0.1º

>20kΩ

典型2.5V

无

424 A00…

10-30V

0.5-4.5V

12V：10mA

0.1º

>20kΩ

典型2.5V

有

  * 供电电压10V < 250Ω

  供电电压30V < 1250Ω

型号

时延

温度范围

防护等级

EMC标准

备注

424 A10A…

大概3ms

-25…+85ºC

IP67

摩托工业



DIN40 839，

可承受200V/m

424 A11A…

大概3ms

-25…+85ºC

IP67

摩托工业

424 A12A…

大概3ms

-25…+85ºC

IP67

摩托工业

424 A16A…

大概3ms

-25…+85ºC

IP67

摩托工业

424 A17A…

大概3ms

-25…+85ºC

IP67

摩托工业













424 B10A…

大概3ms

-25…+85ºC

IP67

一般工业



DIN61 000-4-4,

可承受10V/m

424 B11A…

大概3ms

-25…+85ºC

IP67

一般工业

424 B12A…

大概3ms

-25…+85ºC

IP67

一般工业

424 B16A…

大概3ms

-25…+85ºC

IP67

一般工业

424 A10A…

大概3ms

-25…+85ºC

IP67

一般工业













424 A00A…

大概3ms

-25…+85ºC

IP67

摩托工业



DIN40 839，

可承受200V/m

424 A01A…

大概3ms

-25…+85ºC

IP67

摩托工业

424 A02A…

大概3ms

-25…+85ºC

IP67

摩托工业

424 A06A…

大概3ms

-25…+85ºC

IP67

摩托工业

424 A07A…

大概3ms

-25…+85ºC

IP67

摩托工业













424 B00A…

大概3ms

-25…+85ºC

IP67

一般工业



DIN61 000-4-4,

可承受10V/m

424 B01A…

大概3ms

-25…+85ºC

IP67

一般工业

424 B02A…

大概3ms

-25…+85ºC

IP67

一般工业

424 B06A…

大概3ms

-25…+85ºC

IP67

一般工业

424 A00A…

大概3ms

-25…+85ºC

IP67

一般工业

不同角度范围的典型值（20ºC时）

角度范围

±15º

±25º

±35º

±45º

±60º

线性误差º

±0.2

±0.4

±1.0

±2.0

±5.0

温漂mV/ºC

1.1

0.3

0.4

0.2

0.5

温漂µA/ºC

4.4

1.2

1.6

0.8

2.0

424N..U..角度传感器参数表：

型号

工作电压

输出形式

消耗电流

分辨率

电阻

反极性保护

数字输出

424 N.0 U…

10-30V

1-5V

12V：18mA

0.01º

>20kΩ

有

存在

424 N.1 U…

10-30V

4-20mA

12V：18mA

0.01º

*

有

存在

424 N.6 U…

5V

0.5-4.5V比例

5V： 8mA

0.01º

>20kΩ

无

无

424 N.7 U…

10-30V

0.5-4.5V

12V：10mA

0.01º

>20kΩ

有

存在

* 供电电压10V < 250Ω

  供电电压30V < 1250Ω

型号

输出时延

迟滞

温度范围

机械转动范围

防护等级

零点位置

424 N.0 U…

约0.5ms

0.3度

-25…+85ºC

+/-80度

IP68

3V

424 N.1 U…

约0.5ms

0.3度

-25…+85ºC

+/-80度

IP68

12mA

424 N.6 U…

约0.5ms

0.3度

-25…+85ºC

+/-80度

IP68

2.5V

424 N.7 U…

约0.5ms

0.3度

-25…+85ºC

+/-80度

IP68

2.5V

不同角度范围的典型值（20ºC时）
　

角度范围

±15º

±25º

±35º

±45º

±60º

线性误差º

±0.2

±0.4

±1.0

±2.0

±5.0

典型偏差(数字)

±1/3

±1/3

±1/3

±1/3

±1/3

温漂mV/ºC

1.1

0.3

0.4

0.2

0.5

温漂µA/ºC

4.4

1.2

1.6

0.8

2.0

选型说明：

型号表：424 N(1)(2) U(3)(4)(5)(6)

1：版本：A：模拟输出；D：模拟加4位数字输出。

2：输出形式：0：1-5V；1：4-20mA；6：0.5-4.5V比例；7：0.5-4.5V。

U：封装材料：U：铝材料

3-4-5：测量范围，数值等于总的角度。如：030＝30度，050＝50度。

6：定位平面：B：有定位平面
WooSENS倾角传感器模块采用VTI先进的3D MEMS传感器技术，具有高精度，低温漂，响应速度快，长期稳定性好，抗冲击力强的优点。产品模拟输出和电压输出，数字产品包括CANopen,CAN-BUS,RS232,RS485,UART,SPI,IC2等多种输出方式，可广泛用于工程机械，道路桥梁监测，山体滑坡监测，汽车电子，水平测量，电力监控等多个行业。

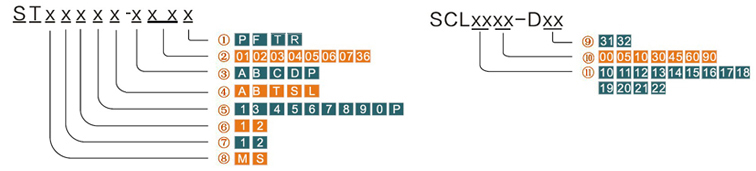

倾角模块型号规则

倾角传感器模块型号规则
1 连接器类型 P：可拔插防水连接头

F：不可拔插防水连接头

T：无线倾角传感器发射模组

R：无线倾角传感器接收模组

　
2 量程 01：±5°

02：±10°

03：±15°

04：±30°

05：±45°

06：±60°

07：±90°

36：0~360°
3 外壳等级 A：IP67金属外壳

B：IP67大外壳

C：IP65大外壳

D：IP65金属外壳

P：IP67塑料外壳
4 精度等级 A：低温漂、高精度模块

B：高精度模块

T：传感器自身精度

S：超高等级精度超低温漂模块

L：标准精度模块
5 输出方式 1：电压

3：RS232

4：电流

5：RS485

6：CAN-BUS

7：CANopen

8：I2C

9：SPI

0：UART

P：PWM
6 单/双轴 1：单轴

2：双轴
7 供电电源 1：7~35V供电

2：5V供电
8 模块类型 M：倾角模块

S：倾角开关
9 校正等级 31：灵敏度校正、温度校正

32：灵敏度校正
10 量程 00：15°

05：5°

10：10°

30：30°

45：45°

60：60°

90：90°
11 输出方式 7~35V供电:10：UART 、12：RS485 、14：RS232 、16：电流 、18：电压 、19：CAN-BUS 、20：CANopen

5V供电:11：UART、13：RS485、15-RS232、17：电压 、21-I2C 、22：SPI

倾角模块

0~5V电压输出倾角模块 ：
+/-5度+/-10度+/-15度+/-30度+/-45度+/-60度0~360度+/-90度
4~20mA电流输出倾角模块 ：
+/-15度+/-5度+/-10度+/-30度+/-45度+/-60度+/-90度0~360度
RS232输出倾角模块 ：
+/-5度+/-10度+/-15度+/-30度+/-45度+/-60度+/-90度0~360度
RS485输出倾角模块 ：
+/-5度+/-10度+/-15度+/-30度+/-45度+/-60度+/-90度0~360度
UART输出倾角模块 ：
+/-5度+/-10度+/-15度+/-30度+/-45度+/-60度+/-90度0~360度
SPI输出倾角模块 ：
+/-5度+/-10度+/-15度+/-30度+/-45度+/-60度+/-90度0~360度
I2C输出倾角模块 ：
+/-5度+/-10度+/-15度+/-30度+/-45度+/-60度+/-90度0~360度
CAN-OPEN输出倾角模块 ：
+/-5度+/-10度+/-15度+/-30度+/-60度+/-90度+/-45度0~360度
CAN-BUS输出倾角模块 ：
+/-5度+/-10度+/-15度+/-30度+/-45度+/-60度+/-90度0~360度
型号  量程  轴数  供电电源  输出方式  校正等级  封装
  1
STS1x3x-B0xF  +/-5度  单轴  5V  RS232  L  IP封装  查看
SCL1105-D31  +/-5度  双轴  5V  　 A  PCBA封装  查看
SCL1110-D31  +/-10度  双轴  5V  　 A  PCBA封装  查看
SCL1115-D31  +/-15度  双轴  5V  UART  A  PCBA封装  查看
SCL1130-D31  +/-30度  双轴  5V  UART  A  PCBA封装  查看
SCL1136-D31  0~360度  双轴  5V  　 A  PCBA封装  查看
SCL1145-D31  +/-45度  双轴  5V  UART  A  PCBA封装  查看
SCL1160-D31  +/-60度  双轴  5V  UART  A  PCBA封装  查看
SCL1190-D31  +/-90度  双轴  5V  UART  A  PCBA封装  查看
STM111A-x01x  +/-5度  单轴  7~35V  RS485  A  IP封装  查看
STM111A-x02x  +/-10度  单轴  7~35V  RS485  A  IP封装  查看
STM111A-x03x  +/-15度  单轴  7~35V  RS485  A  IP封装  查看
STM111A-x05x  +/-45度  单轴  7~35V  RS485  A  IP封装  查看
STM111A-x06x  +/-60度  单轴  7~35V  RS485  A  IP封装  查看
STM111A-x07x  +/-90度  单轴  7~35V  RS485  A  IP封装  查看
型号  量程  轴数  供电电源  输出方式  校正等级  封装
  2
STM113A-x02x  +/-10度  单轴  7~35V  RS232  A  IP封装  查看
STM113A-x01x  +/-5度  单轴  7~35V  RS232  A  IP封装  查看
STM113A-x03x  +/-15度  单轴  7~35V  RS232  A  IP封装  查看
STM113A-x04x  +/-30度  单轴  7~35V  RS232  A  IP封装  查看
STM113A-x05x  +/-45度  单轴  7~35V  RS232  A  IP封装  查看
STM113A-x06x  +/-60度  单轴  7~35V  RS232  A  IP封装  查看
STM113A-x07x  +/-90度  单轴  7~35V  RS232  A  IP封装  查看
STM113A-x36x  0~360度  单轴  7~35V  RS232  A  IP封装  查看
STM114A-x01x  +/-5度  单轴  7~35V  4~20mA输出  A  IP封装  查看
STM115A-x01x  +/-5度  单轴  7~35V  RS485  A  IP封装  查看
STM115A-x02x  +/-10度  单轴  7~35V  RS485  A  IP封装  查看
STM115A-x03x  +/-15度  单轴  7~35V  RS485  A  IP封装  查看
STM115A-x04x  +/-30度  单轴  7~35V  RS485  A  IP封装  查看
STM115A-x05x  +/-45度  单轴  7~35V  RS485  A  IP封装  查看
STM115A-x06x  +/-60度  单轴  7~35V  RS485  A  IP封装  查看
型号  量程  轴数  供电电源  输出方式  校正等级  封装
  3
STM115A-x07x  +/-90度  单轴  7~35V  RS485  A  IP封装  查看
　 　 　 　 　 　 　 查看
STM1x1x_A04P  +/-30度  双轴  5V  0~5V  A  IP封装  查看
SCL1700-D31  +/-5度  双轴  5V  0~5V  A  PCBA封装  查看
SCL1805-D32  +/-5度  双轴  7~35V  0~5V  B  PCBA封装  查看
SCL1890-D31  +/-90度  双轴  7~35V  0~5V  A  PCBA封装  查看
SCL1860-D31  +/-60度  双轴  7~35V  0~5V  A  PCBA封装  查看
SCL1845-D31  +/-45度  双轴  7~35V  0~5V  A  PCBA封装  查看
SCL1830-D31  +/-30度  双轴  7~35V  0~5V  A  PCBA封装  查看
SCL1810-D31  +/-10度  双轴  7~35V  0~5V  A  PCBA封装  查看
SCL1805-D31  +/-5度  双轴  7~35V  0~5V  A  PCBA封装  查看
SCL1815-D31  +/-15度  双轴  7~35V  0~5V  A  PCBA封装  查看
SCL1705-D31  +/-5度  双轴  7~35V  0~5V  A  PCBA封装  查看
SCL1710-D31  +/-10度  双轴  5V  0~5V  A  PCBA封装  查看
SCL1730-D31  +/-30度  双轴  7~35V  0~5V  A  PCBA封装  查看
型号  量程  轴数  供电电源  输出方式  校正等级  封装
  4
SCL1745-D31  +/-45度  双轴  5V  0~5V  A  PCBA封装  查看
SCL1760-D31  +/-60度  双轴  5V  0~5V  A  PCBA封装  查看
SCL1790-D31  +/-90度  双轴  5V  0~5V  A  PCBA封装  查看
SCL1700-D32  +/-5度  双轴  5V  0~5V  A  PCBA封装  查看

　



　

更多产品请看本公司产品专用销售网站:

中国传感器科技信息网：http://www.sensor-ic.com/

SSTKJ工控安防网：http://www.pc-ps.net/

SSTKJ电子 元器件网：http://www.sunstare.com/

SSTKJ微波光电产品网:HTTP://www.rfoe.net/

消费电子产品网://www.icasic.com/

科技产品网://www.sunstars.cn/传感器销售热线：

    地址：深圳市福田区福华路福庆街鸿图大厦9732室

    电话：0755-83376489 83376549 83607652 83370250   83370251   83376549

    传真：0755-83376182  （0）13902971329  MSN: xjr5@163.com

    邮编：518033   E-mail:szss20@163.com     QQ: 195847376

    深圳赛格展销部：深圳华强北路赛格电子市场9583号 电话：0755-83665529   13823648918

    技术支持: 0755-83394033 13501568376

欢迎索取免费详细资料、设计指南和光盘 ；产品凡多，未能尽录，欢迎来电查询。

    北京分公司：北京海淀区知春路132号中发电子大厦3097号    TEL：  13823791822  FAX：010-62543996

    上海分公司：上海市北京东路668号上海賽格电子市场地下一层D25号    TEL：  56703037  13823676822  FAX：021-56703037

    西安分公司：西安高新开发区20所(中国电子科技集团导航技术研究所)   西安劳动南路88号电子商城二楼D23号

            TEL：  18926764199  FAX:029-77678271
