双栅:垂直轴二栅-BB型 图例 型号 尺寸（毫米） 蠕变 编码 箔材 敏感栅 基底 单栅长 单栅宽 两栅 总长 两栅 总宽 长 宽 BF175-2BB(**)GNxx 2.20 3.20 5.20 6.60 6.40 8.10 GNxx: GN10 GN12 GN14 GN17 GN20 GN22 GN24 GN26 GN28 GN30 康铜 BH175-2BB(**)GNxx BA175-2BB(**)GNxx BF350-2BB(**)GNxx BH350-2BB(**)GNxx BA350-2BB(**)GNxx BKF1000-2BB(**)GNxx 伊文 BF175-4BB(**)GNxx 4.00 4.50 6.70 9.20 7.90 11.00 　 BH175-4BB(**)GNxx BA175-4BB(**)GNxx BF350-4BB(**)GNxx BH350-4BB(**)GNxx BA350-4BB(**)GNxx BKF1000-4BB(**)GNxx 伊文 BF350-3BB(**)GNxx 3.00 3.70 5.50 7.60 6.70 8.70 康铜 BH350-3BB(**)GNxx BA350-3BB(**)GNxx BF500-3BB(**)GNxx 3.00 4.10 5.20 8.40 6.80 9.50 BH500-3BB(**)GNxx BA500-3BB(**)GNxx BF700-3BB(**)GNxx BH700-3BB(**)GNxx BA700-3BB(**)GNxx BF1000-3BB(**)GNxx 3.00 3.70 5.40 7.60 6.40 8.40 BKF1000-3BB(**)GNxx 伊文 BF350-2BB-A（**）GNxx 2.20 3.20 5.20 6.60 6.40 8.10 康铜 BH350-2BB-A（**）GNxx BA350-2BB-A（**）GNxx BF350-4BB-A（**）GNxx 4.00 4.50 6.70 9.20 7.90 11.00 BH350-4BB-A（**）GNxx BA350-4BB-A（**）GNxx BKF1000-4BB-A（**）GNxx 伊文 BF350-3BB-A（**）GNxx 3.00 3.70 5.50 7.60 6.70 8.70 康铜 BH350-3BB-A（**）GNxx BA350-3BB-A（**）GNxx BF700-3BB-A（**）GNxx 3.00 4.10 5.20 8.40 6.80 9.50 BF1000-3BB-A（**）GNxx 3.00 3.70 5.40 7.60 6.40 8.40 BKF1000-3BB-A（**）GNxx 伊文 　 图例 型号 尺寸（毫米） 蠕变编码 感应材料 敏感栅 基底 栅长 栅宽 总长 总宽 长 宽 BF350-1BB-B（**）GNxx 1.57 1.57 6.40 1.57 7.60 3.20 　 康铜 BH350-1BB-B（**）GNxx BA350-1BB-B（**）GNxx BKF1000-1BB-B（**）GNxx 伊文 BF350-2BB-B（**）GNxx 2.00 2.00 11.60 2.00 12.80 4.60 康铜 BH350-2BB-B（**）GNxx BA350-2BB-B（**）GNxx BKF 100 0-2BB-B（**）GNxx 伊文 BF350-3BB-B（**）GNxx 3.17 3.17 14.10 3.17 15.30 6.40 康铜 BF500-3BB-B（**）GNxx BKF700-3BB-B（**）GNxx 伊文

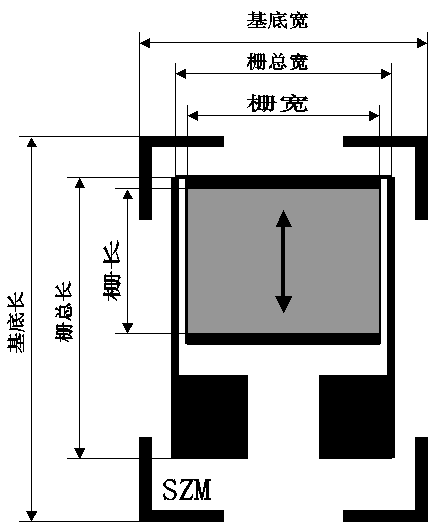

单轴 0° 图例 型 号 尺寸（毫米） 敏感栅材料 敏感栅 基底 栅长 栅宽 栅总长 栅总宽 长 宽 BX120-02AA（**） 0.20 0.25 2.10 1.80 5.20 3.30 康铜 适用于高梯度、大坡度区域的测量 BX120-07AA（**） 0.70 1.70 2.00 1.70 4.80 3.80 康铜 BKX350-07AA（**） 卡玛 BX120-08AA（**） 0.80 1.60 2.00 1.60 5.80 4.10 康铜 BX350-08AA（**） 0.80 1.60 2.00 1.60 5.80 4.10 康铜 BKX350-08AA（**） 康铜 BX350-1.2AA（**） 1.20 1.20 2.29 1.20 5.60 3.60 康铜 适用于高阻值、小尺寸区域的测量 BX120-1.3AA（**） 1.30 1.10 2.54 1.10 5.80 3.60 康铜 BH120-1.3AA（**） 康铜 BKX350-1.3AA（**） 卡玛 BX120-1.5AA（**） 1.50 1.40 2.64 1.40 4.60 3.30 康铜 BH120-1.5AA（**） 康铜 BKX350-1.5AA（**） 卡玛 BKX1000-1.5AA（**） 1.50 4.60 5.10 4.57 8.30 6.90 　 BX120-1.6AA（**） 1.60 1.60 2.90 1.60 6.60 4.10 康铜 BH120-1.6AA（**） 康铜 BKX120-1.6AA（**） 卡玛 BKX350-1.6AA（**） 卡玛 BKX500-1.6AA（**） 卡玛 BX120-1.9AA（**） 1.90 1.90 4.80 3.10 7.90 4.60 康铜 BH120-1.9AA（**） 康铜 BX350-1.9AA（**） 康铜 BH350-1.9AA（**） 康铜 BX120-2.5AA（**） 2.50 1.30 5.72 2.54 8.60 4.10 康铜 BH120-2.5AA（**） 康铜 BKX350-2.5AA（**） 卡玛 窄敏感栅、大焊点 BKX4500-2.5AA（**） 2.50 2.10 4.60 2.10 6.10 3.30 卡玛 特高阻值 BX120-3AA（**） 3.20 3.20 6.40 3.20 10.20 5.60 康铜 BH120-3AA（**） 康铜 BX350-3AA（**） 康铜 BH350-3AA（**） 康铜 BX500-3AA（**） 康铜 BH500-3AA（**） 康铜 BKX1000-3AA（**） 卡玛 BKX1500-3AA（**） 卡玛 应用最广泛的型号 BX120-4.8AA（**） 4.80 3.40 9.35 3.40 14.00 6.60 康铜 BKX350-4.8AA（**） 卡玛 BX120-6.4AA（**） 6.40 6.40 10.60 6.40 14.5 9.10 康铜 BX350-6.4AA（**） 康铜 BX1000-6.4AA（**） 康铜 BX175-6.4AA（**） 6.40 3.20 9.50 3.18 13.50 5.60 康铜 BKX500-6.4AA（**） 卡玛 BX120-9.5AA（**） 9.50 4.80 14.30 4.80 18.00 7.40 康铜 BKX350-9.5AA（**） 卡玛 BX120-12.7AA（**） 12.70 12.70 21.00 12.70 24.00 14.70 康铜 BX350-12.7AA（**） 康铜 BKX1000-12.7AA（**） 卡玛 BX100-12.7AA（**） 12.70 4.50 18.00 4.50 19.60 5.80 康铜 BX200-12.7AA（**） 康铜 BX300-12.7AA（**） 康铜 BX350-12.7AA（**） 康铜 BX600-12.7AA（**） 康铜 BKX600-12.7AA（**） 卡玛 BKX1000-12.7AA（**） 卡玛 适用于距离狭窄区域的测量 BX120-04AA-B（**） 0.40 0.51 2.55 0.510 5.80 3.00 康铜 BKX120-04AA-B（**） 0.40 0.51 2.55 0.510 5.80 3.00 卡玛 BX120-1.6AA-B（**） 1.60 1.60 4.80 1.60 8.10 4.10 康铜 BH120-1.6AA-B（**） 康铜 BKX350-1.6AA-B（**） 卡玛 BKX500-1.6AA-B（**） 卡玛 BX120-02AA-C（**） 0.20 0.25 2.10 1.80 5.20 3.30 康铜 BX120-04AA-C（**） 0.40 0.51 1.65 1.65 4.80 3.80 康铜 适用于高梯度、大坡度区域的测量 BX120-04AA-D（**） 0.40 0.51 0.64 2.55 3.80 4.80 康铜 BKX120-04AA-D（**） 0.40 0.51 0.64 2.55 3.80 4.80 卡玛 BX120-08AA-D（**） 0.80 0.80 1.10 3.56 4.30 5.80 康铜 BKX120-08AA-D（**） 卡玛 BX350-1.5AA-D（**） 1.50 3.80 2.10 5.85 3.80 7.60 康铜 BH350-1.5AA-D（**） 康铜 BKX1000-1.5AA-D（**） 卡玛 适用于大丝栅面积、高阻值的小区域测量 BX120-1.6AA-D（**） 1.60 1.60 1.95 4.85 5.30 7.40 康铜 BH120-1.6AA-D（**） 康铜 BKX350-1.6AA-D（**） 卡玛 BKX500-1.6AA-D（**） 卡玛 BX120-2.3AA-D（**） 2.30 3.20 3.20 6.35 7.40 9.10 康铜 BH120-2.3AA-D（**） 康铜 BKX350-2.3AA-D（**） 卡玛 BKX1000-2.3AA-D（**） 卡玛 BX120-6.4AA-D（**） 6.40 6.40 7.40 10.20 11.20 12.20 康铜 BKX350-6.4AA-D（**） 卡玛 BX120-02AA-E（**） 0.20 0.25 2.10 1.80 5.20 3.30 康铜 BX120-04AA-E（**） 0.40 0.50 2.60 0.50 5.80 3.00 康铜 BX120-08AA-E（**） 0.80 0.80 3.60 0.80 6.90 3.00 康铜 BX350-08AA-E（**） 康铜 BKX350-08AA-E（**） 卡玛 BX120-2.3AA-E（**） 2.30 3.20 6.40 3.20 11.20 6.60 康铜 BX350-2.3AA-E（**） 康铜 BKX1000-2.3AA-E（**） 卡玛 BX120-3.2AA-E（**） 3.20 1.60 7.00 1.60 10.40 4.10 康铜 BKX350-3.2AA-E（**） 卡玛 适用于距离狭窄的测量 BX120-5.8AA-E（**） 5.80 0.56 9.55 0.76 12.70 3.00 康铜 BX350-5.8AA-E（**） 康铜 BX120-6.4AA-E（**） 6.40 6.40 11.40 6.40 15.50 6.40 康铜 BX350-6.4AA-E（**） 康铜 BX350-8.9AA-E 8.90 2.55 12.7 2.55 15.50 4.60 康铜 BKX1000-8.9AA-E 卡玛 BX120-04AA-F（**） 0.40 0.51 1.78 0.51 4.60 2.50 卡玛 BX120-08AA-F（**） 0.80 2.40 0.76 0.76 6.10 3.80 卡玛 适用于小弧度区域的测量 BX120-1.8AA-F（**） 1.80 0.56 4.18 0.56 6.10 2.30 康铜 BH120-1.8AA-F（**） 康铜 BX350-1.8AA-F（**） 康铜 BH350-1.8AA-F（**） 卡玛 适用于受限制的距离狭窄 的测量 BX120-04AA-G（**） 0.40 0.51 1.64 1.65 4.10 3.60 康铜 适用于高梯度、大坡度工作区域的测量 BX120-08AA-G（**） 0.80 0.80 1.65 1.85 4.10 4.80 康铜 BKX120-08AA-G（**） 卡玛 BX120-1.3AA-G（**） 1.30 1.10 1.78 2.10 4.80 4.80 康铜 BH120-1.3AA-G（**） 康铜 BKX350-1.3AA-G（**） 卡玛 BX40-12.7AA-H（**） 12.70 1.55 15.80 1.52 19.10 3.80 康铜 BZ40-12.7AA-H（**） 康铜 BX120-12.7AA-H（**） 康铜 BZ120-12.7AA-H（**） 康铜 BX350-12.7AA-H（**） 康铜 BZ350-12.7AA-H（**） 康铜 BKX1000-12.7AA-H（**） 卡玛

大标距应变计 型 号 尺寸（毫米） 敏感栅材料 敏感栅 基底 栅长 栅宽 栅总长 栅总宽 长 宽 BX120-19AA-E（**） 19.00 2.80 25.40 2.80 28.20 2.80 康铜 BZ120-19AA-E（**） 康铜 BX350-19AA-E（**） 康铜 BZ350-19AA-E（**） 康铜 BKX1000-19AA-E（**） 卡玛 BX120-20AA-E（**） 20.00 2.80 26.40 2.80 康铜 BZ120-20AA-E（**） 康铜 BX350-20AA-E（**） 康铜 BZ350-20AA-E（**） 康铜 BKX1000-20AA-E（**） 卡玛 BX120-40AA-M（**） 40.00 1.00 43.0 1.10 53.00 6.10 康铜 BZ120-40AA-M（**） 康铜 BKX350-40AA-M（**） 卡玛 BX120-48AA-M（**） 48.00 0.85 52.6 1.10 62.50 6.10 康铜 BZ120-48AA-M（**） 康铜 BKX350-48AA-M（**） 卡玛 BX120-60AA-M（**） 60.00 0.85 65.00. 1.10 75.00 6.1 康铜 BZ120-60AA-M（**） 康铜 BKX35-60AA-M（**） 卡玛 BX120-25AA（**） 25.00 6.40 32.00 6.40 34.50 8.40 康铜 BZ120-25AA（**） 康铜 BKX350-25AA（**） 卡玛 BX120-50AA（**） 50.00 4.78 57.20 4.78 62.50 8.10 康铜 BZ120-50AA（**） 康铜 BKX350-50AA（**） 卡玛 BX120-80AA（**） 80.00 4.40 87.50 4.40 93.00 8.20 康铜 BZ120-80AA（**） 康铜 BKX350-80AA（**） 卡玛 BX120-102AA（**） 102.00 4.06 107.95 4.06 114.00 8.4 康铜 BKX350-102AA（**） 卡玛

单轴 45 ° 图例 型 号 尺寸（毫米） 敏感栅材料 敏感栅 基底 栅长 栅宽 栅总长 栅总宽 长 宽 BX60-1.6AB（**） 1.60 1.68 4.45 1.40 7.60 3.80 康铜 BH60-1.6AB（**） 康铜 BX120-1.6AB（**） 康铜 BH120-1.6AB（**） 康铜 BKX175-1.6AB（**） 卡玛 BKX350-1.6AB（**） 卡玛 BX120-2.3AB（**） 2.30 2.10 6.45 2.10 9.70 4.80 康铜 BX350-2.3AB（**） 康铜 BX60-1.6AB-A（**） 1.60 1.68 4.45 1.40 7.60 3.80 康铜 BH60-1.6AB-A（**） 康铜 BX120-1.6AB-A（**） 康铜 BH120-1.6AB-A（**） 康铜 BKX175-1.6AB-A（**） 卡玛 BKX350-1.6AB-A（**） 卡玛 BX120-2.3AB-A（**） 2.30 2.10 6.45 2.10 9.70 4.80 康铜 BX350-2.3AB-A（**） 康铜 适用于45°扭矩测量

二轴二栅 45 ° 图例 型 号 尺寸（毫米） 敏感栅材料 敏感栅 基底 单栅 栅长 单栅 栅宽 二栅 总长 二栅 总宽 长 宽 BX350-1.6HA-A（**） 1.60 1.60 8.40 4.10 10.70 5.80 康铜 BX500-1.6HA-A（**） 康铜 BX120-4.8HA-A（**） 4.80 3.82 14.30 8.20 15.90 9.80 康铜 BX350-4.8HA-A（**） 康铜 BX120-1.5HA-E（**） 1.50 1.60 8.38 4.06 10.70 5.80 康铜 BKX350-1.5HA-E（**） 卡玛 BX120-2.4AA-E（**） 2.40 2.10 6.40 4.30 9.40 6.90 康铜 BKX350-2.4AA-E（**） 卡玛 BX120-3.2HA-E（**） 3.20 2.80 8.90 5.90 11.20 8.40 康铜 BKX350-3.25HA-E（**） 卡玛 BX120-1.6HA-D（**） 1.60 1.40 4.45 2.92 6.90 5.30 康铜 BH120-1.6HA-D（**） 康铜 BX350-1.6HA-D（**） 康铜 BH350-1.6HA-D（**） 康铜 BKX500-1.6HA-D（**） 卡玛 BX120-3.2HA-D（**） 3.20 2.80 8.90 5.90 11.20 7.90 康铜 BX350-3.2HA-D（**） 康铜 BKX100-3.2HA-D（**） 卡玛 BX120-6.4HA-D（**） 6.40 5.60 16.30 11.50 18.80 14.00 康铜 BX350-6.4HA-D（**） 康铜 BX1000-6.4HA-D（**） 康铜 BKX350-6.4HA-D（**） 卡玛 BKX1000-6.4HA-D（**） 卡玛 BKX3000-6.4HA-D（**） 卡玛 适用于90°扭矩测量

二轴 90 ° 图例 型 号 尺寸（毫米） 敏感栅材料 敏感栅 基底 单栅 栅长 单栅 栅宽 二栅 总长 二栅 总宽 长 宽 BX120-3.2BA（**） 3.20 3.20 7.00 10.00 9.10 12.00 康铜 BX350-3.2BA（**） 康铜 BKX350-3.2BA（**） 卡玛 BKX1000-3.2BA（**） 卡玛 BX120-6.4BA（**） 6.40 6.40 14.00 20.20 17.80 24.40 康铜 BX350-6.4 BA（**） 康铜 BKX350-6.4BA（**） 卡玛 BKX1000-6.4BA（**） 卡玛 BX120-2BA-C（**） 2.00 2.00 6.80 6.80 8.50 8.50 康铜 BX120-3BA-C（**） 3.00 3.00 9.00 9.00 11.00 11.00 康铜

二轴 90 ° 图例 型 号 尺寸（毫米） 敏感栅材料 敏感栅 基底 单栅 栅长 单栅 栅宽 二栅 总长 二栅 总宽 长 宽 BX120-0.8BB-B（**） 0.80 1.20 4.90 1.60 7.60 3.80 康铜 BKX120-0.8BB-B（**） 卡玛 BX350-1.3BB-B（**） 1.30 1.80 6.40 1.80 8.60 4.30 康铜 BH350-1.3BB-B（**） 康铜 BX350-2.6BB-B（**） 2.60 3.00 10.20 3.00 12.70 4.80 康铜 BKX1000-2.6BB-B（**） 卡玛 BX120-3.2BB-B（**） 3.20 3.85 12.70 3.85 15.00 5.30 康铜 BX350-3.2BB-B（**） 卡玛 BKX350-3.2BB-B（**） 卡玛 BKX1000-3.2BB-B（**） 卡玛 BX120-6.4BB-B（**） 6.40 7.40 25.40 7.40 29.70 10.70 康铜 BX350-6.4BB-B（**） 康铜 BKX350-6.4BB-B（**） 卡玛 BKX1000-6.4BB-B（**） 卡玛 BX120-0.8BB-C（**） 0.80 1.20 2.80 3.80 6.40 6.40 康铜 BKX350-0.8BB-C（**） 卡玛 BX120-1.6BB-C（**） 1.60 1.95 3.40 4.30 7.10 6.60 康铜 BH120-1.6BB-C（**） 康铜 BX350-1.6BB-C（**） 康铜 BH350-1.6BB-C（**） 康铜 BKX350-1.6BB-C（**） 卡玛 BX120-0.2BB-D（**） 0.20 0.25 2.10 1.80 5.10 3.30 康铜 BKX350-0.2BB-D（**） 卡玛 BX350-1.1BB（**） 1.10 1.10 2.60 4.10 3.60 5.10 康铜 BH350-1.1BB（**） 康铜 BX120-3.2BB-D（**） 3.20 3.80 5.40 8.40 9.10 10.40 康铜 BX350-3.2BB-D（**） 康铜 BKX350-3.2BB-D（**） 卡玛 BKX1000-3.2BB-D（**） 卡玛 BX120-6.4BB-D（**） 6.40 7.70 10.80 17.30 16.00 20.60 康铜 BX350-6.4BB-D（**） 康铜 BKX350-6.4BB-D（**） 卡玛 BKX1000-6.4BB-D（**） 卡玛 BX350-2.6BB-E（**） 2.60 3.10 10.20 3.10 14.50 5.80 康铜 BKX1000-2.6BB-E（**） 卡玛 BX120-6.4BB-E（**） 6.40 7.40 25.40 7.40 29.70 10.70 康铜 BX350-6.4BB-E（**） 康铜 BKX350-6.4BB-E（**） 卡玛 BKX1000-6.4BB-E（**） 卡玛

90 °重叠花 图例 型 号 尺寸（毫米） 敏感栅材料 敏感栅 基底 单栅 栅长 单栅 栅宽 二栅 总长 二栅 总宽 长 宽 BX120-08BC（**） 0.80 0.80 4.40 4.85 4.40 4.85 康铜 BKX120-08BC（**） 卡玛 BX120-1.5BC（**） 1.50 1.54 6.10 7.60 6.10 7.60 康铜 BKX350-1.5BC（**） 卡玛 BKX1000-1.5BC（**） BX120-3BC（**） 3.00 2.10 8.60 10.30 8.60 10.30 康铜 BX350-3BC（**） BKX350-3BC（**） 卡玛 BKX1000-3BC（**） BX120-6.4BC（**） 6.40 3.20 13.00 15.30 13.00 15.30 康铜 BX350-6.4BC（**） BKX120-6.4BC（**） 卡玛

平行轴二栅 图例 型 号 尺寸（毫米） 敏感栅材料 敏感栅 基底 单栅 栅长 单栅 栅宽 二栅 总长 二栅 总宽 长 宽 BX120-1.6FB（**） 1.50 1.70 3.10 3.80 4.60 5.10 康铜 BH120-1.6FB（**） 康铜 BX350-1.6FB（**） 康铜 BH350-1.6FB（**） 康铜 BKX350-1.6FB（**） 卡玛 BKX1000-1.6FB（**） 卡玛 BX120-3.2FB（**） 3.20 1.70 5.20 3.80 7.40 5.80 康铜 BH120-3.2FB（**） 康铜 BX350-3.2FB（**） 康铜 BH350-3.2FB（**） 康铜 BKX350-3.2FB（**） 卡玛 BKX1000-3.2FB（**） 卡玛 两栅中心距离 2.16mm BX120-3.2FB-E（**） 3.20 0.80 6.00 3.30 9.40 5.30 康铜 BKX350-3.2FB-E（**） 卡玛 两栅中心距离 1.02mm 适用于距离狭窄范围 的测量 BX120-5.1FB-A（**） 5.10 0.50 8.40 3.30 12.70 5.30 康铜 BKX350-5.1FB-A（**） 卡玛 两栅中心距离 0.8mm BX120-6.4FB-C（**） 6.40 2.80 9.10 6.10 11.20 8.10 康铜 BX350-6.4FB-C（**） 康铜 BKX350-6.4FB-C（**） 卡玛 BKX1000-6.4FB-C（**） 卡玛 两栅中心距离 3.30mm BX120-6.4FB-D（**） 6.40 3.20 9.60 7.90 11.90 10.20 康铜 BX350-6.4FB-D（**） 康铜 BKX350-6.4FB-D（**） 卡玛 BKX1000-6.4FB-D（**） 卡玛 两栅中心距离 4.70mm BX120-3.2FB-F（**） 3.20 3.20 5.60 9.60 8.10 11.90 康铜 BKX350-3.2FB-F（**） 卡玛 两栅中心距离 6.35mm

三轴 45° 图例 型 号 尺寸（毫米） 敏感栅材料 敏感栅 基底 单栅 栅长 单栅 栅宽 三栅 总长 三栅 总宽 长 宽 BX120-08 CA（**） 0.80 0.80 2.20 4.50 4.80 6.10 康铜 BX120-1.6 CA（**） 1.60 1.60 4.40 7.60 10.70 11.70 康铜 BKX350-1.6 CA（**） 卡玛 BX120-3.2 CA（**） 3.20 1.60 7.00 10.80 10.10 11.90 康铜 BX350-3.2 CA（**） 康铜 BX350-6.4 CA（**） 6.40 3.20 14.00 21.50 19.80 23.60 康铜 BX350-6.4 CA（**） 康铜 BKX1000-6.4 CA（**） 卡玛 BX120-04CA-B（**） 0.40 0.50 1.80 3.60 4.60 5.80 康铜 BH120-04CA-B（**） 康铜 BX120-04CA-D（**） 0.40 0.50 1.80 3.60 4.80 5.80 康铜 BH120-04CA-D（**） 康铜

45° 重叠花 图例 型 号 尺寸（毫米） 敏感栅材料 敏感栅 基底 单栅 栅长 单栅 栅宽 三栅 总长 三栅 总宽 长 宽 BX120-1.5BC（**） 1.50 1.54 6.10 7.60 6.10 7.60 康铜 BKX120-1.5CB（**） 卡玛 BKX350-1.5CB（**） BKX1000-1.5CB（**） BX120-3CB（**） 3.00 2.10 8.60 10.30 8.60 10.30 康铜 BX350-3CB（**） BKX120-3CB（**） 卡玛 BKX350-3CB（**） BX120-6.4CB（**） 6.40 3.20 13.00 15.30 13.00 15.30 康铜 BX350-6.4CB（**） BKX120-6.4CB（**） 卡玛

三轴 60 ° 图例 型 号 尺寸（毫米） 敏感栅材料 敏感栅 基底 单栅栅长 单栅栅宽 三栅总长 三栅总宽 长 宽 BX350-1.6CC（**） 1.60 1.60 3.80 10.20 6.60 11.90 康铜 BX350-3.2 CC（**） 3.20 1.60 7.20 15.80 9.10 17.80 康铜

三轴 120 ° 图例 型 号 尺寸（毫米） 敏感栅材料 敏感栅 基底 单栅 栅长 单栅 栅宽 三栅 总长 三栅 总宽 长 宽 BX120-04CD（**） 0.40 0.50 1.60 3.56 3.80 4.60 康铜 BH120-04CD（**） 康铜 BX120-04CD-A（**） 0.40 0.50 1.60 3.56 3.80 4.60 康铜 BH120-04CD-A（**） 康铜 BX120-08CD-A（**） 0.80 0.80 2.70 5.10 5.30 6.90 康铜 BH120-08CD-A（**） 康铜 BX350-3.2 CD-E（**） 3.20 1.60 9.60 9.60 14.00 11.40 康铜 BKX350-3.2 CD-E（**） 康铜 BX350-6.4 CD-E（**） 6.40 3.20 19.10 19.10 25.10 21.60 康铜 BKX350-6.4 CD-E（**） 康铜

二轴四栅 45 ° 图例 型 号 尺寸（毫米） 敏感栅材料 敏感栅 基底 单栅栅长 单栅栅宽 四栅总长 四栅总宽 长 宽 　 BX120-6.4 EA（**） 6.40 3.10 20.90 17.80 24.40 20.40 康铜 BX350-6.4 EA（**） 康铜

图 例	型 号	尺寸（毫米）		敏感栅材料
		敏感栅	基底
	BF120-6KA（**）	Ø 5.60	Ø 6.00	康铜
	BKF350-6KA（**）	Ø 6.00	Ø 10.00	卡玛
	BF350-10KA（**）	Ø 9 .60	Ø 10.00	康铜
	BKF1000-10KA（**）	Ø 9 .60	Ø 10.00	卡玛
	BF350-12KA（**）	Ø 11 .60	Ø 12.00	康铜
	BKF1000-12KA（**）	Ø 11 .60	Ø 12.00	卡玛
	BF350-13KA（**）	Ø 12 .60	Ø 13.00	康铜
	BF1000-13KA（**）
	BKF2000-13KA（**）	Ø 12 .60	Ø 13.00	卡玛
	BF350-15KA（**）	Ø 14 .60	Ø 15.00	康铜
	BF1000-15KA（**）
	BKF2000-15KA（**）	Ø 14 .60	Ø 15.00	卡玛
	BF350-18KA（**）	Ø 17 .60	Ø 18.00	康铜
	BF1000-18KA（**）
	BKF2000-18KA（**）	Ø 17 .60	Ø 18.00	卡玛
	BF350-20KA（**）	Ø 19 .60	Ø 20.00	康铜
	BF1000-20KA（**）
	BF2000-20KA（**）
	BKF3500-20KA（**）	Ø 19 .60	Ø 20.00	卡玛

剥离应变计 剥离应变计用于测量应变梯度的分布。该类应变计在研究局部应力分布和梯度方面表现出明显的优势,一方面,安装比单独几个应变计的排列粘贴要容易、快捷、准确的多；另一方面,由于光刻技术在生产中发挥了重要作用，保证了剥离应变计中各个单元体的准确定位。各单元体之间的距离比单独应变计之间的距离近，这样可以较好的消除不均匀应变区域对测量结果的影响。 由于各单元体之间是相互独立的，可以按照测量的需要，进行任意的裁切组合。一些品种将一侧焊点设计成一个公共端，这样可以提高测量的准确性。 为减少客户使用时裁切麻烦，订货时按测量要求，请正确选择型号。 图例 型 号 尺寸（毫米） 敏感栅 材料 敏感栅 基底 单元体栅长 单元体栅宽 十栅 总长 十栅 总宽 长 宽 BX120-08GK（**） 0.80 0.80 20.10 2.10 24.00 4.80 康铜 该型号每个单元体之间敏感栅中心距离为 2.10毫米。若单元体减少，其相应尺寸随单元体栅宽相应减小。 单元体个数与结构形式的对应关系表 单元体个数 10 9 8 7 6 5 4 3 2 结构形式 GK GI GH GG GF GE GD GC GB BX120-1.6GK-A（**） 1.60 1.60 20.20 9.00 23.00 10.80 康铜 该型号每个单元体之间敏感栅中心距离为 2.10毫米。若单元体减少，其相应尺寸随单元体栅宽相应减小。 单元体个数与结构形式的对应关系表 单元体个数 10 9 8 7 6 5 4 3 2 结构形式 GK-A GI-A GH-A GG-A GF-A GE-A GD-A GC-A GB-A BX120-08FK（**） 0.80 1.80 2.30 20.10 4.50 22.80 康铜 该型号每个单元体之间敏感栅中心距离为 2.10毫米。若单元体减少，其相应尺寸随单元体栅宽相应减小。 单元体个数与结构形式的对应关系表 单元体个数 10 9 8 7 6 5 4 3 结构形式 FK FI FH FYG FF FE FD FC BX120-1.2FK（**） 1.20 2.10 3.10 23.90 5.30 25.50 康铜 BKX350-1.2FK（**） 卡玛 该型号每个单元体之间敏感栅中心距离为 2.40毫米。若单元体减少，其相应尺寸随单单元栅宽相应减小。 单元体个数与结构形式的对应关系表 单元体个数 10 9 8 7 6 5 4 3 结构形式 FK FI FH FYG FF FE FD FC BX120-08/05BEB（**） 0.80/0.50 0.80/1.80 20.10 2.10 23.00 4.10 康铜 BKX120-08BEB（**） 0.80 0.80 20.10 2.10 23.80 5.60 卡玛 该型号上单元体之间的排列遵循横栅与竖栅等数量排列;同方向敏感栅同侧分列。横栅单元体敏感栅之间中心距离为2.30毫米；竖栅单元体敏感栅之间中心距离为1.80毫米。若单元体减少，其相应尺寸随单元体栅宽相应减小。 单元体个数与结构形式的对应关系表 单元体个数 10 8 6 4 结构形式 BEB BDB BCB BBB BX120-05FK-A（**） 0.50 0.80 5.60 10.20 4.85 12.50 康铜 该型号每个单元体之间敏感栅中心距离为0.90毫米。若单元体减少，其相应尺寸随单元体栅宽相应减小。 单元体个数与结构形式的对应关系表 单元体个数 10 9 8 7 6 5 4 3 结构形式 FK-A FI-A FH-A FYG-A FF-A FE-A FD-A FC-A

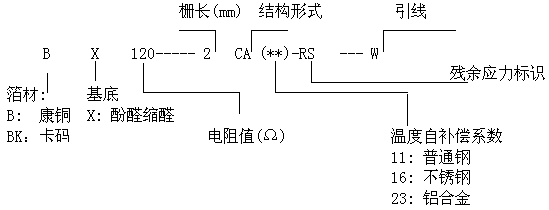

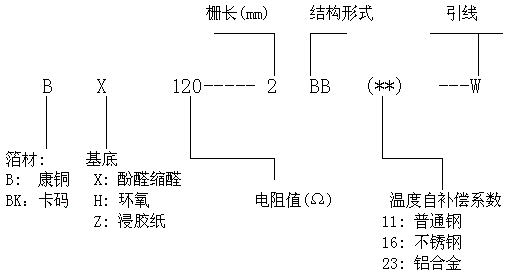

残余应力专用应变计 型号设计规则 : 图例 型 号 尺寸（毫米） 敏感栅材料 敏感栅 钻孔尺寸 （孔径） 基底 单栅 栅长 单栅中心线与钻孔圆心间距离 最小 最大 长 宽 BX120-08CA（**）-RS 0.80 1.30 0.80 1.00 7.60 7.60 康铜 BX120-08BCA（**）-RS 0.80 2.25 2.30 2.50 9.50 9.50 康铜 BKX120-08BCA（**）-RS 康铜 BX120-1.6CA-D（**）-RS 1.60 2.60 1.50 2.00 11.00 11.00 康铜 BX130-3.2CA-D（**）-RS 3.20 5.20 3.00 4.10 20.00 20.00 康铜 BX120-1CA-E（**）-RS 1.00 2.00 1.20 1.60 10.40 10.40 康铜 BX120-2CA-E（**）-RS 2.00 3.00 1.80 2.40 12.20 12.20 康铜 BX120-3CA-E（**）-RS 3.00 4.00 2.40 3.20 14.70 14.70 康铜 BX120-1.6CA-F（**）-RS 1.60 2.60 1.50 2.00 12.80 15.90 康铜 BX120-1.6CA-H（**）-RS 1.60 2.60 1.50 2.00 9.80 12.40 康铜 说明： CA型、BCA型、CA-D型及CA-E型产品出厂时无盖层、引线。如需带引线或盖层订货时请注明。我们向客户提供的产品可带引线不带盖层；带盖层产品必带引线。 CA-F及CA-H型产品出厂时带盖层，不带引线。如需带引线订货时请注明。

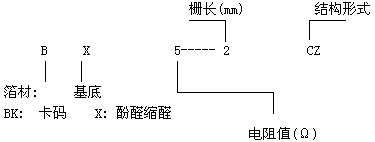

裂纹扩展计 裂纹扩展计所用箔材均为硬态。该产品出厂时无盖层及引线。如有需要，请订货时说注明。 裂纹扩展计与待测工件之间的粘贴胶层，在保证粘贴质量的同时，越薄越利于测量精度。我们不推荐客户使用常温胶粘剂粘贴，推荐客户使用我公司提供的 H-610胶粘剂。 CZ 结构为敏感栅宽度相同,起始电阻约为5欧姆,应用时请与一个50欧姆电阻并联。请将短敏感栅一侧安装于裂纹起始位置。 CY结构为敏感栅宽度逐级增大, 起始电阻约为3欧姆, 请将敏感栅宽度较宽一侧安装于裂纹起始位置。 CX结构为每根敏感栅阻值相等,相互之间共用一侧焊点,另一侧焊点各自独立,主要用于裂纹扩展的监测。 本系列产品如果不能满足客户使用要求，可按客户图纸特殊制作,最少订货数量10片。 图例 型 号 尺寸（毫米） 敏感栅材料 敏感栅 基底 栅长 栅宽 栅总长 栅总宽 长 宽 BKX5-6.5CZ 6.00(短侧) 2.50 12.70 2.50 14.20 4.10 卡玛 BKX5-12.7CZ 12.70(短侧) 5.10 25.40 5.10 27.40 7.10 BKX5-25.4CZ 25.40(短侧) 10.20 50.80 10.20 52.80 12.20 BKX3-17.8CY 17.80 39.90 19.10 39.90 20.30 41.10 BKX110-19.1CX 19.10 25.40 25.40 25.40 28.10 28.10
