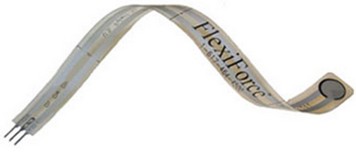

					A201薄膜型力量感測器 ELF力量/荷重感測系統 WELF力量/荷重感測系統 　 A201薄膜型力量感測器 　 　 (上圖為多通道ELF 系統) 　 　 　  A201薄膜型力量感測器硬体規格 感測器厚度 0.008吋 (0.208mm) 感測器長度 8吋(203mm), 6吋(152mm), 4吋(102mm), 2吋(51mm), 共四種長度可選 感測器寬度 0.55吋 (14mm) 感測點面積 直徑 0.375吋 (DIA 9.53 mm) 感測器輸出連接線 需搭配ELF數據收集器使用 感測器材質 聚酯 ( Mylar ) 　 　  A201薄膜型力量感測器型號一覽表 感測器型號 最大量測範圍 A201-1 0~1 lbs (4.4 N) A201-25 0~25 lbs (111 N) A201-100 0~150 lbs (667 N) 　 　  A201特性表現  備註 線性度 (誤差) < ± 5%  感測器承受0 ~ 50% 最大負載所測得之數據 重複性 < ± 2.5% FSR 感測器承受80% 之最大負載時所測得之數據 遲滯 < ± 4.5% FSR 感測器承受80% 之最大負載時所測得之數據 漂移 < 5% (Log曲線)  感測器承受固定負載25磅時所測得之數據 取樣頻率 最高200 Hz (標準型) (搭載高速型主機，速度最高可達5.7 kHz) 　 操作溫度  -9℃〜60℃ * 　  (註)  * 力量感應輸出隨溫度之變化約為 ± 0.2%/ºF (0.36%/ºC)  * 當負載力<10磅，操作溫度可提升至74°C 　 ELF力量/荷重感測系統 (搭配B201薄膜型力量感測器使用) 　 　 (上圖為多通道ELF 系統) 　 　 　 ELF 系統為一操作簡易、符合成本的力量/負載量測系統，此系統包含了B201薄膜型力量感測器、數據收集器和相容 Windows® 的操作軟體，將您的電腦化身成為一套力量感測系統。 　  系統組成 　 　 數據收集器(USB介面) x 1組 B201薄膜型荷重感測器 x 3組 (B201-L, B201-M, B201-H任選) 操作軟体光碟片 x1張 使用說明書x 1份 (註) 如需同時連接多組B201時, 需選購MELF軟体。(MELF系統=多通道ELF系統) MELF系統可支援16組B201同時使用。 標準型ELF系統取樣速度為200Hz，如需較高的取樣速度，則可選購高速型主機及專用軟体。 各型B201薄膜型荷重感測器可依需求，追加訂購。 　 　  關鍵特色 　 　 即時數據擷取 ASCII 輸出數據分析 操作簡便且支援數據儲存 可調式感應靈敏度 可依需求擴充至16通道 支援 LabVIEW VI 操作 支援影像紀錄/存檔 系統支援多點式校正 具量測負重的能力 支援內部觸發功能(InternalTrigger) 八種取樣頻率設定功能，最高可達200Hz 取樣速度最高可達 5.7 kHz(搭載高速型ELF主機) 　 　  B201薄膜型力量感測器硬體規格 　 　 感測器厚度 0.008吋 (0.208mm) 感測器長度 總長 9吋 (228.6mm) 感測器寬度 0.55吋 (14mm) 感測點面積 直徑 0.375吋 (DIA 9.53 mm) 感測器輸出連接線 需搭配ELF數據收集器使用 感測器材質 聚酯 ( Mylar ) 　 　  B201薄膜型力量感測器型號一欄表 　 　 感測器型號  最大量測範圍 (當軟体設定為最高增益時)  最大量測範圍 (當軟体設定為最低增益時) B201-L 0~1 lbs (4.4 N) 0~25 lbs (111 N)) B201-M 0~25 lbs (111 N) 0~150 lbs (667 N) B201-H 0~150 lbs (667 N) 0~1000 lbs (4448 N) 　 　 ELF系統特性表現 備註 線性度 (誤差) < ± 5% 感測器承受0 ~ 50% 最大負載所測得之數據 重複性 < ± 2.5% FSR 感測器承受80% 之最大負載時所測得之數據 遲滯 < ± 4.5% FSR 感測器承受80% 之最大負載時所測得之數據 漂移 < 5% (Log曲線) 感測器承受固定負載25磅時所測得之數據 取樣頻率 最高200 Hz (標準型) (搭載高速型主機，速度最高可達5.7 kHz) 　 操作溫度  -9℃〜60℃ * 　  (註)  * 力量感應輸出隨溫度之變化約為 ± 0.2%/ºF (0.36%/ºC)  * 當負載力<10磅，操作溫度可提升至74°C 　 　   操作軟体 　 　 單通道ELF系統(ELF System) 多通道ELF系統(MELF System) 　 　 A201薄膜型力量感測器 ELF力量/荷重感測系統 WELF力量/荷重感測系統 　 WELF力量/荷重感測系統 (WELF為無線傳輸型系統，需搭配WB201薄膜型力量感測器使用) 　 　 無線信號傳輸器及WB201感測器 無線信號接收集器及操作軟体 　 無線傳輸型ELF系統(在此簡稱WELF系統, W=wireless) ，是一套操作簡易的力量感測系統，讓您能夠快速的從百呎內的距離 擷取、儲存力量感測數據到您的桌上型電腦或筆記型電腦中。這個革命性的系統為無數的應用，包括運動裝備測試、安全評估，另外還有醫療流程、工業開發等多項產業，提供了很大的使用彈性。這套系統包含了USB介面的無線信號接受器、無線傳輸器和相容Windows的操作軟體，將您的電腦化身成為一套力量感測裝置。 　  系統組成 　 　 無線信號接收器(USB介面) x 1組 無線信號傳輸器 (電池供電) x 1組 WB201薄膜型荷重感測器 x 3組 (WB201-L, WB201-M, W201-H各一組) 操作軟体光碟片 x1張 使用說明書x 1份 (註) 如需同時連接多組WB201時, 需選購MWELF軟体。(MWELF系統=多通道無線傳輸型ELF系統) MWELF系統可支援16組WB201及無線信號傳輸器同時使用。 採用MWELF系統時，每組”無線信號接收器”最多可支援8組WB201感測器及無線信號傳輸器。 如需連接超過8組WB201感測器，則需另外加購第2組無線信號接收器。 各型WB201薄膜型荷重感測器可依需求，追加訂購。 　 　  關鍵特色  即時數據擷取 ASCII 輸出數據分析 操作簡便且支援數據儲存 可調式感應靈敏度 可依需求擴充至16通道 支援影像紀錄/存檔 系統支援多點式校正 具量測負重的能力 支援內部觸發功能(Internal Trigger) 支援 LabVIEW VI 操作 WB201薄膜型力量感測器硬体規格 感測器厚度 0.008吋 (0.208mm) 感測器長度 總長 9吋 (228.6mm) 感測器寬度 0.55吋 (14mm) 感測點面積 直徑 0.375吋 (DIA 9.53 mm) 感測器輸出連接線 需搭配WELF數據收集器使用 感測器材質 聚酯 ( Mylar ) 　 　 WB201薄膜型力量感測器型號一覽表 感測器型號 最大量測範圍 (當軟体設定為最高增益時) 最大量測範圍 (當軟体設定為最低增益時) WB201-L 0~1 lbs (4.4 N) 0~25 lbs (111 N)) WB201-M 0~25 lbs (111 N) 0~150 lbs (667 N) WB201-H 0~150 lbs (667 N) 0~1000 lbs (4448 N) 　 　 WELF系統特性表現 備註 線性度 (誤差) < ± 5% 感測器承受0 ~ 50% 最大負載所測得之數據 重複性 < ± 2.5% FSR 感測器承受80% 之最大負載時所測得之數據 遲滯 < ± 4.5% FSR 感測器承受80% 之最大負載時所測得之數據 漂移 < 5% (Log曲線) 感測器承受固定負載25磅時所測得之數據 取樣頻率 最高200 Hz 連接8組感測器時 操作溫度 -9℃〜60℃ * 　 電池容量 大約24小時 　 接收距離 ≦100呎的距離 　  (註)  * 力量感應輸出隨溫度之變化約為 ± 0.2%/ºF (0.36%/ºC)  * 當負載力<10磅，操作溫度可提升至74°C 　 　  操作軟体 　 　 WELF系統 (單通道無線ELF系統) MWELF系統 (多通道無線ELF系統) 　 　 　 產品類別 應用介紹 系統介紹 感測片規格 車廠應用 　 　 煞車應用 　 　 觸媒轉化器裝配應用 　 　 車門&車窗封條壓力應用 　 　 輪胎胎框壓力測定(胎唇壓力測定) 　 　 引擎汽缸墊片設計分析 　 　 燃料電池應用 　 　 一般應用 　 　 機台調校與設定 　 　 軟管束縛壓力分析及量測 　 　 軟管固定量測分析與應用 　 　 滾輪壓夾力測定 　 　 滑輪與地板材料間之壓力分佈應用量測 　 　 噴霧器的應用 　 　 防毒面具貼合度檢測 　 　 電子及半導體產業應用 　 　 CMP晶圓拋光壓力分佈量測與分析應用 　 　 散熱模組貼合壓力檢測 　 　 墨水匣應用 　 　 網版印刷中刮刀壓力及來回推墨的壓力分佈量測及分析 　 　 生物力學應用 　 　 寢具銷售應用 　 　 　 SSTKJ传感器公司致力于称重传感器（Load cells ）、压力传感器(Pressure transducers) 及变送器系列产品的开发、生产、销售和服务，是国内规模较大、品种较齐全的应变片、称重传感器、压力传感器及仪器仪表产品配套供应商。公司同时经营美国 Celtron 称重传感器系列、美国RICE LAKE称重传感器、美国Sensortroncs(STS)称重传感器、美国Nobel张力传感器、美国Tedea-Huntleigh称重传感器、美国BLH过程测量控制系统、美国Transcell 称重传感器及仪表系列、美国Interface称重传感器、日本ASAHI隔离端子及数字面板表、日本NMB称重、压力传感器及仪表系列、美国motorola 压力传感器、美国MSI/MEAS压力传感器、韩国Bongshin称重传感器、韩国DACELL称重传感器、韩国Setech传感器、美国freescale汽车用传感器、德国PHILIPS称重传感器、德国Sarrorius称重传感器、德国HBM称重传感器、瑞士METTLER TOLEDO称重传感器、美国AmCells Califomia.USA称重传感器等世界著名公司的品牌产品。
