富士感壓紙

Prescale是日本富士 Fujifilm 以湛新彩色照相紙技術研發出的超輕薄且精確的感壓軟片。在生產和製造流程中，確保精確的壓力值是十分重要的。精確的壓力資料能夠提高設備的壽命, 在生產中確保穩定的壓力，能夠穩定產品質素。因此，獲取壓力值和壓力分佈資料在優化工業效率上成為關鍵因素。

產品規格

型號	品名	適用範圍	樣式	尺寸規格
LLLW	極超低壓	(2~6 kgf/c㎡)	雙片式	270mm x 5m
LLW	超低壓	(5~25kgf/c㎡)	雙片式	270mm x 6m
LW	低壓	(25~100 kgf/c㎡)	雙片式	270mm x 12m
MS	中壓	(100~500 kgf/c㎡)	單片式	270mm x 12m
HS	高壓	(500~1300 kgf/c㎡)	單片式	270mm x 12m
HHS	超高壓	(1300~3000 kgf/c㎡)	單片式	270mm x 12m

	雙片式	單片式
量測精度	±10% 以內 (於23℃ 65%RH下，濃度計量測值)
適用溫度	20℃~35℃
適用濕度	35%~80%RH
軟片厚度	A/C片厚度皆為90um±5um，兩片合計總厚度180um±10um	110um±5um

A201薄膜型力量感測器

(上圖為多通道ELF 系統)

A201薄膜型力量感測器硬體規格
感測器厚度	0.008吋 (0.208mm)
感測器長度	8吋(203mm), 6吋(152mm), 4吋(102mm), 2吋(51mm), 共四種長度可選
感測器寬度	0.55吋 (14mm)
感測點面積	直徑 0.375吋 (DIA 9.53 mm)
感測器輸出連接線	需搭配ELF資料收集器使用
感測器材質	聚酯 ( Mylar )

A201薄膜型力量感測器型號一覽表
感測器型號	最大量測範圍
A201-1	0~1 lbs (4.4 N)
A201-25	0~25 lbs (111 N)
A201-100	0~150 lbs (667 N)

A201特性表現		備註
線性度 (誤差)	< ± 5%	感測器承受0 ~ 50% 最大負載所測得之資料
重複性	< ± 2.5% FSR	感測器承受80% 之最大負載時所測得之資料
遲滯	< ± 4.5% FSR	感測器承受80% 之最大負載時所測得之資料
漂移	< 5% (Log曲線)	感測器承受固定負載25磅時所測得之資料
取樣頻率	最高200 Hz (標準型) (搭載高速型主機，速度最高可達5.7 kHz)
操作溫度	-9℃〜60℃ *
(注) * 力量感應輸出隨溫度之變化約為 ± 0.2%/ºF (0.36%/ºC) * 當負載力<10磅，操作溫度可提升至74°C

HTA201高溫型薄膜型力量感測器

<!--[endif]-->

HT A201薄膜型力量感測器硬體規格
感測器厚度	0.008吋 (0.208mm)
感測器長度	8吋(203mm), 6吋(152mm), 4吋(102mm), 2吋(51mm), 共四種長度可選
感測器寬度	0.55吋 (14mm)
感測點面積	直徑 0.375吋 (DIA 9.53 mm)
感測器輸出連接線	需搭配ELF資料收集器使用
感測器材質	Polyimide

HT A201薄膜型力量感測器型號一覽表
感測器型號	最大量測範圍
HTA201-L	0~30 lbs (0~133 N
HTA201-H	0~100 lbs (0~445 N))

HT A201特性表現		備註
線性度 (誤差)	< ± 3%	感測器承受0 ~ 50% 最大負載所測得之資料
重複性	< ± 3.5% FSR	感測器承受80% 之最大負載時所測得之資料
遲滯	< ± 3.6% FSR	感測器承受80% 之最大負載時所測得之資料
漂移	< 3.3% (Log曲線)	感測器承受固定負載25磅時所測得之資料
取樣頻率	最高200 Hz (標準型) (搭載高速型主機，速度最高可達5.7 kHz)
操作溫度	-9℃〜204℃ *
(注) * 力量感應輸出隨溫度之變化約為 ± 0.2%/ºF (0.36%/ºC) * 當負載力<10磅，操作溫度可提升至74°C

各式感測器 > 應變規與感測元件 > 應變規與感測元件

應變規與感測元件

NMB (Minebea)應變規與感測元件

感測計為工業之母，麥思科技代理知名品牌感測器如：NMB (Minebea)、Tekscan、Glory、Sensotec等各式感測元，應變規(Strain gage)、荷重元(Load cell)、角度計、位移計、扭力計、壓力計、加速規與放大器(Amplifier)等，歡迎來電進一步洽詢。

應變規,應變計 (Strain Gage)
單軸(Uniaxial) 應變規	雙軸(Bi-axial) 應變規	三軸(Tri-axial) 應變規	花型 (Rosette ) 應變規
<!--[endif]-->	<!--[if !vml]-->	<!--[if !vml]-->	<!--[endif]-->
Gage length:1mm Cable length:500cm	Gage length:2mm Cable length:300cm	Gage length:1mm Cable length:50cm,500cm	Gage length: 2~3 mm

荷重元, 荷重計,力規 (Load Cell ; Force Sensor)
拉壓兩用S型	圓盤壓縮型	拉壓兩用圓盤型	微小型
<!--[endif]-->	<!--[if !vml]-->	<!--[endif]-->	<!--[endif]-->
Range:5~1000Kg	Range:5Kg~20,000Kg	Range:50g~5000Kg	Range:50g~100Kg

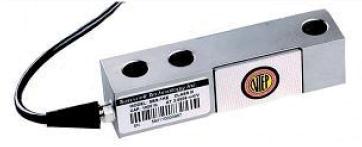

中空型(Washer型)	樑型(Beam type)	三軸,六軸力規	放大器與顯示器
<!--[endif]-->	<!--[endif]-->	<!--[endif]-->	<!--[endif]-->
Range:100~1000,000Kg	Range:100Kg~10,000 Kg	Range: Fx,Fy,Fz : ±100N	Output range:0~10Vdc

扭力計 (Torque Sensor)		壓力計 (Pressure Sensor) , 水壓計
迴轉型(Rotory)	非迴轉測試型(reaction)	高精度型	微小型
<!--[endif]-->	<!--[if !vml]-->	<!--[endif]-->	<!--[if !vml]-->
Range:0.25~1000 N-m	Range:0.1~5000 N-m	Range:1~100Mpa	Range:1~10Mpa

關節角度計 (Goniometer)	角速度計 (Angular Rate Sensor)	加速度計 (Accelerometers)	傾角儀 (Tilt Sensor)
雙軸式	角速度計	單軸;雙軸	單軸;三軸
<!--[endif]-->	<!--[endif]-->	<!--[endif]-->	<!--[endif]-->
Range: ±90°	Range:±80,100,±200 (°/s)	Range:±4 ,10 ,25g	Range:±75°

荷重元 > 產品介紹

NMB荷重元U3C1-B

日本美培亚箔式应变片

共和箔片式应变片

产品名称：	日本美培亚箔式应变片
产品型号：	通用型FR型等
产品价格：	面议
产地：	进口

　 产品说明 　

技术参数：

通用型号：

弯曲性优异,防水抗温度性强,若不直接接触水时,不需要进行表面涂层处理。

.所有型号都可以根据要求带有或不带有引线。

.性能：

工作温度范围：-196～+120℃(当与CC-33A粘结时)、-196～+150℃（PC-6）

.敏感栅长度：0.2、0.3、1、2、3、4、5、6、10、20、30mm

.应变片类型：单轴、双轴、三轴、四轴、单轴5片、双轴5片

.导线的种类：聚酯铜线（2～100mm）、乙烯树脂被覆线（15cm～30m）、中温用导线（15cm～30m）

.胶水：氰基丙稀酸盐粘结剂CC-33A

.可用于特别应用特别型号:一般用途单轴、压力分析、扭矩测量、细线、受剪应变、集中力测量（单轴5片型）

.电阻：60、120、350、500、1000Ω

用于印刷电路板的：

采用仪器标准尺寸，能接装于机器上或狭小部位，超小型：单轴型1.2×1.1mm、双轴、三轴型2.5×2.5mm。.敏感栅长度：0.2、1mm。.类型：单轴型、三轴型0°/90°/45° .电阻:120、350Ω

用于复合材料的：

最适合用于塑料复合材料（CFRP、GFRP）的强度测试。.敏感栅长度：2、5mm。.类型：单轴型、三轴型0°/90°/45° .电阻:120、350Ω

Series		J	J-W	F	F-W
Name		Polyie foil strain gage	Strain gage with vynil wire	Epoxy foil strain gage	Strain gage with vynil wire
Resistive element		CuNi foil	CuNi foil	CuNi foil	CuNi foil
Base material		Polyie	Polyie	Special epoxy	Special epoxy
Operating temp. range (℃)		－70 ~ 200	－30 ~ 70	－50 ~ 70	－30 ~ 70
Strain limit (%)		3 mmor more 5 ~ 7 less than 3 mm 2 ~ 4	3 mmor more 5 ~ 7 less than 3 mm 2 ~ 4	3 mmor more 4 less than 3 mm 2	3 mmor more 4 less than 3 mm 2
Fatigue limit	Applied strain (x10-6)	±1 500	±1 500	±1 500	±1 500
Fatigue limit	Repeatable times	107	107	106	106
Operating temperature range of strain gage with adhesives (℃)		#2129 －60 ~ 140 SP-4 －30 ~ 200	#2129 －50 ~ 70	#2129 －50 ~ 70	#2129 －50 ~ 70

strain gage code:

Gage patern	Part No.	Gage length	base size	Patern size
	F-02W-12T11W03	0.2	2.7 x 2.2	1.3 x 1.0
	F-02W-12T11W3
	F-05W-12T11W03	0.5	3.0 x 2.5	1.3 x 1.4
	F-05W-12T11W3
	F-1S-12MT11W03	1.0	5.2 x 2.5	2.6 x 1.4
	F-1S-12MT11W1
	F-1S-12MT11W3
	F-1S-12MT11W5
	F-2-12T11W03	2.0	6.7 x 3.0	4.3 x 1.9
	F-2-12T11W1
	F-2-12T11W3
	F-2-12T11W5
	F-3N-12T11W03	3.0	9.0 x 3.5	6.0 x 1.8
	F-3N-12T11W1
	F-3N-12T11W3
	F-3N-12T11W5
	F-4-12T11W03	4.0	8.2 x 3.5	5.6 x 2.0

FX-5-12T11W03	5.0	φ12.0	8.0 x 2.5
FX-5-12T11W1
FX-5-12T11W3
FX-5-12T11W5
FR-2-12T11W03	2.0	φ8.0	4.1 x 1.4
FR-2-12T11W1
FR-2-12T11W3
FR-2-12T11W5
FR-5-12T11W03	5.0	φ12.0	8.0 x 2.5
FR-5-12T11W1
FR-5-12T11W3
FR-5-12T11W5

SSTKJ传感器公司致力于称重传感器（Load cells ）、压力传感器(Pressure transducers) 及变送器系列产品的开发、生产、销售和服务，是国内规模较大、品种较齐全的应变片、称重传感器、压力传感器及仪器仪表产品配套供应商。公司同时经营美国 Celtron 称重传感器系列、美国RICE LAKE称重传感器、美国Sensortroncs(STS)称重传感器、美国Nobel张力传感器、美国Tedea-Huntleigh称重传感器、美国BLH过程测量控制系统、美国Transcell 称重传感器及仪表系列、美国Interface称重传感器、日本ASAHI隔离端子及数字面板表、日本NMB称重、压力传感器及仪表系列、美国motorola 压力传感器、美国MSI/MEAS压力传感器、韩国Bongshin称重传感器、韩国DACELL称重传感器、韩国Setech传感器、美国freescale汽车用传感器、德国PHILIPS称重传感器、德国Sarrorius称重传感器、德国HBM称重传感器、瑞士METTLER TOLEDO称重传感器、美国AmCells Califomia.USA称重传感器等世界著名公司的品牌产品。
