主要应用：太阳能跟踪器，激光制导，光电对中，激光测量等。

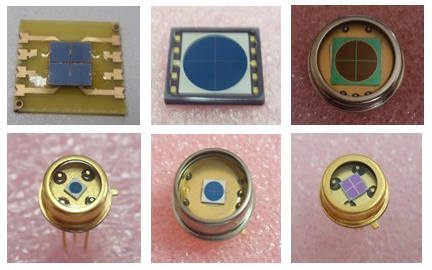

InGaAs四象限探测器（波长800-1700nm)

Series Q: 1064 nm YAG 增强四象限探测器

APD 四象限探测器　

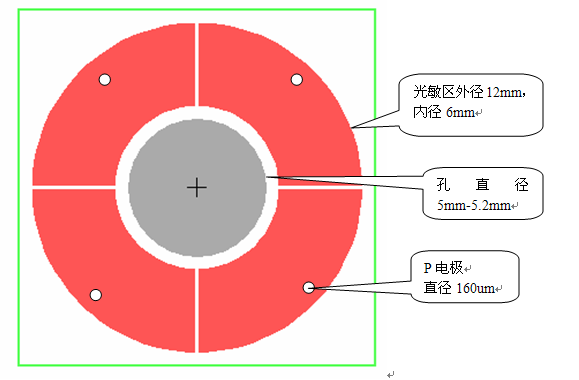

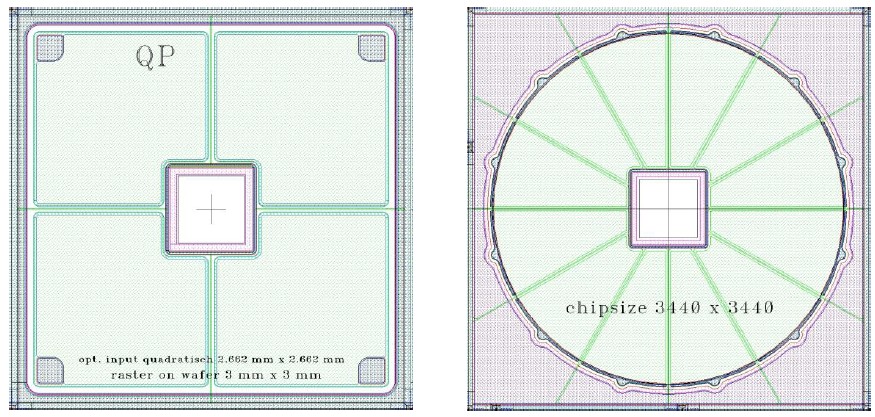

通孔四象限探测器

型号：OSQ16-THD,波长：400-1100nm,受光面积和通孔直径可选，

另有内置放大电路四象限探测器，自然光敏感四象限探测器，紫外光敏感四象限探测器，宽温度范围四象限探测系列，四象限探测器应用电路板等，

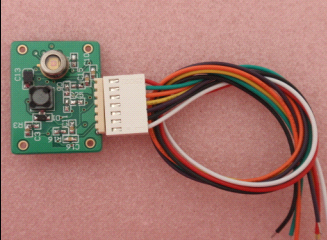

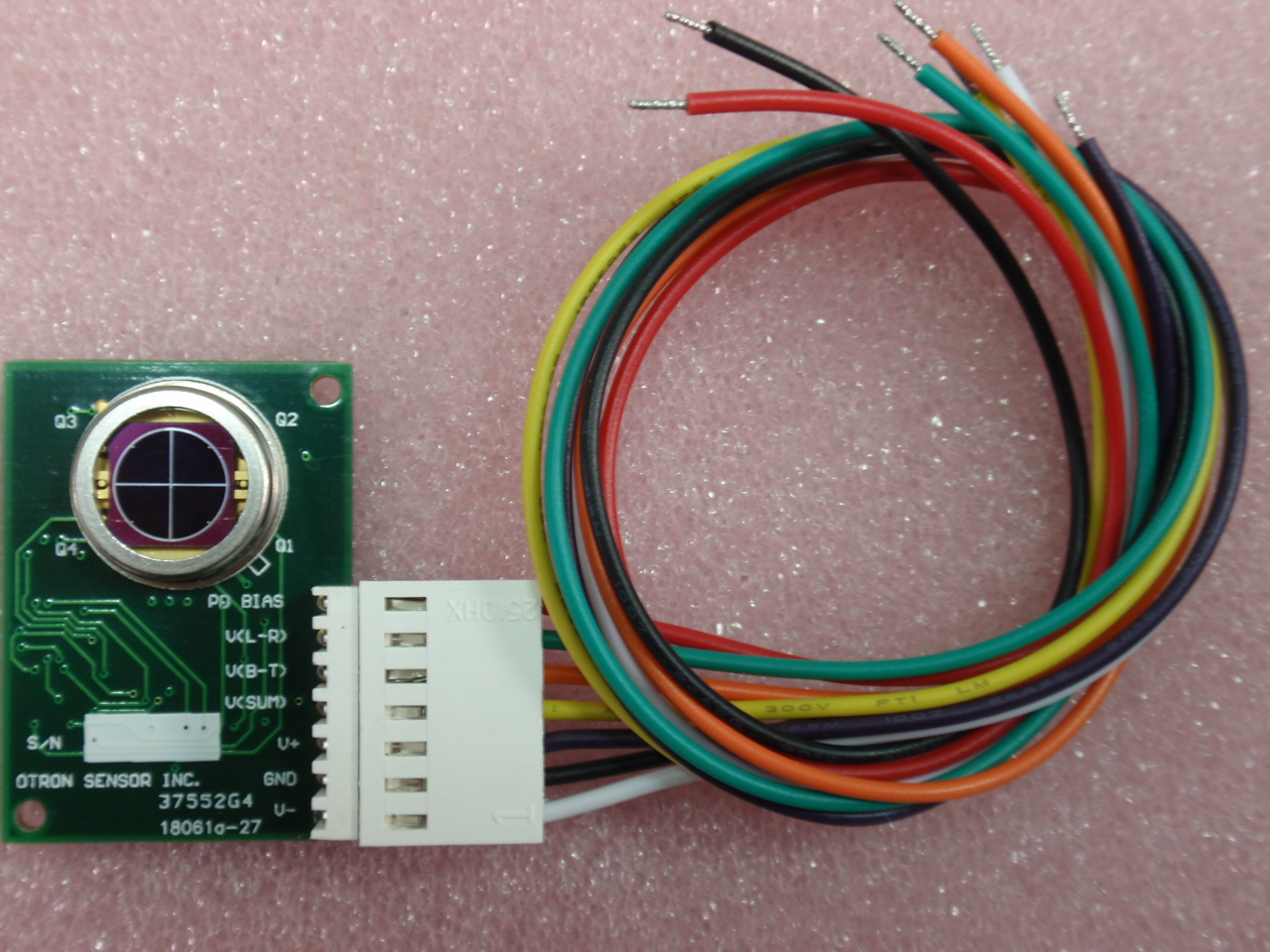

四象限探测器模块系列

型号：OSQ16-SD2

型号：OSQ50-SD2

n

型号：OSQ20-SD2

型号：OSQ100-SD2

四象限放大模块OSM50-IT

(InGaAs APD四象限放大板，兼容连续光和脉冲光探测）

四象限光电探测器在光电信号检测、光电定向、光电准直、光电对中、光电自动跟踪、光电制导等多个技术领域得到了广泛的应用。本说明书所介绍的四象限探测器数字处理模块的基本功能是将四象限探测器的光强信号转换为数字信号，并通过USB 接口将数据传输至计算机上进行显示、分析或存储，以满足用户对四象限数据处理的要求。本信号处理模块具有信号转换精度高、数据处理软件功能强大的特点。

一、主要技术参数

通道数目 4
光强信号输入带宽 10k
AD 采样速率 20k
AD 位数 14bit
AD 转换输入量程 ±5V，±10V
AD 转换非线性度 ±2LSB
系统噪声 5 m Vrms (±10 V 量程)
最大温度漂移 50 ppm/°C
数据传输接口 USB1.1
电源 220V±10V 50/60Hz

二、基本结构

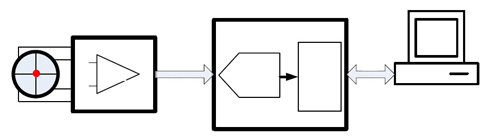

四象限探测器信号处理模块的连接示意图如下图所示

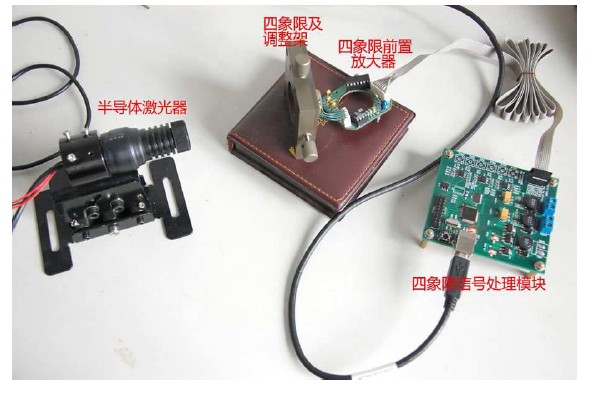

激光光斑照射到四象限探测器表面上，在各个象限分别产生光电流，经前置放大器放大后传送至信号处理模块。该处理模块内包含4路AD转换器及一片单片机（MCU），4 路光信号在MCU 的控制下，经过AD 转换成为数字信号后，从USB接口传输至计算机处理。

三、主要功能及说明

下面将根据本模块的计算机软件界面来说明其主要功能。软件界面上主要包括以下几部分：

1. 四象限光强信号

实时显示四个象限的光强信号随时间变化情况

2. 光强分布函数

在某些应用中，需要计算光斑重心，其计算公式为：

而在另外的某些应用（如象散法测离焦量）中，需要计算光点的象散，其计算公式为：

用户可根据实际需要，选择适当的分布函数显示在界面上。此部分功能可定制，可根据用户需求显示特殊的分布函数。

3. 保存数据

将数据保存为Matlab、Origin 或其它数据处理软件可以识别的格式，以供分析。
