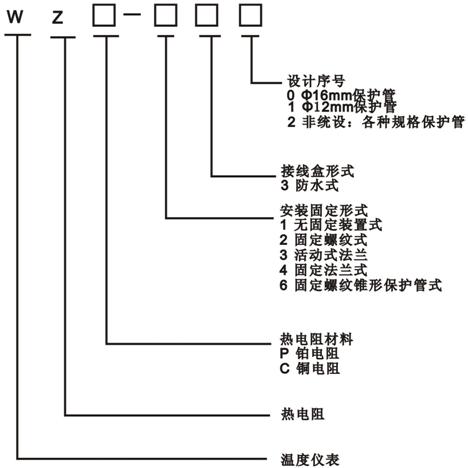

					WZP系列装配式铂电阻 一、产品概述     工业用铂电阻作为温度测量变送器，通常用来和显示、记录、调节仪表计配套，直接测量各种生产过程从-200℃至500℃范围内的液体，蒸汽和气体介质以及固体等表面温度。 二、工作原理     装配式铂电阻是由感温元件、不锈钢外保护管、接线盒以及各种用途的固定装置组成，有双支和单支两种规格，双支铂电阻可以同时输出两组相同电阻信号供使用。     铂电阻是一种温度传感器，它是利用铂丝在温度变化时自身电阻也随着变化的特性来测量温度的，不锈钢保护管不但具有抗腐蚀性能，而且具有足够的机械强度，保证铂电阻能安全地使用在各种场合。     安装固定装置有固定螺纹、活动法兰盘、固定安装法兰盘和带固定螺栓锥形保护管装置等形式。 三、温度测量范围和允许误差 1、无固定装置式热电阻 类别 型号 分度号 测温范围 保护管材料 直径d  mm 热响应时间t0.5 S 单支铂热 电阻 WZP-130 Pt100 -200-500 不锈钢1Cr18Ni9Ti 316 316L 　 Φ16 ≤90 WZP-131 Φ12 ≤30 双支铂热 电阻 WZP2-130 Φ16 ≤90 WZP2-131 Φ12 ≤45 铜热电阻 WZC-130 Cu50 -50-100 Φ12 ≤120 热电阻长度规格（mm） Φ16 Φ12 总长L 置深I 总长L 置深I 300 350 400 450 550 650 900 1150 1400 1650 2150 150 200 250 300 400 500 750 1000 1250 1500 2000 225 250 300 350 450 550 650 900 1150 75 100 150 200 300 400 500 750 1000 　防水式130、131 2、固定螺纹式热电阻 类别 型号 分度号 测量范围℃ 保护管材料 直径d mm 热响应时间t0.5 S 单支铂 热电阻 WZP-230 Pt100 －200～420 不锈钢 1Cr18Ni9Ti 316 316L Φ16 ≤90 WZP-231 Φ12 ≤30 双支铂 热电阻　 WZP2-230 Φ16 ≤90 WZP2-231 Φ12 ≤45 铜热电阻 WZC-230 Cu50 －50～100 Φ12 ≤120 热电阻长度规格（mm） Φ16 Φ12 总长L 置深I 总长L 置深I 300 350 400 450 550 650 900 1150 1400 1650 2150 150 200 250 300 400 500 750 1000 1250 1500 2000 225 250 300 350 450 550 650 900 1150 75 100 150 200 300 400 500 750 1000 防水式230、231 3、活动法兰式热电阻 类别 型号 分度号 测量范围℃ 保护管材料 直径d mm 热响应时间t0.5 S 单支铂 热电阻 WZP-330 Pt100 －200～420 不锈钢 1Cr18Ni9Ti 316 316L Φ16 ≤90 WZP-331 Φ12 ≤30 双支铂 热电阻　 WZP2-330 Φ16 ≤90 WZP2-331 Φ12 ≤45 铜热电阻 WZC-330 Cu50 －50～100 Φ12 ≤120 热电阻长度规格（mm） Φ16 Φ12 总长L 总长L 300 350 400 450 550 650 900 1150 1400 1650 2150 225 250 300 350 450 550 650 900 1150 　防水式330、231 4、固定法兰式热电阻 类别 型号 分度号 测量范围℃ 保护管材料 直径d mm 热响应时间t0.5 S 单支铂 热电阻 WZP-430 Pt100 －200～420 不锈钢 1Cr18Ni9Ti 316 316L Φ16 ≤90 WZP-431 Φ12 ≤30 双支铂 热电阻　 WZP2-430 Φ16 ≤90 WZP2-431 Φ12 ≤45 铜热电阻 WZC-430 Cu50 －50～100 Φ12 ≤120 热电阻长度规格（mm） Φ16 Φ12 总长L 置深I 总长L 置深I 300 350 400 450 550 650 900 1150 1400 1650 2150 150 200 250 300 400 500 750 1000 1250 1500 2000 225 250 300 350 450 550 650 900 1150 75 100 150 200 300 400 500 750 1000 　防水式430、431 四、型号表示
