资料下载	资料下载	资料下载	资料下载
产品名称：湿度传感器(H23K5)	产品名称：湿度传感器(H12K5)	产品名称：湿度传感器(818)	产品名称：震动传感器 102
资料下载	资料下载	资料下载
产品名称：震动传感器 801s	产品名称：震动传感器 801X	产品名称：shock sensor 103

参考价格:18 元

Murata公司推出SM震动传感器，用在汽车电子安全气袋系统PKGS-OORA-R。震动传感器适合用在新型智能安全气袋，它的膨胀是根据旅客的尺寸来确定。它也适用于需要额外安全的常规设计，以控制意外事故。传感器工作在-40 到125 C的汽车环境温度。它在1KHz的灵敏度为78mV/G，电容为760pF，每个方向有20%的误差。传感器的尺寸为6.4 2.8 1.5mm，可用回流焊安装。

	产品名称： 震动传感器 电话:86-0755-83370251 联系人:销售部 品 牌： 厂 商：深圳市SSTKJ实业有限公司 型 号： 产品介绍： 汽车、摩托车防盗器专用震动传感器 传感器参数说明： 1、额定工作电压：12V 2、低工作电压：〉5V 3、工作电流：〈1mA 引线说明： 1、蓝线为信号输出经358运放输出，没有震动时为高电平，在震动时为低电平。 2、红色线电源：+12V 3、黑线为地线

一、概述：

983惯性棒震动传感器被广泛用于保护周边和内部环境安全。983传感器由悬挂于两支镀金接触棒之间的镀金惯性棒构成，接触任何一端都可构成封闭回路。传感器因此接收到入侵者的震动冲击并将信息传给分析器。

971A多重计数分析器专为配合惯性棒和相近类型的震动传感器的使用而设计，采用1至8次多重计数，可调整输入灵敏度和撞击反应强度，并设有锁定记忆装置和复位选择。LED指示传感脉冲，报警输出和报警记忆锁定。

二、安装：

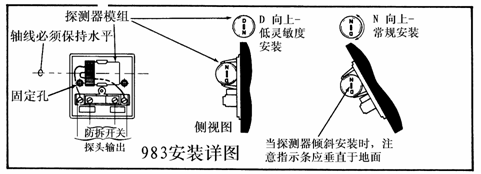

l983传感器安装：

安装方法有较大灵活性，可安于垂直或倾斜的墙壁和屋顶上。

在常规灵敏度（N）下，惯性棒和接触棒安装成90度角；在低灵敏度（D）下，惯性棒和接触棒装成60度角。因此调整灵敏度时只需将传感器旋转180度。

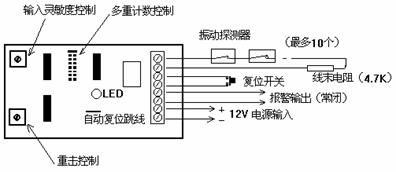

l971A分析器安装:

1.        将端子7和8连接至震动传感器，最多可连接10个传感器，并在线路末端串联4.7K线末电阻。此传感器报警回路必须和传感器防拆回路连接使用。

2.        在报警电路输出端子2和3为常闭继电器输出。当警报、传感器、有线探测器或电源出现故障时，继电器和分析器连接的触点打开，连接至报警主机发出警报。

3.        在端子1和2连接12V直流电。

4.        分析器在报警后可以锁定记忆：如不要求锁定记忆指示，剪断电路板中央红色的自动复位连线。在端子5和 6连接常开或常闭按钮作为复位按钮；或者在端子5连接电源正极也可使分析器复位。

三、调试与操作

1.        输入灵敏度控制（INPUT LEVEL）：

可调整传感器的灵敏度。开机后，将重击控制电位器（GROSS ATTACK）调至最小值，计数设为1，然后调整输入电平电位器（INPUT LEVEL）使传感器收到一次撞击就发出警报。

2.        重击控制：（GROSS ATTACT）

当发生重击时，系统忽略多重计数，可迅速判断情况以发出警报。开机后，调整计数为8，然后调整重击控制电位器（GROSS ATTACK），使传感器收到重击时忽略多重计数发出警报。

3.        多重计数控制：

通过设置跳线作出最好的监测，最大程度避免警报错误。

四、性能指标：

l        电源：10至15 VDC工作电压, 最大电流45mA。

l        调节：输入灵敏度为0.1至60毫秒，重击反应速度为80至200毫秒。

l        971A尺寸：90mm（W）X 65mm（L）X 22mm（H）

GM530震动传感器

*采用崭新的Senstec双压电晶片感应技术； 电晶片感应技术 - 能准确地对所有已知的盗窃工具作出反应 - 对周围环境有良好的抗干扰能力 　 *一体化自动检测系统能迅速检测电子线路和Senstec感应器的正常运作 *对于电气干扰有全面的保护： -金属外壳可防止电磁波干扰 -高效率的滤波电路可防止传导性干扰 *讯号分析系统能够分辨出从空气中传播的震动声波，使无论把探测器安装在受保护物的内部或表面，都可减速少误报 *由于使用崭新的Senstec感应器和讯号鉴定技术，不管固定探测器时所施用的压力怎样，也确保得到出色的表现。 *简易安装设计： -配件齐备 -电子线路不容易受到意外碰撞而损坏。 *能对受保护物作24小时监察，可普遍应用在： - 保险柜 - 金库 -金库门 -自动柜员机 -夜库/夜间保险柜 *拔号式开关使在不同的应用场合下都易于编设： -4级可调灵敏度 -2级可调反应时间 -对混凝土或钢筋材料有3级震动感应设置 技术资料 探测特性 -操作半径/混凝土和钢筋材料的覆盖面积 -所有盗窃工具（包括热敏工具） 3m/28m2 -只限机械性工具 6m/28m2 -灵敏度调较 4极 -反应时间调较 2级 -震动感应设置 3级 -频率响应范围 13…19KHz 电源供应 -供电电压（正常12VDC） 7…16VDC -最大交流成分 5% -12VDC时耗电量 -正常状态 3.5mA -报警 5mA 报警输出 -继电器（转换接点）最大30VDC/100mA -集电极输出 报警时"低"讯号 -报警时持续时间 大约2.5s 防拆监察 -外壳接点（微动开关）最大30VDC/100mA -供电电压 ≤6.5V 测试输出 一体化自检系统控制输入 -"低"讯号触发遥控测试 ≤1V -测试时间 大约3s 环境条件 -操作温度 -20…+60°C -储存温度 -50…+70°C -湿度（DIN40040） F级（≤95%r.h.） -外壳保护类别（IEC529） IP43 -电磁兼容性 15V/m/CE

美国Piezofilm震动薄膜传感器 FDT系列元件（带导线焊接）

FDT系列中的“F”代表软连接（ ‘Flexible
Leads’）。该产品为矩形带银油墨滤网印刷
电极压电薄膜。优于一般的在传感器附近
进行导线焊接的方式，从压电薄膜传感部分
往外延伸的尾部，软电路材质带补偿追踪，
使导线扁平、柔软，并在末端连接一个接
头。

压电薄膜传感器的典型应用  ( 312.8KB )


压电薄膜加速度计


  ACH-01  通用型加速度计 ( 151.7KB )

  ACH-01  普通型加速度计 ( 203.9KB )

  ACH-04-08-05  多轴加速度计 ( 274.9KB )

  ACH-04-08-05  模拟测试PCB加速度计 ( 209.5KB )

  IB-ACH01  加速度计放大器 ( 215.5KB )

  100型  振动传感器 ( 276.7KB )

  3000型  震动记录仪 ( 126.8KB )

振动-动作薄膜传感器


  DT  系列元件 ( 154.8KB )

  DT  系列元件(带导线焊接) ( 120.7KB )

  FDT  系列元件（带导线焊接） ( 129.4KB )

  LDT  系列 ( 175.0KB )

  SDT  屏蔽压电传感器 ( 115.3KB )

超声波传感器


  40khz  超声波发射、接收器 ( 137.2KB )

  80khz  圆柱形超声波传感器 ( 139.4KB )

  PT80KHZ-01  笔尖组件超声波传感器 ( 178.4KB )

  SR80KHZ-01  屏蔽接收器 ( 75.9KB )

压电薄膜固态开关


  SW100  压电薄膜固态开关 ( 166.5KB )

  压电聚合物同轴电缆   ( 115.1KB )

  金属化压电薄膜片   ( 184.7KB )

交通传感器


  Roadtrax BL  交通传感器 ( 172.4KB )

  接口电路板   ( 217.3KB )

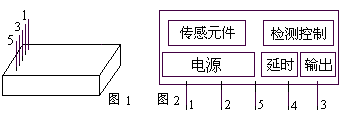

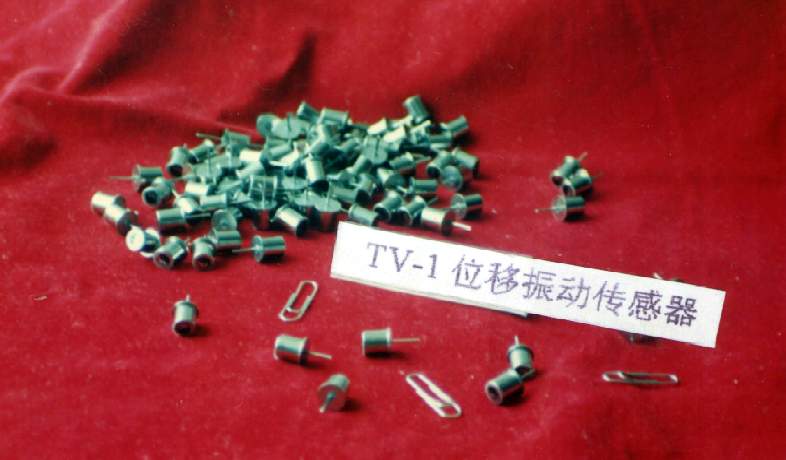

ND系列振动位移传感电路     我厂生产的ND系列振动位移传感器，是一种集振动和位移检测于一身的全方位固态控制器件，是目前做为报警和状态检测的最佳选择，传感部分采用目前最先进的固态加速度检测器件，既对振动和很高的检测灵敏度，有对周围环境的声音信号抑制，具有很强的抗干扰能力，可广泛应用于机动车，保险柜，库房门窗等场合的防盗装置中，器件的内部均含有专用的控制芯片，应用非常方便，可直接带动小功率负载，用一只三极管进行电流放大后，即可驱动继电器或报警器。     由于ND系列器件工作在固态检测方式，故不存在机械疲劳，灵敏度降低，误触发和受环境湿度温度影响等不良现象，具有很好的一致性，器件根据控制芯片的不同分为以下两种型号：     1.ND-1全向振动传感控制电路，特点：可调灵敏度和输出延时长短。     2.ND-2全向振动传感控制电路，特点：超微功耗IO〈1UA。     3.ND-1和ND-2的专用传感器。     ND-1全向振动传感控制电路      ND-1的外形及引脚见图1，脚距：2.54mm，引脚功能见表1，内部示意见图2，在器件检测到振动信号时，能够输出直流电压信号，经外部元件电流放大后，即可驱动报警器或继电器，并受内部定时器控制，具有报警一段时间后自动复位功能。     ND-1的技术指标及参数见表2，应用见图3。
引脚 功能 　 1 负极 　 2 悬空 　 3 输出 　 4 延时设定 　 5 正极 表1

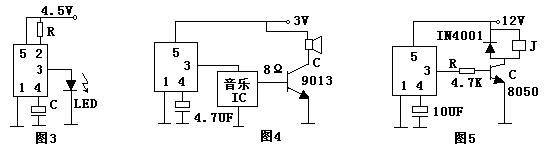

由于器件内部集成度很高，外围电路相当简单，图中的C是延时控制电容，取值越大，延时就越长，反之则反，一般取值为0.1UF-10UF之间，R是外接灵敏度设定电阻，一般情况下只要悬空即可，这时ND-1灵敏度最高，当晃动或振动（敲击）ND-1时，LED点亮（3脚输出有低电平转为高电平），延时过后自动熄灭，由于音乐IC耗电很小，故可用ND-1直接驱动，见图4，也可通过三极管电流放大后驱动继电器大功率负载，见图5。
工作电压 3V-12V 静态电流 3V时500UA 灵敏度 0.1g 检测方向 全向 位移检测依据 加速度 工作温度 -30ºC~+65ºC 体积 12x22x32mm

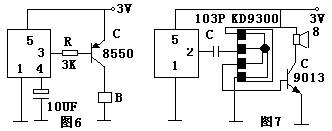

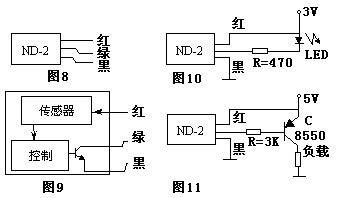

用ND-1制作的人体运动检测器，见图6，当人体在不断运动时，ND-1输出为高电平，并通过内部电路延时，当人体停止运动时，ND-1的输出转为低电平，C8550导通，报警电路B开始工作，发出警报声，此电路可开发成老人救护报警器，军人战地救护器，如将报警电路换成无线发射机，可用于被盗物体跟踪器或跟踪观察动物的仪器及其它电子报警和检测装置。     用ND-1输出脉冲信号的应用，见图7，这是一则可设置在门上的音乐门铃（或报警）电路，当客人敲门时，ND-1可输出一串脉冲触发音乐ICKD9300工作，起到门铃的作用，如果有人撬锁或擅自开门闯入时，电路也会动作，起防盗作用，整个电路的耗电为UA级，用示波器可看P2脚输出波形。    ND-2全向振动传感控制电路     ND-2是我厂最新推出的产品，采用特别设计的低功耗检测控制芯片，静态耗电小于1UA，是目前振动传感器中耗电最小的器件。为了方便使用，采用引线方式，外形见图8，引线连接方式：红线：电源正极，绿线：输出端，黑线：地。     ND-2采用集电极开路输出方式（见图9），其内部三极管的控制电流不小于10mA。受内部定时器的控制，每检测出一次振动信号，三极管导通5秒，负载得电工作。当用量较大时，用户可向我厂定制任意延时参数（1-30秒范围）。     ND-2的技术参数见表3，其应用见图10。     当ND-2受到振动时，LED会点亮5秒，之后熄灭，再次振动则继续点亮，如果外接一只PNP三极管（见图11），则可带动继电器，报警器等功率较大的负载。     注： 1.ND-2在数只联用时其输出端可并联使用。 2.ND-2的输出端不允许与电源正极短路，否则会造成器件的永久损坏。
工作电压 2V-5V 静态电流 1UA 灵敏度 0.1g 检测方向 全向 位移检测依据 加速度 工作温度 -30ºC~+65ºC 体积 0.8x2x2.2cm
ND专用传感器     这是一种不被声音控制的固态传感器件，当受到振动或大幅度晃动时，其内部阻值会快速变化，当加入偏流电阻R时，即可输出一定幅值的电压触发信号，此信号可驱动音乐IC，控制电路等，体积：0.8x2x2.2cm。外形见图12，实际应用见图13。
ND-0振动传感控制电路安装支架     为了便于ND系列振动传感控制电路的安装和使用，特为其设计了ND-0安装支架，用它可以充分发挥传感器的性能，并简化了安装难度，其外型和空位见图14，使用时将ND传感器用914胶或环氧树脂固定在支架的平面上，另一面的两个孔用于与被检测体固定在一起。支架可单独选购，也可申请将振动传感电路固定在上面一同购买。

振动传感器选择指南

为了选择理想的测试传感器,必须对测试对象(信号)以下三方面进行分析与评估

被测振动量大小2)振动信号的频率范围3)振动测试现场的环境
根据以上三个方面的分析结果便可参照传感器的相关技术指标进行选型

灵敏度的选择与测量范围
对振动量估计将有助于确定传感器的灵敏度,测量范围及分辨率等有关指标.测量范围是指传感器所能测量的最大量.最大测量值通常与允许的非线形误差相关联,电压输出型加速度计其测量范围等于传感器输出最大信号电压与灵敏度的比值.

最小测量值通常取决于测量系统的电噪声.低阻电压输出型加速度计的电噪声主要来源是传感器内装电路的电噪声,因此最小测量值表现为传感器的电噪声与灵敏度的比值.必须指出一般传感器的电噪声是指其在宽频带的电压有效值,而在振动信号的频率域分析中有更实际意义的是各频率点的电噪声.特别是对低频信号的测量与分析,由于加速度信号相对微弱而电噪声增大,所以对实际测量频率处的电噪声的了解尤为重要.

在考虑最大和最小测量值后灵敏度的选择在外型尺寸及频率范围许可的条件小应尽量选高为好.

测量频率范围的选择
传感器测量频率范围是指以指定频率点的灵敏度为基准,一定灵敏度偏差的频率范围.灵敏度偏差一般为\可分为±5% ±10% ±3dB.作为一般规律灵敏度高的传感器在高频截止频率较低,且传感器重量较重,反之测量频率范围宽的传感器体积小重量轻但灵敏度则较低.

必须指出传感器的测量范围与安装方式密切相关.传感器的使用频率范围应配合适当的安装方式.过高的追求传感器的测量频率范围不仅在实际使用过程中安装难以实现而且还会大幅度提高传感器成本.

测量环境影响的考虑
首先是对传感器外型尺寸,重量及信号输出形式的考虑.其次则根据测试现场的实际情况考虑以下各项与花呢今年感影响因素相关的技术指标

*温度响应*基座应变*横向振动的影响*西那接地回路的影响

*磁灵敏度*声灵敏度*安装方式的限制*信号传输的电缆于接头形式


低阻电压输出与电荷输出传感器的比较
带内装电路低阻抗电压输出传感器与传统电荷输出传感器相比其优点主要表现为

--使用方便,无需对二次仪表进行设置,对带恒电流供电的数采系统更可与传感器直接连接

---测试信号质量好特别表现在低频测量,远距离测量以及工业设备在线故障检测.

---内装电路对环境的局限性(一般为125度),而电荷型传感器可耐250度的工作环境温度.

传感器选择中其他较为普遍的考虑是传感器的稳定性,可靠性以及性能指标的离散度.然而在实际传感器技术指标中很少提供具体数据考核这些特征,因为其他客户对同类传感器及相似测量环境的使用经验经常被用做参考.
