热敏开关原理
|
|
|

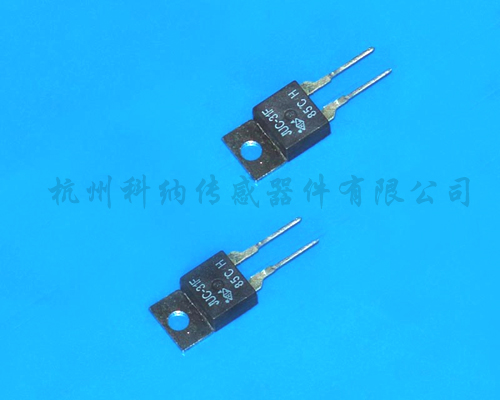

KSD-01F温控器温控开关热保护器KSD01F |
系统触感温式温控器。灵敏、可靠。适用于线路板等作温度控制或热过载保护用。
1． 使用条件
① 相对湿度：在+20℃ 环境下达95%
② 大气压力：86-106Kpa
③ 工作位置：任意
2． 技术参数
① 点形式：1D或1H
② 触点负载：220VAC 1.5A 或24VDC 1.5A
③ 绝缘电阻：常温常湿 ≥50MΩ
④ 接触电阻：≤ 100 mΩ
⑤ 抗电强度：≥500VAC
⑥ 重量< 2g |
|
---------------------------------------------------------- |
3． 规格数据表
| 动作温度（℃） |
动作温度误差（℃） |
回复温度（℃） |
测试升降温速度（℃/min） |
备注 |
| 30-100 |
±5 |
10-30 |
5-10 |
表中的回复温度指低于动作温度 |
| 105-150 |
±6 |
20-50 |
5-10 |
部分参数资料：
|
规格
|
规格
|
动作温度
|
回复温度
|
额定负载
|
|
KSD-01FD005
|
KSD-01FH005
|
5℃±5℃
|
0-1℃
|
250VAC1.5A
|
|
KSD-01FD010
|
KSD-01FH010
|
10℃±5℃
|
0-5℃
|
250VAC1.5A
|
|
KSD-01FD015
|
KSD-01FH015
|
15℃±5℃
|
5-10℃
|
250VAC1.5A
|
|
KSD-01FD020
|
KSD-01FH020
|
20℃±5℃
|
5-10℃
|
250VAC1.5A
|
|
KSD-01FD025
|
KSD-01FH025
|
25℃±5℃
|
10-15℃
|
250VAC1.5A
|
|
KSD-01FD030
|
KSD-01FH030
|
30℃±5℃
|
15-20℃
|
250VAC1.5A
|
|
KSD-01FD035
|
KSD-01FH035
|
35℃±5℃
|
20-25℃
|
250VAC1.5A
|
|
KSD-01FD040
|
KSD-01FH040
|
40℃±5℃
|
25-35℃
|
250VAC1.5A
|
|
KSD-01FD045
|
KSD-01FH045
|
45℃±5℃
|
30-40℃
|
250VAC1.5A
|
|
KSD-01FD050
|
KSD-01FH050
|
50℃±5℃
|
35-45℃
|
250VAC1.5A
|
|
KSD-01FD055
|
KSD-01FH055
|
55℃±5℃
|
40-50℃
|
250VAC1.5A
|
|
KSD-01FD060
|
KSD-01FH060
|
60℃±5℃
|
42-54℃
|
250VAC1.5A
|
|
KSD-01FD065
|
KSD-01FH065
|
65℃±5℃
|
45-58℃
|
250VAC1.5A
|
|
KSD-01FD070
|
KSD-01FH070
|
70℃±5℃
|
50-63℃
|
250VAC1.5A
|
|
KSD-01FD075
|
KSD-01FH075
|
75℃±5℃
|
53-67℃
|
250VAC1.5A
|
|
KSD-01FD080
|
KSD-01FH080
|
80℃±5℃
|
56-72℃
|
250VAC1.5A
|
|
KSD-01FD085
|
KSD-01FH085
|
85℃±5℃
|
62-77℃
|
250VAC1.5A
|
|
KSD-01FD090
|
KSD-01FH090
|
90℃±5℃
|
66-82℃
|
250VAC1.5A
|
|
KSD-01FD095
|
KSD-01FH095
|
95℃±5℃
|
72-87℃
|
250VAC1.5A
|
|
KSD-01FD100
|
KSD-01FH100
|
100℃±5℃
|
78-92℃
|
250VAC1.5A
|
|
KSD-01FD105
|
KSD-01FH105
|
105℃±5℃
|
80-95℃
|
250VAC1.5A
|
|
KSD-01FD110
|
KSD-01FH110
|
110℃±5℃
|
83-100℃
|
250VAC1.5A
|
|
KSD-01FD115
|
KSD-01FH115
|
115℃±5℃
|
87-105℃
|
250VAC1.5A
|
|
KSD-01FD120
|
KSD-01FH120
|
120℃±5℃
|
92-110℃
|
250VAC1.5A
|
|
KSD-01FD125
|
KSD-01FH125
|
125℃±5℃
|
95-115℃
|
250VAC1.5A
|
|
KSD-01FD130
|
KSD-01FH130
|
130℃±5℃
|
100-120℃
|
250VAC1.5A
|
|
KSD-01FD135
|
KSD-01FH135
|
135℃±5℃
|
105-125℃
|
250VAC1.5A
|
|
KSD-01FD140
|
KSD-01FH140
|
140℃±5℃
|
110-130℃
|
250VAC1.5A
|
|
KSD-01FD145
|
KSD-01FH145
|
145℃±5℃
|
115-135℃
|
250VAC1.5A
|
|
KSD-01FD150
|
KSD-01FH150
|
150℃±5℃
|
120-140℃
|
250VAC1.5A
|
|
|
|
深圳市SSTKJ实业是集产品开发、代理销售为一体：主营发热线、温度保险丝、保险丝、温控开关、自恢复保险丝、NTC热敏电阻、PTC
热敏电阻等一条龙服务的电子元件企业。代理TAM、Littelfuse、AUPO、BUSSMANN保险丝，进口自恢复保险丝(Raychem\宝电通\聚鼎)、SMD
温控器(SEKI\KLXON\CD\Airpax),NTC 热敏电阻(MuRata\三菱\E-way)等电子产品。产品通过UL、CSA、VDE、CCC等安规认证。品质系统通过ISO-9000认证。公司主要客户有：华为、创维、通士达、海莱、利胜节能灯等。
SSTKJ实业奉行"质量第一、信誉为本"的经营理念。我们的承诺：客户的要求，就是我们的追求；客户的满意，就是我们的目标。竭诚为国内外电子界人士提供质优价廉的产品及相关配套服务。我们恭候您的垂询、合作，共铸辉煌。
|
|
特性 :
‧最大定格 : 60A/115VAC; 45A / 230VAC
‧作業溫度 : 90 ℃ ~150 ℃
‧作業溫度公差 : ± 5 ℃
用途 :1 馬力以上馬達 / 變壓器…
認證 : UL / CSA / ENEC
|
|
|
|
特性 :
‧定格 : 50A/115VAC; 37A / 230VAC
‧高可靠性 , 可代替電子啟動器
‧當馬達過負載或啟動電流過大時，立即跳脫切斷
電源
用途 : 1 馬力 ~2 馬力馬達
|
|
|
|
特性 :
‧6AP 定格 : 15A/30VDC; 30A / 15VDC
‧3MP 定格 : 27.5A/250VAC; 18A / 125VAC
‧作業溫度 : 80 ℃ ~150 ℃
‧作業溫度公差 : ± 5 ℃
‧6AP 跳脫時間 : 4~10sec;3MP
‧ 跳脫時間 : 2~6sec
用途 : 跳動窗馬達、電動雨刷馬達、 起桿
認證 : UL 、 CSA 、 VDE 、 ENEC 、 SEMKO
|
|
|
|
特性 :
‧定格 : 5A/250VAC
‧作業溫度 : 70 ℃ ~150 ℃
‧作業溫度公差 : ± 5 ℃
用途 : 馬達 / 變壓器 / 電子式安定器 / 照明燈具等等
認證 : CCEE
|
|
|
|
|
|
|
特性 :
‧最大定格 : 32A/240VAC
‧作業溫度 : 100 ℃ ~160 ℃
‧作業溫度公差 : ± 5 ℃
‧可代替 PTCR 啟動器和電機線電器
‧冰箱壓縮機過負載保護器
用途 : 冰箱 , 冷凍室 , 除濕機 , 自動販賣機等等
|
|
|
|
特性 :
‧定格 :15A/170VAC,6A/300VAC
‧作業溫度 :125 ℃
‧作業電流 120V&240V
‧高可靠性 , 可代替電子式啟動器
‧不需使用其他配件，可直接插入壓縮機之三星
端子。
用途 : 冰箱 / 冷凍器 / 除濕機 …
|
|
|
|
特性 :
‧冷凍空調壓縮機保護器
‧壓縮機過負載或啟動電流過大時，立即跳脫切斷
電源
‧根據各家壓縮機設計需求而設計
用途 : 冷凍空調壓縮機
|
|
|
|
特性 :
‧定格 : 60A / 230VAC ； 80A / 230VAC
‧作業溫度 : 90 ℃ ~ 170 ℃
‧作業溫度公差 : 跳脫溫度 ± 5 ℃
‧回複溫度 : ± 11 ℃
‧高可靠性一二觸點式
‧小型橢圓結構，用於較小馬力的壓縮機
用途 : 1 ~ 2 3/4 馬力範圍的空調壓縮機
|
|
|
|
特性 :
‧定格 : 175A / 1200VAC ； 130A / 240VAC
‧作業溫度 : 90 ℃ ~ 150 ℃
‧作業溫度公差 : ± 5 ℃
用途 : 1 馬力以上馬達
認證 : UL，CSA，ENEC
|
|
|
|
|
● PTC 馬達式溫度傳感器
/3BA/4BA/7BA/10BA 系列
|
|
|
| |
特性 :
‧定格 : 120VAC ； 208 /
240VAC( ± 10%)
‧開關容量： 24VAC (124VA) 、
120VAC (660VA) 、 240VAC
(720VA)
‧作業溫度公差 : ± 5 ℃
用途 : 工業水邦、壓縮機、大型空調…
|
|
|
● PTC 馬達保護模塊
/30.31.32.40.41.42AA. 系列
|
|
|
| |
特性 :
‧定格 : 24VAC or 115~230VAC ( ± 15%)
‧作業電流： 2.5A ， 600VA ， 250V MAX
用途 : 工業水邦、壓縮機、大型空調…
|
|
|
|
|
|
特性 :
‧定格 : 16A / 125VAC ； 10A /
250VAC
‧作業溫度 : -40 ℃ ~ 204 ℃
‧作業溫度公差 : ± 5 ℃
用途 : 咖啡爐 / 微波爐 / 電熱水器 / 烤盤 ….
認證 : UL / ENEC / CSA
|
|
|
|
特性 :
‧定格 : 13A /
250VAC(TH10,TH11) ； 13A /
25VAC(TH21)
‧作業溫度 : 60 ℃ ~ 150 ℃
‧作業溫度公差 : ± 5 ℃
‧最大工作溫度 : 170 ℃
‧TH10 為自動回複裝置 .TH11 與
TH21 為手動複歸
裝置
用途 : 吹風機 , 熱風扇 , 加熱器
認證 : TH10: UL,CSA,ENEC , TH11: UL,CSA,ENEC , TH21: UL,CSA
|
|
|
|
特性 / MA10:
‧定格
: 9A / 250VAC
‧作業溫度
: 60 ℃ ~ 150 ℃
‧作業溫度公差
: ± 5 ℃ ~ ± 15 ℃
特性 / YS10:
‧定格
: 8A / 250VAC;16A/125VAC
‧作業溫度
: 60 ℃ ~ 150 ℃
‧作業溫度公差
: ± 5 ℃
用途 : 馬達 , 電子式安定器 , 照明燈具 , 變壓器 …
認證 :MA10:UL,CSA,ENEC.CCEE, YS10:UL,ENEC,SEMCO,DEMCO
|
|
|
|
特性 :
‧定格 : 7A /
250VAC;10A/125VAC
‧作業溫度 : 45 ℃ ~ 150 ℃
‧作業溫度公差 : ± 5 ℃
用途 : 馬達 , 安定器 , 變壓器 , 二次充電電池 …
認證 : UL,CSA
|
|
|
|
|
|
|
|
|
特性 :
‧定格
: 5A / 12VDC;3A/24VDC
‧作業溫度
: 45 ℃ ~ 95 ℃
‧作業溫度公差
: ± 5 ℃
用途 : 二次充電電池 …
認證 : UL,CSA,ENEC
|
|
|
|
|
|
特性 :
‧定格
: 5A / 12VDC;3A/24VDC
‧作業溫度
: 70 ℃ ~ 95 ℃
‧作業溫度公差
: ± 8 ℃
用途 : 二次充電電池 …
認證 : UL,ENEC
|
|
|
|
|
 |
|
