Automotive Sensor Assemblies

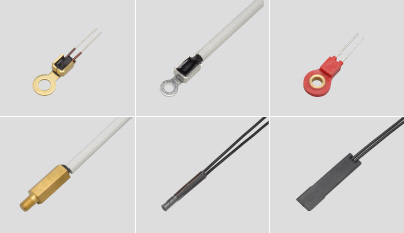

Below are some examples
of SEMITEC automotive sensor solutions.
SEMITEC designs and produces customized
sensors for Automotive applications such
as: ECU, A/C, evaporators, cooling
systems, IGBTs, motors, batteries (HEV,
PHEV, EV, etc.)
No.7 ECU (Screw Mount
Sensor)
Features: A screw mount type temperature
sensor with high thermal conductivity,
suitable for high temperature use.
|
Rated zero-power resistance
(R75) |
B-value (B0/100) |
Operating Temperature range |
|
7.214kΩ±5% at 75℃ |
3970K±2% |
-40℃～130℃ |
Thermal Time Constant: approx. 75
sec.
Breakdown Voltage: AC 600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

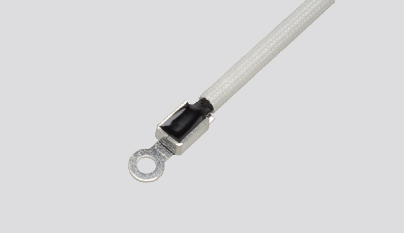

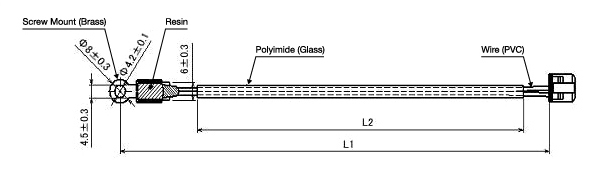

No.8 ECU (Screw Mount
Sensor)
Features: A screw mount type, high
accuracy temperature sensor excellent
thermal conductivity, suitable for high
temperature use.
|
Rated zero-power resistance
(R25) |
B-value (B25/85) |
Operating Temperature range |
|
10.0kΩ±0.5% at 25℃ |
3435K±0.5% |
-40℃～125℃ |
Thermal Time Constant: approx. 80
sec.
Breakdown Voltage: AC 1800V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

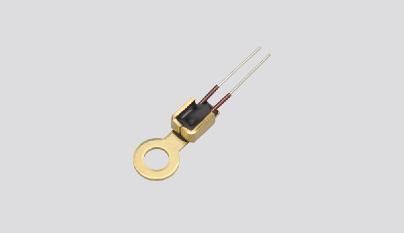

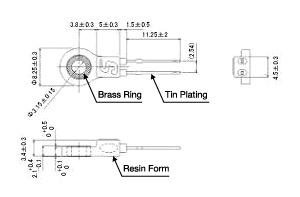

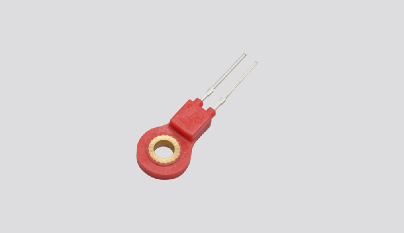

No.9 Controller Unit
(Screw Mount Sensor)
Features: A temperature sensor with
robust screw tension suitable for
extended use
|
Rated zero-power resistance
(R25) |
B-value (25/85) |
Operating Temperature range |
|
2kΩ±1% at 25℃ |
3182K±1% |
-40℃～90℃ |
Thermal Time Constant: 80 sec. max.
Breakdown Voltage: AC 600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

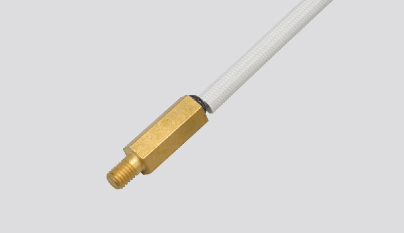

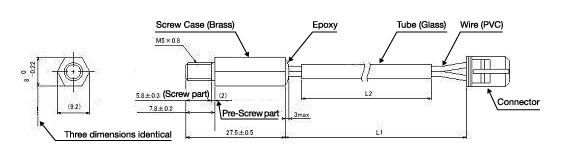

No.10 Motor (Screw Type
Pipe Sensor)
Features: A screw type temperature
sensor with high accuracy and excellent
environmental properties.
|
Rated zero-power resistance
(R25) |
B-value (25/85) |
Operating Temperature range |
|
10.0kΩ±0.5% at 25℃ |
3435K±0.5% |
-40℃～150℃ |
Thermal Time Constant: approx. 298
sec.
Breakdown Voltage: AC 600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

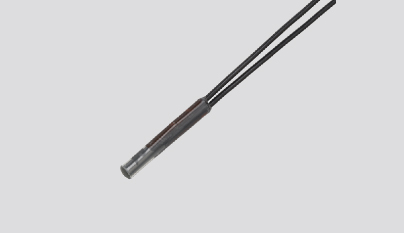

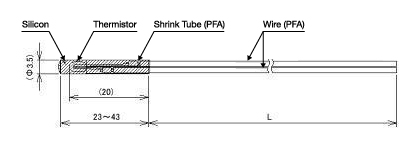

No.11 Motor (Teflon
Tube Sensor)
Features: A temperature sensor with a
thin tip and excellent response time.
|
Rated zero-power resistance
(R100) |
B-value (0/100) |
Operating Temperature range |
|
1.0kΩ±5% at 100℃ |
3387K±2% |
-40℃～250℃ |
Thermal Time Constant: 7 sec.
Breakdown Voltage: AC 1200V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

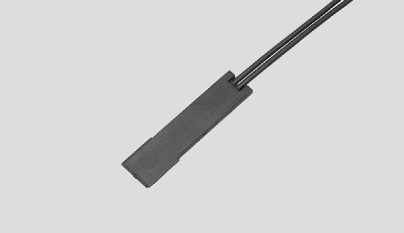

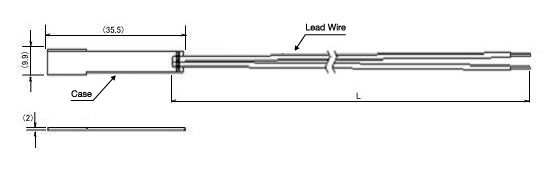

No.12 Battery /
Capacitor (Low Profile Case Sensor)
Features: A low profile case sensor with
high breakdown voltage designed for
limited space applications.
|
Rated zero-power resistance
(R25) |
B-value (25/85) |
Operating Temperature range |
|
10.0kΩ±1% at 25℃ |
3435K±1% |
-20℃～80℃ |
Thermal Time Constant: approx. 25
sec.
Breakdown Voltage: AC 2160V 1 sec.
Insulation Resistance: DC500V 100MΩ+
For
automotive applications車載用サーミスタセンサ
下記は、センサの一例です。エンジン制御用、カーエアコン、エバポレータ、ハイブリッド自動車、冷却水、IGBT、各種モーター温度検知用、バッテリー、その他各種カスタムでセンサ加工を行い供給させていただいております。
制御ユニット No.7 ネジ止めブラケットセンサ
特長：熱伝導が良く高温域で使用可能なネジ止め温度センサです。
|
ゼロ負荷抵抗値（R75） |
B定数（B0/100） |
使用温度範囲℃ |
|
7.214kΩ±5% at 75℃ |
3970K±2% |
-40℃～130℃ |
熱時定数・・・・約75秒
絶縁耐圧・・・・AC600V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

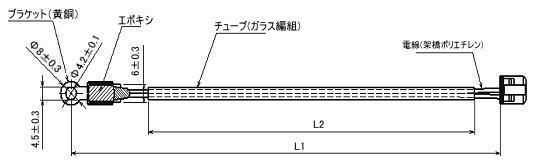

制御ユニット No.8 ネジ止めブラケットセンサ
特長：熱伝導が良く高温域で使用可能な高精度ネジ止め温度センサです。
|
ゼロ負荷抵抗値（R25） |
B定数（25/85） |
使用温度範囲℃ |
|
10.0kΩ±0.5% at 25℃ |
3435K±0.5% |
-40℃～125℃ |
熱時定数・・・・約80秒
絶縁耐圧・・・・AC1800V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

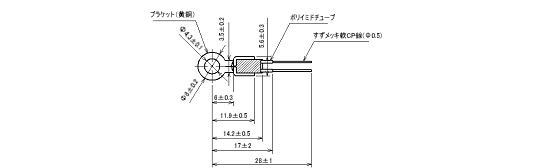

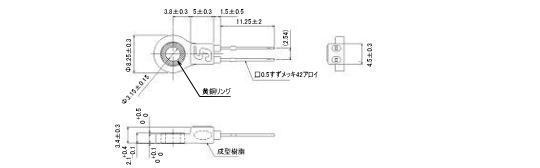

制御ユニット No.9 ネジ止めセンサ（リング入）
特長：ネジ締めに強く長期間使用可能な温度センサです。
|
ゼロ負荷抵抗値（R25） |
B定数（25/85） |
使用温度範囲℃ |
|
2kΩ±1% at 25℃ |
3182K±1% |
-40℃～90℃ |
熱時定数・・・・約80秒以下
絶縁耐圧・・・・AC600V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

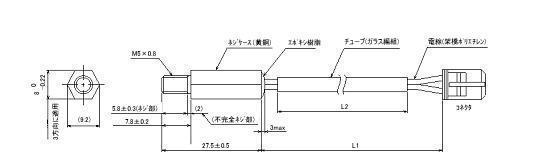

モーター No.10 ネジ式パイプセンサ
特長：耐候性に優れた高精度のネジ式温度センサです。
|
ゼロ負荷抵抗値（R25） |
B定数（25/85） |
使用温度範囲℃ |
|
10.0kΩ±0.5% at 25℃ |
3435K±0.5% |
-40℃～150℃ |
熱時定数・・・・約298秒
絶縁耐圧・・・・AC600V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

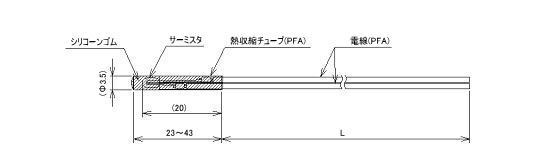

モーター No.11 テフロンチューブセンサ
特長：先端が細く応答性に優れた温度センサです。
|
ゼロ負荷抵抗値（R100） |
B定数（0/100） |
使用温度範囲℃ |
|
1.0kΩ±5% at 100℃ |
3387K±2% |
-40℃～250℃ |
熱時定数・・・・約7秒（オイル）
絶縁耐圧・・・・AC1200V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

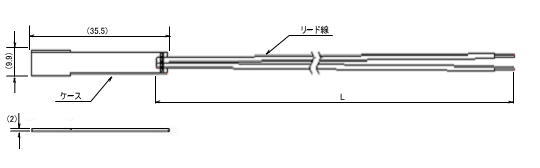

バッテリー・キャパシタ No.12 薄型ケースセンサ
特長：狭いスペースに使用可能な絶縁耐圧が高い薄型ケースセンサです。
|
ゼロ負荷抵抗値（R25） |
B定数（25/85） |
使用温度範囲℃ |
|
10.0kΩ±1% at 25℃ |
3435K±1% |
-20℃～80℃ |
熱時定数・・・・約25秒
絶縁耐圧・・・・AC2160V 1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上
