Office Automation Sensor Assemblies

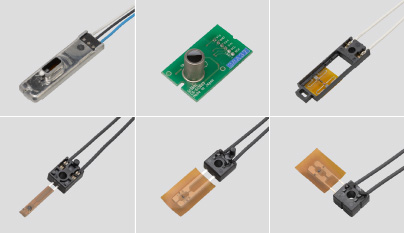

Below are some examples of SEMITEC OA sensor solutions.

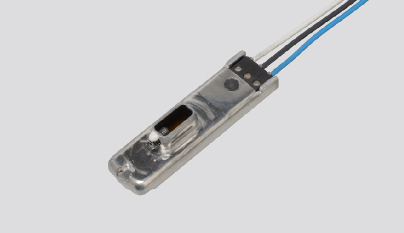

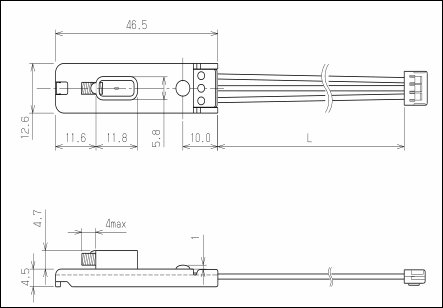

No.1 Printer / Copier Sensor (NC Sensor)

Parameters	Value	Conditions
Measurement center	180℃±3℃	Blackbody temp.: 180℃; sensor body temp.: 100℃
Measurement center	180℃±3℃	Roller diameter: 40 mm; distance: 5 mm
Responsivity	1.3s±0.5s	Time required to reach 63.2% of temperature difference between blackbody and sensor body.
Operating temp. range	-10℃〜-150℃	―
Measuring temp. range	-20℃〜260℃	―
Thermistor resistance value	7kΩ±3%	Rated zero-power resistance at 180℃
Thermistor B-value	3370K±1%	B-value determined by rated zero-power resistance at 25℃ and 85℃

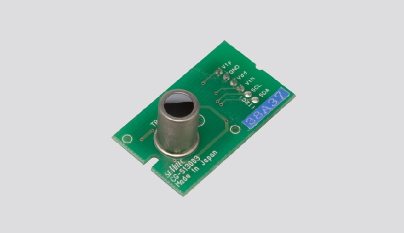

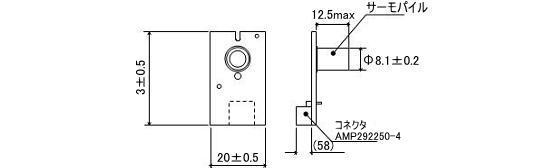

No.2 Printer / Copier Sensor (Thermopile Module)

Features: A non contact IR sensor module capable of accurate and easy temperature measurement.
　

Power supply voltage	Output voltage	Operating Temperature range	Temperature measurement range
3.2V～6V	0.2V～2.8V	-25℃～100℃	-20℃～250℃

Connector pinout

1	Sensor output VTobj (V)
2	GND
3	Power supply voltage: Vdd
4	Thermistor output: Vtamb (V)

Thermal time constant: approx. 46 ms

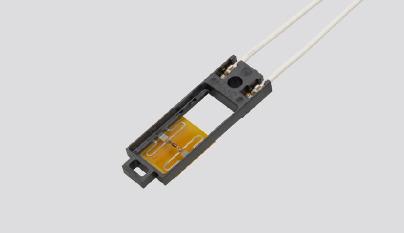

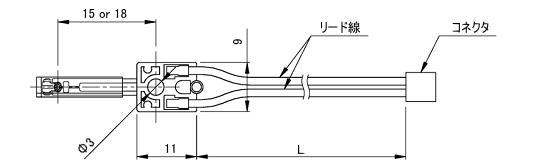

No.3 Printer / Copier Sensor (HF-N Sensor)

Features: A sensor capable of non contact measurement with conventional thermistor-based method.

Rated zero-power resistance (R180)	B-value (B25/85)	Operating Temperature range
7kΩ±5% at 180℃	3370K±3%	-20℃～230℃(sensor head)

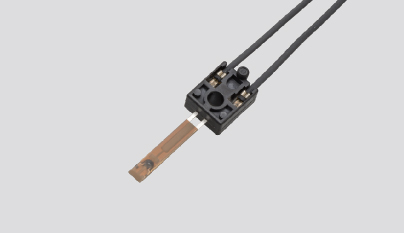

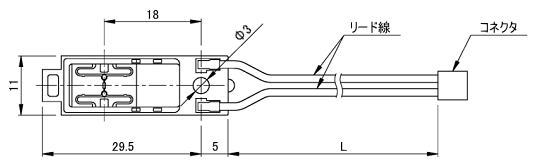

No.4 Printer / Copier Sensor (FS Sensor)

Features: A low friction type sensor capable of minimizing damage to the fuser roller.
　

Rated zero-power resistance (R180)	B-value (B25/85)	Operating Temperature range
7kΩ±5% at 180℃	3370K±3%	-20℃～230℃

Thermal Time Constant: approx. 1.0 sec. (roller)
Breakdown Voltage: AC　600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

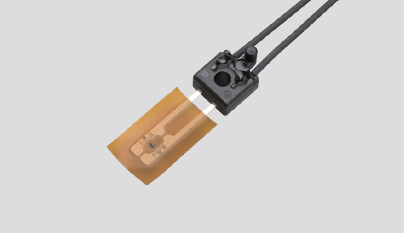

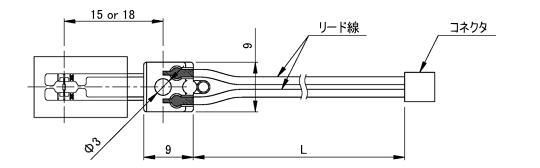

No.5 printer / Copier Sensor (HF-H Sensor)

Features: A high speed type temperature sensor that can instantly respond to temperature changes of the fuser roller.

Rated zero-power resistance (R180)	B-value (B25/85)	Operating Temperature range
7kΩ±5% at 180℃	3370K±3%	-20℃～230℃

Thermal Time Constant: approx. 1.0 sec. (roller)
Breakdown Voltage: AC 600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

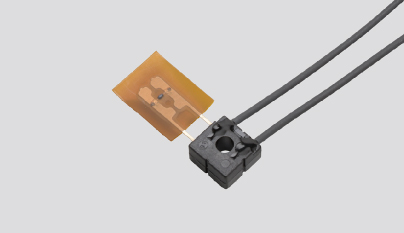

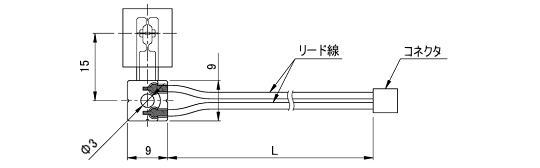

No.6 Printer / Copier Sensor (HF-L Sensor)

Features: A space saving type of temperature sensor with lead wires parallel to the fuser roller.

Rated zero-power resistance (R180)	B-value (B25/85)	Operating Temperature range
7kΩ±5% at 180℃	3370K±3%	-20℃～230℃

Thermal Time Constant: approx. 1.0 sec. (roller)
Breakdown Voltage: AC 600V 1 sec.
Insulation Resistance: DC 500V 100MΩ+

For office automation applications (copy machine, printer, fax machine)OA機器用サーミスタセンサ

下記は、センサの一例です。

プリンタ・複写機　No.1　NCセンサ

項目	性能	条件
検知温度	180℃±3℃	黒体温度 180℃、補償温度 100℃
検知温度	180℃±3℃	ローラ径 40mm、測定距離 5mm
応答性	1.3s±0.5s	検知温度が黒体温度の63.2%に達する時間
使用温度範囲	-10℃〜-150℃	―
検知温度範囲	-20℃〜260℃	―
サーミスタ抵抗値	7kΩ±3%	180℃におけるゼロ負荷抵抗値
サーミスタB定数	3370K±1%	25℃と85℃のゼロ負荷抵抗値より算出

プリンタ・複写機　No.2　サーモパイルモジュール

特長：赤外線検知式で温度を正確・手軽に測定する非接触センサです。
　

電源電圧	出力電圧	使用温度範囲℃	検知温度範囲℃
3.2V～6V	0.2V～2.8V	-25℃～100℃	-20℃～250℃

コネクタピン配置

1	センサ出力VTobj(V)
2	GND
3	電源電圧：Vdd
4	サーミスタ出力：Vtamb(V)

熱時定数・・・・約46ms

プリンタ・複写機　No.3　HF-Nセンサ

特長：従来のサーミスタ方式で非接触の測定が可能になったセンサです。
　

ゼロ負荷抵抗値（R180）	B定数（B25/85）	使用温度範囲℃
7kΩ±5% at 180℃	3370K±3%	-20℃～230℃(感熱部)

プリンタ・複写機　No.4　FSセンサ

特長：定着ローラへのダメージを最小限に抑える低摩擦タイプの温度センサです。
　

ゼロ負荷抵抗値（R180）	B定数（B25/85）	使用温度範囲℃
7kΩ±5% at 180℃	3370K±3%	-20℃～230℃

熱時定数・・・・約1.0秒（ローラー）
絶縁耐圧・・・・AC600V　1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

プリンタ・複写機　No.5　HF-Hセンサ

特長：定着ローラの熱変化を瞬時に捉える高速タイプの温度センサです。
　

ゼロ負荷抵抗値（R180）	B定数（B25/85）	使用温度範囲℃
7kΩ±5% at 180℃	3370K±3%	-20℃～230℃

熱時定数・・・・約0.7秒（ローラー）
絶縁耐圧・・・・AC600V　1秒間
絶縁抵抗・・・・DC500Vにて100MΩ以上

プリンタ・複写機　No.6　HF-Lセンサ

特長：定着ローラと平行方向にリード線を配置する省スペースタイプの温度センサです。
　

ゼロ負荷抵抗値（R180）	B定数（B25/85）	使用温度範囲℃
7kΩ±5% at 180℃	3370K±3%	-20℃～230℃
