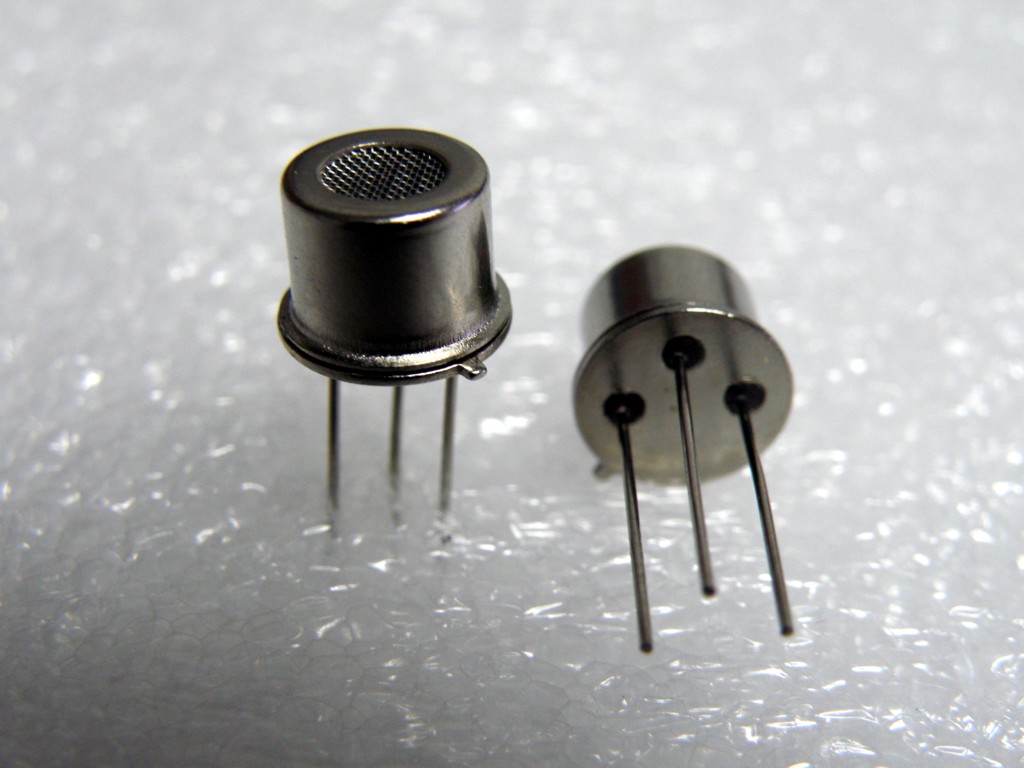

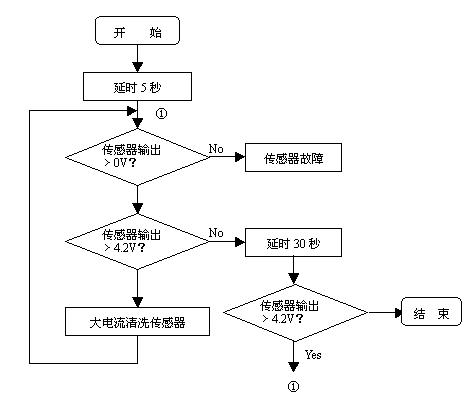

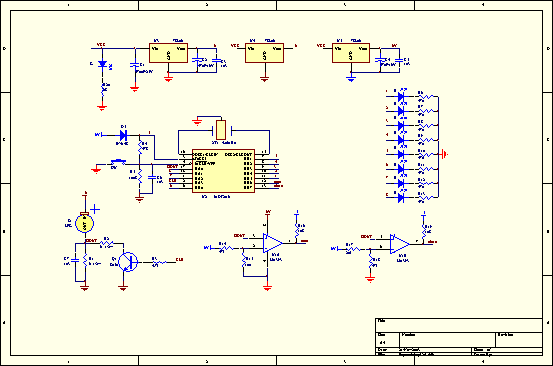

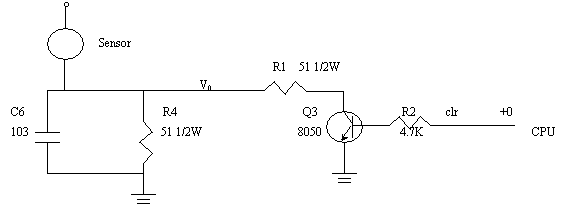

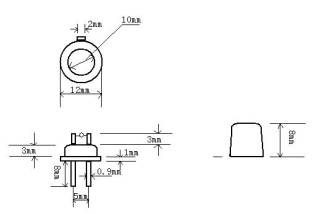

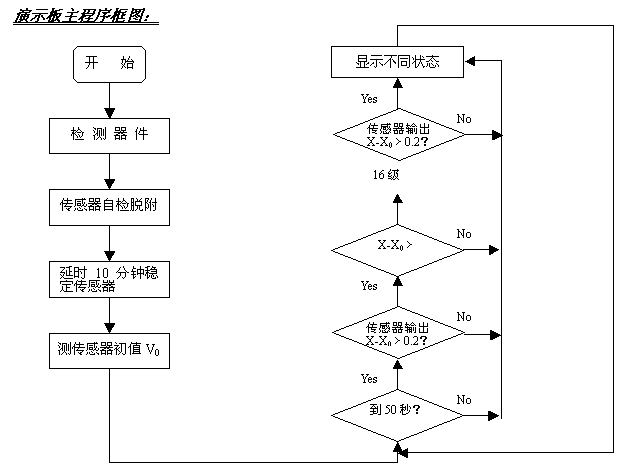

TP-4 空气污染物传感器 特点 : •低功耗 •灵敏度高 •寿命长，成本低•应用电路简单•体积小 应用 : ※ 空气清洁器 ※ 通风控制 ※ 空气质量监视 TP-4 型常温气敏传感器由纳米级 SnO 2 及适当掺杂混合剂烧结而成，具微珠式结构。在可检测气体中，传感器的电导性随着空气中气体浓度的变化而升高 , 属于电阻式金属氧化物半导体表面控制型。可将传导性变化改变为一个输出信号，与气体浓度相对应。 TP-4 型传感器对低浓度空气污染物如氢气，碳氢化合物，酒精，一氧化碳，苯残余物等气体灵敏。采用微处理程序及专用软件来处理传感器的信号。 下图表明部分气体 , 传感器的敏感特性。所有数据均在标准测试条件下采集。 Y 轴表示传感器的输出电压。 温湿度 : 基本测试电路 : 传感器只需一个电压输入 V I 。 R L 为与传感器串联的负载电阻。由于传感器具有极性电路电压需要采用直流电压。 V O 通过负载电阻 R L 用于电压测量。 规格参数 : 产品型号 TP-4 检测气体 空气污染物 检测范围 50~10000ppm of H 2 标准电路条件 电路电压 V I 6V DC 负载电阻 R L 51 Ω 标准测试条件下电气特性 功　　耗 Ps ≤ 150mW 电　　流 I S ≤ 25mA 标准测试条件 测试气体条件 Normal air at 20 ± 2 ℃ 65 ± 5%RH 电路条件 V I 6V±0.5V DC 测试前 ≤ 0.2 h 功耗值（ P S ）可使用如下公式进行计算： Ps=Vo/R L ·V I . 外形结构及尺寸 : 注意 : 传感器不能接反。元件帽带标识方向为负极。 上电初始化电路 为缩短上电脱附时间，快速进入工作采用如下方式： 由于 TP-4A 在长时间不通电的情况下，电阻会变得很小，上电后 V 0 输出很高，且时间长，不能即时进入工作状态，解决这个问题的办法是：并联一个等值的 R1 ，待 V 0 降到 4.2V 以下撤下 R1 ，由 CPU 控制。 演示板原理图 演示板工作原理说明： •  接通电源，绿灯常亮，八个红色灯闪亮一下，然后第一只红灯闪烁，传感器进入脱附状态。 •  第一只红灯熄灭，第二只红灯常亮，表示传感器脱附结束，进入 10 分钟延时状态。 •  第二只红灯熄灭，表示延时结束，进入正常的工作状态。 •  当空气中有污染，报警器分 16 级报警，分别由八只红灯闪烁显示： 第一级：第一只红灯快闪烁 (1 秒闪一次 ) 第二级：第一只红灯快闪烁 (1 秒闪两次 ) 第三级：第二只红灯快闪烁 (1 秒闪一次 ) 第四级：第二只红灯快闪烁 (1 秒闪两次 ) 依次 16 级。 5 、传感器故障状态为第一只红灯常亮。 附相关资料： 常见的室内空气污染物及引发的疾病 下表为常见室内空气污染物及控制标准： 污染物 分子式 对健康影响 来源 标准 (μg/m 3 ) 二氧化硫 SO 2 气喘 燃烧 150 二氧化氮 NO 2 气喘 燃烧 100 一氧化碳 CO 影响碳氧血红蛋白功能 燃烧、吸烟、尾气 5000 二氧化碳 CO 2 恶心、头痛 燃烧、代谢 0.10% 氨 NH 3 刺眼、鼻 清洁剂、代谢 200 臭氧 O 3 呼吸功能反应 负离子发生器、空气净化器 100(小时平均) 甲醛 HCHO 不良建筑综合症、致突、致癌 人造板、化妆品、吸烟、家具 80(小时平均) 苯 C 6 H 6 白血病 胶粘剂、溶剂 90(小时平均) 苯并芘 B(a)P 肺癌 吸烟、溶剂、燃煤 0.001 可吸入颗粒 PM10 致病、致癌 燃烧、吸烟、扬尘、凝结 150 总挥发有机物 TVOC 过敏、不良建筑综合症 胶粘剂、溶剂、燃烧、化妆品 600 细菌总数   各种疾病 发霉、宠物等 2500cfu/m 3 室内装饰装修材料有害物质对人体的危害和影响 1、甲醛是具有强烈气体的刺激性气体，是一种挥发性有机化合物。甲醛对人体健康影响主要表现在刺激眼睛和呼吸道，造成肺功能、肝功能、免疫功能异常。国外报道，其浓度在0.12mg/m3以上儿童易发生气喘。甲醛被国际癌症研究机构(IARC 1995)确定为可疑致癌物。 2、挥发性有机化合物(VOC)对人体影响主要是刺激眼睛和呼吸道，皮肤过敏，使人体产生头痛、咽喉痛、乏力等症状。 3、苯、甲苯和二甲苯，其中苯被国际癌症研究机构确认为有毒致癌物质。吸入或经皮肤吸收一定量会引起中毒，严重时会对人体造血系统、神经系统造成损伤。甲苯和二甲苯均为无色透明液体，有毒，对皮肤和粘膜刺激性大，对神经系统损伤比苯强，长期接触有引起膀胱癌的可能。 4、甲苯二异氰酸酯(TDI)是具有强烈刺激性气体的有机化合物。对皮肤、眼睛和呼吸道有强烈刺激作用，长期接触或吸入高浓度的TDI蒸气可引起支气管炎、过敏性哮喘、肺炎、肺水肿。 5、铅、镉、铬、汞、砷等是常见的有毒污染物，其可溶物对人体有明显危害。皮肤长期接触铬化合物可引起接触性皮炎或湿疹。过量的铅、镉、汞、砷对人体神经、内脏系统造成危害，特别是对儿童生长发育和智力发育影响较大。因此，应注意这些有毒污染物误入口中。 据了解，人的一生中有７０％左右的时间是在室内度过的。在空气质量较差的环境中生活，对人体健康的危害很大。许多室内空气污染物都是刺激性气体，比如说二氧化硫、甲醛等，这些物质会刺激眼、鼻、咽喉以及皮肤，引起流泪、咳嗽、喷嚏等症状。更严重一些，在污染的空气中长期生活，还会引起呼吸功能下降、呼吸道症状加重，有的还会导致慢性支气管炎、支气管哮喘、肺气肿等疾病，肺癌、鼻咽癌患病率也会有所增加。 另外，在室内环境中，特别是在通风不良、人员拥挤的环境中，一些致病微生物容易通过空气传播，使易感人群发生感染。一些常见的病毒、细菌引起的疾病如流感、麻疹、结核 ,非典型肺炎等呼吸道传染病都会借助空气在室内传播。 室内空气污染物分为 可吸入颗粒物、生物活性粒子污染物和气态化学污染物３类 。 可吸入颗粒物也称“飘尘”，能长时间悬浮且易被人体呼吸系统吸入，除了携带细菌、病毒等生物活性污染物外，还是多种致癌化学污染物和放射性物质的主要载体；生物活性粒子有细菌、病毒、花粉等，空气中的细菌、病毒是大多数呼吸道传染病和过敏性疾病的元凶；空气中的气态化学污染物包括多种挥发性有机物和无机物。挥发性有机物有常见的甲苯、甲醛、苯和多种烃类、酯类、酮类等物质。室内空气中已检测出挥发性有机物３００多种，其中２０多种为致癌物或致突变物。无机气体通常为二氧化硫、臭氧、氡等，这些气体对人体都有危害。 自 70年代以来，在发达国家某些办公室的工作人员中，出现了一些非特异症状，主要表现为眼、鼻、咽喉干燥、刺激，全身无力、疲劳、不适，神经性头疼，记忆力减退等。由于这些症状大都与建筑物或写字楼有关，故称为“建筑物综合症”或“写字楼综合症”（Sick　Building　Syndrome）。     近年来，此症状正不断蔓延。据专家们提供的资料显示，在密闭的写字楼中工作的人，患呼吸系统和神经系统疾病的比例比一般人多出45％。香港特区环保署抽查统计，有37．5％的写字楼空气质量超过标准！北京就曾发生过某高档写字楼由于室内空气污染而多人中毒的事件。不久前，有关专家在北京市进行了办公场所室内空气质量抽样检测，结果发现，有害物质氨、甲醛、臭氧的超标率分别为80．56％、42．11％和50％！     ■写字楼内空气污染物主要来源     1、建筑装饰造成的污染，如防火或隔音保温材料中的石棉，室内装饰材料（板材、油漆、涂料、石材、水泥等），经过自然分解释放到空气中，产生了甲醛、苯、氨、氡等有毒有害物质；     2、现代办公设施的污染，复印机、打印机、传真机等现代化办公设施在给人们带来方便与快捷的同时也带来了臭氧与辐射等污染；     3、人们在写字楼中使用的杀虫剂、清洁剂、涂改液、化妆品等会产生对人的眼、鼻及呼吸神经系统刺激的一氧化碳、二氯甲烷等物质；     4、写字楼中的中央空调系统因缺乏维修与清理，致使室内悬浮物增多；     5、吸烟族在工作中或会客时无节制的吸烟，不仅对自身危害极大，更加剧了空气污染。     另外，由于一些写字楼为了减少室外空气污染的侵入和提高空调效能，在建筑中采取密闭式的结构，忽略了通风系统，使得污染物进入室内之后很难排出，甚至还可能造成累积，更加重了写字楼中的污染。     ■写字楼内空气污染的危害     写字楼内的污染严重危害办公人员的身体健康，使他们得了一种现代文明病“写字楼综合症”，常见症状除了头疼、疲倦、流鼻水之外，还有气喘、喉咙疼、反胃、眩晕、眼鼻刺疼、皮肤瘙痒、行动迟缓和记忆力衰退。而长期在空气品质不良的办公环境下工作，还可能导致呼吸及神经系统的病变，甚至有患癌症的危险。     还会令办公人员工作效率大大下降。患“写字楼综合症”的人，不仅对上班族个人的健康造成极大威胁，而且使单位的整体工作效率大大降低，加拿大联合工会曾调查，由于办公室空气污染使工会中4万名工作人员每年至少减少十万个工作日。美国专家也估计，每年因此造成的损失使美国整年的国民生产总值减少一百亿美元。     降低了写字楼的入住率和使用效率。特别是一些对外经营的高档写字楼，如不注意防治室内空气污染，不仅客户入住率不高，即使入住的客户，也会出现1998年北京某高档写字楼入住客户“胜利大逃亡”的现象。     ■如何治理写字楼内的空气污染     室内环境检测的专家们建议要注意以下几点：     1．新建或装修写字楼时，要严格选择无毒无污染建筑装饰材料。做好隔音保温材料的处理，选用经过检测放射性的石材，北方冬季施工时要注意防冻剂的选用等；2．新入住的写字楼最好请专家或室内环境检测部门进行检测，并做出综合评价，并采取相应的措施；3．及时检修和清理中央空调及排风设备，对一些年久失修的设施，要及时进行更换；4．做好办公用品的防护，有条件的最好将污染严重的复印机等与办公人员隔离，或采用一定的清洁设备；5．选用有效的室内空气净化器材。目前市场上各种空气净化器品种较多，一定要选用通风量和功能适宜的，可听取室内环境专家的意见。     写字楼中的办公人员要注意保护自己。对此，有关专家提出以下建议：     （1）、要控制进入室内的污染源，不要在室内吸烟；     （2）、谨慎使用杀虫剂等易造成空气污染的物品；     （3）、不要坐在中央空调的排气孔附近，因为那里是脏空气的必经之路；     （4）、如果使用加湿器要注意每天换水，防止水中产生微生物；     （5）、室内植物并不是空气清新器，过多反而会滋生病菌和由土壤中释放出氡；     （6）、如果写字楼中患有“写字楼综合症”的人增多，应尽快向写字楼管理者反映，查找原因
