水加热用PTC |
|
结构分类strong>
|
|
1.
按加热结构分类。
|
类型 |
特点 |
优点 |
缺点 |
其他 |
|
通过式加热 |
水从加热器中孔通过 |
加热到指定温度的时间短，散热面积小，加热功率大 |
加热的水需要流动（或自动对流），或需要水泵 |
可以直接连接自来水管使用 |
|
插入式加热 |
加热器插入水塔下部加热 |
可以加热静止的水，热利用率高 |
要整个水塔的水热后才能用，加热等待时间长，水塔散热面积大
|
比较适合于水的保温 |
|
容器底部加热 |
加热器贴紧容器外面底部加热 |
安装便利 |
功率不易做大，热能利用率偏低 |
适合于少量的水加热和保温 |
|
|
|
2.按外壳材质分。
1)铝外壳型成本低，但抗腐蚀性稍差。但是铝外壳表面镀镍，可以有效解决抗腐蚀性稍差的问题。
2)铜外壳型抗高压性好，但成本较高。
3) 陶瓷外壳型，成本低，适合较小功率。
4)不锈钢外壳，成本比较高。
|
| |
|
用途举例strong>
用于水的加热，PTC加热元件贴在水容器底部、或浸入水中、或水从加热元件中孔通过，达到加热目的。可以用于淋浴加热，太阳能热水器辅助加热，热泵（空气能）热水器辅助加热，浴池、泡脚加热保温，洗手、洗菜、洗碗用水加热等。用于饮料加热，水蒸气产生，见本站相关网页。
也可以用于加热机油、或其他液体的加热。 |
| |
使用注意strong>
用PTC作为加热元件特别适合于要求高安全性、高档的产品，作为水保温元件性能优异而且成本也低。
PTC的加热功率随着使用条件的不同而不同。水温越高，加热功率越小。
PTC发热器在干烧时的温度越高，煮水的功率越大。为了获得最大功率，一般选用PTC的干烧温度为220~280℃。但是有时从高安全角度考虑，若要求干烧温度较低，则需要增加PTC的面积，从而提高成本。
同一PTC加热器，可用在100V~230V间的电压，100V时的功率比230V的功率下降5%左右。 |
| |
|
常用产品td>
|

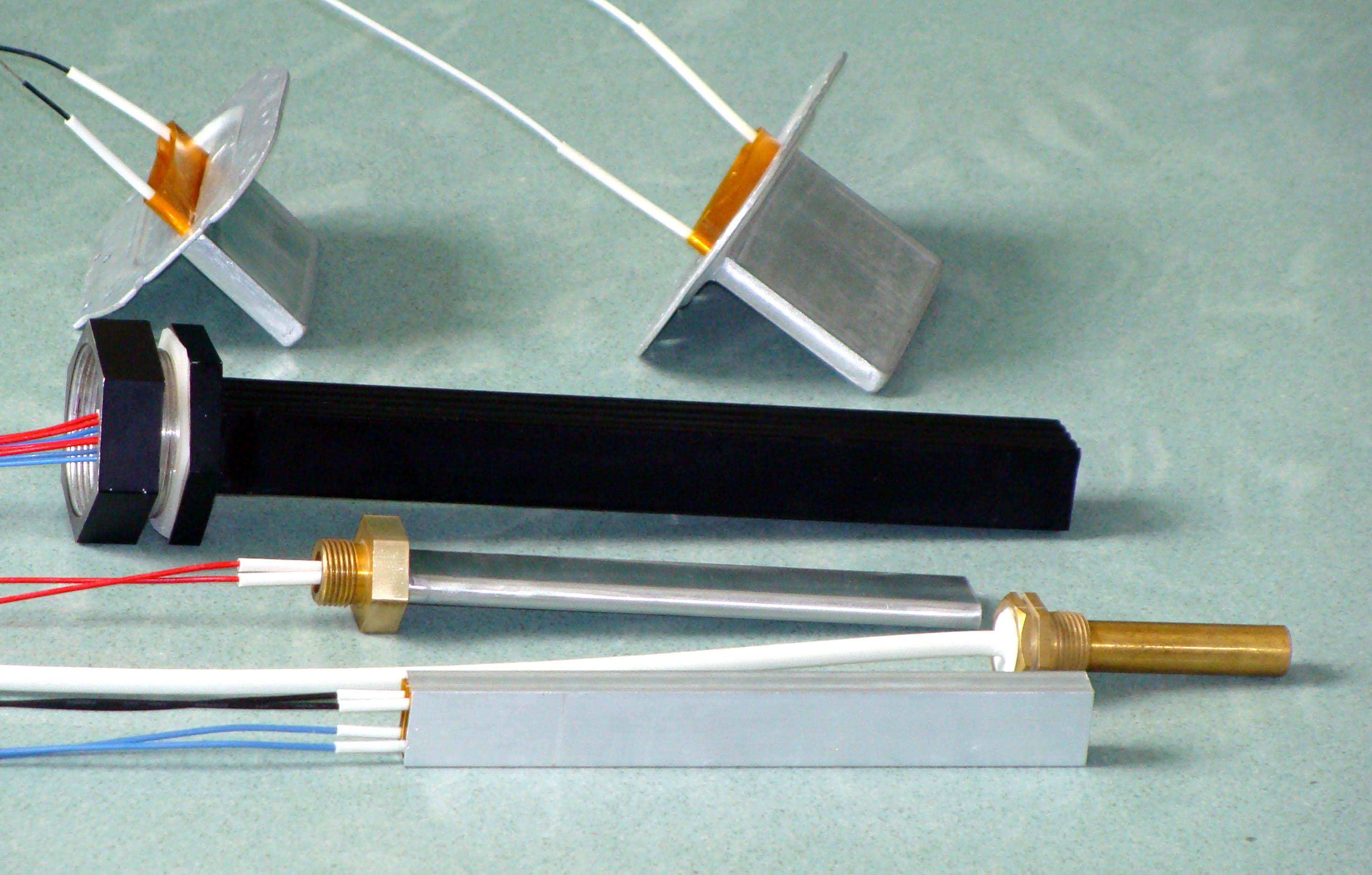

| 插入水浸式水加热器 |
|
 |
|
形状 |
浸水端
宽度 |
浸水端
厚度 |
浸水端
长度 |
螺丝
直径 |
使用电压 |
无水干烧
温度 |
水温25℃功率 |
| 方铝壳，可镀镍 |
13.2 |
5.2 |
75mm |
按客户 |
12~36VDC，100~240VAC |
260℃ |
100W |
| 方铝壳，可镀镍 |
13.2 |
5.2 |
75mm |
按客户 |
12~36VDC，100~240VAC |
100℃ |
35W |
| 方铝壳，可镀镍 |
21.5 |
6.8 |
75mm |
按客户 |
12~36VDC，100~240VAC |
260℃ |
160W |
| 方铝壳，可镀镍* |
21.5 |
12 |
100mm |
按客户 |
100~240VAC |
260℃ |
450W |
| 方铝壳，可镀镍* |
21.5 |
12 |
200mm |
按客户 |
100~240VAC |
260℃ |
1200W |
| 方铝壳，可镀镍* |
21.5 |
24 |
100mm |
按客户 |
100~240VAC |
260℃ |
900W |
| 方铝壳，可镀镍* |
21.5 |
24 |
200mm |
按客户 |
100~240VAC |
260℃ |
2000W |
| 方铝壳，可镀镍* |
21.5 |
24 |
100mm |
按客户 |
100~240VAC |
100℃ |
400W |
| 方铝壳，可镀镍* |
21.5 |
24 |
200mm |
按客户 |
100~240VAC |
100℃ |
800W |
| 方铝壳，可镀镍 |
32 |
7.8 |
150mm |
按客户 |
100~240VAC |
260℃ |
400W |
| 方铝壳，可镀镍 |
32 |
7.8 |
150mm |
按客户 |
12~36VDC，100~240VAC |
100℃ |
180W |
| 方铝壳，可镀镍 |
65.0 |
7.8 |
200mm |
按客户 |
100~240VAC |
240℃ |
1000W |
| 圆铜壳，可镀镍 |
|
Φ11.5 |
75mm |
按客户 |
12~36VDC，100~240VAC |
240℃ |
100W |
| 圆铜壳，可镀镍 |
|
Φ11.5 |
125mm |
按客户 |
12~36VDC，100~240VAC |
240℃ |
200W |
| 圆铜壳，可镀镍 |
|
Φ11.5 |
75mm |
按客户 |
12~36VDC，100~240VAC |
100℃ |
30W |
| 圆铜壳，可镀镍 |
|
Φ11.5 |
125mm |
按客户 |
12~36VDC，100~240VAC |
100℃ |
60W |
| 凸铝壳，可镀镍 |
面板 |
86X74 |
加热部 |
55/40/8 |
12~36VDC，100~240VAC |
260℃ |
300W |
| 凸铝壳，可镀镍 |
面板 |
86X74 |
加热部 |
55/40/22 |
100~240VAC |
260℃ |
800W |
|
|
注：
1）长度在一定范围内可自由选择，要求大功率的则需要长度更长。
2）要不要螺丝，要多大的螺丝，用铜螺还是铝螺丝，可由客户选择。
3）无水干烧温度在50~260℃范围内可自由选择，干烧温度高则功率大。
4）水的稳定温度受PTC的功率、水的容量、容器的材料和形状、水的散热和蒸发等因素的影响。
5）材质有铝、铜、不锈钢材质。外表面可以涂多种涂层，可以镀镍，还可以氧化处理成多种颜色。
6）可以在铝壳内增加温控开关，控制水的温度。
7） TUV认证编号：B 09 06 46746 004，B 09 08
16746 008。
8）含*记号的为国家专利产品。专利申请号：
201020135626
|
| |

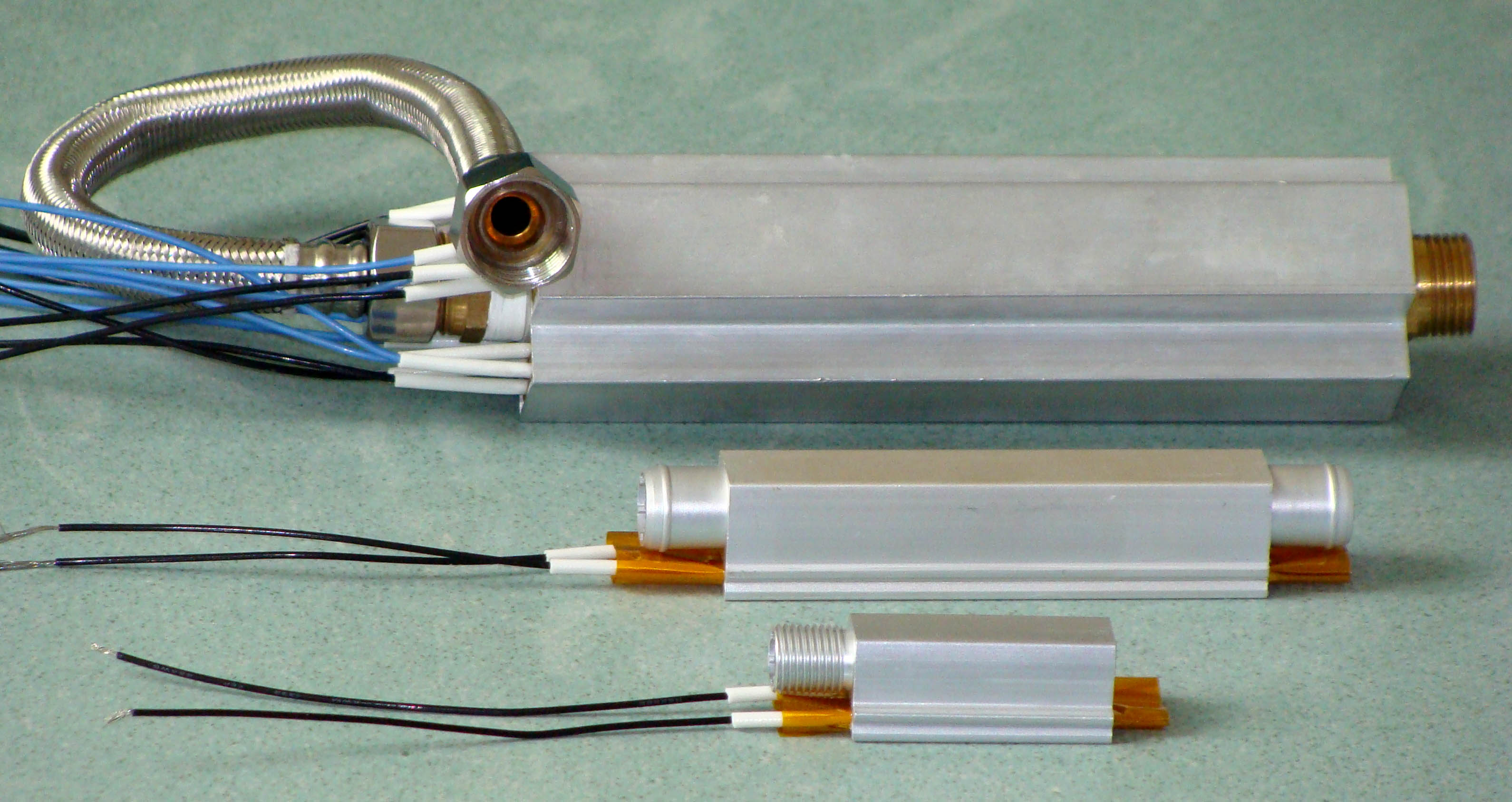

| 通过式水加热器span> |
 |
|
形状 |
总长度 |
加热端
宽度 |
加热端
高度 |
出水孔
直径 |
使用电压 |
无水干烧
温度 |
水温25℃ 功率 |
| 直铝管，可镀镍 |
150mm |
21.5 |
20.5 |
Φ10 |
12~36VDC，100~240VAC |
260℃ |
380W |
| 直铝管，可镀镍 |
150mm |
21.5 |
20.5 |
Φ10 |
12~36VDC，100~240VAC |
100℃ |
130W |
| 直铝管，可镀镍 |
150mm |
21.5 |
23.5 |
Φ13 |
12~36VDC，100~240VAC |
260℃ |
400W |
| 直铝管，可镀镍 |
300mm |
21.5 |
23.5 |
Φ13 |
100~240VAC |
260℃ |
820W |
| 直铝管，可镀镍* |
200mm |
21.5 |
25 |
Φ13 |
100~240VAC |
260℃ |
1200W |
| 直铝管，可镀镍* |
400mm |
21.5 |
25 |
Φ13 |
100~240VAC |
260℃ |
2500W |
| 直铝管，可镀镍* |
200mm |
33 |
48 |
Φ26 |
100~240VAC |
240℃ |
1500W |
| 直铝管，可镀镍* |
400mm |
33 |
48 |
Φ26 |
100~240VAC |
240℃ |
3300W |
| 直铝管，可镀镍* |
200mm |
33 |
48 |
Φ26 |
12~36VDC，100~240VAC |
100℃ |
500W |
| 直铝管，可镀镍* |
400mm |
33 |
48 |
Φ26 |
100~240VAC |
100℃ |
1100W |
| 直铝管，可镀镍* |
200mm |
48 |
48 |
Φ15 |
100~240VAC |
260℃ |
4500W |
| 直铝管，可镀镍* |
400mm |
48 |
48 |
Φ15 |
100~240VAC |
260℃ |
9000W |
| 直铝管，可镀镍* |
600mm |
48 |
48 |
Φ15 |
100~240VAC |
260℃ |
13000W |
| 盘绕管 |
90mm |
90 |
20 |
Φ5 |
12~36VDC，100~240VAC |
240℃ |
350W |
|
注：
1）加热管的长度在一定范围内可自由选择，要求大功率的则需要长度更长。
2）水连接的接头大小和形状，可由客户选择。
3）无水干烧温度在50~260℃范围内可自由选择，干烧温度高则功率大。
4）出水的温度受PTC的功率、水的流量、散热等因素的影响。
5）可以在铝壳上增加温控开关，控制水的温度。
6） TUV认证编号：B 09 06 46746 004，B 09 08
16746 008。
8）含*记号的为国家专利产品。专利申请号：
201020135626
|
|
通过式水加热器的加热功率的计算td>
|
|
加热水的
流量 |
开始水温 |
最终水温 |
考虑到加热器以及水管的散热，假定 热利用率 |
需要加热功率 |
通电220V时的
稳定电流 |
| 1L/
min |
20℃
|
40℃
|
90% |
1.5KW |
6.8A |
| 3L/
min |
20℃
|
40℃
|
90% |
4.5KW |
20.5A |
| 5L/
min |
20℃
|
40℃
|
90% |
7.8KW |
35.5A |
|
10L/ min |
20℃
|
40℃
|
90% |
15.6KW |
70.9A |
|
|
一般淋浴的水流量为5L/
min，要想做到通过式电加热用于淋浴，则需要7.8KW（35.5A）的用电，一般家庭都难于满足如此大容量的电的供应。
同一PTC加热器可用在100V~230V间的电压，功率变化在10%左右。
|
| |
| 容器底部加热式水加热器span> |
|
|
形状 |
铝盘
宽度 |
铝盘
厚度 |
铝盘
长度 |
使用电压 |
无水干烧
温度 |
25℃水温、贴铝锅底功率 |
|
方铝盘 |
13.7 |
5.2 |
65mm |
12~36VDC，100~240VAC |
260℃ |
80W |
|
方铝盘 |
13.7 |
5.2 |
65mm |
12~36VDC，100~240VAC |
140℃ |
40W |
|
方铝盘 |
25 |
6.5 |
65mm |
12~36VDC，100~240VAC |
260℃ |
120W |
|
方铝盘* |
25 |
12.5 |
65mm |
12~36VDC，100~240VAC |
260℃ |
220W |
|
方铝盘 |
35 |
7.0 |
45mm |
12~36VDC，100~240VAC |
260℃ |
100W |
|
方铝盘 |
35 |
7.0 |
45mm |
12~36VDC，100~240VAC |
140℃ |
50W |
|
方铝盘* |
48 |
12 |
60mm |
12~36VDC，100~240VAC |
260℃ |
350W |
|
方铝盘* |
48 |
12 |
80mm |
12~36VDC，100~240VAC |
260℃ |
500W |
|
方铝盘 |
63 |
7.0 |
80mm |
12~36VDC，100~240VAC |
260℃ |
240W |
|
方铝盘 |
90 |
7.0 |
120mm |
12~36VDC，100~240VAC |
260℃ |
680W |
|
方铝盘* |
90 |
13 |
120mm |
100~240VAC
|
260℃ |
1200W |
|
圆铝盘 |
Φ85 |
7.0 |
|
100~240VAC
|
260℃ |
500W |
|
圆铝盘* |
Φ85 |
13 |
|
100~240VAC
|
260℃ |
800W |
注：
1）铝盘的长度在一定范围内可自由选择。较大、较长的铝管可能与锅底的接触不紧密，从而功率下降。
2）无水干烧温度在50~260℃范围内可自由选择，干烧温度高则功率大。
3）水的稳定温度受PTC的功率、水的容量、容器的材料和形状、水的散热和蒸发等因素的影响。
4） TUV认证编号：B 09 06 46746 004，B 09 08
16746 008。
5）含*记号的为国家专利产品。专利申请号：
201020135626 |
| |
水温上升与所需要功率的计算式span>
需要热量（未计算容器的热量和散失的热量）Q = C *（T-T0）*M*η;
C，水的比热为4200 J/Kg/℃;
J，热量单位，即1瓦特功率在1秒钟所产生的热量;
T-T0为水温上升量，起始温度为T0℃，达到温度T℃;
M，水的质量（重量），单位Kg。
η为电热转换效率，PTC的电热转换效率基本上是100%。
水加热时间与功率的关系：
Q = P*t
P为加热功率，单位为瓦特; t为加热时间，单位为秒; P = Q*t; t =
Q/P
水蒸发时间与所需功率的计算式span>
水的汽化需要的热量为（水温和蒸汽温度都是100℃，不计算热量损失)：Q 汽化=
L *M;
L；水的汽化热，为2260000J/Kg;
J，热量单位，即1瓦特功率在1秒钟所产生的热量;
W，水的质量（重量），单位Kg。
也就是说，在一个大气压、在100℃的温度下蒸发1Kg的水，需要热量为2260000J。
水蒸发时间与功率的关系：
Q汽化 = P*t
P蒸发水时的功率，单位为瓦特; t为蒸发时间，单位为秒; P = Q汽化*t;
t = Q汽化/P。
如果每秒蒸发1克(每分钟60克)水,需要功率2260W。 |
|
| |
|
|
| |
| |
| |
