片式PTC发热元件

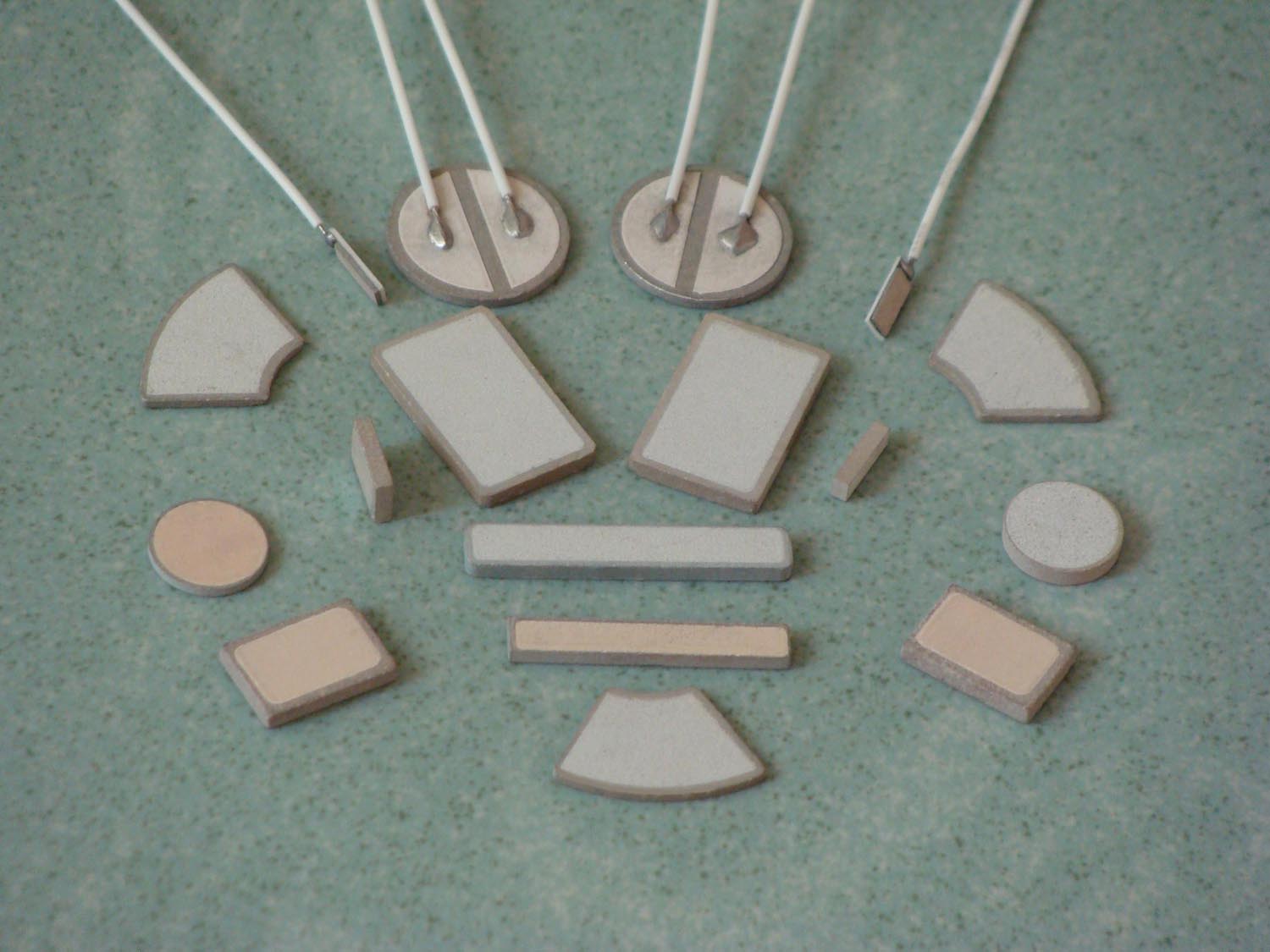

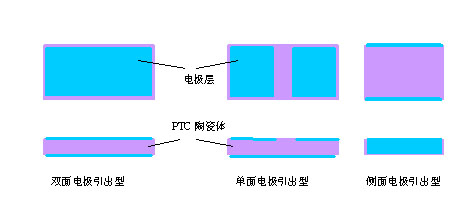

1.外形结构。 片式PTC发热元件结构有3种，双面电极引出型，单面电极引出型，以及侧面电极引出型。

为了方便客户安装，我们还提供其他结构的产品，如带绝缘层（和电线）PTC发热件，带外壳（和电线）PTC发热件，树脂包封型PTC加热元件，用于水加热的PTC加热元件、用于直发器的PTC加热元件、用于卷发器的PTC加热元件、用于柴油加热的PTC加热元件、空气加热PTC元件等，见本网站的相关产品介绍。

2.用途举例。 暖风机、空调加热、干衣机、灭蚊器、摩托车化油器、汽车阻风门、汽车冷启动预热、电热加湿器、电器仪表防潮加热、电热板（盘）、按摩器、热疗仪、熔胶枪、卷发、直发器加热、热咖啡器、热奶器、开水器、热水器、蒸汽美容等。产品终端温度260℃以下的场合，使用PTC加热可以保持恒温，不需要温度控制，结构紧凑，寿命长，有很大优势。 3. 使用注意。 1) PTC发热体具有自动恒温的特点，不需要温度控制系统，将PTC直接通电即可。 2) 当PTC发热体用来加热液体（如水）时，液体烧干后，PTC发热体不会损坏。 3) 若PTC发热体用来加热冷风，不送风时，PTC发热体不会损坏。 4) 有四种电极可供客户选择：化学镀镍+银（可焊接），熔喷金属铝，印刷铝+银，印刷银锌+银（可焊接），印刷铝。 5）使用寿命长，正常环境下使用，寿命可达10年以上。 6）工作可靠，利用PTC内部特性控温，永远不会超温。 7）工作电压的变化对表面温度的影响比较小。当工作电压增加2倍（或下降1/2）时，表面温度的上升（或下降）8℃左右。 8）此品种产品没有引出电线和绝缘层，客户也选择我公司带电线和绝缘层的产品，或者带外壳的产品。 9）多个PTC一起使用时，应并联，不可串联。 10）不同散热条件使PTC的发热功率差别很大。 11）一般情况选用双面电极引出型PTC片，但在特殊用途下，也可以选用单面电极引出和侧面电极引出。客户可按下表参数选择。

形   状 直径D 长度L 宽度W 厚度T 使用电压 常温电阻 表面温度 圆片 5~25mm     1.0~1.5mm 12~50V 2~20Ω 50~300℃ 圆片 5~25mm     1.4~2.0 mm 100~140V 200~2000Ω 50~320℃ 圆片 5~25mm     1.8~2.5 mm 220~240 V 800~4000Ω 50~320℃ 圆片 10~25mm     2.0~3.0 mm 220~240 V 800~4000Ω 250~320℃ 圆片 10~25mm     3.0~4.0 mm 380~400 V 2000~8000Ω 50~280℃ 方片   5~40mm 3~20mm 1.0~1.5mm 12~50V 2~20Ω 50~300℃ 方片   5~40mm 3~20mm 1.4~2.0 mm 100~140V 200~2000Ω 50~320℃ 方片   5~40mm 3~20mm 1.8~2.5 mm 220~240 V 800~4000Ω 50~320℃ 方片   10~40mm 6~20mm 2.0~3.0 mm 220~240 V 800~4000Ω 250~320℃ 方片   10~40mm 6~20mm 3.0~4.0 mm 380~400 V 2000~8000Ω 50~280℃ 　 12）常见尺寸见下表。 尺寸编号 长度L/mm 宽度W/mm 厚度T/mm 尺寸编号 长度L/mm 宽度W/mm 厚度T/mm 使用电压6~24/V 使用电压100~240V 使用电压6~24/V 使用电压100~240V S01 15 9 1.2~2.5 1.8~3.0 S 02 24 6 1.2~2.5 1.8~3.0 S 03 16 10 1.2~2.5 1.8~3.0 S 04 24 8 1.2~2.5 1.8~3.0 S 05 16 11 1.2~2.5 1.8~3.0 S 06 23.3 13 1.2~2.5 1.8~3.0 S 07 17 13 1.2~2.5 1.8~3.0 S 08 24 13 1.2~2.5 1.8~3.0 S 09 17 14 1.2~2.5 1.8~3.0 S 10 24 10 1.2~2.5 1.8~3.0 S 11 30 5 1.2~2.5 1.8~3.0 S 12 24 15 1.2~2.5 1.8~3.0 S 13 30 6 1.2~2.5 1.8~3.0 S 14 24 16 1.2~2.5 1.8~3.0 S 15 30 10 1.2~2.5 1.8~3.0 S 16 27.6 10.8 1.2~2.5 1.8~3.0 S 17 30 13 1.2~2.5 1.8~3.0 S 18 35 6 1.2~2.5 1.8~3.0 S 19 35 10 1.2~2.5 1.8~3.0 S 20 35 9 1.2~2.5 1.8~3.0 S 21 35 13 1.2~2.5 1.8~3.0 S 22 36 13 1.2~2.5 1.8~3.0 　 圆片直径D/mm 　 　 　 　 圆片直径D/mm 　 　 　 R01 5 　 1.2~2.5 1.8~3.0 R02 6.3 　 1.2~2.5 1.8~3.0 R03 8 　 1.2~2.5 1.8~3.0 R04 10 　 1.2~2.5 1.8~3.0 R05 10.8 　 1.2~2.5 1.8~3.0 R06 13 　 1.2~2.5 1.8~3.0 R07 14.5 　 1.2~2.5 1.8~3.0 R08 16 　 1.2~2.5 1.8~3.0 R09 18 　 1.2~2.5 1.8~3.0 R10 20 　 1.2~2.5 1.8~3.0 注： a) PTC片的厚度增加，耐电压和可靠性增加，对于使用电压比较高或其他要求可靠性比较高的产品，选择比较厚的PTC。 b) PTC陶瓷易碎，单个PTC不宜做得面积太大，当需要较大面积时（如需要加热均匀，或增加加热功率等），可用几个PTC组合成大面积（带外壳的、或绝缘和电线的）组件，见我公司产品：绝缘层包裹型PTC 发热件以及外壳型PTC 发热件。 c) 特殊尺寸可以按照客户要求订做。 d) UL、CUL编号：E 207611。 　 　 4. 常用产品（双面电极引出型）。 型号 常温电阻 25℃/Ω 表面温度 /℃ 最大电压 /V 直径 D/mm 长度 L/mm 宽度 W/mm 厚度 T/mm 主要用途 MZ9-50C270V1 500~1500 50 220 8 　 　 3 农用加热 MZ9-75C50V1 8~20 75 24 13 　 　 1.4 物理治疗 MZ9-75C270V1 500~1500 75 220 13 　 　 2.2 物理治疗 MZ9-85C140V1 300~800 85 120 　 16 11 2.5 按摩器械 MZ9-90C140V1 150~400 90 120 　 16 11 2.5 按摩器械 MZ9-100C270V1 600~1500 100 220 20 16 11 2.5 按摩器械 MZ9-110C50V1 10~25 110 24 9.8 　 　 2.5 摩托车 MZ9-110C270V1 500~1500 110 220 　 23.5 10 2.2 干鞋器 MZ9-130C270V1 500~1500 130 220 8 　 　 2.2 灭蚊器 MZ9-130C270V2 500~1500 130 220 20 　 　 2.2 加热板 MZ9-150C140V1 200~800 150 120 10.8 　 　 2.2 消磁加热 MZ9-150C50V1 20~50 150 12 13 　 　 1.3 加热板 MZ9-155C50V1 50~90 155 24 13 　 　 1.3 延时开关 MZ9-155C270V1 200~800 155 220 10.8 　 　 2.2 消磁加热 MZ9-155C270V2 500~1500 155 220 10.8 　 　 2.2 加热板，熔蜡器 MZ9-160C50V1 8~20 160 24 17 　 　 1.4 汽车 MZ9-160C270V1 500~1500 160 220 20 　 　 2.2 加热板，过胶夹 MZ9-175C140V1 150~500 175 120 10.8 　 　 2.2 加热板 MZ9-175C140V1 150~500 175 120 8 　 　 2.2 灭蚊器 MZ9-180C50V1 1~5 180 24 20 　 　 1.4 汽车 MZ9-180C270V1 500~1500 180 220 10.8 　 　 2.2 加热板 MZ9-180C270V1 500~3000 180 220 8 　 　 2.2 灭蚊器 　 MZ9-185C270V1 200~800 185 220 10.8 　 　 2.2 消磁加热 MZ9-185C48V1 15~70 185 24 　 30 5 2.1 卷发器 MZ9-185C270V1 800~3000 185 220 　 30 5 2.1 卷发器 MZ9-200C48V1 15~70 200 24 　 30 5 2.1 卷发器 MZ9-215C48V1 15~70 215 24 　 30 5 2.1 卷发器 MZ9-215C270V1 800~3000 215 220 　 30 5 2.1 卷发器 MZ9-230C270V1 800~2K 230 220 　 19 12 2.2 卷发器 MZ9-230C270V2 800~2K 230 220 13 　 　 2.5 灭蚊器 MZ9-250C270V1 800~2K 250 220 13 　 　 2.5 灭蚊器 MZ9-250C270V3 2~5K 250 220 20 　 　 2.5 水加热 MZ9-250C140V1 300~1K 250 120 　 23.5 10 2.2 直发器，加热板 MZ9-250C30V1 3~10 250 12 　 24 15 1.4 直发器，加热板 MZ9-255C270V1 800~2K 255 220 　 23.5 10 2.2 直发器，加热板 MZ9-255C270V1 0.5~3K 255 220 　 36 6 2.3 熔胶枪 MZ9-280C50V1 8~20 280 24 　 24 15 1.4 空气加热 MZ9-280C140V1 300~800 280 120 　 24 15 2.5 空气加热 MZ9-280C270V1 0.8~3.5K 280 220 　 24 15 2.5 空气加热 MZ9-280C400V1 3~8K 300 380 　 24 15 3.5 水加热 MZ9-300C270V1 1.5~4K 300 270 　 24 15 2.5 水加热 注： 1） 使用电压可从3V~420V。 2） 由于我公司产品品种非常多，无法全部列出。需要其他规格的产品，可以直接向销售人员询问。 2） 单面电极引出型、侧面电极引出型片式PTC发热元件未列出，需要的可向销售人员询问。 　 PTC技术论坛：

　
