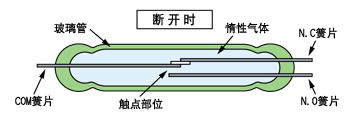

日本OKI干簧管/传感器中文产品目 录资料下载  日本OKI干簧管/传感器英文产品目 录资料下载 MEDER electronic Cross Reference for OKI/COTO Dry Reed Switches 关于干簧管 本公司的干簧管采用独特技术，即触点表面惰性化处理、高性能自动封装机以及利用磁通扫查方式（FS方式）的接触阻抗检测技术，因此产品性能极高，在日本国内占有最大的市场份额。另外，从低电压的信号到高电压的信号，我们拥有各种产品可供客户根据自己的用途和目的选择。 干簧管的结构、工作原理 干簧管的玻璃管内装有两根强磁性簧片，将此置于管内一端使之以一定间隙彼此相对。玻璃管内封入惰性气体，同时触点部位镀铑或铱，以防止触点的钚曰８苫晒芾孟呷蛴来盘澹善盏汲鯪极和S极，后因这种磁性的吸引力而开始吸合。当解除磁场时，由于簧片所具有的弹性，触点即刻恢复原状并打开电路。 　 干簧管利用线圈或永磁体，为簧片诱导出N极和S极，后因这种磁性的吸引力而开始吸合。当解除磁场时，由于簧片所具有的弹性，触点即刻恢复原状并打开电路。 转换型产品，由于COM簧片经过机械偏置，通过位于N.C簧片的触点部位的非磁性部件保持常开状态。 　 转换型产品，在发生外部磁场的诱导时，由于N.C侧的触点部位已被非磁性化，COM簧片将被吸引到N.O簧片侧而开始吸合。当解除外部磁场时，COM簧片再度移动到N.C簧片侧从而恢复原状。 磁簧开关产品型号一览表 　 Part no. Contract type Contact capacity Outer dimensions (mm) Features (Contact material) Glass tube length Glass tube diameter Total length ORD213 1A 1W 7.0max Ø1.80max 35.8 ± 0.3 Super ultra-miniature (Rh) ORD213S-1 1A 1W 7.0max Ø1.80max 13.0 Super ultra-miniature SMD(Rh) ORD211 1A 1W 10.0max Ø2.0max 35.7 ± 0.3 Ultra-miniature (Rh) ORD219 1A 10W 12.0max Ø2.00max 44.3 ± 0.3 Miniature high-performance (Rh) ORD221 1A 10W 13.0max Ø2.30max 44.2 ± 0.3 Miniature off-set type (Rh) ORD2221 1A 10W 13.0max Ø2.30max 56.7 ± 0.3 Miniature off-set type long lead(Rh) ORD228VL 1A 10W 14.0max Ø2.20max 44.3 ± 0.3 Miniature high-performance (Rh) ORD228S-1 1A 10W 14.0max Ø2.20max 19.6 ± 0.3 Miniature high-performance SMD (Rh) ORD2220 1A 10W 14.0max Ø2.20max 56.7 ± 0.3 Miniature wide differential (Rh) ORD229 1A DC50W/AC70W 21.0max Ø2.75max 55.4 ± 0.3 High breakdown voltage (Rh) ORD2210 1A DC50W/AC70W 21.0max Ø2.75max 55.4 ± 0.3 High power (Rh) ORD2210V 1A 100W 21.0max Ø2.75max 55.4 ± 0.3 Vacuum, high power (Rh) ORD2211 1A 50W (12V 3.4W lamp) 16.5max Ø2.80max 44.1 ± 0.3 Lamp load (Rh) ORD2212 1A 10W 16.5max Ø2.80max 43.9 ± 0.3 Closed differential type, low sound (Rh) ORD234 1A 10W 21.0max Ø3.50max 43.4 ± 0.3 Long-life (Rh) ORD9215 1A 10W 17.0max Ø2.80max 44.1 ± 0.5 General purpose miniature-type (Rh) ORD9216 1A 10W 14.0max Ø2.20max 44.3 ± 0.5 General purpose miniature-type (Rh) ORT551 1C 3W 14.0max Ø2.54max N.O51.6 ± 0.3 N.C56.1 ± 0.3 Ultra-miniature transfer (Rh) ORD311 1A 10W 7.0max Ø1.80max 35.8 ± 0.3 Super ultra-miniature long-life (Ir) ORD312 1A 30W 12.0max Ø2.00max 44.3 ± 0.3 High-power long-life (Ir) RA-901 1A 10W 2.5 ± 0.2(W) 2.5 ± 0.2(H) 19.5 ± 0.2(L) Miniature SMD (Molded type) RA-903 1A 1.0W 2.1 ± 0.2(W) 2.1 ± 0.2(H) 12.3 ± 0.2(L) Ultra-miniature SMD (Molded type) 型号 触点方式 触点容量 外寸（mm） 特征（触点材料） 玻璃管长 玻璃管径 全长 ORD213 1A 1W 7.0max φ1.80max 35.8 ± 0.3 极超小型(Rh) ORD213S 1A 1W 7.0max φ1.80max 13.0 极超小型SMD(Rh) ORD211 1A 1W 10.0max φ2.0max 35.7±0.3 超小型(Rh) ORD219 1A 10W 12.0max φ2.00max 44.3 ± 0.3 通用小型(Rh) ORD221 1A 10W 13.0max φ2.30max 44.2 ± 0.3 小型偏置型(Rh) ORD2221 1A 10W 13.0max φ2.30max 56.7 ± 0.3 小型偏置长簧片(Rh) ORD228VL 1A 10W 14.0max φ2.20max 44.3 ± 0.3 通用小型(Rh) ORD228S-1 1A 10W 14.0max φ2.20max 19.6 ± 0.3 通用小型(Rh) ORD2220 1A 10W 14.0max φ2.20max 56.7 ± 0.3 小型宽查动(Rh) ORD229 1A DC50W/AC70W 21.0max φ2.75max 55.4 ± 0.3 高耐压、大功率 (Rh) ORD2210 1A DC50W/AC70W 21.0max φ2.75max 55.4 ± 0.3 大功率 (Rh) ORD2210V 1A 100W 21.0max φ2.75max 55.4 ± 0.3 真空超耐压、大功率(Rh) ORD2211 1A 50W(12V-3.4灯具) 16.5max φ2.80max 44.1 ± 0.3 灯具负荷(Rh) ORD2212 1A 10W 16.5max φ2.80max 43.9 ± 0.3 封闭式差动、低动作音(Rh) ORD234 1A 10W 21.0max φ3.50max 43.4 ± 0.3 寿命长(Rh) ORD9215 1A 10W 17.0max φ2.80max 44.1 ± 0.5 通用小型(Rh) ORD9216 1A 10W 14.0max φ2.20max 44.3 ± 0.5 通用小型(Rh) ORT551 1C 3W 14.0max φ2.54max N.O51.6 ± 0.3 N.C56.1 ± 0.3 超小型转换器(Rh) ORD311 1A 10W 7.0max φ1.80max 35.8 ± 0.3 极超小型寿命长(lr) ORD312 1A 30W 12.0max φ2.00max 44.3 ± 0.3 功率大寿命长(lr) RA-901 1A 10W 2.5±0.2(W) 2.5±0.2(H) 19.5±0.2(L) 小型SMD（成型） RA-903 1A 1.0W 2.1±0.2(W) 2.1±0.2(H) 12.3±0.2(L) 超小型SMD（成型） 　 关于接近开关 本公司的接近开关采用独自研发的触点表面处理技术，可靠性强；同时采用高质量的干簧管（日本国内市场占有率最高），使之具备了更可靠的接触性能；由于利用自产干簧管，亦可对应各种动作特性和功能。而本公司充分利用高精度的安装技术、自动化生产线，使我们的产品在具备高可靠性和高质量的同时还实现了低成本化。 接近开关的产品一览表 型号 触点方式 触点容量 包装外寸（mm） 特征（内容） H W L RA-110系列 1A 10W 6.0 10.0 32.0 通用接近开关 RA-200系列 1A 10W 5.0 7.5 22.0 小型接近开关 RA-600系列 1A 10W 19.0 6.0 29.0 基板安装开放型 RA-700系列 1A 10W 　 4.0 24.0 小型基板安装开放型 关于冲击传感器 通过和美国Halimun公司的技术合作，成功地将车用安全气囊系统所需的电子式冲击传感器商品化。RRPC系列产品由干簧管、磁体和弹簧而构成；当感应出加速度时，磁体便移动，干簧管也随之吸合。本公司采用自己研发的模拟实验，可根据不同车型的特性订制不同规格的产品，并在短期内提供产品。 冲击传感器的产品一览表 型号 触点结构 外寸（mm） 开关电压（V）参考值 开关电流（A）参考值 接触阻抗 （mΩ） 冲击感度 （参考值） 特征 （内容） H W L 动作时间（ms） ON保持时间（ms） RRPC1A07系列 1A 20.7 12.2 12.7 16max 10max 150max 8.0max 18.0max 横向单触点 RRPC1B07系列 1B 20.7 12.2 12.7 20max 16max 150max 8.0max 18.0max 横向单触点 备注 　 不含端子部位 　 每5ms通电一次 　 HaverSine 15ms 施加20G时 　 干簧管广泛应用于各种市场以及用途。 在此我们介绍其中几种。 请把鼠标拖至各项名称，点击红色圈●中的应用案例，即可查看详情。 　 干簧管的应用案例一览表 ※点击进入液量检测和旋转检测的详情 应用案例 感应/检测方法 汽车 汽化器用传感器 检测压力 发动机机油、燃料箱液量、制动液量、风挡玻璃清洗器、动力方向盘 液量检测* 安全带、遮阳篷顶、防盗锁、间歇刮水器 检测位置 自动调节座位 检测旋转* 灯具寿命传感器 感应电流 安全气囊 感应冲击 发动机机油、冷却器 感应温度 家用电器 加湿器、风扇加热器 检测液量* 热水器的流量传感器 感应压力 防盗探测器、手机、电饭锅、电动牙刷（开关）、电动剃刀（开关） 检测位置 煤气表、水表、电表、热水器 检测旋转* 热水壶、电饭锅 感应温度 风扇加热器 感应风压 健康用品/娱乐 健身器、电动卷轴器、步数计 检测旋转* 步数计 感应震动 健身器、体温计、电动卷轴器 检测位置 弹钢球 感应通过 产业设备 空压气缸、自动销售机 检测位置 干簧继电器（半导体测试仪、各种电子设备、自动测定仪、一般控制系统、过程控制、电话机用调制解调器、自动销售机） 电路控制 安全 门的开关、住宅加锁 检测位置 ORT551-1产品描述：超微型，转换开关玻璃体长度为14mm，直径为2.54mm 单极双掷C形触点 ORT551-1    的详细介绍                             型号：ORT551-1 　 功能描述 超小型转换型 需要2个电路切换时   ■　简介 　　 　　ORT551-1在设计上是供2触点型、超小型转变型使用的磁簧开关。为了维持接触可靠性，触点部分和惰性气体一起密封在玻璃管内。 　 ■　特点 　 （1）触点与惰性气体一起密封在玻璃管内，不会受到外部气氛的影响。 （2）动作回答速度迅速。 （3）动作系统和电路都位于相同的轴上，适宜使用于高频率传输的应用产品。 （4）小型，重量轻。 （5）触点具有优越的耐蚀性和耐磨损性，使用寿命长，可获得稳定的开关动作。 （6）与永久磁铁组合，就能经济简易地构成接近开关。 　 ■　用途 　 控制机器　通信机器　测量机器　民用机器　车载电装机器 　 ■　规格 　 1、电器特性 项　　目 额定 单位 吸合值（PI） 15~30 AT 断开值（DO） 4min AT 接触电阻值（CR） 100max mOhm 触点间耐电压 200min（PI>=20） VDC 150min（15<=PI<20） VDC 绝缘电阻 　 Ohm 触点间静电容量 1.5max pF 触点容量 3 VA 最大开关电压 30DC V 30AC V 最大开关电流 0.2 A 最大通电电流 0.5 A 　 2、动作特性 项　　目 额定 单位 动作时间 1.0max ms 跳动时间 NO1 0.5max ms NC 1.5max ms 释放时间 0.5max ms 谐振频率 6000（+/-）4000 Hz 最大驱动频率 200 Hz 　 　 型号 尺寸(mm) 接触方式 最大功率（W） 最大开关电压（V） 最大开关电流（A） 最大极限电流（A） 文档 OKI 全系列 PDF文档 　 　 　 　 pdf下载 ORD324 2.2×14 1A 10 100 0.5 1 pdf下载 ORD211 2×10 1A 1 24 0.1 0.3 pdf下载 ORD9215 2.8×17 1A 10 100 0.4 1 pdf下载 ORD312 2×12 1A 30 200 0.5 1 pdf下载 ORT551 2.5×14 1C 3 30 0.2 0.5 pdf下载 ORD234 3.5×21 1A 10 200 0.5 2 pdf下载 ORD2212 2.8×16.5 1A 10 100 0.2 0.5 pdf下载 ORD2211 2.8×16.5 1A 50 100 0.5 2.5 pdf下载 ORD2210V 2.75×21 1A 100 350 2.5 2.5 pdf下载 ORD2210 2.75×21 1A 50 200 1 2.5 pdf下载 ORD229 2.75×21 1A 50 350 0.7 2.5 pdf下载 ORD9216 2.2×14 1A 10 100 0.5 1 pdf下载 ORD228VL 2.2×14 1A 10 100 0.5 1 pdf下载 ORD221 2.3×13 1A 10 100 0.3 1 pdf下载 ORD219 2×12 1A 10 100 0.5 1 pdf下载 ORD213 1.8×7 1A 1 24 0.1 0.3 pdf下载 　 　 　 　 　 　 　 　 ORD311 ORD311产品描述: 超微型，产品寿命长玻璃体长度为7mm，直径为1.8mm。 1个常开A形触点。 [详细] ORD213 ORD213产品描述: 超微型， 适合表面贴装玻璃体长度为7mm，直径为1.8mm 1个常开A形触点 [详细] ORD314 ORD314产品描述: 超微型，寿命长玻璃体长度为10.0mm，直径为2.0mm 1个常开A形触点 [详细] ORD211 ORD211产品描述: 超微型玻璃体长度为10.0mm，直径为2.0mm 1个常开A形触点 [详细] ORD312 ORD312产品描述: 高功率，长寿命玻璃体长度为12mm，直径为2.0mm/。 1个常开A形触点。 [详细] ORD219 ORD219产品描述: 微型, 高功能玻璃体长度为12mm，直径为2.0mm。 1个常开A形触点。 [详细] ORD2210 ORD2210产品描述: 高功率玻璃体长度为21.0mm，直径为2.75mm 1个常开A形触点 [详细] ORD2210V ORD2210V产品描述: 高功率玻璃体长度为21.0mm，直径为2.75mm 1个常开A形触点 [详细] ORD229 ORD229产品描述: 高击穿电压玻璃体长度为21mm，直径为2.75mm。 1个常开A形触点。 [详细] ORD2220 ORD2220产品描述吸合值与断开值之差较宽玻璃体长度为14mm，直径仅为2.20mm/0.087英寸。 1个常开A形触点... [详细] ORD2211 ORD2211产品描述: 电灯负载玻璃体长度为16.5mm，直径为2.8mm 1个常开A形触点 [详细] ORD325 ORD325产品描述：微型，多领域运用玻璃体长度为16.5mm，直径为2.8mm 1个常开A形触点 [详细] ORD9215 ORD9215产品描述: 微型，多领域运用玻璃体长度为16.5mm，直径为2.8mm 1个常开A形触点 [详细] ORD324 ORD324产品描述: 高功率，长寿命玻璃体长度为14mm，直径仅为2.20mm/0.087英寸 1个常开A形触点 [详细] ORD228VL ORD228VL产品描述: 微型开关玻璃体长度为14mm，直径仅为2.20mm/0.087英寸。 1个常开A形触点。 [详细] ORD9216 ORD9216产品描述：微型，多领域运用玻璃体长度为14mm，直径仅为2.20mm/0.087英寸 1个常开A形触点 [详细] ORT551 ORT551产品描述：超微型，转换开关玻璃体长度为14.0mm，直径为2.54mm英寸 单极双掷C形触点 [详细] ORT551-1 ORT551-1产品描述：超微型，转换开关玻璃体长度为14mm，直径为2.54mm 单极双掷C形触点 [详细]   磁敏元件/磁阻传感器 　 霍尔元件 ATS276,277 A3144 UGN3503 　 　 SS400 SS490 　 　 检钞、验钞 MRS-F-11 MRS-F-21 MRS-G-06 MRS-H-06   磁场传感器 　 集成磁场 GMRB6 GMRC6 ZMY20 AD22151   磁簧开关（干簧管） 　 日本ALEPH HYR1002 HYR1003 HYR1532 HYR1554 HYR1555 HYR2003-1 HYR9001-1 　 俄罗斯MKA MKA-XXXX MKA-07101 MKA-10109 MKA-14103 MKA-16101 MKA-20101 MKA-50201 　 日本OKI ORD229 ORD9216 ORD228VL
