红外线反射型检测传感器

     红外线反射型传感器实际上是一种一体化的红外线发射、接收器件，它内部包含红外线发射、接收及信号放大与处理电路，能够以非接触的形式检测出前方一定范围内的人体或物体，并转换成高电平信号输出。由于红外线反射型传感器内部采用了低功耗器件和抗干扰电路，所以工作稳定可靠，性能优良，可广泛应用于各种自动检测，自动报警和自动控制等装置中。如：光电计数器，接近式照明开关，自动干手器，自控水龙头，感应门铃，倒车告警电路。

红外线反射检测传感器 45元

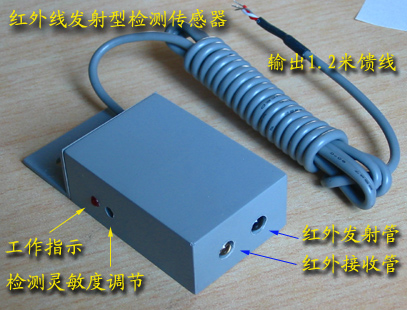

    红外线反射型传感器的外形和引线见上图，本器件属模块化产品，全部电路焊装在一只46x32x17mm（不包括安装支架）的塑料盒内。盒的侧面设有状态指示灯和灵敏度调节孔，一只橙色的发光管用来作为状态指示，没有检测到反射物体时熄灭，有反射物时点亮发光。

    灵敏度调节孔用来调节反射检测距离，顺时针调距离增大，逆时针调距离减小。红外线反射型传感器通过一条1.5米的双芯屏蔽线做为输出引线，其中红色线为电源正极，蓝色线为输出端，黄色接电源负极。蓝色线静态时为低电平，有反射物时输出高电平，最大输出电流大于3mA。实际应用时，如需加长引出线，可选用相同材质的双芯屏蔽线即可。

    红外线反射型传感器的电参数：工作电压5～12V，极限电压15V，工作电流5～20mA，最大30mA，对应检测距离为0～120㎝。

    红外线反射型传感器的输出端内部电路见上图，由于考虑器件的通用性和输出保护措施，加入了限流保护电路，当外接负载超过额定值时启动保护，自动减小输出电流，以保护组件和外部负载的安全。

    当红外线反射型传感器接通电源后，即从模块内部的红外线反射管向前方发射38KHZ的调制红外线，一旦有物体或人体进入有效范围内时，红外线就会有一部分被反射回来，被与发射管同排安装的光敏接收管收到并转换成同频率的电信号后，由模块内部电路进行放大，解调，整形，比较处理后，在输出端给出高电平信号。

    红外线反射型传感器的检测距离与工作电压密切相关。工作电压越高，红外线反射功率越强，检测距离就越远；反之，电压低，检测距离就相对较近。

    由于红外线反射型传感器使用了调制技术和采用进口带补偿的抗干扰器件，在一定程度上解决了抗干扰的问题，如白天、黑夜的灵敏度基本保持一致，这是其它产品所无法比拟的，但由于未加入密码电路，故在离频闪的日光灯较近距离时（2米以内），红外线反射型传感器会有同步的输出，使用时请注意回避正对日光灯（不包括用电子变压器启动的日光灯）。

红外线反射型传感器的应用举例：

1，自动取款机的保护玻璃控制器

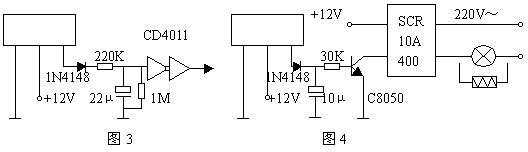

    当有人站在取款机前时红外线反射型传感器输出高电平，并通过RC网络延时数秒，确认来人是取款而不是经过时，给PC机送去高电平，由PC控制电机启动，保护玻璃抬起。当取款人走后，红外线反射型传感器转为低电平，RC网络在数秒后也输出低电平，PC再控制电机使保护玻璃降下来。从而完成对自动取款机的保护。见图3。

2，自动干手机

    自动干手机是一种使用很普遍的电器，用来干燥手或物品。在这里红外线反射型传感器直接通过延时电路控制固态继电器，带动电炉丝和风扇工作（见图4）
    同样的电路，将负载换成电磁阀，就可以组成冲便卫生洁具。

3，阻挡物识别器


    图5是红外线反射型传感器用于汽车玩具的控制，当前方有阻挡物时， D1红外线反射型传感器会输出控制信号，停止前行并自动后退或转弯。使玩具具有智能化，现在部分出口玩具已装备有此种电路。电路中D1是运转 D2电机，D2是转向电机。三极管均为高放大倍数的大功率管。将电路加以改进后可用做汽车倒车距离告警器。

4，计数传感器

    在一些设备或流水线上需要对产量或流量进行统计，用红外线反射型传感器可以直接作为传感器件。再利用LED2六位计数器即可组成完整的计数系统，用于监控生产情况。参考电路见图6。

5，入侵报警器


    将红外线反射型传感器安装在门窗的两侧或通道的位置，当有人进入时红外线反射型传感器就会检测出来，并且启动警报系统工作。由于红外线反射型传感器发出的是红外线，所以不易察觉故具有很强的隐蔽性。在这时红外线反射型传感器甚至可组成对射的检测系统，以提高控制范围。

注意事项：

    1， 在红外线反射型传感器的前方或侧面不应有大面积的阻挡物或反射物，以免影响其正常工作。
    2， 外界的各种颜色因对红外线的反射效率不同，表现出的检测距离也不一样。如我们站在红外线反射型传感器的前方，身着浅色（白、灰、黄）和身着深色（黑、蓝、紫）时会造成检测距离的不同，此属正常现象。
    3， 红外线反射型传感器的检测距离于工作电压有关，电压越高距离越远。

红外线反射检测传感器 45元

主动式红外感应模块主动式红外感应器既有发射头又有接收头，发射头主动向感应器前方发射一束红外信号，当有人体（或物体）进入其感应范围时，人体（或物体）会把红外信号反射回来被接收头接收，从而感应输出。（注：其检测一切进入其范围的物体，包括人体，并非只检测人体） 检测距离： 1米 以内任何距离（可订做，可调）。（不能实现远距离的检测）。 检测角度：感应器正前方的范围（角度小）。 应用领域：感应水龙头、感应冲便器、感应干手机以及其它感应电器

品名: 垃圾筒感应模块 型号: SS-588 规格: 　 包装: 　 详细说明>>> 适合感应垃圾筒,感应门,感应擦鞋机,感应开关,感应滚动广告牌,等系列智能控制类产品

品名: 垃圾筒感应模块 型号: SS-588A 规格: 　 包装: 　 详细说明>>> 适合.垃圾筒感应模块,干手机,感应门,感应擦鞋机,感应开关,感广告牌,等系列智能控制类产品

(主动式)红外感应模块系列:(产品未能尽录,可按客户要求进行各种功能及规格的设计订做)
SS-IR-JK系列红外感应模块 功能:人来立即输出,人离则立即关闭输出 型号 说明 SS-IR-JK-H 高电平输出型,(产品说明书_PDF格式) SS-IR-JK-L 低电平输出型,(产品说明书_PDF格式) SS-IR-JK-C 集电极(漏极)开路输出型,(产品说明书)		SS-IR-JKYS系列红外感应模块 功能:人来立即输出,人离延时关闭输出 型号 说明 SS-IR-JKYS-H 高电平输出型,(产品说明书_PDF格式) SS-IR-JKYS-L 低电平输出型,(产品说明书_PDF格式) SS-IR-JKYS-C 集电极(漏极)开路输出型,(产品说明书)
SS-IR-YSK系列红外感应模块 功能:人来延时数秒后输出,人离则立即关闭输出 型号 说明 SS-IR-YSK-H 高电平输出型,(产品说明书_PDF格式) SS-IR-YSK-L 低电平输出型,(产品说明书_PDF格式) SS-IR-YSK-C 集电极(漏极)开路输出型,(产品说明书)		SS-IR-YSKYS系列红外感应模块 功能:人来延时数秒后输出,人离延时关闭输出 型号 说明 SS-IR-YSKYS-H 高电平输出型,(产品说明书_PDF格式) SS-IR-YSKYS-L 低电平输出型,(产品说明书_PDF格式) SS-IR-YSKYS-C 集电极(漏极)开路输出型,(产品说明书)
SS-IR-SK系列红外感应模块 功能:人来立即输出数秒,然后关闭输出,人离再输出数秒,然后关闭输出 型号 说明 SS-IR-SK-H 高电平输出型,(产品说明书_PDF格式) SS-IR-SK-L 低电平输出型,(产品说明书_PDF格式) SS-IR-SK-C 集电极(漏极)开路输出型,(产品说明书)		SS-IR-HK系列红外感应模块 功能:人来不输出,人离输出数秒,然后关闭输出 型号 说明 SS-IR-HK-H 高电平输出型,(产品说明书_PDF格式) SS-IR-HK-L 低电平输出型,(产品说明书_PDF格式) SS-IR-HK-C 集电极(漏极)开路输出型,(产品说明书)

SS6520-JK系列	型号 工作电压 静态功耗 输出形式 触点容量 　 SS6520-JK-DC-HL DC5V,DC6V-16V 3mA 高电平输出(高4.8V) SS6520-JK-DC12V-NO-2A/6A DC12V 3mA 常开触点,DC12V输出 2A或6A SS6520-JK-DC12V-NC-2A/6A DC12V 3mA 常闭触点,DC12V输出 2A或6A SS6520-JK-DC12V-NONC-2A/6A DC12V 3mA 常开常闭,空触点输出 2A或6A SS6520-JK-AC220V-NO-2A/6A AC220V <0.5W 常开触点,AC220V输出 2A或6A SS6520-JK-AC220V-NC-2A/6A AC220V <0.5W 常闭触点,AC220V输出 2A或6A SS6520-JK-AC220V-NONC-2A/6A AC220V <0.5W 常开常闭,空触点输出 2A或6A 感应距离:默认均为1米(可订做范围几厘米至100厘米);角度小(近似直线). 触点容量:有2A和6A两种,在型号中用后缀-2A或-6A来区分.AC220V供电的产品,也可订做成无触点输出形式,负载功率200W以内. 外形尺寸:86*59*33mm(长*宽*厚)   关于输出形式的详细说明(进入查看) 功能特点: 1.人(物体)进入感应器正前方的感应范围内,感应器会立即输出,人(物体)离开则立即停止输出. 2.感应距离:可订做(订做范围几厘米至100厘米);角度小(近似直线). 3.性能可靠,抗干扰能力强. 4.安装方便. 5.可订做防水型产品.   广泛应用于各类感应电器设备,实现自动控制或安全防护等功能.
SS6520-JKYS系列	型号 工作电压 静态功耗 输出形式 触点容量 延时时间 SS6520-JKYS-DC-HL DC5V,DC6V-16V 3mA 高电平输出(高4.8V) 按客户要求 (几秒至几分钟) SS6520-JKYS-DC12V-NO-2A/6A DC12V 3mA 常开触点,DC12V输出 2A或6A SS6520-JKYS-DC12V-NC-2A/6A DC12V 3mA 常闭触点,DC12V输出 2A或6A SS6520-JKYS-DC12V-NONC-2A/6A DC12V 3mA 常开常闭,空触点输出 2A或6A SS6520-JKYS-AC220V-NO-2A/6A AC220V <0.5W 常开触点,AC220V输出 2A或6A SS6520-JKYS-AC220V-NC-2A/6A AC220V <0.5W 常闭触点,AC220V输出 2A或6A SS6520-JKYS-AC220V-NONC-2A/6A AC220V <0.5W 常开常闭,空触点输出 2A或6A 感应距离:默认均为1米(可订做范围几厘米至100厘米);角度小(近似直线). 触点容量:有2A和6A两种,在型号中用后缀-2A或-6A来区分.AC220V供电的产品,也可订做成无触点输出形式,负载功率200W以内. 外形尺寸:86*59*33mm(长*宽*厚)   关于输出形式的详细说明(进入查看) 功能特点: 1.人(物体)进入感应器正前方的感应范围内,感应器会立即输出,人(物体)离开后延时一段时间再自动停止输出. 2.感应距离:可订做(订做范围几厘米至100厘米);角度小(近似直线). 3.性能可靠,抗干扰能力强. 4.安装方便. 5.可订做防水型产品.   广泛应用于各类感应电器设备,实现自动控制或安全防护等功能.
SS6520-HK系列	型号 工作电压 静态功耗 输出形式 触点容量 延时时间 SS6520-HK-DC-HL DC5V,DC6V-16V 3mA 高电平输出(高4.8V) 按客户要求 (几秒至几分钟) SS6520-HK-DC12V-NO-2A/6A DC12V 3mA 常开触点,DC12V输出 2A或6A SS6520-HK-DC12V-NC-2A/6A DC12V 3mA 常闭触点,DC12V输出 2A或6A SS6520-HK-DC12V-NONC-2A/6A DC12V 3mA 常开常闭,空触点输出 2A或6A SS6520-HK-AC220V-NO-2A/6A AC220V <0.5W 常开触点,AC220V输出 2A或6A SS6520-HK-AC220V-NC-2A/6A AC220V <0.5W 常闭触点,AC220V输出 2A或6A SS6520-HK-AC220V-NONC-2A/6A AC220V <0.5W 常开常闭,空触点输出 2A或6A 感应距离:默认均为1米(可订做范围几厘米至100厘米);角度小(近似直线). 触点容量:有2A和6A两种,在型号中用后缀-2A或-6A来区分.AC220V供电的产品,也可订做成无触点输出形式,负载功率200W以内. 外形尺寸:86*59*33mm(长*宽*厚)   关于输出形式的详细说明(进入查看) 功能特点: 1.人(物体)进入感应器正前方的感应范围内,感应器不会输出,人(物体)离开则立即输出并延时一段时间后自动停止输出. 2.感应距离:可订做(订做范围几厘米至100厘米);角度小(近似直线). 3.性能可靠,抗干扰能力强. 4.安装方便. 5.可订做防水型产品.   广泛应用于各类感应电器设备,实现自动控制或安全防护等功能.
SS6528系列	型号 工作电压 静态功耗 输出形式 外形尺寸 SS6528-DC-HL DC5V,DC6V-16V 3mA 高电平输出(高4.8V) 63*33*22mm(长*宽*厚) 　 功能特点: 1.人(物体)进入感应器正前方的感应范围内,感应器会立即输出,人(物体)离开后立即停止输出. 2.感应距离:可订做(订做范围几厘米至70厘米);角度小(近似直线). 3.性能可靠,抗干扰能力强. 4.安装方便. 5.防水型外壳. 广泛应用于各类感应电器设备配套。
