特色

　

• 拥有CE认证
• 可互换至
• ±0.36°F (±0.2°C), 32°F~77°F (0°C~25°C)
• ±0.18°F (±0.1°C), 77°F~122°F (25°C~50°C)
• 蒸汽可热压至273°F (134°C)
• 快速响应
• 儿童和成人模型

　

应用

　

• 重症监护病房
• 门诊部
• 医生办公室
• 家畜医院
• 移动医疗仪器
• 临终护理

　

规格

一般技术参数

温度范围	32°F~122°F (0°C~50°C)
精度	±0.36°F (±0.2°C)从32°F到77°F (0°C~25°C) ±0.18°F (±0.1°C) 从77°F到122°F (25°C~50°C)
清洗	探头首先应用温和的洗涤剂和水清洗掉所有的生物负载，杂质和/或异物,以便提高任何消毒或灭菌的有效性。
消毒	70%异丙基酒精；一个次氯酸钠 （漂白）和水做1：10稀释的溶液，戊二醛。消毒后用无菌水将探头彻底地冲洗。
杀菌	使用环氧乙烷。请遵循您气体灭菌室的制造商推荐程序。可接受辐照杀菌蒸汽可热压至273°F (134°C)，持续18分钟。
端子	直线塑造，两芯电话插头，直径0.24 in (6.35 mm) 同样提供直角塑造的电话插头。
贮存和搬运	如不使用，将探头与松散盘在一起的电缆贮存在正常室温下的一个干净干燥的环境里。
规范	符合93/42/EEC医疗器械指令 GE是多个传感元件，设备，仪器及系统设计和制造的业界领导者，这些产品使得我们的客户能够对他们的关键应用程序进行监测，保护，控制和确保其安全。GE全面的传感产品包括用于温度，压力，湿度，气体，红外线和超声波应用的高精度传感器；也有高质量手持型和便携式磁场校准仪，独一无二的测量仪器，以及提供对极重要工序的检验，确认或认证必不可少的端对端解决方案的系统。 GE的业务遍布世界各地，公司利用热验证，雾点测量，超声波，气体流量测量，控制电路保护，液面检测，过程控制仪表研发技术和解决方案开发科技和解决方案。公司也开发对产品的微观结构设计和在应用程序里的服务，如环境，航海，气象，航空，防御，医疗，制药，生物科技，汽车，工业，商业，石化，发电和运输。

　

特色

　

应用

　

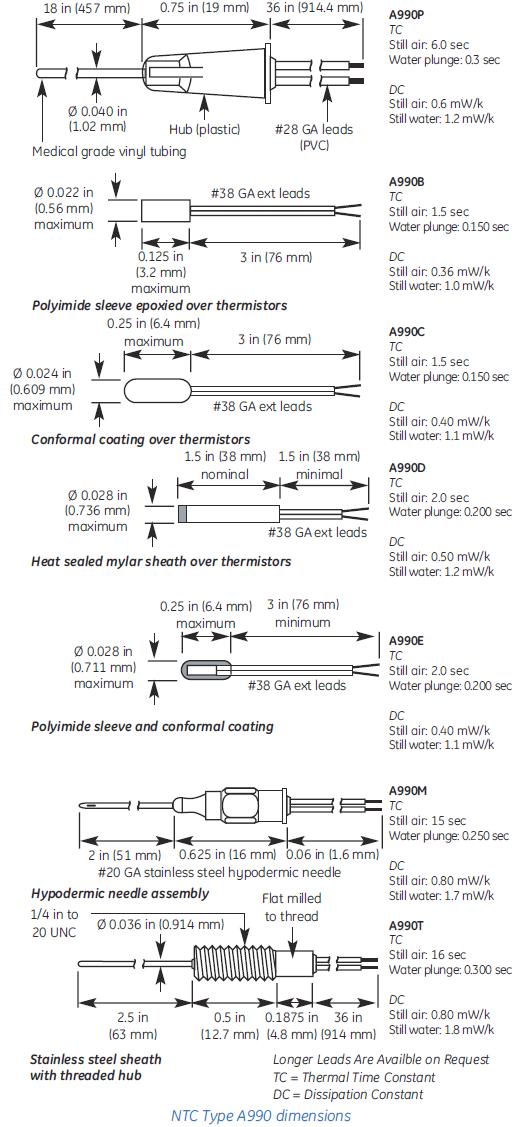

A990B型

用于插入金属外壳或紧公差开口

　

A990C型

完全可浸入的分组件，用于导电流体。

　

A990D型

有限深度的浸入或表面接触，用于测量液体或固体的温度。

　

A990E型

带有额外机械应变泄落的完全可浸入分组件，用于液体浸入或紧公差开口的金属外壳里。

　

A990M型

封装在尖锐的皮下针里的分组件，带有#28 GA PVC线的3 ft (1 m)伸长引线。用于各种实验室温度测量。

　

A990P型

封装在乙烯导管里且带有#28 GA PVC引线的标准分组件，用于各种商业应用。

　

A990T型

和螺纹接口封装在封闭式不锈钢护套里的分组件。用于各种商业应用或恶劣环境。

　

规格

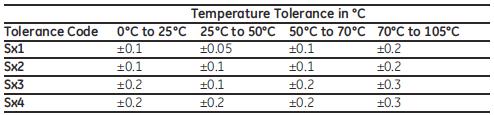

曲线公差

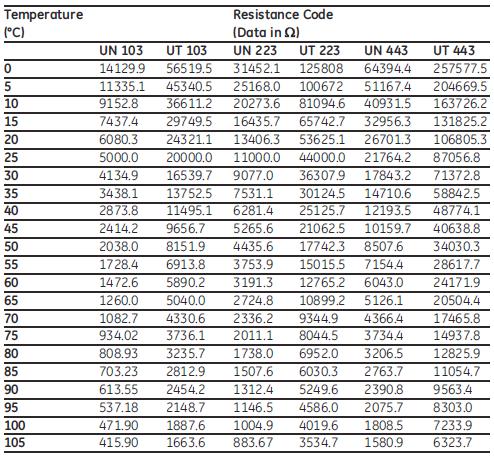

电阻-温度特性

　

　

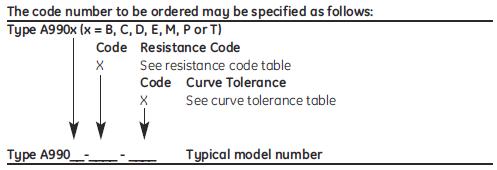

订货信息

特色

　

• 拥有CE认证
• 在77°F (25°C)下，标准值 6K/30K ?
• 当和一个外部电阻网络一起使用时可互换至±0.27°F (±0.15°C)
• 快速响应
• 儿童和成人模型

　

应用

　

• 重症监护病房
• 门诊部
• 医生办公室
• 家畜医院
• 移动医疗仪器
• 临终护理

　

规格

温度范围	32°F ~ 158°F (0°C ~ 70°C)
精度	±0.18°F (±0.1°C)从 32°F 到 158°F (0°C ~ 70°C)
清洗	探头首先应用温和的洗涤剂和水清洗掉所有的生物负载，杂质和/或异物,以便提高任何消毒或灭菌的有效性。
消毒	70%异丙基酒精；一个次氯酸钠 （漂白）和水做1：10稀释的溶液，戊二醛。消毒后用无菌水将探头彻底地冲洗。
杀菌	环氧乙烷。请遵循您气体灭菌室的制造商的推荐程序。可接受辐照杀菌。
端子	直角塑造，三芯立体插头，直径0.25 in (6.35 mm)
贮存和搬运	如不使用，将探头与松散盘在一起的电缆贮存在正常室温下的一个干净干燥的环境里。
规范	符合93/42/EEC医疗器械指令 GE是多个传感元件，设备，仪器及系统设计和制造的业界领导者，这些产品使得我们的客户能够对他们的关键应用程序进行监测，保护，控制和确保其安全。GE全面的传感产品包括用于温度，压力，湿度，气体，红外线和超声波应用的高精度传感器；也有高质量手持型和便携式磁场校准仪，独一无二的测量仪器，以及提供对极重要工序的检验，确认或认证必不可少的端对端解决方案的系统。 GE的业务遍布世界各地，公司利用热验证，雾点测量，超声波，气体流量测量，控制电路保护，液面检测，过程控制仪表研发技术和解决方案，公司也开发对产品的微观结构设计和在应用程序里的服务，如环境，航海，气象，航空，防御，医疗，制药，生物科技，汽车，工业，商业，石化，发电和运输。

　

特色

　

M1000型

• 小直径，用于在平面上安装的薄金属片传感器。用于应变消除的环氧圆顶和小型卷曲调整片。
• 小磁珠，盘形或芯片式热敏电阻 <0.100” OD。
• 小型架空电缆或带状电缆延长引线。
• 最高温度。额定值从60°C升至260°C。

　

M1100型

• 小型，用于平面上的矩形金属合金推进式终端安装。用于应变消除的环氧圆顶和小型crimp tab。
• 小磁珠，盘形或芯片式热敏电阻 <0.100” OD。
• 小型架空电缆或带状电缆延长引线。
• 最高温度。额定值从60°C升至260°C。

　

M1000型

• 表面贴装杯用作皮肤传感器或在平面上使用。
• 用于应变消除的环氧树脂密封。
• 小磁珠，盘形或芯片热敏电阻型 <0.100” OD。
• 双股导线或带状电缆延长引线。
• 最高温度。额定值从60°C升至260°C。

　

M1300型

• 表面贴装杯用作皮肤传感器或在平面上使用。
• 整体支撑桶和环氧树脂密封为电子线延长引线提供更好的弯曲和应变消除。
• 小磁珠，盘形或片式热敏电阻型 <0.100” OD。
• 架空电缆延长引线或小型带状电缆。
• 最高温度。额定值从60°C升至260°C。

　

M1400型

• 表面贴装杯用作皮肤传感器或在平面上使用。
• 整体支撑桶和环氧树脂密封为架空电缆延长引线提供更好的弯曲和应变消除。
• 小磁珠，盘形或片式热敏电阻型 <0.100” OD。
• 遮蔽/包皮/同轴电缆延长引线。
• 最高温度。额定值从60°C升至260°C。

　

应用

规格

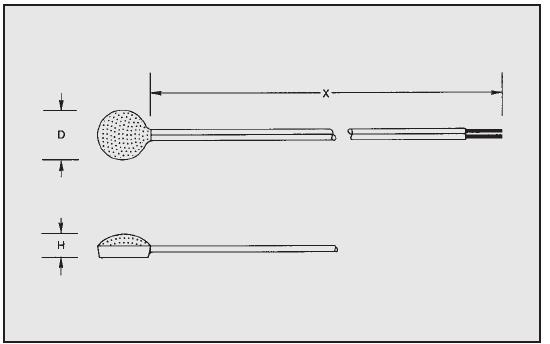

M1000型

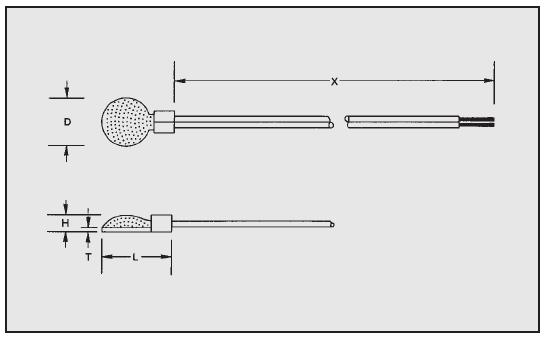

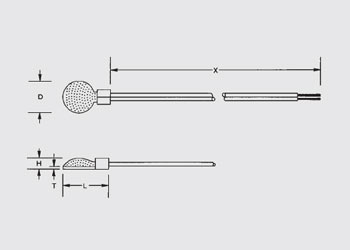

标块安装材料有不锈钢，铝，黄铜或铍青铜。 可根据特别订单提供其他材料。 安装直径 “D” :从0.187”到0.375”. 安装长度“L”:从0.250”到0.375”。 厚度“T”:从0.005”到.032”。 环氧高度“H” :从0.080”到.150”。 引线长度“X” :48英寸(典型值)。 引线尺寸#24到#32 AWG

M1100型

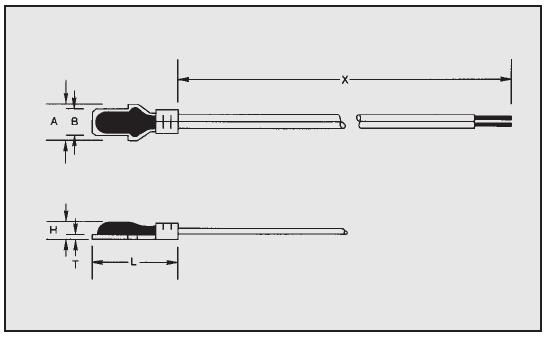

标准端子材料有电镀锡铜，镀镍钢或镀镍磷青铜。 端子宽度 “A”:0.250”~0.312”. 端子宽度 “B”:0.110”, 0.187”, 0.205或0.250”. 端子厚度“T”:从0.016”到0.032”。 端子长度“L”:从0.500”到0.750”。 环氧高度“H” :从0.080”到0.150”。 引线长度“X” :48英寸(典型值)。 引线尺寸#24到#32 AWG

M1200型

标准传感器杯子材料是不锈钢。 可根据特别订单提供黄铜，铝或其他材料。 杯子直径 “D” :从0.187”到0.375”。 环氧高度“H” :从0.095”到0.188”。 引线长度“X” :48英寸(典型值)。 引线尺寸#22到#32 AWG

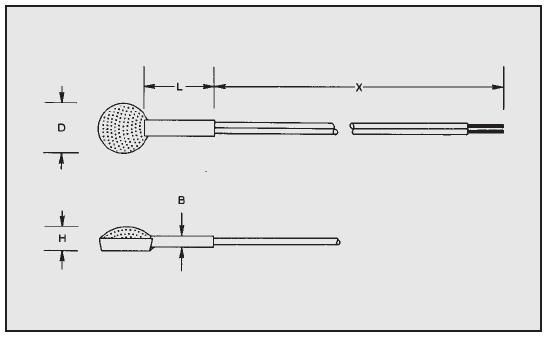

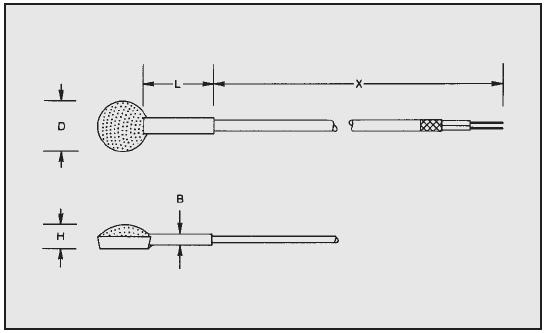

M1300型

标准传感器杯子和整体泵筒材料是不锈钢。 可根据特别订单提供黄铜，铝或其他材料。 杯子直径 “D” :0.375” (典型值), 可提供其他长度. 筒直径“B”:从0.125”到0.188”。 筒长“L”:从0.500”到1.50”。 环氧高度“H” :从0.095”到0.188”。 引线长度“X” :48英寸(典型值)。 引线尺寸#22到#32 AWG

M1400型

标准传感器杯子和整体泵筒材料是不锈钢。 可根据特别订单提供黄铜，铝或其他材料。 杯子直径 “D” :0.375” (典型值), 可提供其他长度. 筒直径“B”:从.125”到0.188”。 筒长“L”:从.500”到1.50”。 环氧高度“H” :从0.095”到0.188”。 引线长度“X” :48英寸(典型值)。 引线尺寸#22到#32 AWG

　

特色

　

应用

Thermometrics热敏电阻标准型是坚固的高精度传感器，适合在实验室计量应用下作为二次或工作温度标准。它们通常不受撞击和振动的影响，因此适合于现场应用。Thermometrics温度标准型满足了对于一般实验室和医院使用，临床应用和过程温度测量的低成本温度标准的需求。可以为军事和空间使用提供特别版本。同样可以为其他温度范围提供不同大小和外壳的标准版。我们的工程技术人员能够协助您解决您的特别要求。

　

规格

配置	温度标准型被包装在薄壁不锈钢管里，一端焊接密封。遮蔽电缆被封装在管里来提供一个固体防潮密封。可以允许标准版的金属部分完全浸入。给出在9“外壳为8"， 在 41/2" 长外壳为4"的浸入深度的校准数据。
温度范围	“S”型和“AS”型是为范围是0°C ~60°C的运作而设计的。“ES”型额定值是0°C~100°C。
稳定性	每个温度标准型稳定性的保证期是一年。当被正确使用时，下列稳定性额定值可用： “AS”型 0.002° C/年 “S”型 0.005° C/年 “ES”型 0.005° C/年
校准	源于美国国家标准与技术研究所的精度校准为所有的温度标准型而提供。一个间隔0.01°C的计算机生成表，其配有的每个校准都基于插值公式RT=exp (A0+ A1/T + A2/T2 + A3/T3)。公式的常数是通过在获得的校准数据上进行多项式回归而得的。在0°C~60°范围内，在水三相点(0.01°C)和15°C, 25°C, 30°C, 37°C, 50°C，60°C进行校准。在0°C~100°C范围内，在水三相点，25°C, 30°C, 37°C, 60°C, 80°C和100°C进行校准。二线制校准通过利用一个精确度校准在0.005%之上的惠斯通电桥进行。 四线校准基于一个利用精确度为0.0002%的比例电桥比较法。所有的电阻测量参考用NIST校准的标准电阻器。所有的温度测量是利用一个用NIST校准过的标准白金电阻温度计而进行的。
电阻vs.温度特性	标称电阻值显示如下：
读出仪	Thermometrics温度标准型是为和Thermometrics高精度温度计模型TS8504配套使用而设计的。同样的，任何合适的电阻测量仪器也可以和Thermometrics温度标准型配套使用。但是，必须要注意避免热敏电阻的过度自发热。4微瓦功率耗损会产生0.001°C的自热。自热误差可以通过复制由每个Thermometrics校准证书提供的校准条件最小化。
可用模型	有3种不同的型号，每一种有4个不同的尺寸以适应所有的标准要求 “S”型（包括S10, S15, S20, S25）提供标准的0.005°C/年稳定性和0°~60° C的温度范围。 “AS”型（包括AS110, AS115, AS120, AS125）提供0.002°C/年的稳定性和0°~60° C的温度范围。 “ES”型（包括ES210, ES215, ES220, ES225）提供0.005° C/年稳定性和0° to 100°C的温度范围。 注:当标准版要和型号TS8504精确温度计一起使用时加上后缀“8504”。

编码

所有的温度标准型“S”, “AS”与“ES”型可以通过产品型号订购而且可以提供两线式和四线式端子。除非另有说明，不然将提供一个两线式端子。如果希望得到一个四线端子，请加上后缀“4线式”特别说明。所以一个四线的ES220部件应该像这样来订购-“ES220-四线式”。当与Thermometrics型号TS8504精度温度计一起使用时加上后缀“8504”，所以上面例子的产品型号应为ES220- 8504。
如此订购的标准版会附带引线，引线和一个带有EEPROM的特殊连接器相连。EEPROM有基于之前所阐述的精确校准之上的，贮存在内存里的常数。
为了把现有的Thermometrics温度标准型同Thermometrics型号TS8504一起使用，可提供产品型号为C8504的接口电缆。当订购接口电缆时，指明需要电缆的类型(“S”,“AS”或“ES”)和序号是很重要的。每个标准版需要自己独特的接口电缆。

　

再校准服务	我们提供一项对温度标准型“S” “AS”与“ES”型的再校准再认证服务。对于“S”型，其单位最初被评估为水三相点和25°C.。”ES”型被评估为水三相点, 37°C和100°C。如果校准在公布的精度内重复它们的最初值，那么就提供了再认证。如果没有重复，那么就需要完全校准（如果稳定性没有被削弱的话）。“AS”型只能在完全再校准后被再认证。

特色

应用

Thermobead and GC（玻璃内植晶）配件在小型热敏电阻必须进一步与更长的引线相连，以插进深井，腔或穿进长管的情况下被使用。它们也可以按现状在要求快速响应测量的应用（在密闭空间内）下被使用。
有了这些配件，就算不牺牲便捷的插入也可以提供小型热敏电阻的快速响应。

增加的引线和绝缘体允许微小的配件在进一步的组装作业里被处理，如插入导管。适用于选定电阻的相同电气特性（电阻值，电阻比，稳定性）在配件里未被改变。

规格

A型绝缘体

AB6A8	热敏电阻被焊在38量规，镍合金200，双股，重ISONEL固化剂绝缘延长引线上，引线长6.5 ft (1.98 m) ±0.5 ft (±0.15 m)。液体环氧树脂涂在焊缝来提供一些应变消除。用于插入塑料管或其他绝缘体。最高连续运行温度为221°F (105ºC)。

B型绝缘体

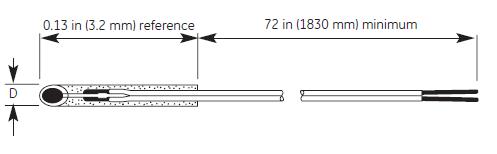

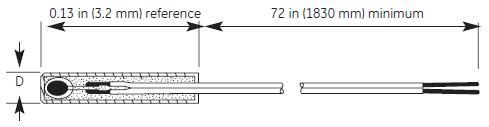

AB6B2	热敏电阻被焊在38量规，镍合金200，双股，重ISONEL固化剂绝缘延长引线上，引线长6.5 ft (1.98 m) ±1/2 ft (±0.15 m）。聚酰亚胺套管涂有环氧树脂胶合在焊缝和热敏电阻上，以达到应力消除和绝缘。 用于插入金属外壳或管子。珠覆盖以达到最大的应力消除和保护。最高连续运行温度为347°F (175ºC)。
AB6B4	热敏电阻被焊在38量规，镍合金200，双股，重ISONEL固化剂绝缘延长引线上，引线长6.5 ft (1.98 m) ±0.5 ft (±0.15 m)。聚酰亚胺套管涂有环氧树脂胶合在焊缝和热敏电阻珠背上，以达到应力消除和绝缘。 用于插入金属外壳或紧公差的管子。珠尽可能的暴露以达到快速响应。最高连续运行温度为221°F (105ºC)。

C型绝缘体

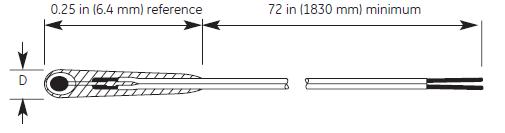

AB6C8	T热敏电阻磁珠被焊在38量规，镍合金200，双股，重ISONEL固化剂绝缘延长引线上，引线长6.5 ft (1.98 m) ±0.5 ft (±0.15 m）。应用了液体环氧树脂的多层浸涂以便在浸入液体时达到完全绝缘。 用于需要最迅速响应时间及配件完全浸入在导电流体的情况。最高连续运行温度为221°F (105ºC)。

D型绝缘体

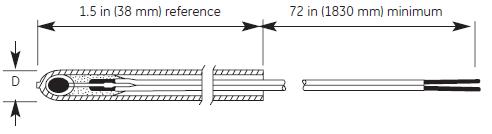

AB6D2	热敏电阻被焊在38量规，镍合金200，双股，重ISONEL固化剂绝缘延长引线上，引线长6.5 ft (1.98 m) ±0.5 ft (±0.15 m)。小型环氧树脂网被涂在焊缝上以达到电绝缘和应力消除，热封聚酯薄膜外壳将磁珠覆盖。 用于快速反映时间，有限的浸入深度和最佳的长期浸泡品质。最高连续运行温度为257°F (125°C)。

E型绝缘体

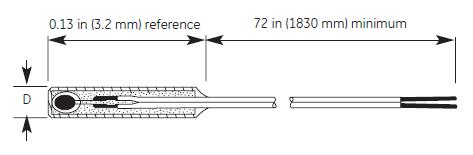

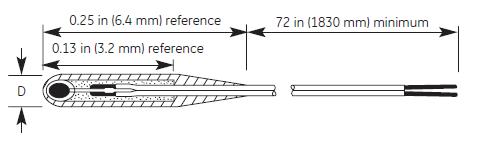

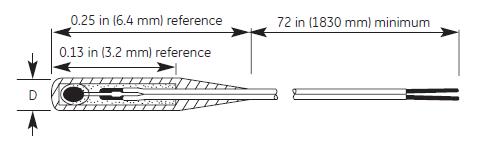

AB6E3	热敏电阻被焊在38量规，镍合金200，双股，heavy SONEL绝缘延长引线上，引线长6.5 ft (1.98 m) ±0.5 ft (±0.15 m)。聚酰亚胺套管涂有环氧树脂胶合在焊缝上以达到应力消除和电绝缘，应用了液体环氧树脂的多层浸涂以便在导电流体里完全浸入。 用于需要快速反映时间，良好的应力消除和完全浸入的情况。最高连续运行温度为221°F (105ºC)。
AB6E5	热敏电阻被焊在38量规，镍合金200，双股，重ISONEL固化剂绝缘延长引线上，引线长6.5 ft (1.98 m) ±0.5 ft (±0.15 m)。聚酰亚胺套管涂有环氧树脂胶合在磁珠和焊缝上以达到应力消除和绝缘。液体环氧树脂保形浸涂用于锁水 用于配件受到有限液体浸泡和同样要求在最小外径下最大应力消除的情况。最高连续运行温度为221°F (105ºC)。
AB6E8	热敏电阻被焊在38量规，镍合金200，双股，重ISONEL固化剂绝缘延长引线上，引线长6.5 ft (1.98 m) ±0.5 ft (±0.15 m)。聚酰亚胺套管涂有环氧树脂胶合在焊缝和热敏电阻上以达到应力消除和电绝缘。应用了液体环氧树脂的多层浸涂以便保证导电流体里的完全浸入性。 用于要求更大的应力消除和完全浸入的应用。最高连续运行温度为221°F (105ºC)。

编码

• 从表1所示的热敏电阻型号之一选择合适的热敏电阻磁珠或小型探头。参考合适的数据表找到选择的热敏电阻的电气和机械性能以及那个热敏电阻的具体订购信息。
• 选择所示配件型号之一，使用对于其型号所列的配件前缀，后为热敏电阻的产品型号。例如：AB6A8-BR16KA103N

这个配件利用了一个有相邻缩短引线，公称直径为0.016 in (0.40 mm)的加固型Thermobead（参考NTC BR型系列数据表），10k?±25% 在77°F (25°C)标称电阻下，焊接在标准版6.5 (1.98 m) ±0.5 ft (±0.15 m)长，38量规，镍合金200，双股，重ISONEL固化剂绝缘延长引线上，引线在焊缝处带有环氧树脂网以达到应变消除。

特殊编码

所示配件型号代表了GE所制造的热敏电阻和材料多个组合下的最标准选择。这些所选型号适合于多种应用；但是对于某些应用而言总有一些需要满足的特殊要求。备用材料和选择的部分列表在下页给出，用来协助设计师解决在一些应用下所示标准部件并不适合的问题。如果您需要配件材料和设计选择上的协助，请与我们的应用工程部门联系，详述您所需要的确切要求和规格。

备用材料选择	可提供对于NTC AB6型热敏电阻配件订单的所列备用材料。也可以根据特殊订单向设计师或用户提供其他材料。对于完成特殊配件订单所需的额外时间，请给予谅解。
A型绝缘体	一个绝缘材料网被安置在焊缝上以达到应力消除。可提供带最大温度额定值的绝缘材料； 乙烯基 :140°F (60°C) 聚氨酯:221°F (105°C) 硅橡胶:500°F (260°C) 环氧树脂:从221°F到500°F (105°C~260°C), 要求指定的最高温度。
B型绝缘体	聚酰亚胺套管涂有环氧树脂胶合在焊缝上以达到应力消除和电绝缘。磁珠可以被覆盖以达到最大应力消除或被暴露以达到快速响应。环氧树脂通常被用于填充聚酰亚胺套管，其温度额定值是从221°F到500°F (105°C ~260°C)。
C型绝缘体	在热敏电阻和焊缝上的多层浸涂是为了提供完全可浸入配件。任意一种A型绝缘材料都可以根据特定的应用或环境被用于保形浸涂。
D型绝缘体	一个热塑性管被熔接在磁珠或探头热敏电阻上。绝缘材料的少部分被用在焊缝上以达到电绝缘。配件在管道的后端不是完全可浸入的。可提供带有最高温度额定值的热封管道材料： 聚乙烯:176°F (80°C) 聚酯薄膜:257°F (125°C)
E型绝缘体	聚酰亚胺套管涂有环氧树脂胶合在焊缝上（和B型绝缘体相同），然后应用了多层浸涂提供完全可浸入配件。可提供相同的绝缘材料选择。
绝缘延长引线	标准绝缘引线子配件包括的38量规，其直径0.004 in (0.10 mm)，镍合金200，双股，对道题heavy SONEL绝缘，引线长6.5 ft (1.98 m) ±0.5 ft (±0.15 m)。可根据特殊订单提供其他选择，包括客户的任何特别要求。
线规	#38 GA 0.004 in (0.10 mm), #40GA 0.0031 in (0.079 mm)
导体	镍合金200
绝缘材料	Heavy ISONEL:用于356°F (180°C)，优秀的耐磨性，我们标准涂装。 聚氨酯:用于221°F (105°C)，易拆，优秀的可焊性。 聚酰亚胺:用于446°F (230°C)，优秀的热和介电性能，（不建议用于水和某些其他导电流体）
结构	双股：平行导体, 我们的标准 单股:单独绝缘引线 双绞线:0.1 in (2.54 mm)lay典型值
长度	6.5 ft (1.98 m) ±0.5 ft (±0.15 m)是标准, 可按需要指定其他长度。所有1英尺以上长度的都被装在塑料管上且用线包裹，从而使热敏电阻的末端最后被移除。

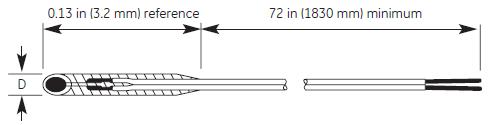

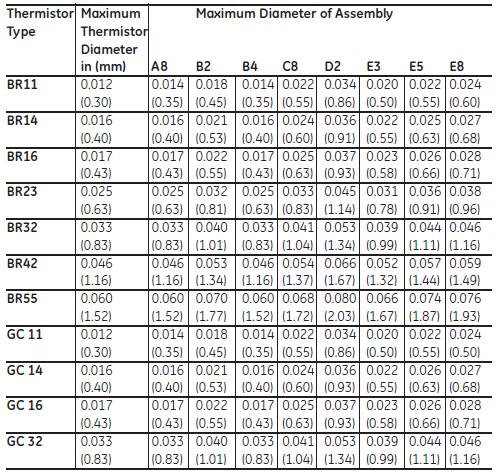

表1NTC AB6型热敏电阻装配的标准尺寸

　

特色

虽然成本低，但是这些高稳定的，高精度热芯片提供经常所需的可靠性，紧可互换
公差, 几何和快速响应时间。

　

应用

可提供一个标准子配件的完整系列。在Thermometrics领域里的持续研究和发展的努力硕果丰厚，这不仅仅体现在这些已被证明的设计上，而且体现在我们Unitherm热芯热敏电阻的发展上，其设计是特别为在范围32°F to 122°F (0°C to 50°C) 的生物医疗应用而创造的。
虽然成本低，这些高稳定高精度的热芯片却能提供经常需要的可靠性，紧可互换公差，几何和快速响应时间。Thermometrics雇佣了经验丰富的应用工程师接受询问，不论是需要对您的有关新的和已存在应用设计要求给予协助或帮助。
我们的生物医疗热敏电阻装配是为了在间歇式和持续式病人温度监测应用下的运用而设计的。重复性和快速响应至关重要，这不仅是对于和有关口腔和直肠发热的间歇式温度要求，而且是对于在诱导低温和全身麻醉 ，或者在热敏电阻用于照料婴儿和早产儿时往往必须的持续性监测。特护病房与恢复室也同样采取了病人温度作为他们生命迹象监测程序的一部分。对于皮肤表面，鼓膜，食管，导尿管 和生物反馈应用的温度监测也因为每个Thermometrics的生物医疗装配设计内的高稳定度和紧可互换公差得到了改善。
　

规格

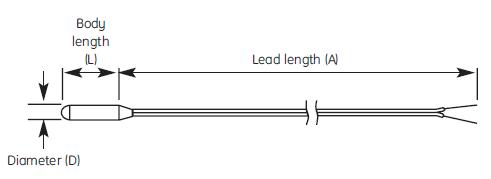

MA100	为在导管装配下的使用而设计，这些传感器在at 77°F (25°C)下有2252, 3000, 5000和10,000ohms的标称电阻。制造过程的严密监控使得GE在批量生产下维持了紧可互换公差。典型设计参数在装配型号表里表示出来。 0.030 in (0.76 mm) (只有10 K?)和0.050 in(1.27mm)的直径仅和聚酰亚胺套筒配套生产。0.070 in (1.78 mm)的直径通常和模制塑胶头配套。
MA200	间歇式身体温度测量是病人护理的所有阶段的习惯作法。这个装配特别适合于现今使用的一次性覆盖口腔和直肠体温计。产品特点是精心的构造和在77°F (25°C)下电阻值显示为252, 3000, 5000和10,000 ?的敏感端轴组件。需要典型设计参数，请参考装配型号表。

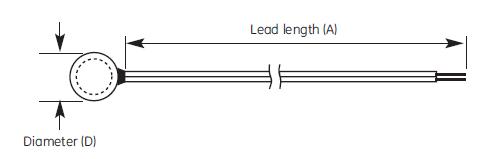

MA300	例行的持续式病人温度监测现在通过利用病人皮肤位置的便捷作为一个身体温度的指示器是可行的。使用的不锈钢外壳适用于可再用和一次性两种应用，而且维持病人最大程度的舒适。可提供在77°F (25°C)下的2252, 3000, 5000和10,000 ?额定电阻值。需要典型设计参数，请参考装配型号表。

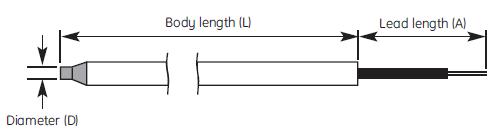

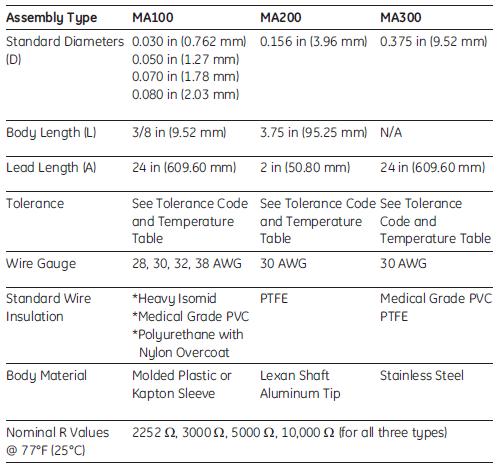

装配型号

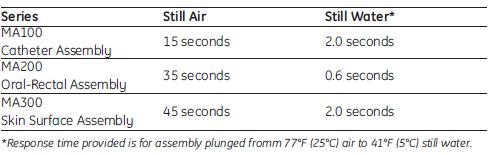

热响应时间（63% 响应)

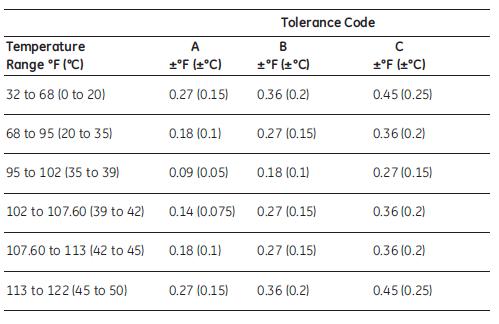

公差编码和温度范围

数据

我们的生物医疗系列热敏电阻片和子配件的设计在32°F~122°F (0°C~50°C)范围下可互换。最好的整体稳定性在暴露和贮存温度保持在158°F (70°C)以下时能够被维持。

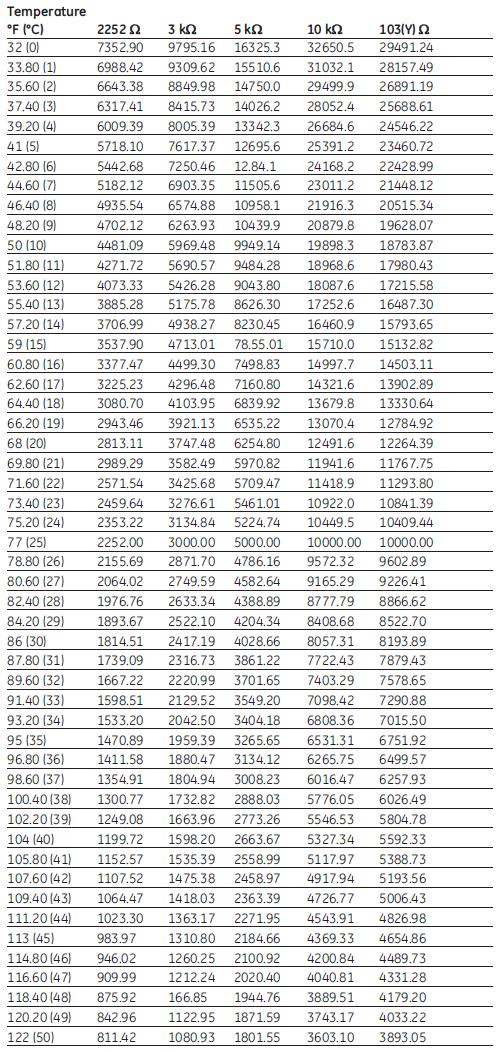

电阻vs温度

订货信息

　

特色

　

应用

　

所有的装置可以装配在不同温度范围下的校准，装配长引线；及装配不同涂层。有关详情，请与我们的应用工程技术人员联系。

　

规格

CSP热探头的两个型号的存货让送货非常便捷：标称电阻为2500 ohms @25°C的CSP60BA252M；配有在范围是0°~50°C下的校准。CSP60BT103M的标称电阻为10K ohms @25°C，配有在范围0°~100°C下的校准。配有CSP60BA252M的校准表在0° 和50°C的每0.25°C提供数据。配有CSP60BT103M的表在0° ~100°C的范围下每0.5°C提供数据。两个装置都配有精度到0.01°C的方程式。同样可以提供校准在每0.01, 0.05或0.1°C下的数据表。

　

温度标准型-CSP型

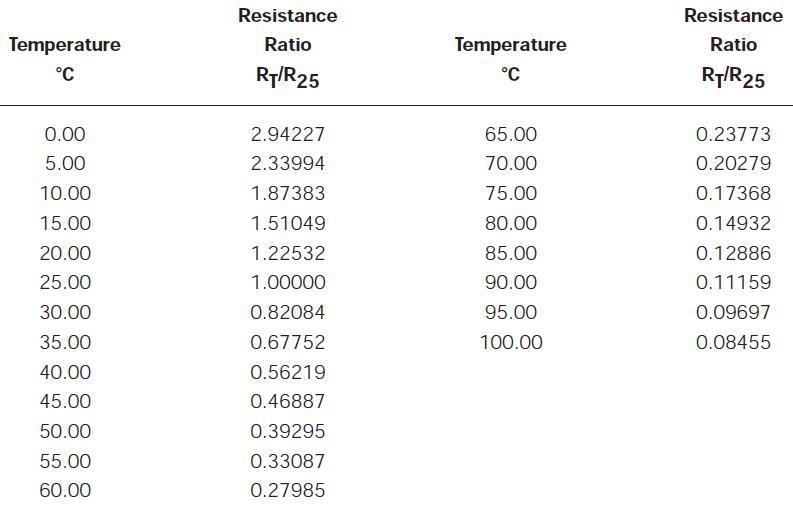

CSP60BT103M的标称曲线

　

编码

订购编码说明	CSP60BA252M标称电阻是2500 ohms @ 25°C，校正表，在0 和50°C的每0.25°C CSP60BT103M标称电阻是10K ohms @ 25°C,校正表，在0和100°C的每0.5°C。

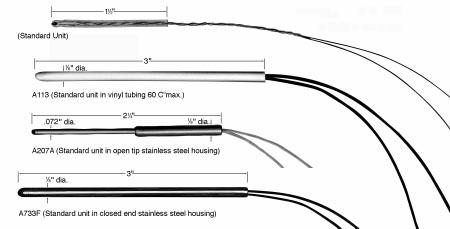

选件	A113 - CSP60B = 在软管的标准 (60°C最高温度) A207A - CSP60B = 在开口端不锈钢外壳的标准。 A733F - CSP60B = 在封闭段不锈钢外壳的标准。
