特色

　

• 低成本的固态设备，用于涌流抑制
• 极佳的机械强度
• 工作温度范围宽：-58°F~347°F (-50°C~175°C)
• 适用于PCB安装
• 可提供配有扭结或笔直的引线和用于自动插入的EIS RS-468A卷带式的标准版

　

应用

在开关电源，荧光灯，反相器，电机等方面的涌流控制。

　

• 小而稳定的电阻和伴随的功率耗损
• 小型
• 低成本固态传感器

　

规格

　

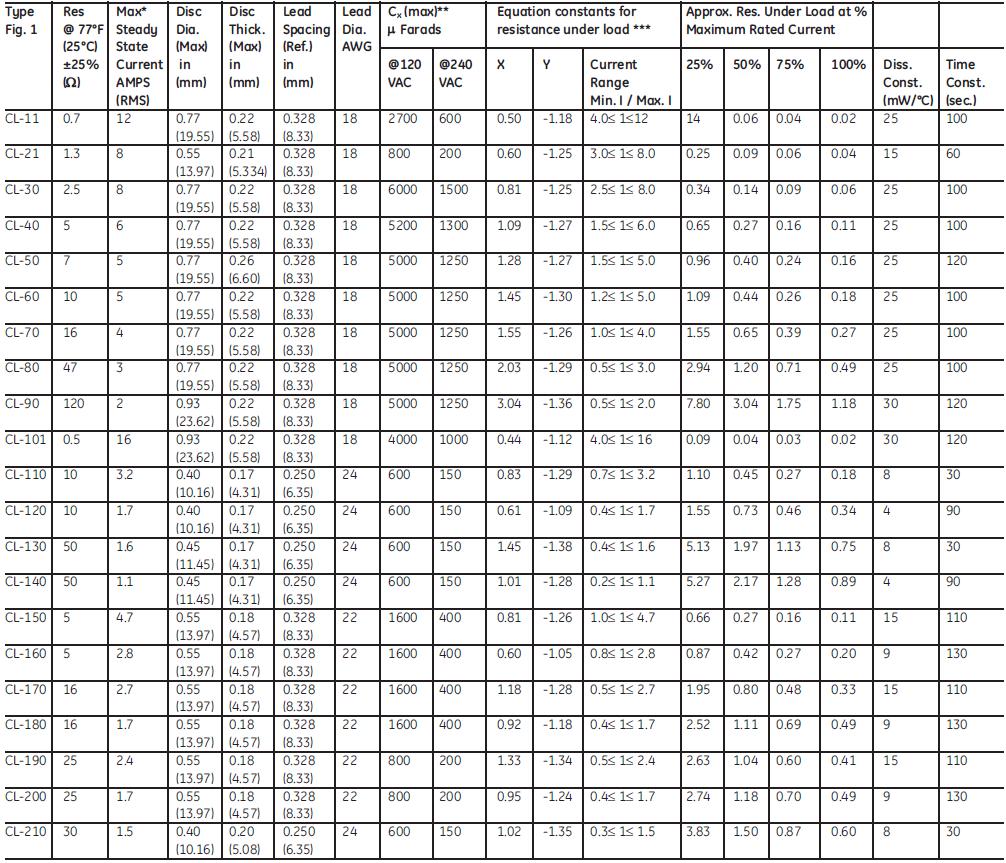

CL型规格

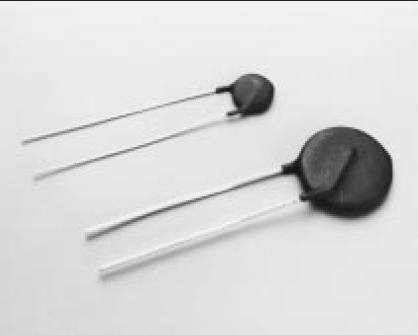

限制涌流的NTC圆盘

说明	带有未绝缘引线的盘形热敏电阻
选件	需要扭结引线,加上后缀"A" 需要卷带包装,机上后缀"B" 在0.7 ? to 120 ?范围内的其他公差 其他公差,在其他温度下的公差 替代引线长度,引线材料,绝缘材料
数据	*最大额定值77°F (25ºC)或Iderated = ?(1.1425–0.0057 x TA) x Imax @ 77°F (25°C)的环境温度，除了77°F (25ºC). **最大额定值 ***R0=X1Y X和Ywhere X and Y出现在下表中

　

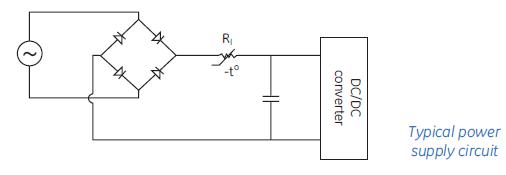

在开关电源上的涌流限制器	在开关电源下的电流浪涌问题由大滤波电容器引起，电容器用于调节在高频斩波之前的60Hz整流电流的脉动。上图阐明了一个在开关电源下经常使用的电路。 在上面的电路里，开启的最大电流是由值120 V划分的最高线电压，约120 x ?2/RI。理想地状态在开启时，RI应该非常大，当电源开始运行则降至0。NTC热敏电阻非常适用于这个应用。它通过发挥像一个功率电阻器的功能来限制冲击电流，电阻器在被电流通过而加热时，它会从一个高的冷电阻降为一个低的热电阻。在设计NTC热敏电阻为一个涌流限制器时应考虑的一些因素： 在接通时最大的可容许冲击电流 使热敏电阻与滤波电容器的尺寸匹配 稳态电流的最大值 最高环境温度 电源预期寿命
最大冲击电流	限制涌流的主要目的是防止传递输入信号至DC/DC变流器的串联部件损坏。一般来说，涌流保护可防止令人烦恼的保险丝或断路器及开关触头焊接的熔断。因为大多的热敏电阻材料在任何给定温度下都非常的近欧姆，热敏电阻的最小无载阻力是通过划分最高输入电压计算的（由在电源下最大的可容许冲击电流划分电压，Peak/Imax冲击）。
接通时的能量震荡	当电路通电时，转换开关里的滤波帽就像一个短路，在一个相对的短时间内会贮存等于1/2CV2的能量。滤波电容器贮存的所有电荷必须流经热敏电阻。这个大电流浪涌净效应是在电容器充电期间迅速地增加热敏电阻的温度。电容器充电期间在热敏电阻里所产生的能量总量取决于给电容器充电的电源的电压波形。但是在此期间由热敏电阻产生的能量值最好为1/2CV2（贮存在滤波电容器内的能量）。NTC热敏电阻处理这个能量震荡的能力是大部分设备的主要功能之一。在热敏电阻自热的能量平衡方程式里可看到这样的逻辑： 输入能量 = 贮存能量 + 耗散能量或微分形式的能量:Pdt = HdT + ?(T – TA)dt 在此: P = NTC产生的功率 t =时间 H =热敏电阻的热容量 T =热敏电阻身体温度 ?=耗散常数 TA =环境温度 在电容器充电的段时间内(通常少于0.1秒),耗散了的能量是极少的。大多输入能量被作为热量贮存在热敏电阻身体里。在标准涌流限制器表里有列出在120 V和240 V时的一个最大电容推荐值。这个额定值不是为了定义热敏电阻的绝对容量；反而，它是一个实验性的测定值，一旦超越可涌流限制器的寿命可能就会缩短。
最大稳态电流	一个热敏电阻的最大稳态电流额定值主要是由热敏电阻成为其元件之一的最终产品的有效使用寿命所决定的。在稳态条件下，已给微分方程里的能量平衡简化为下列热平衡公式： 功率 = I2R = ?(T – TA) 随着更多电流流经设备，其稳态运行温度会升高而电阻会减小。最大电流额定值与最大的容许温度相关联 在标准涌流限制器表里是一个每个装置都负载的电阻值及一个推荐最大稳态电流的清单。这些额定值基于标准PC板散热，没有气流，环境温度为77° (25°C)。但是大部分电源都有一些气流，气流进一步提高内置在最大电流额定值里的安全限度。为了在升高的环境温度下运行而降低最大稳态电流，使用下列等式： Iderated = Iderated = ?(1.1425–0.0057 x TA) x Imax @ 77°F (25°C)

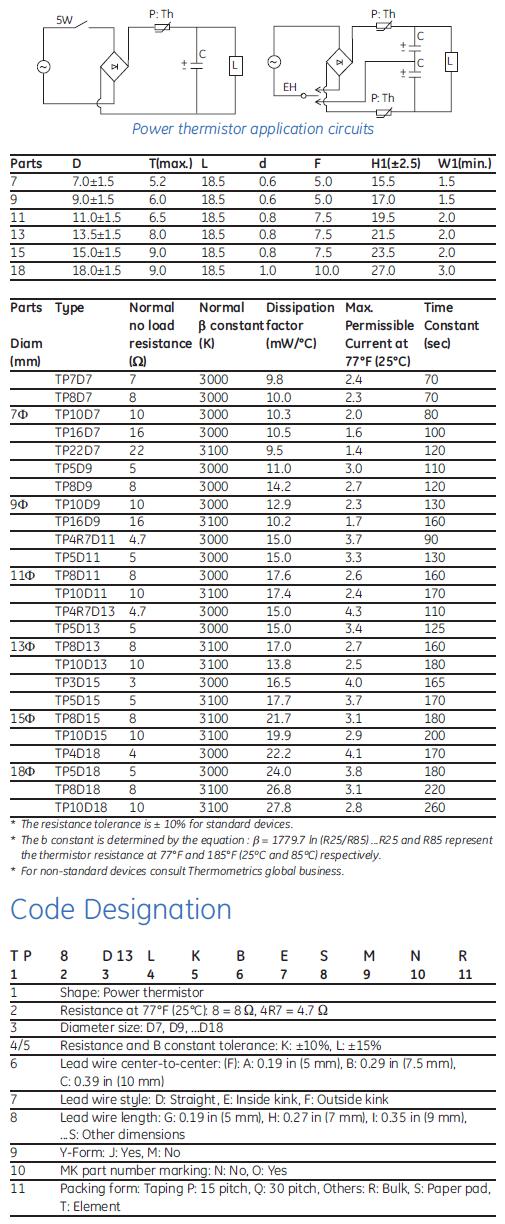

功率型热敏电阻规格

用于涌流减少

功率型热敏电阻是一个用于大涌流减少的NTC热敏电阻型号。这些大涌流通常是由在开关电源里的滤波电容器充电而引起的。
