特点

• 高精度－符合RVSM(缩小航道间距)规程
• 与传统的ATE系统兼容
• 对飞机上待检仪表有多重保护
• 与现行的IEEE488系统兼容
• 12个月的校准周期
• 可针对被检飞机型号编程
• 4U19" 高机架

应用

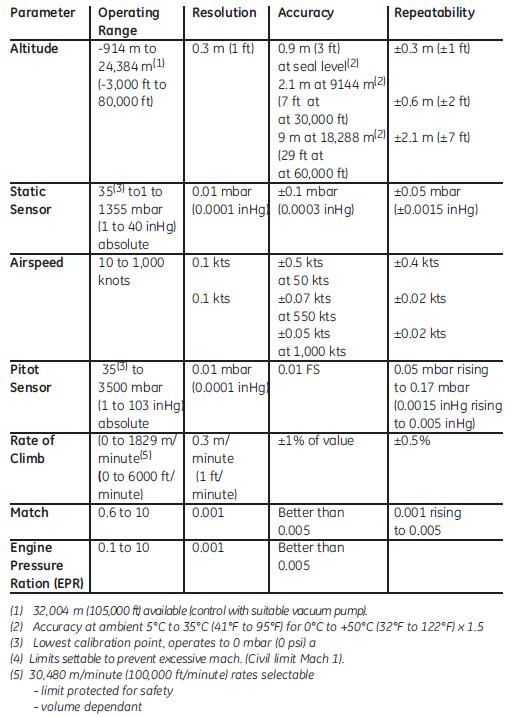

规格

ADTS 403是50 cm (19″)架装仪器，前面板带显示器和键盘。手持式遥控器作为可选件提供，另外还提供匹配的独立压力/真空源PV 103R。

　

　

测量单位	高度：ft, m 空速:knots, km/hr, mph 爬升率:ft/min, m/min, m/s, hm/s 其他:mbar, in Hg, in H20 (4°C, 20°C, 60°F), mm Hg, kPa, hPa, psi. 空速:CAS(校准空速），TAS（真空速——可键入温度）
控制率/显示	Roc:爬升率 Rt Ps:静压率 Rt Pt:总压率 Rt Qc:总压静压比率 Rt CAS:校准空速率 Rt EPR:发动机压缩比率
过载压力	过载压力在满量程（FS）的1.25倍以内时校准变化可忽略。
校准稳定性	优于50ppm/年
校准周期	简便的键盘指令。建议12个月的校准周期。建议使用基准级的压力标准，如罗斯卡2468型活塞式压力计。
显示	LCD背光，宽视角。 4.8″x 1.6″ (122 mm x 41 mm) 显示屏，4行显示，每行20个高8 mm (0.3″) 字符。可选手持式遥控器显示屏为 73 mm x 24 mm (2.87″ x 0.95″)
响应	显示值更新：每秒2个读数。 与控制系统和接口的通讯更新：每秒5个读数
电源	90~126 VAC， 47~440 Hz； 207~60 VAC， 47~63 Hz.最大200 VA
电源中断保护	发生电源中断时，输出口安全地排气到周围环境。当电源再次接通时，系统处于测量模式。
自检	完整的自检程序并报告电路和气路系统的状态。
数字接口	并行打印机接口作为标准配件提供。 除上述接口以外，也可提供IEEE-488.2 及更早版本的接口。请与GE联系。
温度范围	校验温度：5°C~35°C (41°F~95°F) 工作温度:0°C ~50°C (32°F ~ 122°) 贮存温度:-20°~81°C (-4°~81.11°C)
密封	前面板防尘外壳符合CE安全要求。
湿度	0~90%，无冷凝
冲击和振动	设计满足EN61010-8的要求。
安全性能	电磁兼容抗辐射及抗干扰符合标准EN61326 电路及机械安全符合标准EN61010。
外部特性	重量13 kg (29 lb) 外壳尺寸:483 mm x 432 mm x 178 mm (19″ x 17″x 7″)
气路连接	前面板和后面板接口，带堵头螺帽 静压:AN-6 37° 膨胀快速接头 总压:AN-4 37° 膨胀快速接头
后面板接口，带堵头螺帽	压力源AN-4 37°膨胀快速接头 真空源:AN-6 37°膨胀快速接头 所有接口配备可更换的过滤器及2.5 m (8 ft)长的匹配软管。静压和总压后面板连接可作为选项提供。
气源	通常使用干燥、无腐蚀性空气，气源压力不超过额定压力的25%。建议采用PV103R手泵。

选件

遥控器	手持式遥控器配大约2 m (6 ft) 长电缆。
台面箱	可将仪器放入该箱内再置于工作台上。
IEEE488接口 (SCPI型)	现行大气数据检测系统通讯协议。
IEEE-488接口（与Honeywell Sperry产品相容）	与早期仪器兼容。
IEEE-488接口（与Honeywell Sperry产品相容）	与早期仪器兼容。
测试程序管理	配备串行接口方式的软件包，允许基于PC的控制及下载常用测试例行程序。详细信息，请参阅产品说明。
高度表编码	用于带ICAO报告编码的高度表。可以显示高度值的位流和报告。
ARINC 429接口	允许ADTS从航空总线上监控数据，显示12个总压静压分类信息并传输到飞机上。详细信息，请参阅产品说明。

　

附件	交流电源线——大约2m (6 ft) 长。静压总压管，压力和真空软管——大约2.5 m (8 ft) 长。操作手册及校准证书也作为标准附件提供。
校准标准	GE生产的仪器均用可溯源至国际标准的精密校准设备校准。

特点

• 高精度－符合RVSM(缩小航道间距）规程
• 机场便携型和机架安装型
• 同时满足民用和军用技术指标
• 一体式或外接压力/真空源
• 可针对被校验飞机型号编程
• 对飞机上待检仪表有多重保护

应用

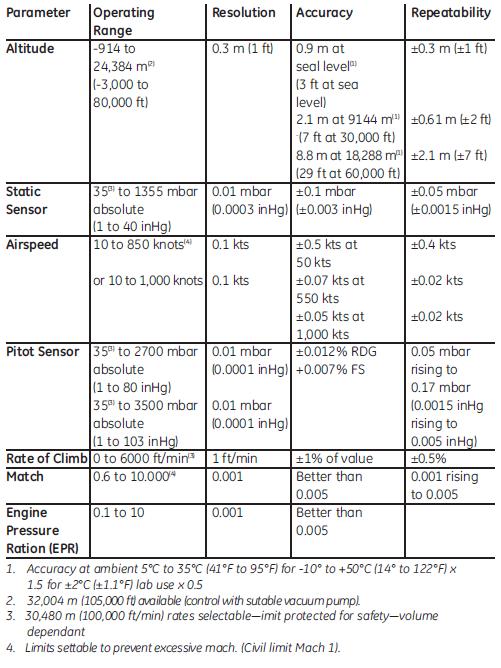

规格

架式安装型ADTS 405

ADTS 405是50 cm (19″)架式安装型，主控制系统位于机箱内，前面板带显示器和键盘。此型号中，手持式遥控器作为选件提供，另外还可提供匹配安装的压力/真空泵—请参阅PV 103R样本。

　

　

测量单位	高度：ft, m 空速:knots, km/hr, mph 其它:mbar, in Hg, in H20 (4°C, 20°C, 60°F), mm Hg, kPa, hPa, psi. 空速:CAS（校准空速） :TAS（真空速——可键入温度）
控制率/显示	Roc:爬升率 Rt Ps:静压率 Rt Pt:总压率 Rt Qc:总压静压比率 Rt CAS:校准空速率 Rt EPR:发动机压缩比率
过载压力	过载压力在满量程（FS）的1.25倍以内时校准变化可忽略。
校准稳定性	优于50ppm/年
校准周期	简单的键盘指令。建议校准周期为12个月。建议使用基准级的压力标准（如罗斯卡2465型活塞式压力计）
显示	LCD背光，宽视角,123 mm x 42 mm (4.8″ x 1.6″) 显示屏，4行显示，每行20个高8 mm (0.3″) 字符。可选手持式遥控器显示窗口为 73 mm x 24 mm (2.87″ x 0.95″)
响应	显示值更新：每秒2个读数。 与控制系统和接口通讯更新：每秒5个读数
电源	90~ 260 VAC， 47~440 Hz, 额定100 VA, 最大400 VA
电源中断保护	发生电源中断时，输出口安全地排气到周围环境。当电源再次接通时，系统处于测量模式。
自检	完整的自检程序并报告电路和气路系统的状态。
数字接口	并行打印机接口作为标准配件提供。早期的IEEE488.2接口也作为可选配件提供。
温度范围	校验温度：5°C~35°C (41°F~95°F) 工作温度:-10°C ~50°C (-10.00°C ~ 122°) 贮存温度:-20°C~70°C (-20.00°C~158°F)
密封	ADTS405前面板为防雨级
湿度	0~90%凝露，电路板温度标准符合MIL-T-28800
冲击/振动	MIL-T-28800，2级
安全性能	电磁兼容抗辐射：EN50081-1 电磁兼容抗干扰：EN50082-1 电路和机械安全标准：EN61010
外部特性	重量13 kg (29 lb) 外壳尺寸:485 mm x 270 mm x 305 mm (19″x 10.5″ x 12″)
气路连接	前面板接口，带堵头螺帽 静压:AN-6 37° 膨胀快速接头 总压:AN-4 37°  膨胀快速接头 配备可更换的过滤器。后面板真空(AN6) 和压力 (AN4)气源连接，带 2.5 m (8 ft) 长的匹配软管。
气源	通常使用干燥空气，气源压力不超过额定压力的25%。兼容其它干燥非腐蚀性气体。若有需要,请与GE联系。

机场便携型ADTS 405F

ADTS 405与真空/压力源一体式安装在可便携的军用外箱内。通过ADTS 405F的键盘和显示器进行操作，或使用标准的手持式遥控器操作。

电源	90~ 260 VAC， 47~440 Hz,500 VA标配,28 VDC选配
数字接口	位于前面板保护盖下的并行打印机接口作为标准配件提供。IEEE488可选
密封	在工作模式（卸除箱盖）下符合全天候防护级别。
电磁兼容性	符合 MIL-STD-461D
外部特性	重量35 kg (77 lb) 便携箱尺寸762 mm x 320 mm x 480 mm (30″ x 13″ x 19″),箱底装有轮子便于拖拉。
压力/真空气源	一体式气源（PV 103F）。配有连接外部气源或驱动其他设备的辅助连接，并提供真空保持静压接头。

机场拖车型ADTS 405C

ADTS 405与压力/真空源一体式安装在可拉动的拖车内，能为多路静压总压输出配备通路切换单元（LSU）。关于LSU，请参阅该单元的产品说明。通过拖车上的键盘和显示进行操作，或使用标准的手持式遥控器操作。

电源	同ADTS 405F，并带 10 m 可拆卸(33 ft)的交流电源线。
密封	所有的门关闭时达到全天候防护级别。
外部特性	重量250 kg (550 lb) 大小 :1150 mm x 1350 mm x 700 mm (45″x 53″ x 27″)
拖曳速度	最大安全速度15 km/h (10 mph)。橡胶外轮直径 381 mm (15″) ,钢轮直径254 mm (10″)

选件

ADTS 405手持式遥控器	该遥控器带2 m (6 ft) 电缆,在ADTS 405F/ADTS 405C中作为标准件提供, 在ADTS405中作为选件提供
盖式安装的多路切换接头	2个5路接头用于多路静压总压的输出。每路有独立的手动关闭阀门。
28V直流电源	除交流电源之外，此选件可使架装型、机场便携型和拖车型ADTS采用28V直流电源供电。
ADTS 405台面箱	此选件对19″架式安装的ADTS405提供可以放置在工作台上的外箱。
IEEE488接口 (SCPI型)	现行的ADTS通讯协议
IEEE488接口 (1975型)	兼容于早期的ADTS通讯接口。
IEEE488接口 (SCPI和1975型)	用户可以在IEEE488接口 (SCPI型)和IEEE488接口 (1975型)中选择.
ADTS 405后面板静压/总压连接	除了前面板连接外，还提供后面板连接。
测试程序管理器	配备串行接口方式的软件包，可以实现基于笔记本电脑的控制。
高度表编码	用于带ICAO报告编码的高度表。可以显示高度值的位流及报告。
ARINC 429接口	允许ADTS从航空总线上监控数据，显示12个总压静压分类信息并传输到飞机上。

　

附件	交流电源线——大约2m (6 ft) 长。静压总压管，压力和真空软管——大约2.5 m (8 ft) 长。操作手册及校准证书也作为标准附件提供。
校准标准	GE生产的仪器均用可溯源至国际标准的精密校准设备校准。

特点

• 高精度－符合RVSM(缩小航道间距)规程
• 全自动控制
• 坚固的机场便携式结构设计
• 适用于多种飞机型号
• 内置一体式气源
• 对飞机上待检仪表有多重保护

应用

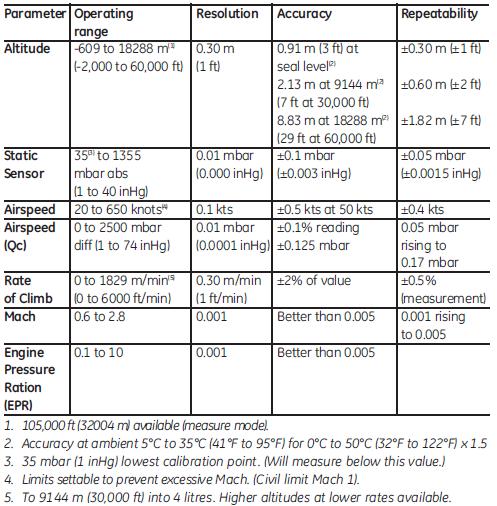

规格

ADTS 505主机放置在一个坚固且防水的便携箱内，并配备一体式内部气压泵用于生成压力和真空。可通过简单易懂的菜单指令及前面板上的键盘操作进行自动控制。

　

测量单位	高度：ft, m 空速:knots, km/hr, mph 爬升率:ft/min, m/min, m/s, hm/s 其他:mbar, inHg, inH2O, mmHg, kPa, hPa, psi
控制率/显示	Roc:爬升率 Rt Ps:静压率 Rt Pt:总压率 Rt Qc:总压静压比率 Rt CAS:校准空速率 Rt EPR:发动机压缩比率
过载压力	过载压力在满量程（FS）的1.25倍以内时校验变化可忽略。
校验稳定性	优于0.005% (Ps) 和 0.08% (Qc) FS/年
校准周期	简便的键盘指令。建议校准周期为12个月。建议使用基准级的压力标准仪器（如罗斯卡2468型活塞式压力计）
显示器	大屏幕、1/4 VGA、高对比度、背光显示,96 mm x 73 mm (3.7″x 2.8″), 320 x 240 像素
响应	显示值更新：每秒2个读数
电源	90~132 VAC,47~ -440 Hz; 或180~265 VAC,47 ~66Hz,自动选择 额定值200 VA
电源中断保护	发生电源中断时, 输出口将安全排气到周围环境;当电源再次接通时, 系统处于测量状态
自检	完整的自检程序并报告电路和气路状态。
温度范围	校验温度：5°C~35°C (41°F~95°F) 工作温度:0°C ~50°C (32°F ~ 122°) 贮存温度:-20°C~70°C (-20.00°C~158°F)
密封	在工作模式（卸除箱盖）下不受天气状况影响。
湿度	0~95% 凝露
冲击/振动	设计满足MIL-T-28800,2级
安全性能	符合EN61010, EN61326。CE 标志。
外部结构	公称重量 15 kg (33 lb) 尺寸 (包括盖子):265 mm x 520 mm x 355 mm (10.4″x 20.5″ x 14″)
外壳	ABS塑料模铸件，壳盖可拆卸,且内留附件存放空间
气路连接	静压和总压AN4接头, 两者以颜色区分 提供匹配软管，其大约 2 m (6 ft)长，在一端有AN4接头配件。
气源	一体式压力和真空泵能提供下列规格的气源: 如果以1829 m/min (6000 ft/min)的爬升率，升至9144 m (30,000 ft)高度，则负载的容积可达4升。 如果以300 knots/min的变化率，将空速提高到650 knots，则负载的容积可达2升。 水分和潮气被自动排出。
附件	交流电源线——大约2m (6 ft) 长。静压和总压软管—大约2 m (6 ft) 长。操作手册及校准证书也作为标准附件提供。
校准标准	GE生产的仪器均用可溯源至国际标准的精密校准设备校准。

特点

• 范围高达103 inHg 绝压
• 精度：±0.004 inHg绝压
• 6位数字分辨率LCD显示
• 多种压力单位和航空单位
• 碱性或可充电电池
• 轻便、手持式、坚固的设计
• RS232输出

应用

DPI 740 是由电池供电的便携式、高精度大气压指示仪。其为手持式工具，具有卓越的性能。在此仪器中采用的基本传感器技术是Druck硅谐振压力传感器 （RPT）。此谐振式压力传感器不仅可提供 ±0.004 inHg (±0.15 mbar) 的高精度，而且同样重要的是，其还具有优于100ppm/年的校验稳定性。DPI 740 广泛用于需要精确大气压力参考的实验室及远程现场应用中。

规格

压力测量

工作范围	22~34 inHg (750~1150 mbar)绝压 1~38 inHg (35~1310 mbar) 绝压 1~ 77 inHg (35~2620 mbar) 绝压 1~103 inHg (35~3500 mbar) 绝压
最大安全工作压力	130 inHg (4375 mbar)绝压
压力介质	适用于非腐蚀性干燥气体
读数格式和显示	999999位LCD显示，数字0.54″(13.6 mm)高，外加16个文本字符
过载显示	110%FS过载，高于此值闪烁错误代码。
分辨率	0.0003 inHg (0.01 mbar)
响应	每秒示2个读数
工作模式	A)本地压力 (QFE) B)海拔压力(QFF) C)高于用户设定基准的高度
过程特点	所在工作模式下都可提供最大值/最小值、迁移、可编程滤波等功能。
压力单位	24种压力单位，加上高度（英尺ft，或米m）

性能参数

精度	±0.02% FS 对所有压力范围:该精度综合考虑了非线性、迟滞、重复性误差以及15°F~120°F (-10°C~50°C)时的温度影响。 可选择提高精度（参见选项A）。
稳定性	优于100ppm/年
温度范围	工作温度15°F~120°F (-10°C~ 50°C) 存放温度:-40°F~160°F (-40°C~70°C)
安全性	电气和机械安全：EN61010 电磁兼容性-电磁发射:EN50081-1 电磁兼容性-抗扰度:EN50082-1 认证:CE 标志
位置影响	可忽略
电源	3节1.5V碱性AA电池，通常可连续供电20小时。 可编程自动断电功能延长了电池的寿命。在显示屏上用符号表示电池电量低。可选可充电镍镉电池、外部适配器、充电器（见选项B）
通讯接口	RS232，6路LEMO 插座( 见选项C）

结构特性

压力连接	接受 1/4″外径、/5/32″ 内径(6 mm外径、4 mm内径)管道
重量	1.1 lb (0.5 kg)
尺寸	7.5″x 3.5″ x 1.4″ (190 mm x 90 mm x 36 mm)
