HumiTrac
HumiTrac™,
GE的下一代相对湿度和温度变送器，其设计旨在服务于楼宇自动化/HVAC市场，以及各种通用相对湿度监测的应用。
所有型号都包括一个NIST可溯源、现场可更换的传感器尖端、一个坚固的电容式传感元件，RH测量的全量程能够达到0
~ 100%，以及一系列现场配置输出选项。
HumiTracTM具有一个
NIST可溯源、现场可更换的传感器尖端模块，允许终端用户现场更换传感器，并保持±2%的RH精度和NIST溯源性。这实际上消除了耗时、昂贵的工厂校准的需要，同时使服务间隔的停机时间几乎减少至零。HumiTrac
设计成现场高度可配置性--通过使所需数量的有序配置最小化，
GE公司降低经销商存货成本，为安装者提供最大灵活性。
所有类型都具有现场可选输出（0-5V、0-10V、4-20mA）的特征，无源温度型结合了3K
和 10K O热敏电阻。 信号调温版本的温度范围从0到50 °
C或从-40到60 ° C。 HumiTrac湿度精度为± 2％、± 3％或±

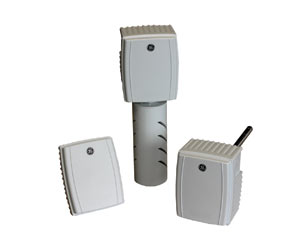

5％，并提供壁挂式安装、管道安装和户外配置。
-
NIST可溯源、现场可更换的传感器
- NIST可溯源的工厂校准
- 用户可选的RH、温度输出端
- 坚固、被证实的电容式传感器技术
- 包装吸引、牢固
- RH精度2% 或 5%
- 可提供NIST认证
- 多功能温度测量
- 低成本的所有权
- 两年质保
- HVAC/建筑控制
- 能量管理系统(EMS)
- 焓值控制
- 室内空气质量(IAQ)
- 洁净室
- 博物馆/档案
- 医院/实验室
- 制冷控制
- 药业
- 动物室
- 食品存储
环境条件
|
操作范围 |
• -40°F ~ 140°F
(-40°C ~ 60°C)
• 0% ~ 99%
RH（无冷凝） |
|
存储温度 |
-67°F ~ 185°F
(-55°C ~ 85°C) |
湿度
|
传感元件 |
电容式高分子传感器 |
|
71.6°F
(22°C)时的精度 |
• ±2%版本：±2% 10 ~
90% RH
±5% 0 ~ 10% &
90-99% RH
• 5% 版本：±5% RH @
0 ~ 99% RH |
|
长期稳定性 |
通常每年漂移不少于1% |
|
温度影响** |
Delta %RH =
(0.0014 x %RH +
0.1325) x T°C -
(0.0317 x %RH +
3.0876) |
|
重复性 |
见精度综述 |
|
线性 |
见精度综述 |
|
磁滞 |
• 70%RH 1h
->90%RH 1h
->30%RH, Vair =
2m/sec) |
|
信号输出 |
4 ~ 20mA, 0 ~ 5V
或 0 ~ 10V（用户可选） |
|
**不适用于信号调整的温度单位。 |
直热式热敏电阻
|
传感元件 |
• 77°F
(25°C)时采用10K S
热敏电阻
•77°F (25°C)时采用
3K S 热敏电阻 |
|
信号输出 |
直接连接、用户可在3K 或
10K之间选择 |
|
精度 |
请参考GE的DC95F103W
(10K) 和
DC95F302W (3K) |
温度信号调整的PRTD
|
传感元件 |
具有信号调整功能的1000
S薄膜铂电阻 |
|
71.6°F
(22°C)时的校准精度 |
±0.5°F (±0.3°C) |
|
长期稳定性 |
每年零漂少于0.2°F |
|
传感器的互换性 |
±0.5°F (±0.3°C) |
|
信号输出 |
4 ~ 20mA, 0 ~ 5V
或 0 ~ 10V（用户可选） |
电源要求
|
电源电压 |
12~ 30 VDC |
|
最大负载（仅电流输出） |
S = 电源电压-10/0.02 |
|
