特点

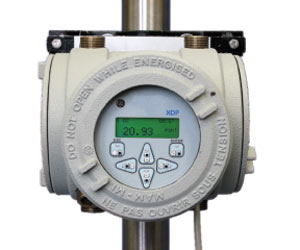

• 防爆显示器/控制器
• 与XMO2氧变送器、XMTC热导率气体变送器或任何其它的4~20mA输出变送器相容
• 通用输入电源
• 红外线能穿透的透明玻璃键盘
• 故障报警
• 通用的自动标定报警继电器
• 可选专用软件与XMTC一起使用，对氢冷发电机进行氢含量分析测量氢冷发电机的全部3个气体循环

• 空气中0~100%氢气
• 二氧化碳中0~100%氢气
• 二氧化碳中0~100%空气

应用

防爆型显示器/控制器，用于：

• XMO2热顺磁氧变送器
• XMTC热导率氢气/气体变送器
• 任何其它的4~20mA输出变送器

规格

功能

模拟输出	4~20mA或0~20mA的隔离线性输出；或符合NAMUR导则、用户可选择、针对范围0~100%或0~10,000 ppm的可现场编程的输出。
输入电源	85~264 VAC, 47~ 63 Hz,40W
保险丝	1.25 A
模拟输入	4 ~ 20mA
输出电源	24 VDC ±2 VDC，1.2 Amp
环境温度范围	14°F~ 140°F (–10°C ~60°C)
按键	红外线能穿透的透明玻璃键盘,有6个键
显示器	4行液晶显示器，带背景光
显示精度	满刻度的±.25%
继电器输出	触点额定值2 A, 28 VDC, SPDT  可编程为故障安全型或非故障安全型

氧分析标准软件

测量范围示例：	0~10; 100; 1,000;或10,000 ppm O2 0%~ 1%; 10%; 21%; 25%; 或 100% O2
继电器	4个过程报警 1个故障报警 2个自动标定触点 2个标定报警

氢冷发电机软件

3个范围	空气中0%~100% H2 二氧化碳中0%~100% H2 二氧化碳中0%~100% 空气
继电器	2个过程报警 1个故障报警 1个常规报警

外部特性

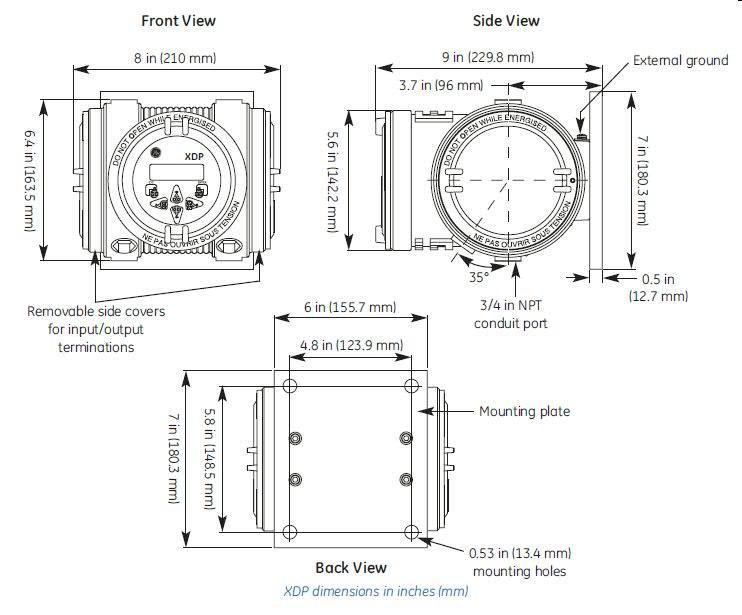

外形尺寸（高 x宽 x深）	9 ″ x 10″ x 9″ (229 mm x 254 mm x 229 mm)
重量	15 lb (6.8 kg)
环境防护	4X/IP66 型全天候防护外壳 7型防爆外壳FM/CSA Class I, Division 1, Group B、C、D 防火KEMA 01ATEX2128 II 2 GD EEx d IIC T6 T85°C
欧洲标准	符合电磁兼容性指令EMC Directive89/336/EEC, 73/23/EEC LVD（安装类别II，污染等级2）
导管进入	6个1/2″NPTF导管口
安装孔	4个3/8″(10 mm) 孔

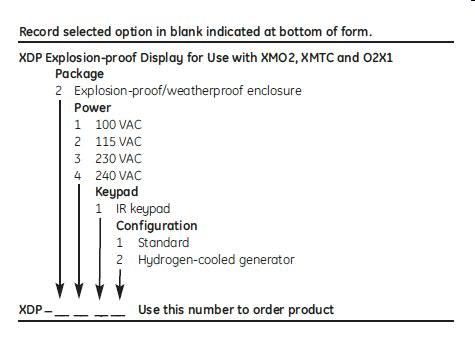

订购信息

特点

• 2行 x 24字符LCD，带背景光
• 隔离的4~20 mA单或双输出信号
• 4个可现场组态的过程报警
• 自动标定继电器

应用

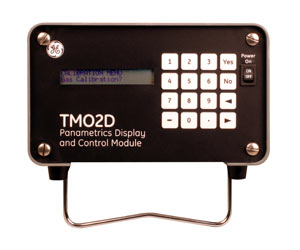

显示器/控制器，用于：

• XMO2热顺磁氧变送器
• O2X1电流燃料氧气变送器
• XMTC热导率氢气/气体变送器
• 任何其它的4~20mA输出变送器

规格

性能

系统精度	参见变送器规格
电子部件显示及输出精度	量程的±.1%
环境温度影响	满刻度的±0.05% /°F (°C)

功能

模拟输出	标准：单信号，隔离， 0/4~20 mA，最大电阻500Ω, 12比特分辨率，可现场编程 可选：双信号，隔离， 0/4~20 mA，最大电阻500Ω, 12比特分辨率，可现场编程
报警	标准：2路C型，SPDT，最大电流2A@ 115 VAC，可现场编程，设定点分辨率0.01%，死区:量程的0.05% 可选：2个气密封继电器，用于Class I, Division 2 危险（分类）位置 2个标准的或气密封继电器用于自动标定(Auto Cal)
数字输出	RS232C串行端口
显示	2行 x 24字符LCD，带背景光
模拟输入	来自任何变送器的1个4~20mA输入信号 来自TMO2变送器的2个4~20mA输入信号（可选）
电源	100/115/220/240 VAC ±10%, 50/60 Hz, 最大功率35 W，向变送器提供 24 VDC,最大电流 1 A
温度	操作32°F ~ 122°F (0°C ~50°C) 储存：–4°F~158°F (–20°C~70°C)

外部特性

尺寸	架装5.25″x 19″ x 9.25″(133 mm x 483 mm x 235 mm) 台装：5.25″x 9″ x 9.25″ (133 mm x 229 mm x 235 mm) 盘装：5.25″ x 9″ x 9.25″ (133 mm x 229 mm x 235 mm) 全天候防护型：11.25″x 9.38″ x 4.38″ (286 mm x 238 mm x 111 mm) 防爆型与工厂联系
重量	架装5.4 lb (2.4 kg) 台装：7.4 lb (3.4 kg) 盘装：4.7 lb (2.1 kg) 全天候防护型：6.5 lb (3.0 kg)
环境防护	通用：架、台、盘 全天候防护：类型 4X/IP66 不可燃：全天候防护的架、盘、不锈钢部件；FM/CSA Class I, Division 2, Groups A、B、C、D
欧洲标准	符合电磁兼容性指令EMC Directive89/336/EEC, 73/23/EEC LVD（安装类别II，污染等级2）

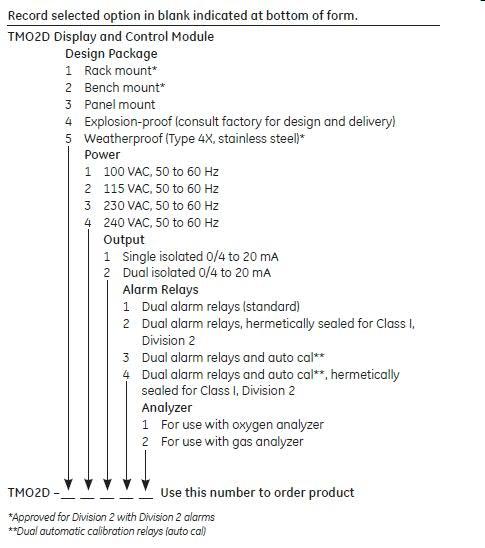

订购信息

特点

• 可选压力和温度输入，用于计算不同的测量参数
• NIST（美国国家技术标准局）可溯源标定
• 可选架装、盘装、全天候防护外壳（4X类）、防爆外壳（7类）
• 对应于突然干涸应用的计算机增强响应软件
• 实时的矩阵化显示可同时显示六个参数
• 通过辅助输入来测量其他参数
• 显示微量ppbv级水分
• 内置数据存储功能
• PCMCIA卡插槽提供扩充内存与仪表软件升级

应用

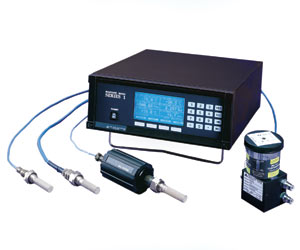

此种多通道分析仪可测量气体和非水液体中的水分及气体中的氧含量（可选功能）。它设计成固定安装。配合使用MIS、TF和M系列水分探头。适用于以下行业：

• 石油化工
• 天然气
• 工业气体
• 半导体
• 加热炉气体/热处理
• 电力生产
• 空气干燥机
• 制药
• 航空

规格

电子部件

本安	所有输入（除辅助输入外）均为电流隔离与能量限制本安电路: BAS01ATEX7097 II (1) G [EEx ia] IIC –20°C~+50°C; CSA C US Class I, Division 2, Groups B、C、D T4A–Assoc. Elec.Apparatus [Exia] 和Class I, Division 1,Groups A,B,C&D T4
欧洲标准	符合电磁兼容性指令EMC Directive89/336/EEC, 73/23/EEC LVD（安装类别II，污染等级2）
输入	水分：1~6通道 温度：1~6通道 压力：1~6通道 氧含量：1~6通道• 辅助输入(可选):每个安装的通道两路辅助输入，用于0/4 ~20 mA 和 0 ~4 V 装置。
模拟输出	每个通道两路模拟输出，内部光电隔离，10比特 (0.1%) 分辨率
可设定开关量输出	0~2V，最小负载10kΩ 0/4 ~ 20 mA，最大串联电阻400Ω
数字输出	RS232串行通讯端口；信息以ASCII码格式传输
A/D分辨率	12比特，使用MIS探头可达16比特
计算机增强响应软件	标准：在突然干涸的应用中提供快速测量（3~5分钟响应时间）
数据记录	同时最多记录12个参数；存储在RAM中；记录长度取决于参数数量和时间间隔
内存	标准：电池支持的 64 kB RAM  可选：通过PCMCIA 卡扩充至1MB（或更大）
PC接口软件	可选：PanaView™ 仪器接口软件
报警继电器	每个通道SPDT有2个可选的C形继电器;额定值2 A,28 VAC/28 VDC 每个通道的高/低报警可选标准或气密封继电器（用于CSA 的Division 2危险区）;可在仪表测量范围内设定任何报警值。
报警设定点	精度±0.1°C露点
显示	图形/文本液晶显示，带背景光
显示功能	以文本和（或）图形方式，最多同时显示六个通道
电源要求	90 ~260 VAC, 50/60 Hz，通用电源，可自动调节
温度	操作32°F ~140°F (0°C~60°C) 存放：–22°F~158°F (–30°C~ 70°C)
数据保持	标定数据存放在电池支持的RAM中。
自动标定	在上电时及在用户设定的时间间隔内进行
外形尺寸（高 x宽 x深）	架装：5.22″ x 19.00 x″ 17.03″ (13.26 cm x 48.26 cm x 43.26 cm) 台装：5.85″ x 13.94 ″ x 17.03 ″ (14.86 cm x 35.41 cm x 43.26 cm) 盘装：8.25″ x 16.50″ x 17.03″ (20.96 cm x 41.91 cm x 43.26 cm) 全天候防护外壳：22.23″ x 16.23″ x 9.48″ (56.46 cm x 41.22 cm x 24.08 cm) 防爆外壳与工厂联系

水分测量

探头类型	GE MIS、TF和M系列薄膜氧化铝探头
标定范围（露点/霜点）	标准标定范围：68°F~ -112°F (20°C~ –80°C)，生成数据至 -166°F (–110°C) 低端标定范围：-58°F~-148°F (–50°~–100°C)，生成数据至-166°F (–110°C) 扩充标定范围：140°F ~ -112°F (60°C ~–80°C) ，生成数据至-166°F (–110°C)
精度（露点/霜点）	±1.1°F (±2°C) ，范围为-85°F~ 140°F ( –65°C~60°C) ±1.6°F (±3°C)，范围为 -166°F ~-87°F(–110°C~ –66°C)
重复性（露点/霜点）	±0.3°F (±0.5°C)，范围为 -85°F~ 140°F( –65°C~60°C) ±0.5°F (±1.0°C)，范围为 -166°F~ -87°F(–110°C~–66°C)
操作压力	5XX Hg~5000 psig (345 bar)，受可选压力传感器限制—见压力传感器的测量范围
其它水分参数	相对湿度（RH）、百万分之一体积含量（ppmv）、百万分之一质量含量（ppmw）、十亿分之一体积含量（ppbv)、百万标准立方英尺中磅含量（lb/MMSCF）

温度测量

类型	可选热敏电阻置于水分探头中
范围	–22°F~158°F (–30°C~ 70°C)
精度	±0.3°F (±0.5°C) ，在 –22°F (–30°C)时

压力测量

类型	可选感测器置于TF和MIS水分探头中；也可选标准的外置压力变送器以24V供电，输出4~20mA。
范围	0~5000 psig (1~345 bar); 指定类型和压力范围
精度	满刻度的±1%
额定压力	可获得压力范围的3倍，最大值7500 psig (518 bar)

　

氧测量

可选非耗尽型电解氧传感器。
如请求，可提供附加说明及规格。

特点

可选压力和温度输入，用于计算不同的测量参数

NIST（美国国家技术标准局）可溯源标定

可选架装、盘装、全天候防护外壳（4X类）、防爆外壳（7类）

可选对应于突然干涸应用的计算机增强响应软件

实时地同时显示任意两个参数

通过辅助输入来测量其他参数

可选电池供电

显示微量ppbv级水分

内置数据记录功能

PCMCIA卡插槽提供扩充内存与仪表软件升级

能过外部RS485转换器可执行Modbus协议

应用

这种Panametrics氧化铝水分传感探头可测量气体和非水液体中从微量到环境水平的水分浓度。它设计成能与所有Panametrics水分仪一起使用，适用于以下行业：

• 石油化工
• 天然气
• 工业气体
• 半导体
• 加热炉气体/热处理
• 电力生产
• 空气干燥机
• 制药
• 航空

规格

电子部件

本安	所有输入（除辅助输入外）均为电流隔离与能量限制本安电路: BAS01ATEX7097 II (1) G [EEx ia] IIC –20°C~50°C; CSA C US Class I, Division 2, Groups B、C、D T4A–Assoc. Elec. Apparatus [Exia] 和 Class I, Division 1, Groups A、B、C 、D T4
欧洲标准	符合电磁兼容性指令EMC Directive89/336/EEC, 73/23/EEC LVD（安装类别II，污染等级2）
输入	水分：1~2个通道 　 温度1~2个通道 压力：1~2个通道 氧含量：1~2个通道 辅助输入（可选）每个安装的通道两路辅助输入，用于0/4 ~20 mA 和 0 ~2 V 装置。
模拟输出	每个通道两路模拟输出，内部光电隔离，12比特 (.025%) 分辨率
可编程设定开关量输出	0~2V，最小负载10kΩ 0/4 ~ 20 mA，最大串联电阻400Ω
数字输出	RS232串行通讯端口；信息以ASCII码格式传输
计算机增强响应	可选：在突然干涸的应用中提供快速测量（3~5分钟响应时间）
数据记录	同时最多记录12个参数；存储在电池支持的RAM（64KB）中；记录长度取决于参数数量和时间间隔
内存	标准标定范围：64 kB RAM 可选：通过PCMCIA 卡扩充至1MB（或更大）
PC接口软件	可选：PanaView™ 仪器接口软件
报警继电器	每个通道SPDT有2个可选的C形继电器;额定值2 A,28 VAC/28 VDC 每个通道的高/低报警可选标准或气密封继电器（用于CSA 的Division 2危险区）;可在仪表测量范围内设定任何报警值。
报警设定点精度	±0.18°F (±0.1°C) 露点
显示	2行 x 20字符LCD，带背景光
显示功能	同时显示两个参数
电源要求	90 ~260 VAC, 50/60 Hz，通用电源，可自动调节 可充电电池组（可选），正常使用时间为8小时，充满电所需时间16小时。
温度	操作32°F ~140°F (0°C~60°C) 存放：–22°F~158°F (–30°C~ 70°C)
外形尺寸（高 x宽 x深）	架装5.22″ x 19.00″ x 17.03″ (13.26 cm x 48.26 cm x 43.26 cm) 台装：6.35″ x 8.29″ x 17.03″ (16.13 cm x 21.06 cm x 43.26 cm) 盘装：8.25″ x 10.85″ x 17.03″ (20.96 cm x 27.56 cm x 43.26 cm) 全天候防护外壳：22.23″ x 16.23″ x 9.48″ (56.46 cm x 41.22 cm x 24.08 cm) 防爆外壳与工厂联系 增加1.65 ″(4.19 cm) ,以容纳应变消除舌片

水分测量

探头类型	GE TF和M系列薄膜氧化铝探头
标定范围	标准标定范围： -112°F~ 68°F(–80°C~20°C)，生成数据至 -166°F (–110°C) 低端标定范围：-148°F~ -58°F (–100°C–50°C)，生成数据至-166°F (-110°C) 扩充标定范围： -112°F~ 110°F(–80°C~60°C)， 生成数据至 -166°F (–110°C)
精度（露点/霜点）	±3.6°F (±2°C)，范围为 140°F~ -85°F (60°C~–65°C) ±5.4°F (±3°C)，范围为 -86°F ~ -166°F (–66°C ~–110°C)
重复性（露点/霜点）	±0.9°F (±0.5°C)，范围为140°F~-85°F (60°C~–65°C) ±1.8°F (±1.0°C)，范围为-86°F ~-166°F (–66° C~–110°C)
操作压力	5 ? 5μm Hg~5000 psig (345 bar)，受可选压力传感器限制—见压力传感器的测量范围
其它水分参数	相对湿度（RH）、百万分之一体积含量（ppmv）、百万分之一质量含量（ppmw）、十亿分之一体积含量（ppbv)、百万标准立方英尺中磅含量（lb/MMSCF）

温度测量

探头类型	可选热敏电阻内置于水分探头中
范围	–22°F~158°F (–30°C~ 70°C)
精度	±0.9°F (±0.5°C) ,在-22°F (–30°C)时

压力测量

探头类型	可选感测器内置于水分探头中 各种标准的GE外部变送器 任何用户提供的压力变送器，24V供电，输出4~20mA。
范围	0~5000 psig (1~345 bar); 指定类型和压力范围
精度	满刻度的±1%
额定压力	可获得压力范围的3倍，最大值7500 psig (518 bar)

氧测量

可选非耗尽型电解氧传感器如请求，可提供附加说明及规格。
