特点

• 基于微处理器
• 故障诊断
• RS232数字通讯和 4mA ~ 20mA模拟输出
• 容易操作
• 有全天候防护型和防爆型

应用

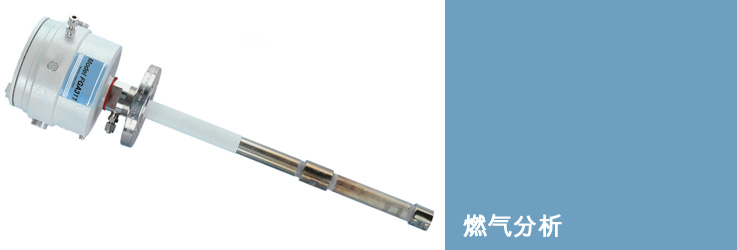

FGA311现场氧变送器，用于下列场合：

燃烧天然气或油的发电用锅炉

燃烧天然气或油的过程加热器

规格

FGA311变送器的价格和维护成本低。氧化锆传感器的专有涂层延长了传感器寿命。通过创新设计,可以将传感器抽出来进行维修，无需将分析仪主体从安装点拆下来。FGA311变送器有独立的模拟输出，也有RS232数字接口。它还有故障诊断功能，包括看门狗计时器。它完全可以进行现场维修和编程。

　

性能

精度	读数的±3% 或0.1%O2
测量分辨率	输出4 ~20 mA:0.01 mA
RS232 终端接口	0.01% O2
响应时间	＜5秒，对于63%阶梯变化量
测量范围	用RS232接口或板载开关，完全可以现场选择• 0% ~ 5% O2 • 0% ~ 10% O2 • 0% ~25% O2

温度

过程	标准：300°F ~ 1200°F (150°C ~ 650°C) 高温300°F to 1920°F (150°C ~ 1050°C)
电子部件	–4°F ~160°F (–20°C ~70°C) 环境温度

校准

方法	用按钮进行半自动校准 用RS232接口 数字电位计调整
推荐的混合气体	5.0% O2,平衡氮气（根据应用及范围而定）
标定气流量	2000 cc/min (4 SCFH)
参照气体	洁净干燥的仪表空气（O2含量：20.93% ）；压力调节至3 psi (0.2 bar)；流量20~ 50 cc/min

功能

输出	模拟输出4 ~ 20 mA DC,最大隔离阻抗 600 Ω 数字输出RS232通讯
电力消耗	115 VAC, 75 W 230 VAC, 135 W
过程连接	标准：1 1/2″ NPTM 可选：2″ (50mm)或更大的法兰

外部特性

材质	探头：过程湿式或焊接部件 标准温度：316不锈钢 高温：Inconel®合金
外壳	铝质，有环氧树脂涂层
尺寸	15 lb (6.8 kg); 19″ (482.6 mm) 探头长度
安装	垂直或水平安装，1 1/2″ NPT，可以使用大多数尺寸的法兰
危险位置认证	防爆/防火：Class I, Division 1, Groups B、C、D T6 (电子部件外壳) T4 (传感器探头) ISSeP02ATEX028 X, 电子部件:II 2 GD EEx d IIB T6 ISSeP02ATEX028 X, 过程:II 2 GD EEx d IIB T2
环境防护	全天候防护类型4X/IP66
欧洲标准	符合电磁兼容性指令EMC Directive89/336/EEC, 73/23/EEC LVD（安装类别II，污染等级2）

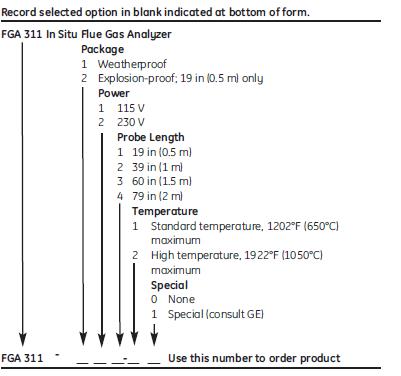

订购信息

特点

• 在700°C炉内的氧化锆O2传感器格外精确和稳定
• 非现场对流环路设计，安装简单，维护迅速简便
• 最高烟气温度可达1900°C
• 基于微处理器的控制器操作直观，可以现场编程设定显示参数
• 自动标定及自动验证
• 自动反吹功能，用于极端恶劣的环境中
• 可选的铂催化剂可燃气体传感器测量CO和H2，检测不完全燃烧。

应用

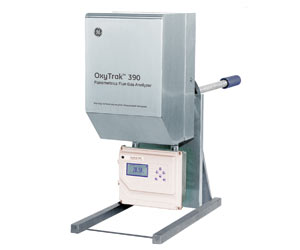

OxyTrak 390烟道气分析仪测量在较脏且侵蚀性燃烧环境中的氧气含量。这些燃烧环境包括：

• 锅炉—使用各种燃料的各种形式的锅炉，包括船用锅炉、废热回收锅炉、发电用锅炉
• 加热炉—使用各种燃料的各种形式的加热炉，包括热处理炉、玻璃烧制炉和过程加热炉
• 转窑—包括矿石烧结窑、水泥烧制窑、矾土矿处理窑等
• 焚烧炉—工业焚烧炉、市政焚烧炉、有害废物焚烧炉

规格

OxyTrak™ 390 将最新的测量技术与独特的采样设计结合在一起。这使它成为一种精确的低成本分析仪，连续工作时间更长，维护量最少。它能在数秒钟内对烟道气中氧气和/或可燃气体浓度的变化作出响应，连续提供您需要的让锅炉或加热炉达到最大运行效率的信息。

性能

精度	氧含量：±0.1% （0-10% O2); ±0.2%（10-25% O2 ） 可燃气体含量 (可选):±20 ppm 或读数的±5% (以较大者为准)
重复性	氧含量：±0.05% （0-10% O2; ±0.2%（10-25% O2 ） 可燃气体含量 (可选):±10 ppm 或读数的±2% (以较大者为准)
输出分辨率	氧含量：±0.07% 可燃气体含量（可选）满刻度的±1%
稳定性	氧含量：变化量<0.01%/月，可燃气体（可选）：变化量<5 ppm/月
测量范围	氧含量：0~1% 至 0~100% (用户可选择) 可燃气体含量 (可选):0-100/200/500/2000/5000/10000 ppm; 0-2%
响应时间	氧含量：20秒内，90%阶梯变化 可燃气体含量（可选）20秒内，90%阶梯变化（使用可选排气器/吸气器，可以更快地响应）

功能

显示	64x128 像素图形，带背光
模拟输出	3个4~20mA隔离线性输出（用户可选择）；可现场设定任何范围内O2或可燃气体的输出
报警输出	8个继电器；用户可设定O2或可燃气体高低含量报警；自动标定或自动验证（2个报警用于氧含量和/或可燃气体含量标定或验证）;系统故障报警；反吹系统报警
数字输出	标准：RS232或RS485（用户可选择）可选：以太网或RS485（用户可选择）：
电源	120、230 或 240 VAC ±10%,50/60 Hz
电力消耗	350 W
环境温度范围	分析仪：-30 ~ +70°C (-22 ~ +158°F) 控制器:-30 ~ +60°C (-22 ~ +140°F)
烟道气温度范围	有在下列温度范围的烟道气中使用的采样探头：≤1200°F (650°C) ；1200 ~1750°F (650~ 950°C)； 1750~2900°F (950 ~1600°C) ；2900~3450°F (1600~1900°C)
预热时间	1小时
标定及验证	模式：手动标定、自动标定、自动验证 标定气流速：250±10 cc/min

外部特性

传感器类型	氧含量：稳定的氧化锆探头 可燃气体含量（可选）：催化燃烧、铂电阻温度计
湿式部件材质	316不锈钢，各种采样探头材料
探头长度	标准：24″ (0.6 m) 可选:36″ (0.9 m)或48″(1.2 m) (经请求，可提供其他长度)
外形尺寸（高 x宽 x深）	22″ x 17″ x 12 ″ (不包括安装法兰、探头及探头套管)
总重（19″探头）	25 lb (11.4 kg)
安装	标准：1 1/2″ MNPT 可选:DN80 PN16, 3″或 4″碳钢法兰
外壳	分析仪：NEMA 2; IP52 控制器:全天候防护；NEMA 4X; IP66
欧洲标准	对于DN<25, 符合电磁兼容性指令EMC Directive89/336/EEC, 73/23/EEC LVD（安装类别II，污染等级2）及PED 97/23/EC
标定
标定选项	1 - 1个气瓶，仅装氧气（自动及手动标定） 2 - 2个气瓶，仅装氧气（自动及手动标定） 3 - 2个气瓶，装氧气及可燃气体（自动及手动标定） [氧气：1份（共用），可燃气体：2份（零点及量程标定）] 4 - 3个气瓶，装氧气及可燃气体（自动及手动标定） 5 - 4个气瓶，装氧气及可燃气体（自动及手动标定） 6 - 1个气瓶，装氧气及可燃气体（自动及手动标定） 7 - 2个气瓶，装氧气及可燃气体（自动及手动标定） [氧气：2份，可燃气体：1份]

　

特点

• 检测烟道气中的过量氧及可燃气体
• 超稳定的探头加热炉提供最佳测量精度
• 温度392~3,092 °F (200~1,700 °C)
• 专有涂层延长了氧气传感器寿命
• 防堵塞、无过滤器的探头
• 加热组件防止凝结和腐蚀
• 扩散/对流环路限制颗粒进入

应用

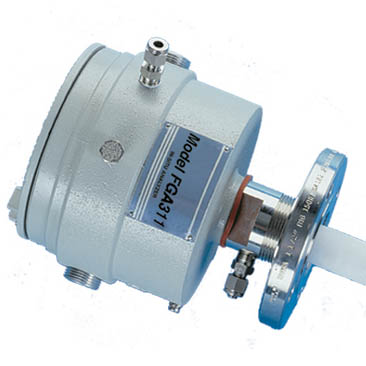

FGA311氧变送器，用于下列场合：

• 燃烧天然气或油的发电用锅炉
• 燃烧天然气或油的过程加热器

规格

FGA311变送器的价格和维护成本低。氧化锆传感器上的专有涂层延长了传感器寿命。通过创新设计,可以将传感器抽出来进行维修，无需将分析仪主体从安装点拆下来。FGA311变送器有独立的模拟输出，也有RS232数字接口。它还有故障诊断功能，包括看门狗计时器。它完全可以现场维修和编程。

　

性能

精度	读数的±3% 或0.1%O2
测量分辨率	输出4 ~20 mA:0.01 mA
RS232 终端接口	0.01% O2
响应时间	＜5秒，对于63%阶梯变化量
测量范围	完全可以通过RS232接口或板载开关现场选择:• 0% ~ 5% O2 • 0% ~ 10% O2 • 0% ~25% O2

温度

过程	标准：300°F~1200°F (150°C ~ 650°C) 高温:300°F~1920°F (150°C~1050°C)
电子部件	–4°F~160°F (–20°C ~70°C) 环境温度

标定

方法	用按钮进行半自动标定 用RS232接口 用数字电位计调整
推荐标定气	5.0% O2,平衡氮气（根据应用及范围而定）
标定气流量	2000 cc/min (4 SCFH)
参照气体	洁净干燥的仪表空气（O2含量：20.93% ）；压力调节至3 psi (0.2 bar)；流量20~ 50 cc/min

功能

输出	模拟输出4 ~ 20 mA DC,最大隔离阻抗 600 Ω 数字输出RS232通讯
电力消耗	115 VAC, 75 W 230 VAC, 135 W
过程连接	标准：1 1/2″ NPTM 可选：2″ (50mm)或更大的法兰

外部特性

材质	探头：过程湿式或焊接部件 标准温度：316不锈钢 高温Inconel®合金
外壳	铝质，有环氧树脂涂层

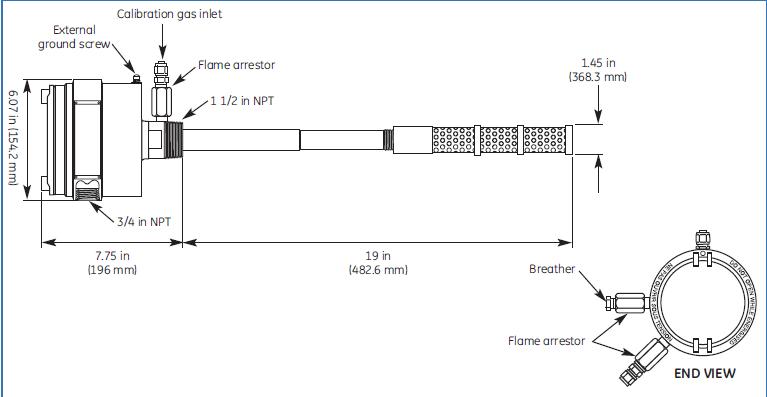

尺寸	15 lb (6.8 kg); 19″ (482.6 mm) 探头长度
安装	垂直或水平安装，1 1/2″ NPT，可以使用大多数尺寸的法兰
危险位置认证	防爆/防火：Class I, Division 1, Groups B、C、D T6 (电子部件外壳) T4 (传感器探头) ISSeP02ATEX028 X, 电子部件:II 2 GD EEx d IIB T6 ISSeP02ATEX028 X, 过程:II 2 GD EEx d IIB T2
环境防护	全天候防护类型4X/IP66
欧洲标准	符合电磁兼容性指令EMC Directive89/336/EEC, 73/23/EEC LVD（安装类别II，污染等级2）
