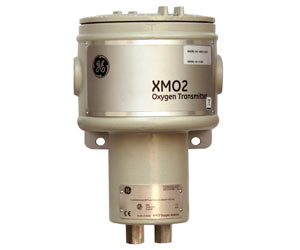

XMO2的特殊设计使其克服了传统氧分析仪的局限。它无需安装在通用区域的分析仪小室内，可以直接安装在过程检测点上。这降低了采样条件要求，保证最佳采样和最快响应。不象其他顺磁氧气传感器，XMO2没有可动部件，使其不受安装位置或振动的影响，并具备优异的长时间稳定性。独特的两腔氧池设计使其不受污染物和流速变化的影响，零点和量程校准只需每年两次。

一块板载的微处理器使XM02能进行先进的在线信号探测和调节、实时错误探测，根据背景气体和/或压力变化自动补偿氧气读数。这使其线性好于量程的0.5%，长期精度达到量程的1%，稳定性达到0.8%量程/月。专有的快速响应软件路由技术增强了热顺磁氧传感器的标准响应，一般情况下对63%变化量的响应时间小于5秒。

XMO2使用方便，可以在现场编程，或通过RS232接口和三层、菜单驱动软件，利用特定应用数据进行远程编程。当需要校准时，可以快速简便地通过软件完成，无需调整固件。一系列完整的提高性能的附件使XMO2更容易使用。这些附件包括用户设计的采样系统及不同型号的数字显示装置。

XMO2变送器要求24VDC电源，并提供隔离的4到20mA输出信号，反映氧气浓度。该信号通过编程设置零点和量程。有全天候防护外壳（NEMA 4X,IP65）或防爆外壳（NEMA 7）供选择，范围从0到1％至0到100％，适合各种安装和应用场合。

精度	量程的±1% • 量程的±2% (范围 0 ~1%）量程的±0.2%O2(范围80~100%，90~100%）
线性度	量程的±0.5%
重复性	量程的±.2%
测量分辨率	0.01 mA
零点稳定性	量程的±1%/月(±2%，对于范围 0 ~1%）
量程稳定性	量程的±0.4%/月(±0.8%，对于范围 0 ~1%）
测量范围（典型）	0%~1% 0%~25% 0%~2% 0%~50% 0%~5% 0%~100% 0%~10% 90%~100% 0%~21% 80% ~ 100%* *压力需要补偿
变送器温度	标准：控制在113°F (45°C) 可选：控制在140°F (60°C)
变送器尺寸
压力影响	读数的±0.2% /mm Hg（无压力补偿）具备压力补偿的选项
规定采样流速	0.1–2.0 SCFH (50–1,000 cc/min), 1.0 SCFH (500 cc/min) 名义值
采样流速影响	＜量程的1%，全天候防护型XM02，带背景气体补偿，采样流速在 0.1 ~2.0 SCFH (50 ~1000 cc/min)
响应时间，90%阶梯变化	快速：15秒 EN50104：45秒标准：70秒
预热时间	30分钟

功能

模拟输出	4~20 mA, 隔离信号，最大负载800Ω，现场可编程
数字输出	RS232，3线
测量分辨率	24 VDC ±4 VDC,最大电流1.2 A
电缆	标准：10英尺（3m），四线制长度最长4000英尺（1200m），用于电流输出
环境温度范围	（采样条件）• –4°F~ 104°F (–20°C ~ 40°C), 标准腔室操作温度 113°F (45°C) • 23°F ~131°F (–5°C~ 55°C), 可选腔室操作温度140°F (60°C)
最大压力	20 psig, 1.4 bar(g)

外部特性

湿式传感器材质	标准：316 型不锈钢、玻璃和Viton® O形圈。可选：哈氏合金Hastelloy® C276和Chemraz® O形圈
尺寸	全天候防护型（高x直径）9.53 in x 5.71 in (242 mm x 145 mm) 防爆型/全天候防护型（高x直径）10.47″x 5.71″(266 mm x 145 mm)
重量	9.5 lb (4.3 kg)
变送器防护	全天候防护：类型4X/IP66 防爆Class I, Division 1, Groups A、B、C、D, FM/CSA 防火II 2 GD EEx d IIC T6 ISSeP02ATEX022;Ex d II C T6 IP66 Class I, 1区ATEX符合EN50104，要求响应时间按EN50104标定，采样系统压力必须恒定控制或由XM02压力补偿。
一定环境下的架装	架装适用于普通场合不适用于危险场合
欧洲标准	对于DN<25，符合电磁兼容性指令EMC Directive2004/108/EC 和 PED 97/23/EC（架装待CE批准）
劳氏船级社批准	详细情况请参考XMO2-LR数据据。

下载

说明	中文	Dutch	English	Français	Deutsch	Italiano	日本語	Português	Russian	Español	Turkey
Gas Analysis Solutions product guide
TMO2D Display and Control module
XDP Explosion proof display
XMO2 (non-IDM Version) Operating Manual
XMO2 (with IDM Option) Operating Manual
XMO2 Thermoparamagnetic Oxygen Transmitter datasheet

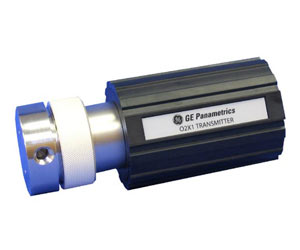

O2X1电流燃料电池氧变送器

O2X1是一个小型的、二线制回路供电的氧分析变送器，它有先进的电流燃料电池探头和线性输出。它经过认证符合NEC和CENELEC的要求，属本质安全的全天候防护型变送器。
除了标准的不锈钢类型，O2X1还有以下两种：

* 第一种是低成本型，变送器的湿式部件使用Delrin。这种
类型与标准不锈钢型O2X1 一样，采用1/8″ (3.175 mm) NPTF过程连接管路，
适用于除最低的PPM级氧含量以外的其它所有范围。

* 第二种将下层歧管切开，露出传感器，
Delrin设计适用于环境空气中氧含量的检测。这种型号带一个铝质安装支架，
可以将O2X1安装在墙面上任何方便位置。

特点
应用
规格
下载

特点

氧气测量范围从1.0ppm到25％
六个可现场设置的范围
重复性为量程的 ±1％
自备电池无需维护
4~20mA，环路供电，9~28VDC电源

应用

O2X1氧变送器，适用于以下行业：

热处理及非氧化退火
气态单体过程检则
纯碳氢物气流监测
保护焊惰性气体
手套工作箱检漏
环境空气监测

规格

本安（IS）安装	本安安装需要配MTL7706 齐纳安全栅，一根本安电缆，一根非本安电缆。
电源要求	24~28 VDC，50 mA
电缆	OCI-F-T5 用于危险区域:2芯，双绞线，带接头；22 AWG; 电缆长度最长1100英尺（335m） OCG-F-0用于非危险区域:3芯; 22 AWG; 电缆长度最长4000英尺 (1219 m)
输出	所有负载总和必须等于250 Ω±5% (参见以下危险区域图的注2）
非危险区（安全）安装	不使用齐纳安全栅
过程湿式部件材质	不锈钢过程部件:316 型不锈钢, Viton® O形圈和特氟纶。 Delrin® 过程部件：Delrin, Viton O形圈和特氟纶。环境空气监测部件：Delrin, Viton O形圈和特氟纶。
电源要求	9~ 28 VDC 环路供电, 最大功率0.6 W
电缆	OCG-*F-T5:2芯，双绞线，带接头；22 AWG; 0.04Ω/英尺；电缆长度最长4000英尺（1219 m）
输出	最大输出负载 (Ω) = [40 Ω x (PSV – 8)] – RC 式中: PSV =直流电源电压 RC = 电缆电阻 (22 AWG 电缆：0.04 Ω/ft) 例如：假如24 VDC电源，1000英尺(305 m) 电缆(22 AWG, 0.04 Ω/ft)，则 RC = 1000 ft x 0.04 Ω/ft = 40 Ω 最大负载 = [40 x (24 – 8)] – 40 = [40 x 16] – 40 = 600 Ω
采样气流速	对于过程部件电气分类/认证，推荐1.0 SCFH (500 cc/min) 只针对全天候防护型316不锈钢和Delrin过程部件类型 4X/IP66 只针对本安316不锈钢部件：Class I、 II、 III; Division 1; Group A、B、C、D、E、F&G; FM/CSA II 1 G EEx ia IIC T4 (Tamb = –20°C ~ +60°C); BAS01ATEX1094X 316 不锈钢, ATEX 符合 EN50104 ,32°F ~ 104°F (0°C~40°C)
欧洲标准	符合电磁兼容性指令EMC Directive 89/336/EEC
可现场编程	测量范围 Ppm级传感器： – 0~10 ppmv O2 (OX-1 或OX-2 ，只对316不锈钢部件) – 0~100 ppmv O2 – 0~1000 ppmv O2 – 0~10,000 ppmv O2 %级传感器： – 0%~1% O2 – 0%~10% O2 – 0%~25% O2
精度	量程的 ±1% (在标定点）对于0~10 ppmv范围，在标定点为量程的±2% (OX-1 或OX-2 ，只对 316不锈钢部件）
重复性	量程的±1% 对于0~10 ppmv范围，在标定点为量程的±2% (OX-1 或OX-2 ，只对 316不锈钢部件）
分辨率	量程的±0.1%
线性度	量程的±2%
非危险区域（安全）安装	不使用齐纳安全栅
操作温度	32°F ~113°F (0°C~45°C)
环境温度影响	在整个操作温度范围内，为读数的±3%
采样气压力	在操作与标定时排入大气
大气压力影响	每毫米汞柱为读数的±0.13%（与绝对压力成正比）在标定时，压力和流量必须恒定。
过程连接	316不锈钢和Delrin过程部件1/8″NPT（入口和出口）环境空气监测装置：无

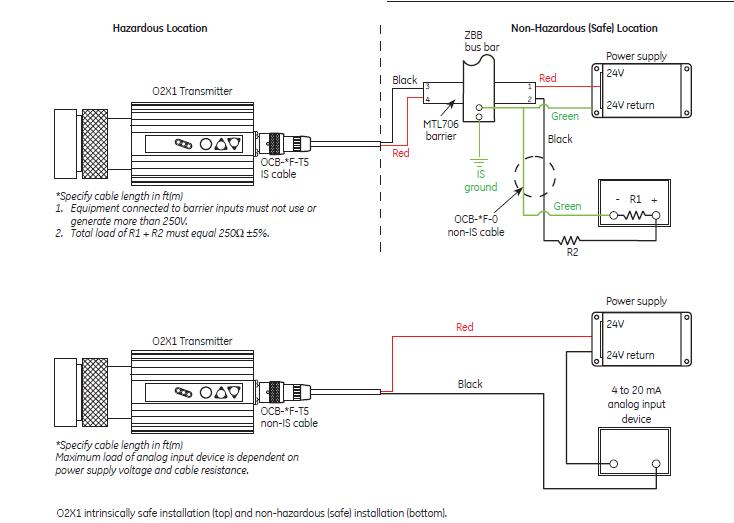

loop

下载

说明	English	Français	Deutsch	Português
Gas Analysis Solutions product guide
O2X1
O2X1 Hazardous Area System Drawing
O2X1 Interconnection Diagram with 24-VDC Power Supply & 4-20 mA Input Device & MTL706 Zener Barrier
O2X1 Outline & Installation Drawing for standard 316SS package
O2X1 Oxygen Transmitter Operating Manual
O2X1 Transmissor de oxigênio da Panametrics
PSDA Low-Cost Power Supply/Display (978KB PDF)
X1 Interconnection Diagram with 24-VDC Power Supply & 4-20 mA Input Device

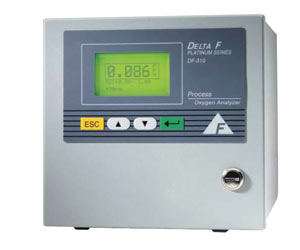

DF系列

用DF-300E系列氧分析仪，您就可以在应用中进行精确、灵敏、快速的氧含量分析。此技术有最广泛的灵活性，可应用到多种行业。DF-300E分析仪的使用范围从恶劣、危险的石油化工过程至手套盒应用，几乎包括一切。DF-300E系列分析仪可以灵活地满足行业需要。这些行业包括半导体、碳氢化合物处理、化工、石油和天然气、制药等。

三十多年来，DF氧分析仪的核心是一种独特的电量传感器，其具有极高的灵敏度。此传感器利用非耗尽环境温度氧反应产生电流，此电流的大小与在阴极还原的氧分子数量成精确的比例关系。这些非耗尽型氧传感器确保无法超越的长期稳定性。

请注意：在美国不供应此产品。

特点
规格
美國版
下载

特点

性能及灵活性能满足多种应用要求
快速响应，因此您能立即对问题作出响应
快速的干扰恢复响应
紧凑和模块化设计，容易在设备和过程中安装
较强的承受能力，您需用此承受能力证明分析仪合理可行
惰性阴极，不受微量酸液及碳氢化合物的损害
非耗尽型阳极，因此没有随时间的漂移，没有低含量误读，不需要频繁地标定
耐酸性 — 可选STAB-EL™系统消除电解液内的酸性及离子杂质
传感器五年质保

性能

性能增强包括：

清扫停机时间缩短
干扰恢复性能得到提高
不需要快速启动
提高了响应速度
扩展了操作性/低端分辨率
提高了线性度和精确度
提高了基线稳定性
提高了温度稳定性
耐久性/酸气耐受性提高25%
液体流失及相关的维护工作减少50%

规格

范围	可用范围从0~10ppm到25%
采样气相容性	标准传感器：所有惰性和被动气体，包括N2、H2、CO、氟里昂、碳氢化合物等传感器带Stab-El™ 选项:中和微量的污染物，包括酸性气体，例如CO2、H2S、Cl2、NOX、SOX等。(关于浓度限值，请咨询GE检测技术部）
精度	读数的±3%或范围（低于2.5ppm)的0.5%，以较大者为准
响应时间	对氧含量变化立即作出响应平衡时间取决于特定的条件。一般读取90%阶梯变化的时间小于10秒。
采样气要求	温度0~150°F (-17.8~66°C) 流量1.0~ 3.0 SCFH 压力：0.2~1.0 psig，向大气排气
外形尺寸（高 x宽 x深）	7.75″ X 8.5″ X 10″(197 mm X 216 mm X 254 mm) (DF-130E和DF-150E) 14″X 13.18″X 11.42″(356 mm X 335 mm 290 mm) (DF-140E)
外壳	1型（DF-130E和DF-150E） 4X型（DF-140E）
气体连接	1/8″压缩采样气（DF-130E和DF-150E） 1/4″压缩采样气（DF-140E）
重量	15 lbs (7 kg) （DF-130E和DF-150E） 30 lbs (13.6 kg)（DF-140E）
环境温度	32ºF~120ºF (0ºC~ 49ºC)
电源输入	115 VAC, 50/60 Hz或 230 VAC, 50/60 Hz
输出信号	0 - 10 VDC 0 - 1、0 - 2、0 - 5 VDC (可选) 隔离信号4-20 mA DC （可选）
DF-130E的可选报警	氧含量低或高报警（可以调整设定点，仅致动继电器触点）
对DF-140E和DF-150E，二选其一	低流量报警（致动继电器触点，可视化操作）氧含量低或高报警（可以调整设定点，仅致动继电器触点）
报警继电器额定值	SPDT – 5A， 110或220 VAC CE版本：3A， 30 VDC 故障安全动作
显示	3.5位数字LCD 4.5位数字LCD（取决于范围）
认证	CE符合性认证（可选） ETLC CSA等效认证（DF-150E）

美國版

我们向美国用户提供非耗尽型氧电池。

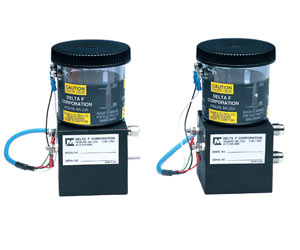

alt-dfseries-analyzer

点击这里下载数据表

下载

说明	English	Français	Deutsch	Russian
DF-100E Series Oxygen Analyzers
DF-300E Series Oxygen Analyzer
Gas Analysis Solutions product guide

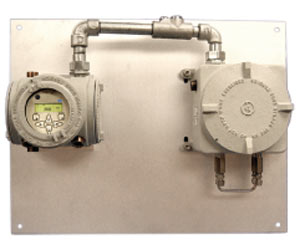

APX顺磁氧分析仪

APX Advanced Paramagnetic Analyzer

APX高级顺磁氧分析仪结合了GE Panametrics的XMO2和TMO2热顺磁变送器的优点，采用先进的背景气体补偿设计,可使分析仪测量各种已知或未知组分的背景碳氢化合物气体。这使APX成为驳船装卸，火炬气，蒸气回收，炼油气和储罐装卸等应用的理想选择。

特点
应用
规格
下载

特点

检测气体中的氧含量从0.1%到25％
无可动部件；无需维护
防腐设计
自动背景气补偿
自动过程压力补偿

应用

APX氧分析仪功能齐全。应用于下列行业：

蒸气回收

驳船装卸

火炬气

炼油气

烯烃气体，例如乙烯、丙烯

纯碳氢化合物气体

规格

APX是当今市场上最精确的顺磁氧分析仪。它可以用氮气或其它多种背景气标定。

性能

精度	±0.15% O2（如果在关键气体中标定） ±0.25% O2 （其他混合气体）
重复性	±0.1% O2
测量分辨率	0.01 mA/0.1% O2
稳定性	±0.05% O2 /月
测量范围（典型）	0%~2% 0%~5% 0%~10% 0%~21% 0%~25%
分析仪温度	标准：控制在113°F (45°C) 可选：控制在140°F (60°C)
规定采样压力	调节入口压力至5 psig (0.3 bar)。

功能

模拟输出	4~20 mA, 隔离信号，最大负载800Ω，现场设置
报警	4个SPDT，28 VDC ，2A 1个专用故障报警，28VDC，2A

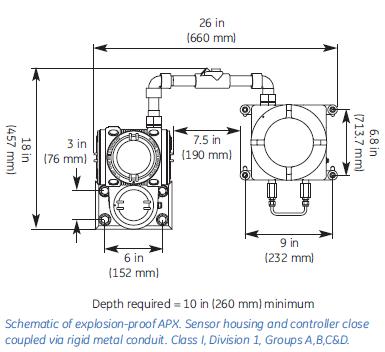

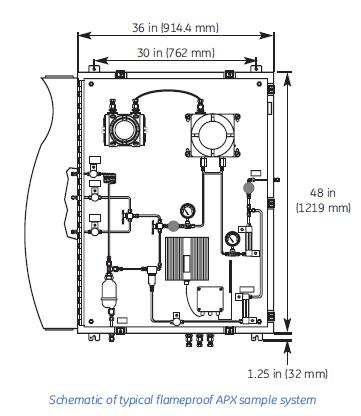

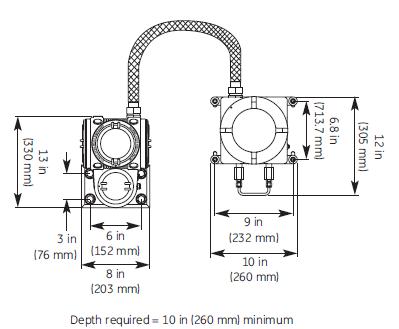

示意图
电源	85~264 VAC, 47~ 63 Hz
操作温度	标准：113°F (45°C)
环境温度范围	–4°F ~95°F (–20°~ 35°C), 标准电池操作温度 113°F (45°C)
压力范围	–5 psig~5 psig (-0.3 bar~0.3 bar)

外部特性

湿式传感器材质	标准：不锈钢、玻璃和Viton® O形圈。
环境防护	防爆设计CSA C US Class I, Division 1, Group B、C、D, 类型4X 防火设计II 2 GD EEx d IIC T6, IP66 ISSeP03ATEX096
欧洲标准	符合电磁兼容性指令EMC Directive89/336/EEC, 73/23/EEC LVD（安装类别II，污染等级2）

下载

说明	English	Français	Italiano	Portuuese
APX Advanced Paramagnetic Oxygen Analyzer
APX Manual
APX Outline & Installation Drawing
Gas Analysis Solutions product guide
TMO2-TC 2-Port Outline & Installation
TMO2-TC 4-Port Outline & Installation

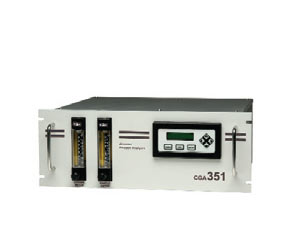

CGA351氧化锆氧分析仪

测量氧含量从0.1ppm到100%

CGA351氧化锆分析仪适合测量干净、干燥、变化的气流或气氛。典型应用包括检测进入加热炉的富氧空气，混合燃料气的燃烧指数、塑料件加热粘接时的氧含量

350系列氧化锆氧分析仪测量范围从0.1ppm~100%的氧气；能测量高温还原气氛中的氧气。传感器测量显示在化学平衡状态下的氧及水分含量。此仪器能作出快速响应— 在不到1秒钟内，阶梯变化的90%。此外，在低氧含量的测量精度提高。

此分析仪的特点是传感器工作极其稳定。很少需要标定检查或调整，因此确保长时间无故障工作。当需要标定时，单点标定足以标定从ppm到%氧的整个测量范围。

特点
应用
规格
下载

特点

检测气体中的氧含量从0.1ppm到100％
在低氧含量的测量精度提高。
快速响应：在1秒钟内，阶梯变化的90%。

应用

微量O2检测应用

这种全功能的氧分析仪一般用于下列场合：

空分装置

手套箱

半导体制程

热处理和冶金过程

玻璃和陶瓷研究

惰性气体纯度

密封气体检测

医药研究

气体混合

特殊应用

焊接气氛

气体发生器

空气/燃料混合物

规格

性能

精度	0.2 ppm （0~10ppm)或读数的±2%
重复性	读数的±1%
响应时间	＜2秒，对于90%阶梯变化量
稳定性	＜读数的3%/年
压力影响	＜读数的 0.2%/mm Hg
采样流速影响	采校流速影响，当流速为400 cc/min时,流速变化40 cc/min,氧含量变化0.2ppm(0~10ppm)或者读数的2%
背景气变化影响	样气必须干净、干燥并且不含可燃气体。用相同样气进行标定，以获得最佳的检测结果。标准工厂标定值氮中氧 5 ppm

操作性能

测量范围	标准工厂设置0~10ppm（4~20mA输出）现场可选择范围0.1~10 ppm O2的任何部分 0.1ppm~ 100% O2 数字仪表通过软件组态可显示下列参数：– 氧含量(ppm 或%) – 温度 (°F 或 °C) – 传感器 (mV) – CJC温度(°F 或 °C) • 现场选择自动检测范围
输出范围	0/4~20 mA, 0~2 V
报警电路	双报警触点触点额定值：2 A, 28 VDC, SPDT,故障安全型
通信	标准RS232 串行接口， PanaViewTM 只读软件
采样要求	采样流速：400 cc/min (推荐± 40 cc/min) 样气进口压力：1~10 psig 样气出口（排气口）压力1个大气压
环境要求	相对温度最大值90% 温度范围-13°F~ 122°F (-25°C~50°C)
电源	100/115/220/240 VAC, 50 ~ 60 Hz, 最大值250 W
线电压影响	名义线电压的±10%
保险丝	3 A, 250 V, 防浪涌, 5 x 20 mm
接触样气部件材质	316不锈钢、陶瓷或铂
连接	样气入口和出口6mm或¼″承压管配件电气分析仪和D/O单元：1/2″导管
尺寸	传感器外壳：7.0″ x 11.0″ (178 mm x 279 mm) 电子部件外壳6.75″ x 8.0″(171 mm x 203 mm)
预热时间	名义值45分钟用合格的氮氧混合气体标定报警和控制水平。
欧洲标准	符合电磁兼容性指令EMC Directive89/336/EEC, 73/23/EEC LVD（安装类别II，污染等级2）

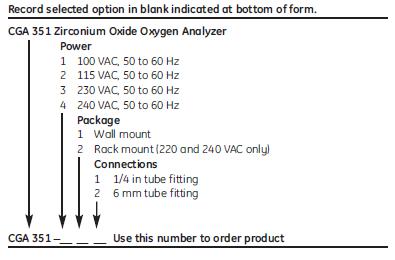

订购信息

Zirconia2

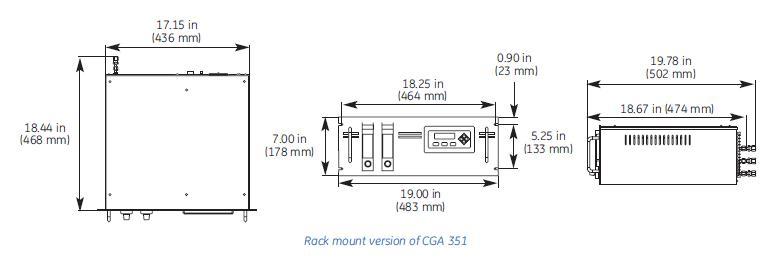

Zirconia3

　

下载

说明	English	Français	Deutsch	Italiano	Português
CGA 351 Analisador de oxigênio de óxido de zircônio da Panametrics
CGA351 Operating Manual
CGA351 Zirconia Oxygen Analyzer Brochure
Gas Analysis Solutions product guide
