我们提供各种免维护的超声波与涡流多变量流量计和科氏力质量流量计，可以精准可靠地测量各种接管口径和流量。我们的固定安装流量计测量精准，用途广泛，是各种强大功能的完美结合，完全满足您的需求。我们的便携式流量计在测试、服务和故障排除方面表现出极高的灵活性和易用性。我们的产品系列包括固定安装流量计和便携式超声波流量计。

超声波气体

DigitalFlow GF868

GF868火炬气质量超声波流量计可以提高石化厂、炼油厂和海上平台的工作效率。
DigitalFlow GM868
DigitalFlow GM868通用流量计可测量管道、小导管或大型烟气管道等的气体流量。
DigitaFlow XGF868i

The XGF868i flare gas flow transmitter is a low-cost, transmitter-based version of the GF868 flare gas mass ultrasonic flowmeter.
DigitalFlow XGM868i
XGM868i气体流量变送器是以变送器为主的低成本GM868型通用气体流量计。

DigitalFlow GF868 - 火炬气体质量超声波流量计

DigitalFlow GF868 - Flare Gas Mass Ultrasonic Flowmeter

GF868火炬气流量计可以提高石化厂、炼油厂和海上平台的工作效率。它使用专有的算法即时测定火炬气分子量和质量的流量。该仪表用于节约能源，通过识别进入火炬系统的泄漏源减少产品损失。它还有助于加强符合污染控制法规，通过精确控制供给给火炬梢的蒸汽量以减少能源消耗。

即使在非定常流，脉冲压力，不同组分和温度，苛刻环境和典型火炬系统的广泛流量范围下，GF868流量计也运行可靠。流速测量从0.1到394英尺/秒（0.03到120米/秒），管道或堆栈直径达120英寸（3米）。无移动部件、孔磨损或堵塞。GF868流量测量与气体性质无关，不需要定期保养

特点
应用
规格
下载

特点

速度范围：0.1 到 394 ft/sec (0.03 到 120 m/s)
双向流速范围：0.1到328英尺/秒（0.03到100米/秒）
速度、质量和体积流量
瞬态气体分子量
组分的单独测量
无移动部件、磨损或堵塞。
无需定期维护

应用

DigitalFlow GF868流量计是完整的超声波流量计量系统，用于测量：

火炬气体
– 追踪或防止阳性材料识别的漏水
– 占车间总吞吐量材料
– 减少带比例控制的蒸汽使用成本
– 消除不必要的燃烧以节约能源
– 遵守污染控制的政府规定
通风气体

规格

操作和性能

流体类型	火炬气体和通风气体
管道材料	全金属，玻璃纤维。其他材料请咨询GE。

	标准（100米/秒）		扩展范围（120米/秒）
管道尺寸
对角线45	2到14英寸（50到350毫米）NB ANSI		4到12英寸（100到300毫米）NB ANSI
偏差90	16到120英寸（400到3000毫米）NB ANSI		14到120英寸（350到3000毫米）NB ANSI
流量精度（流速）
流量范围	±1到±328英尺/秒（0.3到±100米/秒）		1到394英尺/秒（0.3到+120米/秒）
单路径	±2-5%		±2-5%
双路径	±1.4-3.5%		±1.4-3.5%
流量范围	0.1到±1英尺/秒（0.03到±0.3米/秒）		0.1到±1英尺/秒（0.03到±0.3米/秒）
单路径	±0.15英寸/秒（±0.004米/秒）		±0.24英寸/秒（±0.006米/秒）
双路径	±0.12英寸/秒（±0.003米/秒）		±0.015英寸/秒（±0.004米/秒）
范围（整体）	-328到328英尺/秒（-100到100米/秒）（双向）		0.1到394英尺/秒（0.03到120米/秒）（非双向）
范围度（整体）	3280:1		3940:1
分子量精度（烃类混合物）	2到120克/克摩尔	±1.8%	2到6克/克摩尔	±2-10%
			6到120克/克摩尔	±1.8-2%
质量流量精度（备注1）（烃类混合物）
单路径	3% 到 7%		3% 到 7%
双路径	2.4% 到 5%		2.4% 到 5%
备注1：取决于温度和压强输入的精度

重复性	±1.0％，1到394英尺/秒（30厘米/秒到120米/秒）精度取决于管道尺寸、管道安装，以及是单路径测量还是双路径测量。±0.5％的读数精度可以凭借过程校准实现。规格假定为全展流（典型的20直径阀前直导向管和10直径阀后直导向管），流速大于1英尺/秒（0.3米/秒）。
测量参数	质量流量，标准和实际体积流量，累加流量，分子量，声速和流速

电气设备

流量测量	受专利保护的互相关时差模式
外壳	标准：环氧涂层铝，防水类型4，IP66，I级，2分区，A、B、C、D组，FM和CSA 可选：不锈钢、玻璃钢、防爆、防火
尺寸	重量为11磅（5千克）尺寸（高x宽x深）为14.24英寸x11.4英寸x5.12英寸（362毫米×290毫米×130毫米）
通道	标准：单通道可选：两个通道（两个管道或平均两个路径）
显示屏	两个独立的可配置软件64×128像素背光LCD图形显示
键盘	39键触控式反馈薄膜键盘
功耗	最大20瓦
工作温度	–4°F 到 131°F (–20°C 到 55°C)
存储温度	–67°F 到 167°F (–55°C 到 75°C)
标准输入	两个0/4到20毫安隔离输入（121W），集成的24VDC电源用于所需的温度和压力输入
标准输出	6个4到20毫安输出，可分配软件 2个550W最大负载输出 4个1000W最大负载输出。
可选的输入/输出	有4个额外插槽，用于任意组合的I/O板：带4个0/4到20毫安隔离输出的模拟输出，1千瓦最大负荷模拟输入板：2种类型 – 有2个隔离的4到20毫安输入和24V回路电源 – 有2个隔离的三线100瓦热电阻输入：范围为 –148°F 到 662°F (–100°C 到 350°C)；累加器/频率输出板 – 每板4个输出，最大10千赫。 – 软件可选择在两种模式下运行 – 累加模式：每定义参数组的脉冲（如1脉冲/立方英尺或1脉冲/0.028立方米） – 频率模式：频率与参数率成正比（如10赫兹=1立方英尺/小时或0.028立方米/小时）带有3个气密封口的C型继电器的报警继电器板，120VAC，28VDC最大，2安培最大； DC 56瓦最大，AC 60 VA
数字接口	标准：RS232 可选：RS485（多级接口）可选：HART®协议可选：Modbus® RS485 或 TCP/IP 可选：以太网TCP/IP 可选：OPC服务器可选：现场总线技术
显示器功能	图形显示器以数字或图形格式显示流量显示记录的数据和诊断
符合欧洲标准	对于DN<25, 符合电磁兼容性指令2004/108/EC, 2006/95/EC LVD（II类安装，2度污染）及PED 97/23/EC

下载

说明	English	Italiano	Português
DigitalFlow™ GF868 Medidor ultrassônico de vazão mássico para gás de flare da Panametrics
Flare and Vent Gas Flowmeter Service
Flare Gas Measurement Flow Meters Brochure (Middle East Version)
Flare Gas Measurement Flow Meters Brochure(EU Version)
Flare Gas Service Brochure
Get Smart on Greenhouse Flare Gas Flow Measurement and Service
GF868 1-CH Operating Manual
GF868 100-120 VAC Wiring Diagram, Single-Channel Unit
GF868 100-120 VAC Wiring Diagram, Two-Channel Unit
GF868 100-120 VAC Wiring Diagram, Two-Path Unit
GF868 12-28 VDC Wiring Diagram, Single-Channel Unit
GF868 12-28 VDC Wiring Diagram, Two-Channel Unit
GF868 12-28 VDC Wiring Diagram, Two-Path Unit
GF868 2-CH Operating Manual
GF868 220-240 VAC Wiring Diagram, Single-Channel Unit
GF868 220-240 VAC Wiring Diagram, Two-Channel Unit
GF868 220-240 VAC Wiring Diagram, Two-Path Unit
GF868 Brochure(PDF)
GF868 Gas Flowmeter Interconnection Diagram, Single-Channel Unit
GF868 Gas Flowmeter Interconnection Diagram, Two-Channel Unit
GF868 Gas Flowmeter Interconnection Diagram, Two-Path Unit
GF868 NEMA7 (Cl.1, Div.1, Groups A-D) Oversized Package Outline & Installation
GF868 NEMA7 (Cl.1, Div.1, Groups A-D) Package Outline & Installation Drawing
GF868 Operating Manual
GF868 Quick Start
GF868 Service Manual
GF868 Standard NEMA 4X, Wall-Mount Package Outline & Installation Drawing
HART Communications
MODBUS Communications for the GF868
User\'s Guide

DigitalFlow XGF868i - Flare Gas Ultrasonic Flow Meter

The XGF868i flare gas flow meter is a low-cost, compact, and explosion/flame-proof transmitter version of the GF868 flare gas flow meter, with CSA, ATEX, and IECEx certifications. Like the GF868 flow meter, the XGF868i improves the efficiency of petrochemical plants, refineries and offshore platforms. It uses a proprietary algorithm to determine instantaneously the molecular weight and mass flow rate of the flare gas. The meter is used to conserve energy and reduce product loss by identifying sources of leaks into flare systems. It also helps improve compliance with pollution control regulations and reduces energy usage by accurately controlling the amount of steam fed to the flare tip.

The XGF868i flow meter operates reliably even under unsteady flow, pulsating pressure, varying composition and temperature, harsh environments and the wide flow ranges typical of flare systems. Flow velocity is measurable from 0.1 to 394 ft/s (0.03 to 120 m/s) in pipes or stack sizes up to 120 in (3 m) in diameter. There are no moving parts or orifices to wear or clog. The XGF868i's flow measurement is independent of the gas properties, and it does not require regular maintenance.

Features
Applications
Specifications
Download

Features

Measures velocity, volumetric and mass flow
Delivers accurate flow rate, independent of gas composition
Measures instantaneous average molecular weight
High velocity range to 120 m/s (394 ft/s)
Accurate low flow rate measurement
4000 to 1 turndown ratio
One or two path configurations
Allows cross flow immunity in large pipes
Minimal maintenance due to no moving parts, no holes or tubes, and tolerance to dirty or wet conditions
No pressure drop
Field-proven installation techniques
Easy serviceability

Applications

The DigitalFlow XGF868i flow meter is a complete ultrasonic flow metering system for:

Flare gas:
- Track down or prevent losses from leakage with positive material identification
- Account for total plant throughput of material
- Reduce cost of steam usage with proportional control
- Conserve energy by eliminating unnecessary flaring
- Comply with government regulations for pollution control
Vent gas
Hydrocarbon gases
Biogases
Digester Gases

Specifications

Operation and Performance

Fluid Types	Flare and vent gases
Pipe Materials	All metals, fiberglass. Consult GE for other materials.

Pipe Sizes	14 in to 120 in NB ANSI (350 to 3000 mm)			Note 1
Flow Accuracy Velocity		One Path	Two Path	Note 3
High Flow Range	±1.0 to ±394 ft/s (±0.3 to ±120 m/s)	±2.0%	±1.5%	Note 5
Low Flow Range	±0.1 to ±1.0 ft/s (±0.03 to ±0.3 m/s)	±0.008 ft/s (±0.002 m/s)	±0.0057 ft/s (±0.0017 m/s)	Resolution
Molecular Weight Accuracy	2 to 120 gr/gr mole	±1.8% of reading		Hydrocarbon Mixtures
Mass Flow Accuracy		±2.7%	±1.9%	Note 2
Repeatability	1 to 394 ft/s (0.3 m/s to 120 m/s) 0.1 to <1.0 ft/s (0.03 to <0.3 m/s)	±0.5 to 1.0% ±5 to 6%	±0.35 to 0.75% ±3.5 to 4.0%
Rangeability (Overall)	4000.1

Note 1 - For pipe size 4 to 12 in NB, accuracy ranges from 1.5 to 4% for 1 f/s (0.3 m/s) and greater. Please consult GE for details.
Note 2 - Dependent on accuracy of temperature and pressure inputs
Note 3 - Accuracy stated assumes fully developed flow profile. Recommended minimum straight pipe is 20 diameters upstream and 10 diameters downstream. For 10 diameters upstream and 5 diameters downstream, accuracy is 5% for single path.
Note 4 - Consult GE for accuracy of non-standard transducer types.
Note 5 - Accuracy to 0.5% may be achieved with calibration.

Electronics

Flow Measurement	Patented Correlation Transit-Time mode
Enclosures	Standard: Epoxy-coated aluminum Optional: Stainless steel Hazardous Area Rating: Explosionproof: Class 1, Division 1, Groups B, C & D Flameproof: ISSeP 07ATEX015, II 2 G Ex d IIC T5 IP66 IECEx: FM G 0011X II 2 G Ex d IIC T6 Gb IP66
Dimensions	Standard: Size 8.2 in x 6.6 in (208 mm x 168 mm) Weight: 10 lb (4.5 kg)
Channels	Standard: Two channels (for two-path averaging)
Display	2 line x 16 character backlit LCD display, configurable to display up to four measurement parameters in sequence
Keypad	Built-in infrared, six-button keypad for full functionality operation
Power Supplies	Standard: 100 to 240 VAC Optional: 12 to 24 VDC, ± 5%
Power Consumption	20W maximum
Operating Temperature	–40°F to 140°F (–40°C to 60°C)
Storage Temperature	–67°F to 167°F (–55°C to 75°C)
Standard Inputs	Two 4 to 20 mA isolated inputs, 24 VDC loop power, or One 4 to 20 mA isolated input, 24 VDC loop power, and One direct three-wire RTD (temperature) input, -148°F to 662°F (-100°C to 350°C), 100 Ω platinum
Standard Outputs	Two 0/4 to 20 mA isolated outputs, 600 Ω maximum load
Optional Inputs/Outputs	Two frequency outputs, optically isolated, 3 A maximum, 100 VDC maximum, 1 W maximum, from DC to 10 kHz maximum
Digital Interfaces	Standard: RS232 (PanaView PC software) HART^® protocol on 4-20 mA output Optional: Modbus^® RS485 or TCP/IP Optional: Ethernet Optional: OPC Server Optional: Foundation Fieldbus^®
Display Functions	Graphic display shows flow in numerical or graphic format Displays logged data and diagnostics
European Compliance	Complies with EMC Directive 2004/108/EC, 2006/95/EC LVD (Installation Category II, Pollution Degree 2) and transducers comply with PED 97/23/EC for DN<25

Download

说明	English
DigitalFlow XGF868i Datasheet
DigitalFlow XGF868i Programming Manual
DigitalFlow XGF868i Service Manual
DigitalFlow XGF868i Startup Guide
T17 Transducer Datasheet

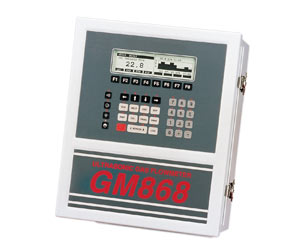

DigitalFlow GM868 - 通用气体超声波流量计

DigitalFlow GM868 - General Purpose Gas Ultrasonic Flowmeter

DigitalFlow™GM868通用流量计可测量管道内气体流量，管道尺寸小至0.5英寸（1.27厘米）的小导管，大至超过25英尺（7.6米）。其超声波感测器的创新配置符合管道、导管尺寸和其他应用要求。这种无阻碍仪表有很宽的可调范围，不会造成压力下降，且无需定期维护。速度和实际体积流量模拟和数字输出均为标准输出。

特点
应用
规格
下载

特点

通用气体流量计
速度范围：0.1 到 150英尺/秒（0.03 到 46米/秒）
无阻碍，无压降
无可动部件；无需维护
可经受浑浊环境

应用

DigitalFlow GM868流量变送器是完整的超声波流量计量系统，用于测量大部分气体，如：

烃类气体
通风气体
沼气
沼气池气体
燃料气体
废气
焚烧炉气流
回收蒸气
烟道气
其他气体

规格

操作和性能

流体类型	所有声学导电气体
管道尺寸	2英寸到120英寸（50毫米到3000毫米）NB，以及更大尺寸
管道材料	全金属。其他材料请咨询GE。
流量精度（流速）	典型读数的±1％到2％
精度取决于管道尺寸，以及是单路径测量还是双路径测量。精确至读数的±0.5％，可在校准过程中实现。
重复性	读数的±0.2％到0.5％
范围（双向）	-150到150英尺/秒（-46到46米/秒）
范围度（整体）	150:1
规格假定为全展流（20直径阀前直导向管和10直径阀后直导向管），流速大于3英尺/秒（1米/秒）。
测量参数	质量流量，标准和实际体积流量，累加流量和流速
电气设备
流量测量	受专利保护的互相关时差模式
外壳	标准：环氧涂层铝，防水类型4，IP66，I级，2分区，A、B、C、D组可选：不锈钢、玻璃钢、防爆、防火
尺寸	标准：重量为11磅（5千克），尺寸（高x宽x深）为14.24英寸x11.4英寸x5.12英寸（362毫米×290毫米×130毫米）
通道	标准：1个通道可选：两个通道（两个管道或平均两个路径）
显示屏	两个独立的可配置软件64×128像素背光LCD图形显示
键盘	39键薄膜键盘
电源	标准：100到130 VAC，50/60赫兹或200到265VAC，50/60赫兹•可选：12 到 28 VDC, ±5%
功耗	最大20瓦
工作温度	–4° 到 131°F (–20° 到 55°C)
存储温度	–67° 到 167°F (–55° 到 75°C)
标准输入/输出	两个0/4到20毫安隔离输出，550S最大负荷
可选的输入/输出	有6个额外插槽，用于任意组合的I/O板：　模拟输出：至多选择3个额外的输出板，各板配有4个0/4到20毫安的隔离输出，1kS最大负荷模拟输入：至多选择以下类型之一的3个板： – 带有2个4到20毫安隔离输入的模拟输入板输入和24V回路电源 – 带有两个隔离的三线热电阻的电热阻输入板输入；范围为-100°到350°C（-148°到662°F）；100S 累加器/频率输出：至多选择3台累加器/频率输出板，每板有4个输出，最大10千赫报警继电器：至多选择以下类型之一的2个板： –通用：带有3个C型继电器的继电器板 –气密封口：3个继电器板气密封口的C型继电器
数字接口	标准：RS232 • 可选：RS485（多级接口）可选：Modbus® RS485或TCP协议可选：以太网可选：OPC服务器可选：现场总线技术
数据记录	内存容量（线性和/或循环型），记录多达43,000个流量数据点
显示功能	图形显示器以数字或图形格式显示流量显示器记录的数据和诊断
符合欧洲标准	对于DN<25, 符合电磁兼容性指令89/336/EEC, 73/23/EEC LVD（II类安装，2度污染）及PED 97/23/EC
湿式超声波流量感测器
温度范围	标准：–58° 到 302°F (–50° 到 150°C) 可选（整体范围）：–310° 到 842°F (–190° 到 450°C)
压强范围	标准：0 到 2,700 psig (1 到 187 bar) 可选：最大值为3480 psig (240 bar)
感测器材料	标准：钛可选：蒙乃尔®或哈氏®合金
过程连接	法兰和压缩配件
安装方式	法兰的流通池或冷水龙头
地区分类	标准：通用可选：防风雨类型4X/IP66 可选：防爆、I类，2分区，ATEX
感测器电缆	一对RG62 AU同轴电缆，1000英尺（330米）
高温和高压	超声波流量感测器捆绑波导技术™系统感测器和固定器（参见BWT™系统规格）压力和温度感测器依据要求提供。

下载

说明	中文	English	Français	Deutsch	Italiano	Português	Español
GM868 General Purpose Gas Ultrasonic Flowmeter
DigitalFlow™ GM868 Medidor de vazão de gás ultrassônico da Panametrics
DigitalFlow™ XGM868 Trasmettitore ultrasonico di flusso di gas Panametrics
GM868 100-120 VAC Wiring Diagram, Single-Channel Unit
GM868 100-120 VAC Wiring Diagram, Two-Channel Unit
GM868 100-120 VAC Wiring Diagram, Two-Path Unit
GM868 12-28 VDC Wiring Diagram, Single-Channel Unit
GM868 12-28 VDC Wiring Diagram, Two-Channel Unit
GM868 12-28 VDC Wiring Diagram, Two-Path Unit
GM868 200-240 VAC Wiring Diagram, Single-Channel Unit
GM868 200-240 VAC Wiring Diagram, Two-Channel Unit
GM868 200-240 VAC Wiring Diagram, Two-Path Unit
GM868 Datasheet
GM868 Flowmeter
GM868 Flowmeter 1-CH Operating Manual
GM868 Flowmeter 2-CH Operating Manual
GM868 Flowmeter Operating Manual
GM868 Gas Flowmeter Interconnection Diagram, Single-Channel Unit
GM868 Gas Flowmeter Interconnection Diagram, Two-Channel Unit
GM868 Gas Flowmeter Interconnection Diagram, Two-Path Unit
GM868 NEMA 7 (Cl.I, Div.1, Groups A-D) Oversized Package Outline & Installation Drawing
GM868 NEMA 7 (Cl.I, Div.1, Groups A-D) Package Outline & Installation Drawing
GM868 Standard NEMA 4 Package Outline & Installation Drawing
MODBUS Communications
User\'s Guide
XGM868i

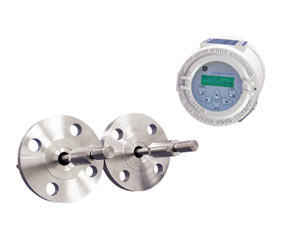

DigitalFlow XGM868i - 超声波气体流量变送器

DigitalFlow XGM868i - Gas Flow Ultrasonic Transmitter

XGM868i气体流量变送器是以变送器为主的低成本GM868型通用气体流量计。与GM868流量计类似，XGM868i变送器采用超声波渡越时间技术测量气体流量。它几乎可以测量尺寸从1到120英寸（2.5厘米到3米）或更大尺寸的所有管道内的所有气体。

该变送器为防风雨型，经批准可在危险区域使用。湿式感测器旨在精确测量各种流量和组分，提供低压降的低维护。

特点
应用
规格
下载

特点

通用气体流量计
速度范围：0.1 到 150英尺/秒（0.03 到 46米/秒）
无阻碍，无压降
无可动部件；无需维护
可经受浑浊环境

应用

DigitalFlow XGM868i气体流量计是完整的超声波流量计量系统，用于测量大部分气体，如：
　

烃类气体
通风气体
沼气
沼气池气体
燃料气体
废气
焚烧炉气流
回收蒸气
烟道气
其他气体

规格

流体类型	导声气体
管道尺寸	2至120英寸（50到3000毫米）NB，以及更大尺寸
管道材料	全金属。其他材料请咨询GE。
流量精度（流速）	典型读数的±1％到2％
精度取决于管道尺寸，以及是单路径测量还是双路径测量。精确至读数的±0.5％，可在校准过程中实现。
重复性	读数的±0.2％到0.5％
范围（双向）	-150英尺/秒到150英尺/秒（-46米/秒到46米/秒）
范围度（整体）	150:1
规格假定为全展流（20D直管段和10D直管段），流速大于3英尺/秒（1米/秒）。
测量参数	质量流量，标准和实际流量，累加流量和流速
电气设备
流量测量	时差法
外壳	标准：环氧涂层铝，4X型/IP66，I级，1分区，B、C、D组；防火ISSeP 02ATEX008 II 2 GD EEx d IIC T5 IP66 T95°C 可选：不锈钢
尺寸（高x深）	标准：尺寸为8.2英寸x6.6英寸（208毫米×168毫米），重量为10磅（4.5千克）
通道	标准：1个通道可选：两个通道（两个管道或平均两个路径）
显示屏	可选：2行×16字符，背光液晶显示屏，可配置为每序列至多显示4个测量参数
键盘	内置的红外线，6键键盘，全功能工作
电源	标准：90-260 VAC 可选：12 到 28 VDC, ±5%
功耗	最大20瓦
工作温度	-40.00°C 到 60.00°C (-40°C 到 60°C)
存储温度	–67F° 到 167°F (–55°C 到 75°C)
标准输入/输出	两个0/4到20毫安隔离输出，600？最大负荷
可选的输入/输出	所有模拟和数字I/O在特定组合中可选。有关选项卡，请咨询GE。　 2个额外的0/4到20毫安隔离输出，1000？最大负荷 2个4到20毫安隔离输入，24VDC回路供电 2个或4个隔离输入，三线热电阻（温度）输入，-148°F到662°F（-100°C到350°C），100？铂 2个或4个脉冲或频率输出，光隔离，最大3A，最高100VDC，最大1瓦，从DC到最大10千赫报警继电器：– 2个或4个C型继电器，120VAC，28VDC最大，5A最大，DC 30瓦最大，AC 60VA最大
数字接口	标准：RS232 可选：RS485（多级接口）可选：Modbus® RS485或TCP协议可选：以太网可选：OPC服务器可选：现场总线技术®
数据记录	标准：无可选：内存容量（线性和/或循环型），记录多达15万个流量数据点
符合欧洲标准	对于DN<25, 系统符合电磁兼容性指令89/336/EEC, 73/23/EEC LVD（II类安装，2度污染），感测器符合PED 97/23/EC要求
温度范围	标准：–58°F 到 302°F (–50C° 到 150°C) • 可选（整体）：–310°F 到 842°F (–190°C 到 450°C)
压力范围	标准：0 psi表压到2700psi表压 (1 bar到187 bar) 可选：最大值为3480 psig (240 bar)
材料	标准：钛可选：蒙乃尔®或哈氏®合金
过程连接	法兰和压缩配件
安装方式	流通池或冷水龙头
地区分类	标准：通用可选：防风雨类型4X/IP66 可选：防爆、I类，1分区，B、C、D组可选：防火 II 2 GD EEx d IIC T6 感测器和流通池适用于特殊应用。详细情况请联系GE。
感测器电缆	标准：一对同轴电缆，RG62 AU型，或参见感测器类型说明可选：最大长度为1000英尺（330米）
高温和高压超声波流量感测器	捆绑波导科技™(BWT)系统的感测器和固定器(参见BWT系统说明)均有供应。

下载

说明	English	Français	Italiano	Português	Español
DigitalFlow™ GM868 Medidor de vazão de gás ultrassônico da Panametrics
DigitalFlow™ XGM868 Trasmettitore ultrasonico di flusso di gas Panametrics
Flare Gas Measurement Flow Meters Brochure (Middle East Version)
Flare Gas Measurement Flow Meters Brochure(EU Version)
GM868 General Purpose Gas Ultrasonic Flowmeter
User\'s Guide
XGM868i Brochure
XGM868i Dual Channel AC Power Wiring Diagram
XGM868i Dual Channel DC Power Wiring Diagram
XGM868i Operating Manual
XGM868i Outline and Installation
XGM868i Right Angle Bracket Outline and Installation
XGM868i Service Operating Manual
XGM868i Single Channel AC Power Wiring Diagram
XGM868i Single Channel DC Power Wiring Diagram
XGM868i Startup Guide

PanaFlow仪表系统 - 整体超声波流量计

GE和PanaFlow^TM仪表系统湿式超声波流量计，用于测量液体、气体或蒸汽。它使用标准的计量器，设计安装于单路径或双路径超声波感测器，以及本地或或远程电气设备。PanaFlow仪表系统设计用于天然气、燃料气、烃类液体或气体、溶剂、弱酸、水和饱和蒸汽或过热蒸汽。

PanaFlow仪表系统具有超声波流量测量的优势，包括无压降，无移动部件更换和极低维护。在完整的流量计系统中，这些优势体现在化工、石油、气体，以及其他工业中粗糙过程环境的固定安装。

特点
应用
规格
下载

特点

高性能，低成本
完整的“插件和播放”系统
可选的集成防爆/防火电气设备，预连接至感测器
双向
无压降
适用于广泛的温度和压力范围
2到24英寸的管道尺寸
安装简便
液体、气体或蒸汽

应用

PanaFlow仪表是完整的超声波流量计系统，用于液体或气体应用。它可用于如下应用：

液化天然气（LNG）
天然气
燃料气体
液体烃类
烃类气体
特殊气体
水
饱和蒸汽
过热蒸汽
溶剂
弱酸

规格

操作和性能

流体类型	液体：声学导电流体，包括最纯净的液体，以及多种夹带颗粒物和气泡的液体。气体：所有声学导电气体 • 饱和蒸汽和过热蒸汽
管道尺寸	2英寸到24英寸（50毫米到600毫米）
管道材料	• 不锈钢（316 SS） • 碳钢
湿式感测器的流量精度（流速）

重复性	• 液体：读数的±0.1到0.3% • 气体：读数的±0.2％到0.5％
范围（双向）	参见安装要求表
范围度（整体）	• 液体：400:1 • 气体： 150:1
测量参数	依所用的仪表电气设备而定。请参见个别的流量电气产品数据表。
湿式超声波流量感测器
温度范围	• 液体，正常温度：–310°F 到 600°F (–190°C 到 315°C) • 液体，较高温度：–310°F 到 1,112°F (–190°C 到 600°C) • 气体，正常温度：–60°F 到 300°F (–50°C 到 150°C) • 气体，较高温度：–60°F 到 500°F (–50°C 到 260°C) • 气体，扩展温度：–310°F 到 842°F (–190°C 到 450°C)
压力范围	• 液体：在气温或3480 psi (240 bar)下允许的最大法兰工作压强• 气体：0 到 2700 psig (1 到 187 bar) • 气体，扩展温度：过程要求的最低压强通常为100 psi (6.9 bar)，依流体密度而定
感测器材料	• 标准，液体和扩展温度气体：316L不锈钢 • 标准，气体：钛 • 可选：其他材料依据要求提供
仪表主体材料	• 316不锈钢 • 碳钢
地区分类	• 防爆I级，1分区，C组；&D; 防火II级，2 G EEx d IIC
感测器电缆	• 集成电缆：封装的矿物绝缘电缆或带ATEX认证的电缆衬垫的包铁电缆（在欧洲使用） • 非集成：请参见个别的流量电气产品数据表。
管道尺寸设计参考

下载

说明	English	Italiano	Português	Russsian
PanaFlow Meter System
PanaFlow Meter System Operating Manual
Sistema de medição PanaFlow™ Medidor de vazão ultrassônico da Panametrics

传感器与测量

首页	公司简介	产品展台	开发生产	资料下载	技术支持	解决方案	展会消息
代理经销	集成电路	高频微波	消费电子	工控网络	安防报警	光纤光电	汽车电子
合作交流	留言本	友情连接	热卖产品	销售网络	招聘加盟	新品介绍	联系我们

气体超声波

DigitalFlow GF868 - 火炬气体质量超声波流量计

操作和性能

电气设备

DigitalFlow XGF868i - Flare Gas Ultrasonic Flow Meter

Operation and Performance

Electronics

DigitalFlow GM868 - 通用气体超声波流量计

操作和性能

电气设备

湿式超声波流量感测器

DigitalFlow XGM868i - 超声波气体流量变送器

电气设备

PanaFlow仪表系统 - 整体超声波流量计

操作和性能

湿式感测器的流量精度（流速）

湿式超声波流量感测器

管道尺寸设计参考
