特点

• 超高精度
• 直接质量流量
• 液体、沉淀物和气体测量能力
• 流量测量，从0.03千克/小时到150万千克/小时（0.07磅/小时到330万磅/小时）
• 管道尺寸可到12“/ DN300
• 压力等级最达900bar/13,050psig
• 温度额定值从-200°C到400°C/-328°F到+750°F
• 计量/输送认证(OIML R117/NTEP/MID待定)
• ATEX和CSA危险区域认证，覆盖全球
• 过程物料流中夹带气泡对测量影响小
• 不受粘度、密度或压力变化的影响
• 多功能测量功能，可测量密度和温度

应用

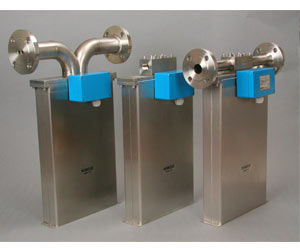

Rheonik科氏力仪表适用于各种应用：

• 化学品
• 石油和天然气
• 制冷剂填充
• 试验车间 - 半导体蒸气
• 高压液体和气体
• 液态氢充气站
• 沥青混合站（混合温度为363℃/685℉）
• 高精度充气站
• 使用钽仪表计量HCL
• 高温计量解决方案

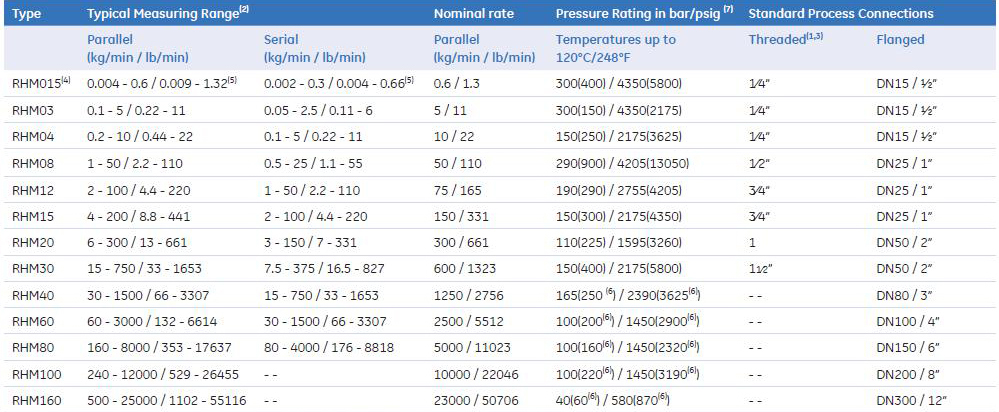

规格

环境温度	-40°C 到 60°C	RHE 06、RHE 06F+、RHE 07、RHE 08和RHE 14变送器安装于危险区域以外，RHE 08可以安装在1级，1分区，2区).
功耗	<15瓦RHE12<5瓦RHE14<1瓦	RHE11/12可以安装在危险区域。当连接到经认证的RHE机组时，RHM可以安装在危险区域(ATEX EEx ia IIC T6-T1/CSA I级，1分区，A、B、C、D组)。

　

(1)ISO G和NPT螺纹可用
(2)标准仪表的典型范围。提供特殊范围
(3)具有各种尺寸可供选择
(4)可选微调：平行0.002 - 0.6千克/分钟/0.005 - 1.32磅/分钟；串行0.001 - 0.3千克/分钟/0.0025 - 0.66磅/分钟
(5)欧米茄管的最大压力等级
(6)过程连接可降低整体压力等级
(7)压力等级（括号内）是指可选重型或特别说明。其他可用

　

压力等级	上表所述等级是指仪表管高达120 ° C/248 ° F。仪表压力等级较低，温度范围较高。大部分仪表都具有较高的压力等级 – 详情请咨询工厂。

沾湿材料零件	标准建筑材料为316Ti/1.4571不锈钢。可选材料包括镍基合金、钽、蒙乃尔和铬镍铁合金。其他信息请咨询工厂。聚四氟乙烯用于需要密封的仪表。

上表是标准仪表范围的汇总。如有需要，可特别定制仪表。
所有危险区域仪表均经ATEX和/或cCSAus批准。所有标准仪表符合欧洲PED和ASME标准。

特点

• 超高精度
• 直接质量流速
• 液体、沉淀物和气体测量能力
• 流速测量，从0.03千克/小时到150万千克/小时（0.07磅/小时到330万磅/小时）
• 管道尺寸为12“/ DN300
• 压力等级最达900bar/13,050psig
• 温度额定值从-200°C到400°C/-328°F到+750°F
• 财政/运输监护认证(OIML R117/NTEP/MID待定)
• ATEX和CSA危险区域认证，覆盖全球
• 极力防止过程物料流中夹带气泡
• 不受粘度、密度或压力变化的影响
• 多功能测量功能，可测量密度和温度

　

·

应用

Rheonik科氏力仪表适用于各种应用，如：

• 化学流体
• 石油和天然气流体
• 制冷剂填充
• 试验车间 - 半导体蒸气
• 高压液体和气体
• 液态氢充气站
• 沥青混合站（混合温度为363℃/685℉）
• 高精度充气站 – 运输监护
• 使用钽仪表计量HCL
• 高温计量解决方案

规格

PWE有我们RHM科氏力流量感测器系列的多款机型。有关特殊型号的详细信号，请参见下载选项卡。

特点

• 多变量变送器可输出流速、密度、温度等参数（视机型而定）
• 典型输出（视机型而定）：
  　
  • 质量体积流速、温度和密度的模拟电流输出（最多2个）
  • 累计量
  • 脉冲/频率输出（可用于计量/输送的相移）
  • 状态输出（最多3个）
  • 串行输出(RS232/RS422/RS485)
  • Hart批量控制器
• 典型输入（视机型而定）：
  　
  • 状态输入（最多2个）用于启动/停止批量处理、累计量复位、复位重置和接受错误
• 清晰的LCD显示屏
• CSA和ATEX危险区域认证
• 计量/输送认证
• OIML R117 NTEP(MID待定)

应用

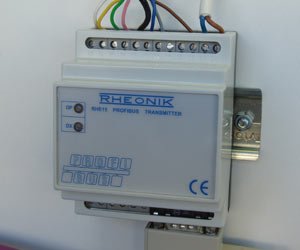

连接到Rheonik流量计的Rheonik变送器可以对仪表进行精确的驱动和控制。我们的变送器适用于现场、控制室和安装面板。

规格

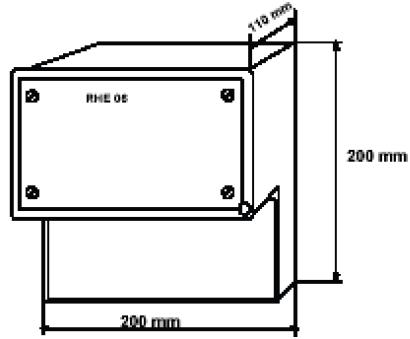

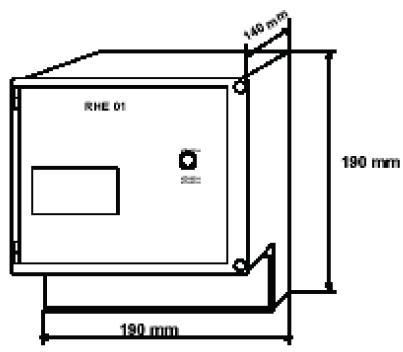

RHE 01 　 外壳 ABS塑料 保护 等级IP 54 尺寸 140毫米×190毫米×190毫米（5.51英寸x7.48英寸x7.48英寸） 工作温度 -40°C 到 60°C (-40°F 到 140°F) 输出 流量脉冲流量方向错误 输入 调零 电源 230VAC+/-10％或115VAC+/-10％或24VDC 电缆入口 3 x PG 9, 1 x PG 13.5 　 RHE 06 　 外壳 铝 防护等级 IP 64 尺寸 200毫米x200毫米x110毫米（7.87英寸x7.87英寸x4.33英寸） 工作温度 -40°C 到 60°C (-40°F 到 140°F) 输出 流量脉冲流量方向错误 认证 ATEX认证 Ex II (1) G [EEx ia] IIC 输入 调零（本质安全） 电源 230VAC+/-10％或115VAC+/-10％ 电缆入口 3 x PG 9, 1 x PG 13.5 　 RHE 07 外壳 1/3，19机架模型(**) 防护等级 IP 20 尺寸 142毫米×128毫米×230毫米（5.60英寸x5.04英寸x9.06英寸） 工作温度 -40°C 到 60°C (-40°F 到 140°F) LCD显示屏 (16字符，双线) 服务 通过3个按钮设置所有参数 输出(*) 2个模拟输出 1个频率/脉冲输出< 3个数字输出（极限、方向、错误） 输入(*) 2个输入（保持、复位、调零） 电源 230VAC+/-10％或115VAC+/-10％或24VDC 串行接口 RS 422/485/232 - 可选 重量 约1.9千克/4.2磅 　 RHE 08 外壳 铝（壁装式） 防护等级 IP 64 尺寸 302毫米x 207毫米x128毫米 （11.89英寸x 8.15英寸x 5.04英寸） 工作温度 -40°C 到 60°C (-40°F 到 140°F) LCD显示屏 (16字符，双线) 服务 通过3个按钮设置所有参数 输出(*) 2个模拟输出 1个频率/脉冲输出< 3个数字输出（极限、方向、错误） 输入(*) 2个输入（保持、复位、调零） 电源 230VAC+/-10％或115VAC+/-10％或24VDC 电缆入口 4 x M25 x 1.5 - 其他选项 串行接口 RS 422/485/232 - 可选HART - 可选 重量 约4.7千克/10.4磅 RHE 11 外壳 防爆不锈钢（*） 防护等级 IP 66/类型7X 尺寸 直径：159毫米/6.26英寸 高度:225毫米/8.86英寸 重量 ~ 9千克/19.84磅 工作温度 -20°C 到 60°C (-4°F 到 140°F) 显示屏 LCD背光照明(16字符，双线) 服务 通过3个光敏传感器 输出(*) 2个模拟输出 1个频率/脉冲输出< 1个数字输出（极限、极性、错误） 电源 230VAC+/-10％或115VAC+/-10％或24VDC 电源和输入/输出 通过铝质或不锈钢接线盒 RHM到RHE 2米或10米集成电缆或通过内置终端盒 电缆入口 2 x M25 x 1.5 其他选项 接口（**） RS 422/485 - 可选 HART - 可选 RHE 12 外壳 防爆 防护等级 IP 66/类型7X 尺寸 直径：114毫米/4.5英寸 高度:200毫米/7.9英寸 重量 ~ 2千克/4.40磅 工作温度 -20°C 到 55°C (-4°F 到 131°F) 显示屏 LCD背光照明(16字符，双线) 前面板控制 通过2个磁性传感器 输出（**） 1个模拟输出，1个脉冲输出 HART接口 电源 24 VDC(++) 电源和输入/输出 通过分开的电缆入口 RHM到RHE 通过2米或10米集成电缆 电缆入口 ¾NPT其他选项 　 RHE 14 外壳 PC/PPO 外壳 IP 20 尺寸 70毫米x 86毫米× 58毫米（2.76英寸x 3.39英寸x 2.28英寸） 工作温度 -40°C 到 65°C (-40.00°C 到 65.00°C) 输出1脉冲输出 流量（主动/被动）1个模拟输出 （活动）流向指示器错误指示 电源 8 VDC 到 28 VDC 接口 RS 232 重量约 200克/0.44磅
