TERPS sensors
　
A brand new technology for pressure sensor that are 10 times more accurate and stable than standard silicon sensors, improving your performance, enhancing your safety and cutting your costs in almost any pressure sensitive applications.
UNIK 5000

该压力传感平台结合了成熟的的硅压阻技术及全模拟电路，并创新性地引入了模块化设计的理念。
RTX 1000
RTX 1000系列具有卓越的性能，可为用户提供表压和绝压测量的高性价比解决方案。
STX 2100系列
STX 2100系列差压变送器是对RTX 1000系列的补充。

W 系列变送器
W系列压力变送器设计用于测量液体或气体的微小差压。
PTX600系列
该系列压力变送器是在标准产品基础上将稳定性、功能性和测量精度提高至新的水平。
DPS 4000
DPS 4000系列是具有CANbus数字通讯接口的数字输出压力传感器。
M系列变送器
M系列变送器测量低压力，其特点是经过第4类认证，提供多种输出信号，并且耗电量最低。

PDCR/PMP 4300
PDCR/PMP 4300 专为汽车底盘及发动机压力测试应用而设计。
PTX/PMP 1200
此系列压力传感器设计成高性价比产品。
PTX/PDCR 3000
PTX/PDCR 3000高水平输出压力传感器，在经过飞行认证的硬件中采用成熟的技术。
PTX 661
PTX 661变送器设计用于可能发生剧烈冲击和振动的极端恶劣环境中。

PTX 300 海底应用系列
PTX300系列专为海上石油天然气工业而开发，此系列变送器性能可靠，适合长期在海底使用。
PTX 400
PTX 400系列压力/温度变送器专为在海底长期使用而设计。

LPM/LPX1000系列
LP1000系列湿/湿差压变送器是洁净室暖通空调监测与控制的理想工具。

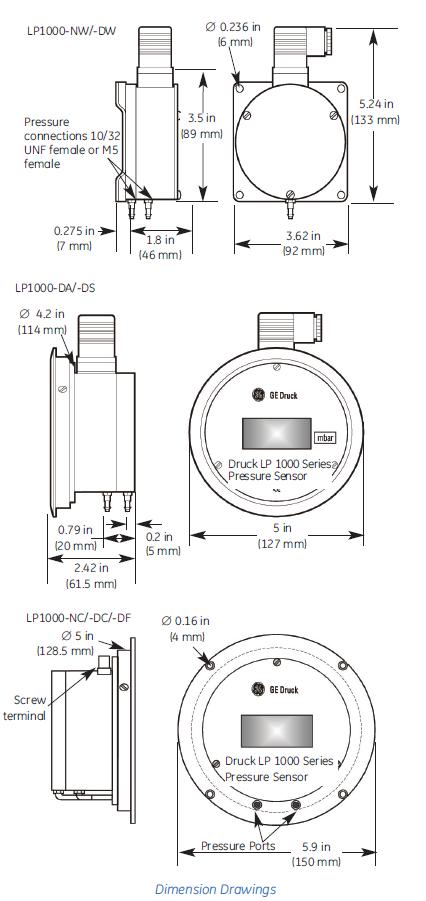

LPM/LPX1000 系列

LP1000系列湿/湿差压变送器是洁净室暖通空调监测与控制的理想工具。与传统传感器相比，此变送器有如下更多优势：用户可定义的阻尼单元、卓越的长期稳定性、湿/湿差压工作模式等。在湿/湿差压工作模式下，导电性液体可接触测量膜片。如果压力变送器仅被固定安装在同一个受压区域内，则LPM/LPX 1000可通过将第二个压力端口直接通大气的方式进行湿/湿表压的测量。LP1000系列湿/湿差压变送器是洁净室暖通空调监测与控制的理想工具。

{tab=特点}

范围±0.1~ ±30 inH2O (0.25~70 m bar)
精度：±0.5% FS BSL (±0.25% FS可选)
长期稳定性> ±0.5% FS /年
校准证书选项
湿/湿差压
用户可定义阻尼单元
单向或双向测量
电流或电压输出

{tab=应用} {tab=规格}

压力测量

量程范围	0.1、0.2、0.25、0.5、0.75、1、2、2.5、3、4、5、6、8、10、16、20 inH2O 及1 psi，单向或双向测量(可以提供其它压力单位，见订货信息)。
过载压力	0.1~1 inH2O： 3.5 psi 2~6 inH2O： 10 psi 8 inH2O~1 psi：17 psi
最大静压	所有量程：30 psi
供电电压	电源电压 (Vs) (在端子处) 电流输出不带显示 10~30 VDC 电流输出带显示 15 ~30 VDC 电流输出带显示和LED指示器 20~30 VDC 电压输出10~30 VDC 电压输出 (0~10 VDC) 15 ~30 VDC 本质安全型供电电压 LPX传感器带显示11~30VDC LPX 传感器带显示17 ~ 30 VDC LPX传感器带显示和LED指示器17~30 VDC
输出信号选项	单向测量电压 0 ~2.5 VDC 0~5 VDC 0 ~ 10 VDC 1 ~ 6 VDC 电流 4 ~20 mA 双向测量电压 2.5 ±2.5 VDC 5 ±5 VDC 电流 12 ±8 mA 注意：电压输出是3线制，电流输出是2线制。
零点调整范围	±5% FS
满量程调整范围	±5% FS
响应时间	用户可调节为10ms~2s（工厂默认设定为10ms）
负载性阻抗	电压输出5kΩ，最小值；电流输出 RL (kΩ)< (Vsupply - Vs) 20

性能参数

非线性、迟滞及重复性的影响	±0.5% FS 最佳直线 (BSL ); ±0.25% FS BSL (可选)
静压影响	在正常工作静压下,影响可为零
稳定性	在标准条件下平均变化不超过1% FS/年
供电灵敏度	<0.05% FS/V
补偿温度范围	32~122° F (0~50° C)
温度影响	32~122 °F (0~50° C) 压力范围0.1 inH2O~ 0.5 inH2O： ±0.01 inH2O 压力范围0.8 inH2O~1 inH2O： ±0.02 inH2O 压力范围2 inH2O~3 inH2O： ±0.05 inH2O 压力范围 4 inH2O~ 6 inH2O： ±0.10 inH2O 压力范围8 inH2O~14 inH2O： ±0.20 inH2O 压力范围 16 inH2O ~ 28 inH2O: ±0.40 inH2O

环境特性

防尘/水等级	IP 64（带C2螺钉连接除外)
温度范围	工作温度32~ 122 °F (0~50 °C)
湿度	0 ~100% RH, 无冷凝
安装位置影响	对量程无影响，可能有零点漂移，可以通过电位计来纠正。注意：LPM/LPX1000 出厂时，是在膜片处于垂直位置时校准的。

结构特性

外壳	铝合金
湿式部件	与铝合金、不锈钢316L、铍铜合金、黄铜、Inconel X750合金、粘结剂和塑料相容的气体和液体。
电气连接	DIN 43650A插头带插座外部螺钉连接 DIN C插头带可移动插座
压力连接	10-32 UNF内螺纹至 0.125″ (3.175 mm) 的管连接
重量	大约1 ~2 lb (0.45 ~ 0.91 kg)，取决于配置
认证	CE标志，ATEX本质安全（可选，仅对电流输出型号）LCIE05ATEX6081X

{tab=下载}
{/tabs}

RPT 系列
压力传感器中采用谐振结构早就被认为可用来制造高稳定性的传感器。

RPT350
RPT 350 的精度高、稳定性高、制造成本低。
RPT410

这种硅谐振压力传感器可用于大气数据/飞行数据测试、高精度便携式和台式校验仪以及高性能风洞测试等。

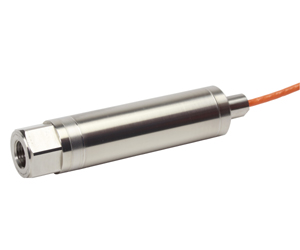

RPS/DPS 8000
RPS/DPS 8000是精度最高的谐振式压力传感器。这种传感器采用新的TERPS技术，可以提供比以往更高的压力和更为稳健的设计。

航空地面支持设备 | 便携式校验仪 | 压力传感器 | 压力标准

德鲁克积极地追寻和满足新的市场需求，成功地提供了符合各种各样的和不断增长的压力测

量应用领域的传感器。

德鲁克除了提供各种标准的压力传感器外，还可根据用户的要求设计制造。提供的产品具有

很高的精度，可用于绝大多数使用环境。


大气压力	过程变送器	航空
极优的精度和稳定性，适	包括传统的4~20mA和智能	机身、发动机装配、地面或
用于大气压测量。	/HART®协议的变送器。	飞行测试及大气数据传感器。



汽车	液位	石油天然气
对发动机和传动系统测	液位	一种重载“泥浆”压力变
试，车载测试，赛车及部	平膜、防水结构变送器，	送器，用于环境恶劣的石油
件系统测试。	用于测量液位。	和天然气井钻探。

压力传感仪产品系列

　产品描述样本

PDCR4000 PDCR4000 高精度压力传感器 pdcr4000.pdf
PDCR81 PDCR81土壤渗透水压力传感器 miniature.pdf
PDCR330 PDCR330 航空压力传感器 pdcr330.pdf
DPS4000 DPS4000 CAN-Bus压力传感器 dps4000.pdf
RPT410 RPT410 硅谐振大气压力传感器 rpt410.pdf
RTX1000 RTX1000 工业过程压力变送器 rtx1000h.pdf
PTX1400 PTX1400 经济型本安型压力变送器 ptx1400.pdf
PTX7500 PTX7500 小型工业过程压力变送器 ptx7500.pdf
PTX7800 PTX7800 小型工业隔爆型压力变送器 ptx7800.pdf
PTX600
PTX600 系列高精度压力变送器ptx600.pdf

PTX400
PTX400 海洋石油压力变送器ptx400.pdf

PTX661
PTX661 泥浆压力变送器ptx661.pdf

PMP1400 PMP1400 经济型电压输出压力变送器 pmp1400.pdf
PMP4000 PMP4000 高精度电压输出压力变送器 pmp4000.pdf
PMP317 PMP317 汽车、航空电压输出压力变送器 pmp317.pdf
STX2100 STX2100 工业过程差压变送器 stx2100.pdf
PTX120WL PTX120WL 小型差压变送器 ptx120wl.pdf
LP1000 LP1000 系列微差压变送器 lp1000.pdf
LP5000 LP5000 工业标准微差压变送器 lp5000.pdf
LP7000 LP7000 齐平膜片式压力变送器 lp7000.pdf
LP8000 LP8000 高静压微差压变送器 lp8000.pdf
LP9000 LP9000 高精度微差压变送器 lp9000.pdf
LPX3430 LPX3430-E0062泄漏检测微差压变送器 lpx3430.pdf
1730 1730 经济型投入式液位计 1730.pdf
1830 1830 高精度投入式液位计 1830.pdf

压力标准

活塞压力计

产品	描述
L Series	L Series L系列液体活塞压力计
M Series	M Series M系列液体活塞压力计（油介质）
W Series	W Series W系列液体活塞压力计（水介质）
T Series	T Series T系列气体活塞压力计
P7000	P7000系列活塞压力计
T9000	T9000浮球式压力计（气体介质）
A 6100	A 6100气体活塞式压力计(绝压、表压)
Model 2465	Model 2465活塞压力计
Model 2470	Model 2470活塞式压力计
Model 2475	Model 2475活塞压力计
Model 2485	Model 2485活塞压力计
Model 2492	Model 2492全自动型活塞式压力计
