CYB603系列高温数显工业型压力变送器
|
| 一、 产品介绍： |
二、 实物图例： |
CYB603系列高温数显工业型压力变送器由高性能的“溅射薄膜”压力传感器与大规模专用信号调理电路组成。产品采用“离子束采溅射薄膜”技术、在金属弹性体上淀积合金薄膜应变电阻而制成耐高温压力变送器。
该传感器的合金薄膜应变电阻与金属膜片“溶”为一体，取代了传统应变式压力传感器中的粘贴工艺，消除了胶层引起的蠕变、老化等缺陷，而且无需充注硅油，力敏芯片直接感受介质压力，弥补了扩散硅传感器受温度影响大，无法在高温区使用的弊端。特殊的合金材料，先进的溅射工艺产品不仅耐高温，而且防腐蚀。
该变送器广泛用于石油、化工、治金、电力等领域对高温气体、液体、流体、胶体、蒸汽等介质的压力测量和控制。 |
 |
三
、技术参数：
|
量 程 范 围
|
0～5、100、500、800、1000(KPa)
|
|
0～2、10…200
(MPa)
|
|
压 力 形 式
|
表压、 绝压 |
|
输 出 信 号
|
4～20mA (1～5V) 二线制 |
| 0～10mA (0～5V) 三线制 |
|
精 度
|
0.1 0.3 0.5
|
|
非线性迟滞重复性
|
≤0.1 ≤0.3 ≤0.5（%FS）
|
|
零 点 漂 移
|
≤0.1 ≤0.3 ≤0.5（%FS/4h）
|
|
零点及灵敏度温度漂移
|
≤0.01 ≤0.03 ≤0.05（%FS/℃）
|
|
长 期 稳 定 性
|
≤±0.1；≤±0.3（%FS/年）
|
|
工 作 电 压
|
＋12～＋36 （标定值为＋24）（V ） |
|
补
偿 温 度
|
－20～＋70（℃）
|
|
工
作 温 度
|
－20～＋85（℃）
|
|
存 储 温 度
|
－40～＋125（℃）
|
|
过 载 能 力 |
300（%） |
|
负 载 电 阻 |
R=（U－12.5）/0.02－RD其中：U为电源电压，RD为电缆内阻（Ω） |
|
响 应 时 间 |
≤1（ms） |
|
测 量 介 质 |
与316L兼容的腐蚀性介质 |
|
膜 片 材 料 |
316L不锈钢 |
|
壳 体 材 料 |
1Cr18Ni9Ti和铝合金 |
|
接 口 |
M20×1.5或用户自定 |
|
防 爆 等 级 |
ExibIICT6 |
|
防 护 等 级
|
IP67 |
|
| 四、特
点：
|
1、测量范围宽：0～10Kpa～200MPa
2、 精度高：优于0.1%FS
3、 稳定性好：≤0.1%FS/年，≤0.01%FS/℃
4、使用范围高：－50～＋205℃
5、31/2位LCD（LED）显示
6、无需充硅油，溅射薄膜力敏芯片直接感受介质压力
7、满量程输出可调
8、抗干扰设计
9、防腐性强：316L金属膜片
10、本安防爆
|

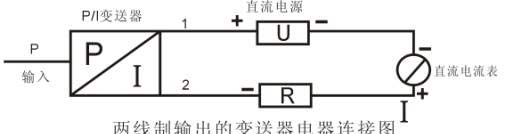

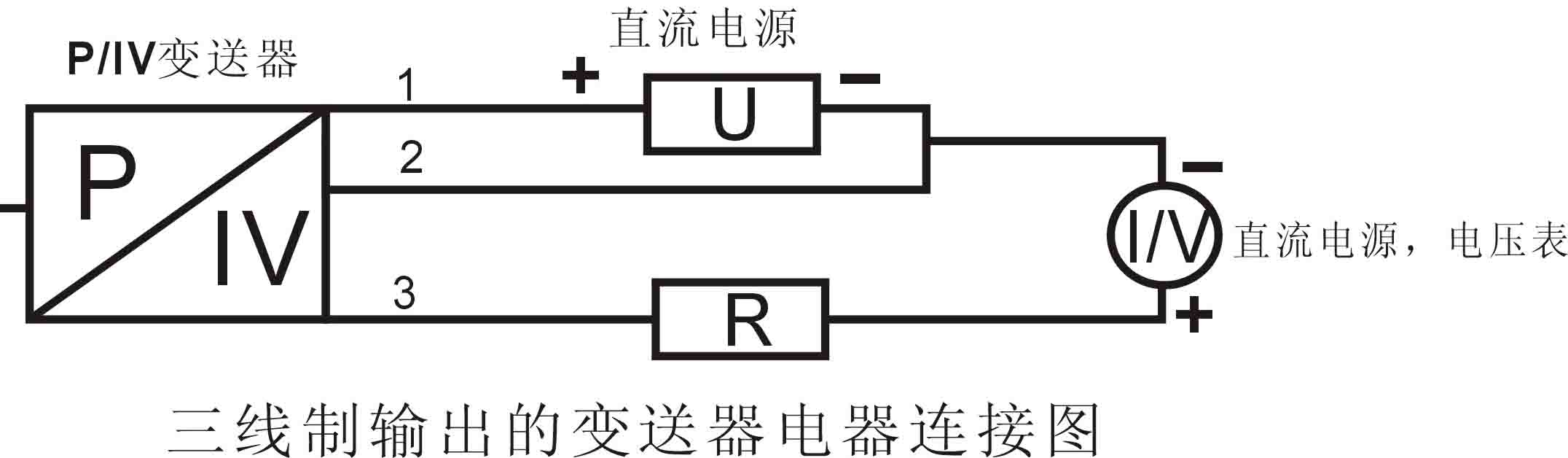

| 五、电器连接：
|
|
|

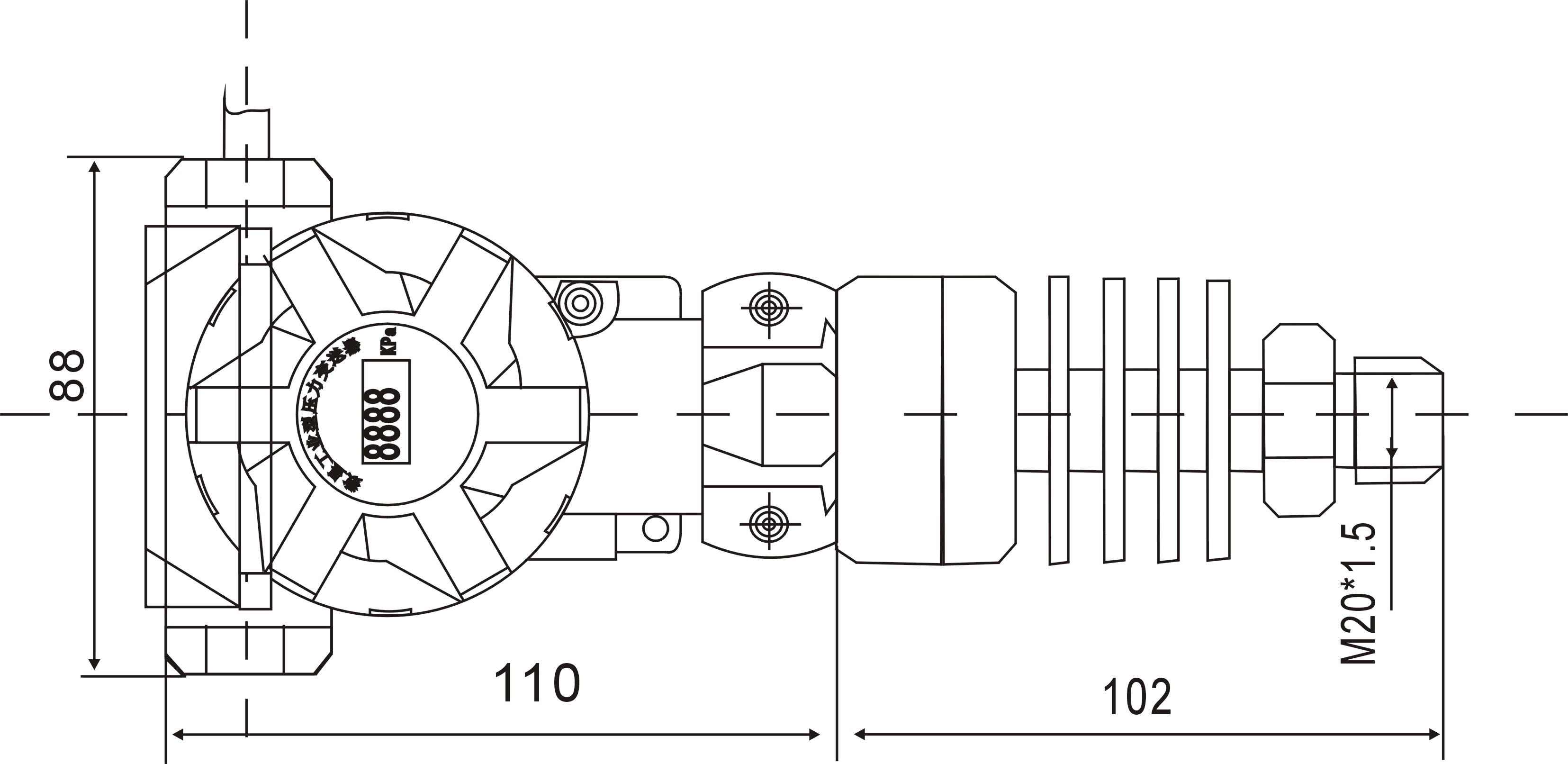

| 六、
外型结构：
|
|
|
七、 选 型：
|
代 码
|
说 明 |
|
CYB603- |
高温数显工业型压力变送器 |
|
B |
表压型 |
|
G |
绝压型 |
|
FS |
压力满量程 |
|
I |
电流输出 |
|
V |
电压输出 |
|
X |
外型结构 |
|
J |
精 度 |
|
