| 技术参数 |
供应产品分类 |
| TPS 2534 |
TPS 333 |
TPS 333 |
TPS 334 |
TPS 334l10 |
TPS 4339 |
TPS 434 |
TPS 534 |
TPS 535 |
| 元件面积平方毫米 |
2(1,2x1,2) |
0,7x0,7 |
0,7x0,7 |
0,7x0,7 |
0,7x0,7 |
4(0,7x0,7) |
0,5x0,5 |
1,2x1,2 |
0,5x0,5 |
| 窗口大小2毫米 |
2,3x2,6 |
2,4x2,4 |
2,4x2,4 |
D2,5 |
D5,5 |
1,5x1,5 |
D2,5 |
D3,8 |
D2,5 |
| 灵敏度 W型 |
42 |
35 |
35 |
35 |
75 |
75 |
35 |
20 |
35 |
| 电阻 千欧 |
30 |
75 |
75 |
75 |
75 |
75 |
35 |
40 |
35 |
| 温度敏感性系数 |
-0,01 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
-0,01 |
0,02 |
| 电阻温度系数 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
0,02 |
| 时间常数 毫秒 |
35 |
25 |
25 |
25 |
25 |
25 |
20 |
35 |
20 |
| 温度°C |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
| 存储°C |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
–40...+100 |
| 热敏电阻 千欧 |
30 |
30 |
100 |
30 |
30 |
100 |
30 |
30 |
30 |
| 热敏电阻 |
3964 |
3964 |
3964 |
3964 |
3964 |
3964 |
3964 |
3964 |
3964 |
| 工作角度 |
2x90 |
60 |
100 |
60 |
5 |
4x60 |
55 |
80 |
55 |
|
|
产品名称： |
A2TPMI334系列测温模块 |
| 产品编号： |
N20127421500 |
| 产品价格： |
请致电 |
| 开 发 商： |
PE |
| 销 售 商： |
|
| 发布日期： |
2012-10-23 |
| 查看数次： |
990 |
| 购 买： |
|
| 产
品 详 细 介 绍： |
| |
|
A2TPMI是一种集成了专用信号处理电路以及环境温度补偿电路的多用途红外热电堆传感器，这种集成红外传感器模块将目标的热辐射转换成模拟电压，而且具有温度控制的功能。A2TPMI完全由工厂进行校准，适合用户要求的规格，在预校准版本中，只有三个管脚是必须的：目标输出电压，电源和地。作为规格中的描述，由于A2TPMI具备偏置校准放大器和工厂校准环境温度传感器，与以前用分离元件做在一个印刷电路板上模块TPM模块相比，集成化的模块更充分地调整好了输出特性的温度精度，这使它成为多用途，紧凑的，高精度器件。为了放大高灵敏热电堆微伏到毫伏级的信号，用了一个高分辨率的可编程，低噪声放大器。一个带信号处理器的可调高精度环境温度传感器提供了与热电堆输出完美地匹配的精确环境温度补偿信号，在很宽的温度范围内，它使目标温度信号独立于环境温度，适合用户的测温要求。由于传感器和相关电路集成在一个TO-39封装内，A2TPMI是一种高效的，不受环境影响的器件，例如污染，潮湿以及电磁干扰环境等，建议新产品设计。我们现在备有A2TPMI334L5.5OAA060－60度、A2TPMI334L5.5OAA120－120度、A2TPMI334L5.5OAA300－300度、还可以提供800度、1200度的红外测温模块。 |
|
|
产品名称： |
热电堆测温阵列 |
|
产品编号： |
N201274215713 |
|
产品价格： |
请致电 |
|
开 发 商： |
PE |
|
销 售 商： |
|
|
发布日期： |
2012-10-23 |
|
查看数次： |
609 |
|
购 买： |
|
|
产 品 详 细 介 绍： |
| |
Excelitas推出拥有各种配置的Cool EyeTM
热电堆阵列。所有热电堆阵列采用模块设
计，装在配有通信接口和4 针连接器的印刷电路板上。对于线形阵列，我们提供8 元
和16 元两种阵列并具有不同的透镜配置，其焦距分别3.9mm 和5.5mm。空间阵列设
计提供4×4 元结构，并采用推荐使用的3.9mm 或5.5mm 焦距。
热电堆线形或空间阵列模块包括一个1×8，1×16 或4×4
元热电堆芯片，该芯片通过一个集
成模数转换器而连接到一个集成的多路转换和信号调节电路、E2PROM 和微处理器，以
进行信号处理和接口。根据需要提供用于不同视野的透镜组。传感器配备了一个内置基
准温度传感器，以获得正确的目标温度。
传感器采取数字信号处理技术和数字式环境温度补偿运算，测出的温度精度优于任何分
立元件测量解决方案。传感器模块的输出信号代表了每个像素的真实温度数据。
可根据客户需求进行修改。
我们为以下各种目标温度范围提供预校准的模块：
L3.9 型
• 0 ... 60°C: TPL 08T 2146 L3.9 OAA060 • 0
... 60°C: TPL 16T 3246 L3.9 G10 OAA060
• 0 ... 60°C: TPA 16T 4146 L3.9 OAA060
L5.5 型
• 0 ... 150°C: TPL 08T 2146 L5.5 OAA150 • 0
... 60°C: TPA 16T 4146 L5.5 OAA060
用户定制：因模块总是根据目标温度范围进行校准，因此我们提供用户定制型号。
目标应用
• 人员位置探测
• 非接触式温度测量
• 用于报警或温度调节的温控开关
• 家用电器，例如：微波炉、烤箱、
电吹风
特征与优势
• 数字式SM 总线接口
• 厂家校准
• 温度信号
• 环境温度输出信号
• 可编程的发射率
• 降噪滤波器
• 配置了连接器的模块
• E2PROM 配置和数据存储
• 配置光学组件(多视角)
• 可根据用户需求更改
TPS434 G9/3122红外测温传感器TPS232
3214红外温度传感器PYQ2898数字热释电红外探测器HTS J11 F5.5
红外测温传感器HMS K1C1 F5.5红外测温传感器LHI778/3439
热释电红外传感器LHI878/3902 热释电红外传感器LHI968
热释电红外传感器LHI958
热释电红外传感器TPS434/3129红外测温传感器TPS334/3161
热电堆红外测温传感器TPS333/3167 热电堆红外测温传感器TPS534/3272
热电堆红外测温传感器PYD1096数字热释电红外探测器LHI1148
四元件两通道探测器TPS334L5.5/3238热电堆测温传感器VTB9412B
紫外线传感器VTB9412 紫外线传感器VTB8440B
8441B紫外线传感器VTB8440 8441紫外线传感器VTB8341
紫外线传感器VTB6061UVJ 紫外线传感器VTB6061UV
紫外线传感器VTB6061J 紫外线传感器VTB6061CIE
紫外线传感器VTB6061B 紫外线传感器VTB6061
紫外线传感器VTB5051UVJ 紫外线传感器VTB5051UV
紫外线传感器VTB5051J 紫外线传感器VTB5051B 紫外线传感器VTB5051
紫外线传感器VTB4051 紫外线传感器VTB1112B
1113B紫外线传感器VTB1112 1113紫外线传感器VTB1012B
1013B紫外线传感器VTB1020 1013紫外线传感器VTB100系列紫外线传感器
热释电红外传感器:LHI778 LHI878 LHI968 LHI958 LHI874
LHI1148 LHI548 LHI908 LHI548 LHI906 LHI1128
LHI807 LHI944 PYD1096 PYD1388 PYD1398
PYD5131 PYD5731 PYQ1098 PYQ1398 PYQ1488
PYQ2898 PYQ5868 PYS3228 PYS3428 PYS3798
PYS3828 PYS4198
紫外线传感器:VTB5051UV PYS3228TC/G2
PYS3228TC-G5/G20 UV10T2E10F JEC0.1 UV10SF
UTB5051 UTB5051B UV10T2E10F UV10T2E10L
光电传感器:TP-IRL715
热电堆红外测温传感器:TPS333 TPS334 TPS434 TPS534
TPS535 TPD1T0226IRA/3136 TPS336IRA/3136
TPD1T0216L5.5/3238 TPS334L5.5/3238
TPD1T0222/3500 TPS332/3500 TPD1T0122/3214
TPS232/3214 TPiD23B TPS23B TPD1T0224
TPD1T0214/3161 TPS334/3161 TPD1T1254
TPD1T252
|
|
|
-
-
-
-
-
-
-
-
-
-
-

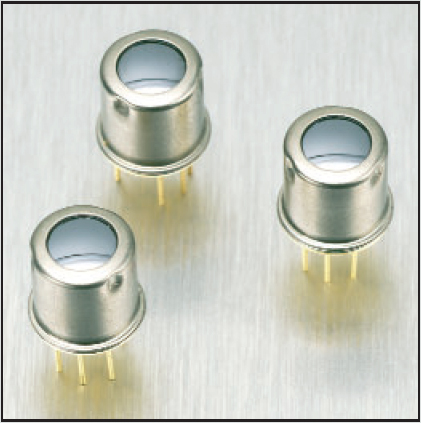

TPS534 热电堆红外测温传感器
1、单元热电堆探测器TPSXXX系列：不同的芯片尺寸和封装形式，灵活的硅棱镜选择，实现非接触温度测量和控制
型号：TPS333、TPS334、TPS434、TPS534、TPS535、TPS334L5.5、TPS334L10.6、各种滤波器资料,
2、双元和四元热电堆探测器TPS2XXX、TPS4XXX系列：每个单元可以装配各种红外光谱带通滤波器，通过红外吸收原理，能精确探测CO2、CO、CH气体的浓度
型号：TPS2534、TPS4339,详细资料青查阅《NDIR红外气体传感器-热电堆、热释电探测器的应用》
3、A2TPMI系列集成模块（重点推广产品）：
A2TPMI是一种集成了专用信号处理电路以及环境温度补偿电路的多用途红外热电堆传感器，这种集成红外传感器模块将目标的热辐射转换成模拟电压，而且具有温度控制的功能。A2TPMI完全由工厂进行校准，适合用户要求的规格，在预校准版本中，只有三个管脚是必须的：目标输出电压，电源和地。作为规格中的描述，由于A2TPMI具备偏置校准放大器和工厂校准环境温度传感器，与以前用分离元件做在一个印刷电路板上模块TPM模块相比，集成化的模块更充分地调整好了输出特性的温度精度，这使它成为多用途，紧凑的，高精度器件。为了放大高灵敏热电堆微伏到毫伏级的信号，用了一个高分辨率的可编程，低噪声放大器。一个带信号处理器的可调高精度环境温度传感器提供了与热电堆输出完美地匹配的精确环境温度补偿信号，在很宽的温度范围内，它使目标温度信号独立于环境温度，适合用户的测温要求。由于传感器和相关电路集成在一个TO-39封装内，A2TPMI是一种高效的，不受环境影响的器件，例如污染，潮湿以及电磁干扰环境等，建议新产品设计。我们现在备有A2TPMI334L5.5OAA060－60度、A2TPMI334L5.5OAA120－120度、A2TPMI334L5.5OAA300－300度、800度、1200度的红外测温模块。
5、热电堆线阵和矩阵探测器TPL、TPA系列：新的TPA-(矩阵)和TPL-(线阵)系列的多元热释电阵列传感器产品，具备一个光学棱镜,放大电路，和接口电路(包括多路复用器,环境温度传感器)，而且很完美组合在TO-39封装内，不需要现场校准，进行不间断温度测量。通常情况下，这种阵列传感器，是做成带外部数据存储器的PCB板模块来提供给用户的。这些TPA-和TPL-模块是被存储在EEPROM中的数据来预先校准的，在应用时，相关的微处理器读出这些校准数据信息，然后将传感器的信号转换成相应的目标温度。
型号：TPAM166L39、TPLM086L55、评估板套件
|
|
